Inhaltszusammenfassung für Immersion RC EzAntennaTracker v2
- Seite 1 EzAntennaTracker v2 Bedienungsanleitung EzAntennaTracker v2 Bedienungsanleitung Manual rev1.0, ImmersionRC Limited 1 ...

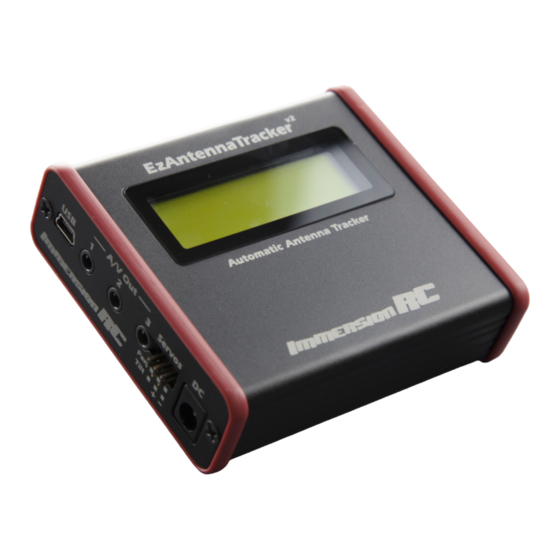

- Seite 2 EzAntennaTracker v2 Bedienungsanleitung Übersicht Der EzAntennaTracker V2 ist der Nachfolger des ImmersionRC EzAntennaTracker Lite, dem ersten kommerziell erhältlichen Antennen-Tracker der für den FPV/UAV Flug entwickelt wurde. Er verwendet den digitalen Telemetriedatenstrom des EzOSD, des XuGong v2 Pro oder des TinyTelemetry Modules welcher über den Audiokanal der AV Verbindung an die Bodenstation übermittelt wird.
- Seite 3 EzAntennaTracker v2 Bedienungsanleitung Lieferumfang 1 Stk - EzAntennaTracker v2 1 Stk - 3.5mm männlich auf 3x Phono Kabel 1 Stk - männliches auf männliches mini-DIN6 Kabel Manual rev1.0, ImmersionRC Limited 3 ...
-
Seite 4: Elektronik In Der Bodenstation
Videosender verwenden (z.B. bei LawMate Systemen: nehmen Sie den rechten Audiokanal und schließen Sie diesen auf Mono-Audio beim Sender an, mehr Details dazu später). Elektronik in der Bodenstation Der EzAntennaTracker v2 hat die folgenden Anschlüsse: Linke Seite 1. USB Anschluß: verwendet für Firmware Aktualisierung, wird im Normalbetrieb nicht benötigt 2. -
Seite 5: Rechte Seite
EzAntennaTracker v2 Bedienungsanleitung Rechte Seite 1. GS-Link: Verbindung zu Ihrem Empfänger 2. Menü Navigationsknöpfe: Von Links nach Rechts: Runter, Bestätigen, Rauf Verbindung Bodenstation Die Verbindung zur Bodenstation ist ein standard 6-pin mini-DIN Anschluß so wie er lange Zeit für PS/2 Mäuse und Tastaturen verwendet wurde. Hier ist die Pin-Belegung des weiblichen Konnektors: Dieser Anschluß... -
Seite 6: Audio-Verbindung Des Senders
EzAntennaTracker v2 Bedienungsanleitung Eine der häufigsten Fehlerursachen bei der Installation eines Antennentrackers liegt in der korrekten Audio-Verkabelung (auf beiden Seiten, dem Flugmodell und der Bodenstation). Beachten Sie die Besonderheiten der Verkabelung bei der Verwendung von ‘Lawmate’ Sendern (siehe Unten). -
Seite 7: Empfänger Audio-Verbindung
EzAntennaTracker v2 Bedienungsanleitung Lawmate Sender Bei Lawmate Sendern wird ein 4-pin Anschluß mit folgender Belegung verwendet. Das Telemetrie-Signal von der ImmersionRC Telemetrie muß über das weiße Kabel (Audio) verbunden werden. Gelb Composite Video Weiß Audio (Mono) Schwarz Masse +5v/+12v Empfänger Audio-Verbindung... -
Seite 8: Lawmate Empfänger
EzAntennaTracker v2 Bedienungsanleitung Die von ImmersionRC/Fatshark benutzte Pin-Belegung, wie oben abgebildet, wird von vielen großen Herstellern verwendet (Archos, Creative Labs, Apple, etc.). Wird ImmersionRC/Fatshark Ausrüstung verwendet, dann wird Telemetriesignal über den rechten Audiokanal (Pin 3) übertragen. Im Normalfall hat ein 4-poliges 3.5mm Kabel auf der anderen Seite 4 Phono/Cinch/RCA Anschlüsse mit Gelb für Video, Rot für Audio (Rechts) und Weiß... -
Seite 9: Gemischte Ausrüstung
EzAntennaTracker v2 Bedienungsanleitung Verbindungskabel für Lawmate Empfänger haben üblicher Weise einen 3.5mm Stereo Stecker auf der einen Seite und zwei Phono/Cinch/RCA Stecker auf der anderen. Diese Stecker sind typischer Weise Rot und Weiß, wobei Audio über das rote Kabel und Video über das weiße übertragen wird. - Seite 10 EzAntennaTracker v2 Bedienungsanleitung DDT500H Neigevorrichtung SPG785 Schwenkhalterung Die SPG785 beinhaltet den wärmstens empfohlenen HS-785 HB Segelwinden-Servo. Hier finden Sie die Spezifikationen: http://hitecrcd.com/products/servos/boat-servos/hs-785hb-3.5-turn-winch-servo/p roduct Es ist ein Servo mit hohem Drehmoment welcher 1260° Rotation bietet. Günstige Alternativen Kleine Segelwinden-Servos wie der GWS 125 360° und seine Nachfolger können zumindest für günstige Installationen mit kleinen, leichten Antennen verwendet...
- Seite 11 EzAntennaTracker v2 Bedienungsanleitung Servo Zahnkranz Noch ein letzter Punkt zu Schwenk-Servos: Anscheinend gibt es zwei gebräuchliche Größen beim Servoschaft: Futaba und Hitec Standard. Der GWS/SuperTex Servo hält sich an den Futaba Standard. Hitec Standard Schäfte haben 24 Zähne, Futaba 25. ServoCity bietet eine große Auswahl an Adaptern für diese Standardgrößen an, dies ist praktisch beim Bau...
-
Seite 12: Betrieb
über ‘rauf’ und ‘runter’ die Werte verändern, mit Enter dann bestätigen. Menüeinträge Startup: den EzAntennaTracker V2 für einen Flug vorbereiten. Base Settings: Einstellungen für den EzAntennaTracker v2 Servo Settings: E instellungen für Servo-Bewegungen und Grenzen des Trackers ... - Seite 13 EzAntennaTracker v2 Bedienungsanleitung Receiver: E instellungen des Empfangskanals- und Bandes sowie Status der Verbindung, gewählte Frequenz Alarm Config: E instellungen für Batterie- und Telemetriealarm Erstmaliges Setup Nachdem Sie die mechanische Installation der Antennenhalterung gemacht haben müssen Sie die Servos kalibrieren (damit der korrekte Weg angesteuert wird).
- Seite 14 EzAntennaTracker v2 Bedienungsanleitung Pan us/360, Til(t) us/360 : Hier wird das Verhältnis zwischen Winkel und Servoweg definiert. braucht einmal eingestellt werden, wenn Antennenhalterung einstellen. Sehen Sie hierzu den Punkt ‘Einstellung der Servos’ im Handbuch für eine genaue Erklärung bzw. Beispiele zu gängigen Servos.
-
Seite 15: Einstellung Der Servos
EzAntennaTracker v2 Bedienungsanleitung Pan Rev(erse), Tilt Rev(erse) : Ermöglicht die Umkehr von Schwenk- oder Neigeservo um verschiedene Servotypen verwenden zu können. Servo T(e)st : Starten Sie einen Servotest, dabei wird bei beiden Servos in beide Extreme gewandert. Servo Spd : Servo Speed 1 = am schnellsten, 10 = am langsamsten Normalerweise paßt die Standardeinstellung von 1. - Seite 16 EzAntennaTracker v2 Bedienungsanleitung Servo Setup Schritt #2: Einstellung der Servoumkehr Nachdem der Nullpunkt definiert wurde bewegen Sie die Servos jeder Achse auf +20°. Stellen Sie sicher daß sich die Servos in die richtige Richtung bewegen: Schwenk +20° = 20° rechts von der Mittelstellung; Neigung +20° = 20° rauf von der Mittelstellung.
-
Seite 17: Einstellungen Vor Dem Flug
EzAntennaTracker v2 Bedienungsanleitung Tilt min - - - Tilt max - - - Einstellungen vor dem Flug Flug mit Telemetrie Vor einem Flug in neuer Umgebung müssen Sie den Tracker ausrichten, damit er seine Position kennt. Stellen Sie die Empfänger-Frequenz im R eceiver - Menü ein und gehen Sie dann ins ... -
Seite 18: Grundeinstellungs Prozedere
EzAntennaTracker v2 Bedienungsanleitung Grundeinstellungs Prozedere Physisches Setup der Antenne Der Tracker sollte waagrecht aufgestellt werden und die Nullstellung der Antenne sollte in die Richtung zeigen in welche sie am häufigsten fliegen. Damit wird vermieden daß Sie die -180/+180° Grenze oft überschreiten (während dessen sich der Tracker einmal um 360°... -
Seite 19: Flug Ohne Telemetrie
EzAntennaTracker v2 Bedienungsanleitung Erläuterung: Warum ‘je weiter desto besser’? Wenn GPS in der nähe eines Videosenders aufgedreht wird kann es beträchtliche Positionsfehler geben bis genügend Satelliten gefunden wurden. Für Flüge mit großer Reichweite ist die Genauigkeit des Trackers wichtig. Also ist auch das Kalibrieren des Trackers und der Ausrichtung entscheidend. - Seite 20 EzAntennaTracker v2 Bedienungsanleitung Telemetry bestimmt die Geschwindigkeit des Telemetriedatenstromes. Dies sollte mit den Einstellungen des Flugmodells übereinstimmen. Zur Wahl stehen A uto, Fast, Normal, Slow . Es wird empfohlen N ormal oder A uto z u verwenden.
-
Seite 21: Flug Status Seiten
EzAntennaTracker v2 Bedienungsanleitung Flug Status Seiten Es gibt 8 Statusseiten welche mit rauf/runter durchgeblättert werden können sofern man sich nicht im Setup Menü befindet. Die Startseite zeigt die aktuellen (oder zuletzt bekannten) GPS Koordinaten. Dies beinhaltet Längengrad, Breitengrad und Höhe (über Startposition). Die Anzahl der aktuell verwendeten Satelliten wird ebenfalls in der rechten unteren Ecke angezeigt. - Seite 22 EzAntennaTracker v2 Bedienungsanleitung Auf der ‘ T racking ’ Seite wird die Position des Flugmodells relativ zum Tracker gezeigt. Die Höhe über dem Startpunkt sowie Kurs der Antenne und nötige Neigung um auf das Modell zu zeigen. Auf der ‘ V olts ’ Seite sehen wir die Spannung des Flugakku im Modell, die aktuell benötigte Stromstärke in Ampere und die Kapazität in mAh welche bereits...
-
Seite 23: Wiedergeben Von Aufgezeichneten Telemetriedaten
EzAntennaTracker v2 Bedienungsanleitung Auf der G roundstation S eite sehen Sie die Spannung des Akkus der die Bodenstation versorgt. Die R eceiver S eite zeigt die Information über die A/V Verbindung. Es wird Band, Kanal und Frequenz sowie RSSI Wert des empfangenen Signales angezeigt. -
Seite 24: Fehlersuche
EzAntennaTracker v2 Bedienungsanleitung Ein paar Beispiele von Aufnahme-/Wiedergabe Kombinationen und das zu erwartende Ergebnis: Rekorder Wiedergabe Erfolg DV Camcorder, Apple iPhone Video, ca. 50% Paketverlust, 25mbps Bitrate, für Audio enkodiert dennoch gut verwendbar Audio + Video auf 128kbps, 48kHz... -
Seite 25: Überprüfung Und Fehlersuche Von Telemetrie-Audio-Problemen
Signal haben, versuchen Sie die GPS Antenne besser am Flugmodell zu montieren (so weit wie möglich entfernt von anderen abstrahlenden Antennen). Überprüfung und Fehlersuche von Telemetrie-Audio-Problemen Es gibt zwei hilfreiche Werkzeuge im EzAntennaTracker v2 um Audioprobleme zu diagnostizieren. Audio level Dieses finden Sie beim Durchblättern der Status Seiten (mit rauf/runter). -
Seite 26: Einstellen Der Audio Gain Kontrolle
EzAntennaTracker v2 Bedienungsanleitung Einstellen der Audio Gain Kontrolle Da die verschiedenen Sender stark unterschiedliche Audio-Lautstärken verwenden kann es notwendig sein, die Audio Gain Einstellung im Tracker zu verändern, um die Empfangsqualität zu verbessern. Für die meisten Airwave-basierten Geräte befinden sich die Audio-Levels nahe am Industriestandard. - Seite 27 EzAntennaTracker v2 Bedienungsanleitung Manual rev1.0, 27 ImmersionRC Limited ...
-
Seite 28: Zulassungshinweis
EzAntennaTracker v2 Bedienungsanleitung Unterstützung Für Gewährleistungsansprüche oder Reparaturanfragen wenden Sie sich bitte an den Händler, bei dem Sie dieses Produkt erworben haben. Dieser hilft Ihnen mit Ihrem Gewährleistungsanspruch oder Ihrer Reparaturanfrage. Für Unterstützung bei Problemen in Kombination mit anderen Marken und für allgemeine Unterstützung zu ImmersionRC Produkten ist der beste Platz der... - Seite 29 EzAntennaTracker v2 Bedienungsanleitung Gefällt mir Wir möchten uns dafür bedanken, daß Sie ein ImmersionRC Produkt gekauft haben. Bitte markieren Sie unsere Facebook-/Google Plus Seiten mit “Gefällt mir” - damit bleiben Sie immer auf dem aktuellen Stand betreffend neuer Produkte, Firmware Updates, Tips und Tricks und anderen FPV Infos.
