CTX 150 / TVX 190
2
1
DC-12V
HDMI
Anschluss
Funktionsbeschreibung
1. DC-12V
Anschluss an den Netzadapter (CTX 150 und CTX 190).
2. HDMI
Anschluss des HDMI-Ausgangs an ein externes Gerät, zum Beispiel einen DVD-
Player.
3. VGA
Video-Anschluss eines PCs (Nutzung des Bildschirms als PC-Monitor). Schließen
Sie diesen Eingang an den analogen 15-poligen D-Sub- Mini Anschluss Ihres PCs
an.
4. SCART
Composite-Video-Anschluss eines Videorecorders oder anderer Videogeräte.
(Peritelevisions-
Verbindung)
5. VIDEO, L (links),
Composite-Video-Eingang, linker und rechter Audio-Eingang zum Anschluss eines
R (rechts)
externen Gerätes, zum Beispiel einer Videokamera (TVX 150 und TVX 190).
6. PC AUDIO
Audio-Anschluss eines Computers.
Anschluss von Kopfhörern.
7.
Antenneneingang (75 Ohm)
8. RF (75
)
9. AC ~
Anschluss der Stromversorgung (nur CTX 220).
(Stromanschluss)
10. COAXIAL
Digital-koaxialer Audioausgang (CTX 190 und CTX 220).
11. S-VIDEO
Anschluss an den S-Video-Ausgang eines Videorecorders oder eines anderen
Gerätes (CTX 190 und CTX 220).

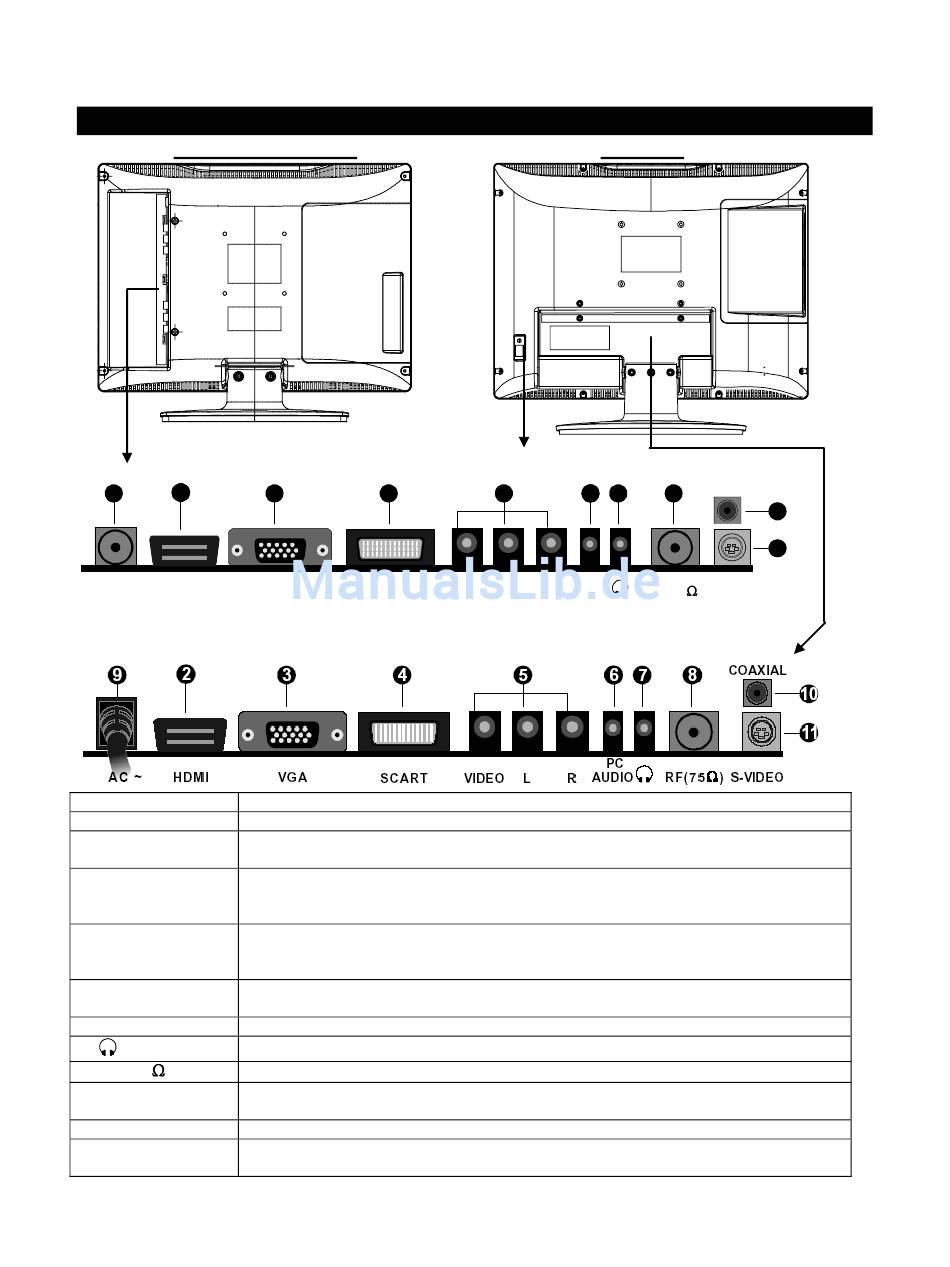

RÜCKWAND UND ANSCHLÜSSE
Ein/Aus-Schalter
3
4
VGA
SCART
CTX 220
5
6
7
PC
VIDEO
L
R
AUDIO
DE-4
(CTX 190)
COAXIAL
8
10
11
RF(75
)
S-VIDEO
(CTX 190)
