fos4X 1294 Betriebsanleitung
Inhaltsverzeichnis
Quicklinks
Application Tool
Application Tool
RD 230 V
RD 230 V
Diesen Anweisungen für den sicheren und richtigen
Diesen Anweisungen für den sicheren und richtigen
Gebrauch folgen. Anweisungen für den zukünftigen
Gebrauch folgen. Anweisungen für den zukünftigen
Gebrauch aufbewahren.
Gebrauch aufbewahren.
BETRIEBSANLEITUNG
BETRIEBSANLEITUNG
Produkttyp
Produkttyp
Produktnummer
Produktnummer
Produktversion
Produktversion
Dokumentenversion
Dokumentenversion
Ausgabedatum
Ausgabedatum
Sprache
Sprache
Zubehör
Zubehör
1294
1294
1.2.x
1.2.x
2.0
2.0
2019-03-26
2019-03-26
de
de
Inhaltsverzeichnis
Inhaltszusammenfassung für fos4X 1294
- Seite 1 BETRIEBSANLEITUNG BETRIEBSANLEITUNG Application Tool Application Tool RD 230 V RD 230 V Produkttyp Produkttyp Zubehör Zubehör Produktnummer Produktnummer 1294 1294 Produktversion Produktversion 1.2.x 1.2.x Dokumentenversion Dokumentenversion Ausgabedatum Ausgabedatum 2019-03-26 2019-03-26 Sprache Sprache Diesen Anweisungen für den sicheren und richtigen Diesen Anweisungen für den sicheren und richtigen Gebrauch folgen.
- Seite 2 Marke der fos4X GmbH. Markennamen und geschützte Warenzeichen sind Eigentum ihrer jeweiligen Inhaber. Die Nennung von Markennamen und geschützten Warenzeichen hat lediglich beschreibenden Charakter. Genannte Marken stehen in keinerlei Partnerschaft oder Kooperation zu fos4X. 1294_1.2.x_4-10-2.0-de © fos4X 2019 2 / 28...
-
Seite 3: Inhaltsverzeichnis
Funktionsbeschreibung........................ 12 Technische Daten...........................14 3.2.1 Mechanische Daten......................14 3.2.2 Elektrische Daten.......................14 3.2.3 Umgebungsbedingungen....................14 3.2.4 Spezifikation der Vakuumversorgung................ 15 3.2.5 Produktspezifische Daten....................15 Kennzeichnungen auf dem Produkt..................16 3.3.1 Typenschild.......................... 16 3.3.2 Warnhinweise........................16 Anzeige- und Bedienelemente....................16 1294_1.2.x_4-10-2.0-de © fos4X 2019 3 / 28... - Seite 4 Bedienung........................22 Fehlersuche und Fehlerbehebung................24 Wartung..........................26 Präventive Wartung........................26 9.1.1 Wartungstabelle........................ 26 9.1.2 Application Tool reinigen....................26 Korrektive Wartung........................27 fos4X Support..........................27 Außerbetriebnahme und Entsorgung..............28 10.1 Außerbetriebnahme........................28 10.2 Demontage............................28 10.3 Entsorgung............................28 1294_1.2.x_4-10-2.0-de © fos4X 2019 4 / 28...
-
Seite 5: Zu Diesem Dokument
GEFAHR Gefahr, die bei Nichtbeachtung zu Tod oder schweren Verletzungen führt. WARNUNG Gefahr, die bei Nichtbeachtung zu Tod oder schweren Verletzungen führen kann. VORSICHT Gefahr, die bei Nichtbeachtung zu leichten Verletzungen führen kann. 1294_1.2.x_4-10-2.0-de © fos4X 2019 5 / 28... -
Seite 6: Nicht Sicherheitsrelevante Informationen
Punkt 2 Kennzeichnung von Informationen, Querverweis Seite 5 Hervorhebung einer besonders Fetter Text wichtigen Information Bezeichnung eines Bedienelements des BEDIENELEMENT Produkts Abkürzungen Alternating Current GTIN Global Trade Item Number Maximum Minimum Protective Earth 1294_1.2.x_4-10-2.0-de © fos4X 2019 6 / 28... -
Seite 7: Sicherheit
Konformität Das Produkt erfüllt die einschlägigen Harmonisierungsrechtsvorschriften der Europäischen Union. Die EU-Konformitätserklärung ist auf Anfrage verfügbar. Kontaktdaten siehe fos4X Support, Seite 2.2 Qualifikation des Personals Definitionen Eingewiesenes Personal: Personal, das in die ihm übertragenen Tätigkeiten eingewiesen wurde. Geschultes Personal: Personal, das in Funktionsweise und sicherer Benutzung des Produkts geschult wurde. -
Seite 8: Bestimmungsgemäße Verwendung
Sicherstellen, dass die Verwendung des Application Tool auf der Windkraftanlage erlaubt ist. 2.4.3 Arbeitsumgebung Blattwerk Die Verwendung des Application Tool im Blattwerk erfordert besondere Maßnahmen zur Gefahrenvermeidung. Maßnahmen zur Gefahrenvermeidung im Blattwerk: Sicherheits- und Arbeitsvorschriften einholen und beachten: 1294_1.2.x_4-10-2.0-de © fos4X 2019 8 / 28... -
Seite 9: Klebstoffe
Application Tool bei Nichtbenutzung mit der Heizplatte auf der mitgelieferten Korkunterlage ablegen. Application Tool nach dem Ausschalten mindestens 15 Minuten abkühlen lassen. Schutzhandschuhe tragen (Schutz vor Kontaktwärme Leistungsstufe 2 nach DIN EN 407). 1294_1.2.x_4-10-2.0-de © fos4X 2019 9 / 28... -
Seite 10: Mechanische Gefahren
Abbildung 1: Maximaler Winkel für den Einsatz des Application Tool Nicht unter dem angesaugten Application Tool aufhalten. Application Tool gegen Herunterfallen sichern, bevor die Vakuumversorgung ausgeschaltet wird. Transportkoffer für den Transport des Application Tool verwenden. 1294_1.2.x_4-10-2.0-de © fos4X 2019 10 / 28... -
Seite 11: Vakuum
Bei allen Tätigkeiten mit Klebstoffen: Schutzhandschuhe nach EN ISO 374-1 (Nitril, min. 0,4 mm) tragen. Schutzbrille Bei allen Tätigkeiten mit Klebstoffen: Schutzbrille mit Seitenschutz nach DIN EN 166 tragen. Schutzkleidung Bei allen Tätigkeiten: Schutzkleidung (langärmlige Arbeitskleidung) tragen. 1294_1.2.x_4-10-2.0-de © fos4X 2019 11 / 28... -
Seite 12: Produktbeschreibung

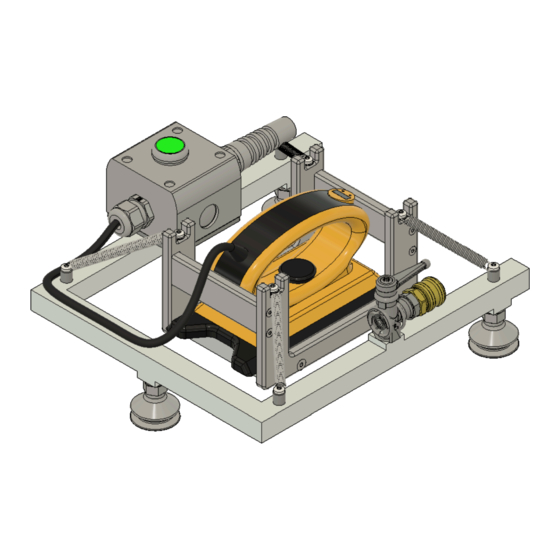

Klebstoffs UHU PLUS BLACK. Übersicht Abbildung 2: Übersicht 1 Temperaturregler 5 Heizelement 2 Ein/Aus-Schalter 6 Kugelhahn 3 Stromkabel 7 DN 7,2-Kupplung 4 Temperaturanzeige 8 Rahmen Abbildung 3: Unterseite 9 Saugnäpfe 11 Rahmen mit Gewindelöchern 10 Heizplatte 1294_1.2.x_4-10-2.0-de © fos4X 2019 12 / 28... - Seite 13 Durch die Federn wird das Heizelement mit einer definierten Kraft (100 ±10 N) auf den Sensor gedrückt. Der Klebstoff wird dann ausgehärtet. Temperatur und Dauer hängen vom Sensortyp ab. Siehe Betriebsanleitung des Sensors. 1294_1.2.x_4-10-2.0-de © fos4X 2019 13 / 28...
-
Seite 14: Technische Daten
Maximale Einsatzhöhe 3000 Zulässige Temperatur -10 … +60 °C (Transport und Lagerung) Zulässige relative Luftfeuchtigkeit 5 ... 80 (Transport und Lagerung) Zulässige Temperatur -10 … +40 °C (Betrieb) Zulässige relative 5 ... 80 Luftfeuchtigkeit 1294_1.2.x_4-10-2.0-de © fos4X 2019 14 / 28... -
Seite 15: Spezifikation Der Vakuumversorgung
Produktspezifische Daten Tabelle 7: Produktspezifische Daten Eigenschaft Wert Einheit Temperaturbereich Heizplatte 90 … 160 (+10) °C Länge des Stromkabels * Die Temperatur der Heizplatte kann bis zu 10 °C über der eingestellten Temperatur liegen. 1294_1.2.x_4-10-2.0-de © fos4X 2019 15 / 28... -
Seite 16: Kennzeichnungen Auf Dem Produkt
Sicherheit, Seite 3.4 Anzeige- und Bedienelemente Anzeigeelemente Tabelle 8: Anzeigeelemente Anzeigeelement Beschreibung/Funktion Leuchtet grün: Application Tool eingeschaltet. EIN/AUS-SCHALTER Aus: Application Tool ausgeschaltet. LCD-Anzeige Temperaturanzeige Zeigt die aktuelle Temperatur der Heizplatte in °C an. 1294_1.2.x_4-10-2.0-de © fos4X 2019 16 / 28... -
Seite 17: Bedienelemente
Kugelhahn Verbindet und trennt den Rahmen und die Saugnäpfe mit der Leitung zur Vakuumpumpe. Positionen: KUGELHAHN Abbildung 5: Abbildung 6: Kugelhahn öffnen Kugelhahn schließen Drehregler TEMPERATURREGLER Stellt die Temperatur der Heizplatte ein. 1294_1.2.x_4-10-2.0-de © fos4X 2019 17 / 28... -
Seite 18: Verpackung Und Transport
3. Transportkoffer öffnen. 4. Application Tool aus dem Transportkoffer nehmen. 5. Lieferumfang prüfen. Siehe Lieferumfang, Seite 6. Falls Teile des Lieferumfangs fehlen: fos4X Support kontaktieren. Siehe fos4X Support, Seite 4.4 Einpacken Application Tool einpacken: 1. Falls das Application Tool eingeschaltet war: a) Application Tool auf einer temperaturbeständigen Oberfläche... -
Seite 19: Transport
Application Tool im Transportkoffer und einer Verpackung verschicken. Siehe Einpacken, Seite 4.6 Lagerung Application Tool lagern: Application Tool an einem trockenen und sauberen Ort lagern. Application Tool in einer Transportverpackung lagern. Siehe Einpacken, Seite Umgebungsbedingungen beachten, siehe Umgebungsbedingungen, Seite 1294_1.2.x_4-10-2.0-de © fos4X 2019 19 / 28... -
Seite 20: Installation
4. Alle Kabel des Application Tool auf Beschädigungen prüfen. 5. Falls Kabel beschädigt sind: Application Tool nicht verwenden und Support kontaktieren. Siehe fos4X Support, Seite 6. Application Tool an das Stromnetz anschließen. 7. Sicherstellen, dass das Application Tool ausgeschaltet ist. -
Seite 21: Inbetriebnahme
6. Inbetriebnahme 6 Inbetriebnahme Nach der Installation sind keine weiteren Schritte zur Inbetriebnahme notwendig. Weiter mit Bedienung, Seite 1294_1.2.x_4-10-2.0-de © fos4X 2019 21 / 28... -
Seite 22: Bedienung
5. Application Tool über dem Sensor positionieren, so dass die Heizplatte auf der Sensorfläche aufliegt. Siehe Betriebsanleitung des Sensors. 6. Application Tool leicht andrücken, damit die Saugnäpfe guten Kontakt mit dem Untergrund haben. 1294_1.2.x_4-10-2.0-de © fos4X 2019 22 / 28... - Seite 23 4. Warten, bis das Vakuum abgebaut wird und das Application Tool bewegt werden kann. Abbildung 9: Kugelhahn schließen 5. Application Tool vom Sensor entfernen. 6. Application Tool auf der mitgelieferten temperaturbeständigen Unterlage ablegen. 7. Vakuumpumpe ausschalten. 1294_1.2.x_4-10-2.0-de © fos4X 2019 23 / 28...
-
Seite 24: Fehlersuche Und Fehlerbehebung
8 Fehlersuche und Fehlerbehebung Sicherheitshinweise beachten. Siehe Sicherheit, Seite Tätigkeiten, die nicht in dieser Betriebsanleitung beschrieben sind dürfen ausschließlich von fos4X durchgeführt werden. WARNUNG Stromschlag durch Berühren eines beschädigten Kabels. Schwere Verletzungen oder Tod. Vor dem Anschließen an das Stromnetz alle Kabel des Application Tool auf Beschädigungen prüfen. - Seite 25 Siehe Betriebsanleitung der Vakuumpumpe und Spezifikation der Vakuumversorgung, Seite Temperatur am Zu niedrige Temperatur einstellen. TEMPERATURREGLER eingestellt. Siehe Bedienung, Seite Heizplatte wird nicht heiß. fos4X Support kontaktieren. Heizplatte defekt. Siehe fos4X Support, Seite 1294_1.2.x_4-10-2.0-de © fos4X 2019 25 / 28...
-
Seite 26: Wartung
9. Wartung 9 Wartung Sicherheitshinweise beachten. Siehe Sicherheit, Seite Tätigkeiten, die nicht in dieser Betriebsanleitung beschrieben sind dürfen ausschließlich von fos4X durchgeführt werden. Präventive Wartung 9.1.1 Wartungstabelle Tabelle 12: Wartungstabelle Intervall Komponente Tätigkeit Beschreibung Siehe Application Tool reinigen, Nach Bedarf... -
Seite 27: Korrektive Wartung
Korrektive Wartungstätigkeiten dürfen nur von fos4X durchgeführt werden. fos4X Support kontaktieren. Siehe fos4X Support, Seite 9.3 fos4X Support Kontakt Der Support von fos4X ist über support@fos4X.de erreichbar. Die Antwort erfolgt innerhalb eines Werktags. TIPP Folgende Informationen in der E-Mail angeben: Produktname Produkttyp... -
Seite 28: Außerbetriebnahme Und Entsorgung
Vakuumschlauch vom Application Tool trennen. e) Application Tool 15 Minuten abkühlen lassen. 2. Application Tool einpacken. Siehe Einpacken, Seite 10.2 Demontage Das Produkt darf nur von fos4X oder einem Entsorgungs-Fachbetrieb demontiert werden. 10.3 Entsorgung ACHTUNG Gefahr für die Umwelt durch falsche Entsorgung des Produkts.
