Inhaltszusammenfassung für elta 2020 TFT

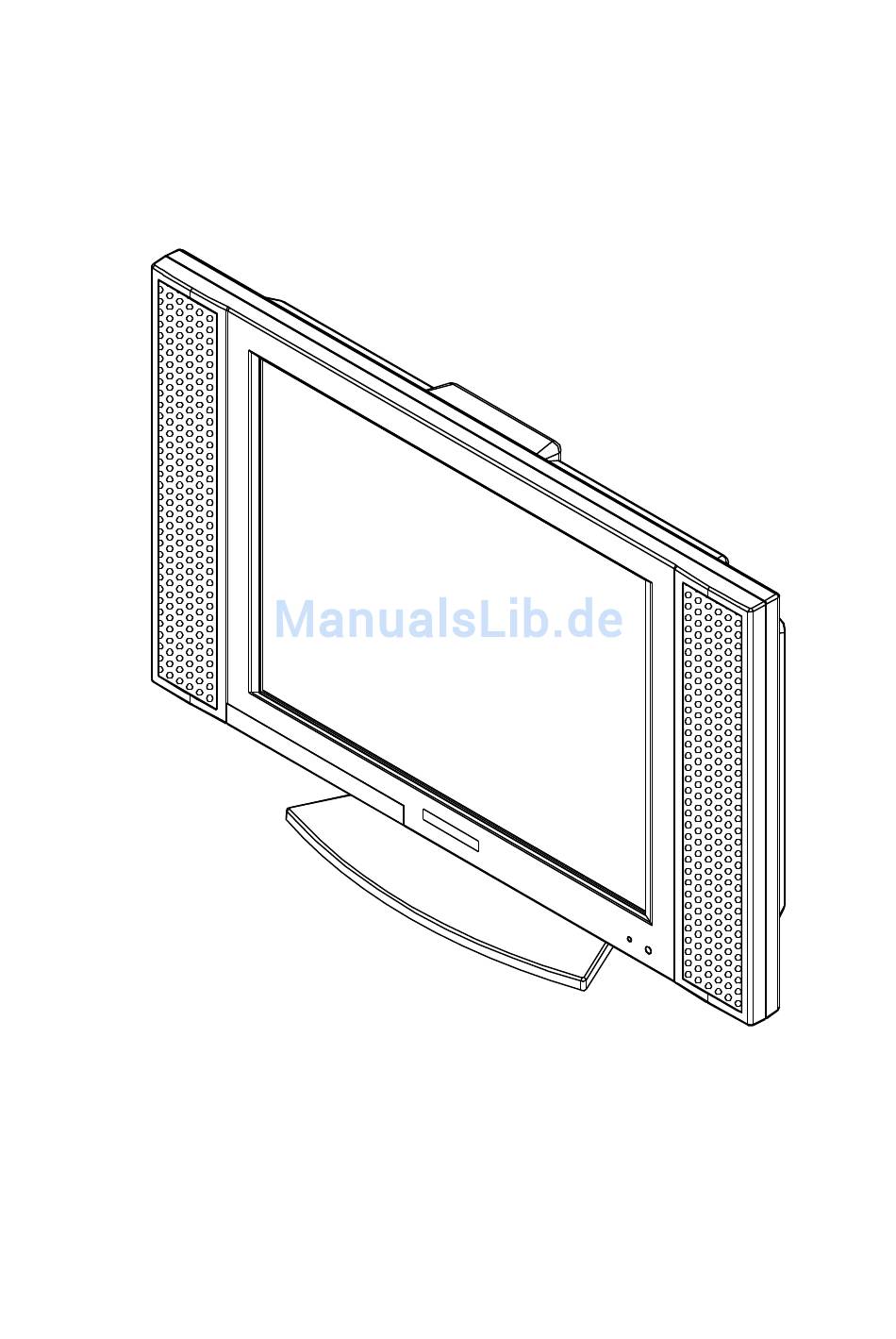

- Seite 1 BEDIENUNGSANLEITUNG TFT-LCD-FARBFERNSEHGERÄT MODELL: TFT/TV...
-
Seite 2: Wichtige Sicherheitsanweisungen
Sicherheitsanweisungen VORSICHT STROMSCHLAGGEFAHR NICHT ÖFFNEN VORSICHT: ZUR VERMEIDUNG VON STROMSCHLAGGEFAHR. DEN DECKEL (ODER DIE GERÄTERÜCKWAND) NICHT ENTFERNEN. ES BEFINDEN SICH KEINE VO GERÄT. REPARATUREN DÜRFEN NUR VON ZUGELASSENEM FACHPERSONAL DURCHGEFÜHRT WERDEN. Das Dreieckszeichen mit Blitzsymbol verweist auf nicht isolierte „GEFÄHRLICHE SPANNUNGEN“ im Gerätegehäuse, die so hoch sein kann, dass sie Stromschlag erzeugen kann. - Seite 3 NICHT die Sicherheiten des polarisierten Steckers entfernen oder beschädigen. Netzkabelschutz - Die Netzkabel sollten immer so verlegt werden, dass niemand darüberstolpern kann oder dass die Kabel nicht von daraufgestellten oder direkt anliegenden Gegenständen eingedrückt werden. Besondere Vorsicht sollte man bei den Kabeln an Steckern, Steckdosen und an der Ausgangsstelle im Gerät sein.
- Seite 4 Hitze - Das Gerät nicht in der Nähe einer Wärmequelle aufstellen, z.B. Heizkörper, Öfen oder andere wärmeerzeugende Geräte (einschließlich Verstärker). Das Gerät NICHT auf einen unstabilen Wagen, Ständer, Dreifuß, Rahmen oder Tisch stellen. Das Produkt kann hinfallen und schwere Verletzungen an einem Kind oder Erwachsenen sowie Beschädigungen am Material hervorrufen.
- Seite 5 INHALT EINFÜHRUNG Gerätebeschreibung ------------------------------------------------------------------------------------------- Gerätemerkmale ------------------------------------------------------------------------------------------------ Verpackungsinhalt --------------------------------------------------------------------------------------------- SYSTEM-SETUP Bedienelemente auf der Frontplatte und der Fernbedienu 08-11 ----------------------------- Zusammenbau und Anschlüsse ------------------------------------------------------------------------- Anschließen der Eingangs-/Ausgangssignale 13-16 ------------------------------------------------ TFT/TV BEDIENUNGSANLEITUNG Bedienungsanleitungen für TV und AV 17-30 ----------------------------------------------------------- EINSTELLUNGEN Anzeigewinkel des LCD-Bildschirms ------------------------------------------------------------------ ANHANG Fehlerbehebung...
-
Seite 10: Bedienelemente Auf Der Fernbedienung
Bedienelemente auf der Fernbedienung: 1.POWER - Strom ein - oder ausschalten. 2. ZAHLENTASTEN - Diese Tasten zur Auswahl von Funktionen drücken. (Für TV- und Teletextfunktionen) 3. MUTE - Stummschaltung. 4. CHRTN - Zurückkehren zum zuletzt angesehenen Kanal.(Nur für TV) 5.Memory Recall - Wenn Sie die Speicherfunktion gewählt haben, können Sie die Speicherrückruftaste drücken und Ihren Lieblingskanal über die Zahlentasten direkt anwählen. - Seite 11 19. G -Grün Ziffern 16~17: Rufen Sie die zugehörige Seite im Erfassungsmodus auf. Die Funktion der Farbtasten entsprechen der Leiste unten auf dem Bildschirm inden jeweiligen Funktionsarten. (Nur für die Teletextfunktion) 20. Reveal oder Sub Disp Move -Bei Anzeige derTeletextseite dient diese Taste zur Auswahl von Teletextfunktionen.
-
Seite 14: Montage Und Verbindung
Montage und Verbindung Zusammenbau des TFT-LCD Monitors 1.3 Lautsprecher 2. Monitor und 4. Standfuß Montage des Bildschirm Trägers Wie Sie den Träger demontieren um eine Wandmontage vorzunehmen. Achtung: Adapterkabel Vor Anschluß an das Stromnetz komplett e Montage vornehmen Netzkabel Adapterkabel... -
Seite 19: Hauptdisplay
3. TFT/TV BEDIENUNGSANLEITUNG Bedienungsanleitung für die TV und AV/SV-Funktionen Hauptdisplay Drücken Sie die Taste ENTER/MENU, um Zum Aufrufen des Hauptdisplaymenüs die das nachstehend abgebildete Hauptmenü Taste ENTER/MENU erneut drücken und für die TV- und AV Funktionen aufzurufen. wieder loslassen. Main Displa (Hauptdisplay) Sub Disp (Unterdisplay) Image Setup (Bildeinstellungen) -
Seite 20: Sub Disp (Unterdisplay)
Sub Disp (Unterdisplay) Das Unterdisplay hat vier Signaleingänge -TV, AV, SV und Y Cb Cr (Komponente).Diese Eingänge dienen zum Anschluss an einen DVD-Spieler, Videorecorder, usw. 1.TV 2.AV (AV-Anschluss) 3.SV (S-Anschluss) 4.Y Cb Cr -(Geräteanschluss) 5.Sub off-Schließt das Unterdisplay 6.Exit -Rückkehr zum vorherigen Während der Anzeige des Menü... -
Seite 21: Sub Setup (Einstellen Des Unterdisplays)
Sub Setup (Einstellen des Unterdisplays) Wenn das Unterdisplay gewählt ist, kann man die Option Sub Setup (Einstellen des Unterdisplays) aus dem Hauptmenü wählen. 1. H-Position 2. V-Position 3. H/V-Verhältnis 4. Austausch 5. Exit -Rückkehr zum vorherigen Menü Während der Anzeige des Hauptmenüs Dann die Taste ENTER/MENU drücken und mit der Taste die Option VOV ADJUST... - Seite 22 Während der Anzeige des Menüs zur Während der Anzeige des Menüs zur Einstellung des Unterdisplays, die Taste Einstellung des Unterdisplays, die Position H drücken, um die Option V Position zu markieren. Mit den Tasten markieren. Mit den Tasten horizontale Position des Unterdisplays wählen. vertikale Position des Unterdisplays wählen.
-
Seite 23: Image Setup (Bildeinstellung Des Hauptdisplays)
Image Setup (Bildeinstellung des Hauptdisplays) Optionen des Menüs zur Bildeinstellung: 1. Brightness (Helligkeit) 2. Contrast (Kontrast) 3. Sharpness (Schärfe) 4. Hue (Farbton) 5. Saturation (Sättigung) 6. Exit-Rückkehr zum vorherigen Menü Dann die Taste ENTER/MENU drücken und Während der Anzeige des Hauptmenüs mit loslassen, um das Menü... - Seite 24 Während der Anzeige des Menüs Während der Anzeige des Menüs zur Bildeinstellung die Taste zur Bildeinstellung die Taste drücken, um die Option Hue zu drücken, um die Option Hue zu markieren.Regeln Sie dann mit den markieren.Regeln Sie dann mit den Tasten die Farbauflösung Tasten...
-
Seite 25: Audio Setup (Klangeinstellungen)
Audio Setup (Klangeinstellungen) Optionen des Menüs zur Klangeinstellung: 1. Treble (Höhen) 2. Bass (Tiefen) 3. Balance 4. Main / Sub (Haupt-/Unter) 5. Exit (Beenden) Dann die Taste ENTER/MENU drücken Während der Anzeige des Menüs zur Klangeinstellung, die Taste drücken, und loslassen, um das Menü zur um die Option Audio Setup zu markieren. - Seite 26 Während der Anzeige des Menüs zur Während der Anzeige des Menüs zur Klangeinstellung, die Taste drücken, Klangeinstellung, die Taste drücken, um die Option Bass zu markieren. Dann um die Option Balance zu markieren. mit der Taste die aktuelle Einstellung Dann mit der Taste die aktuelle Einstellung der Balance regeln.
- Seite 27 TV Setup TV Setup Möglichkeiten: 1. AIR/CATV 2. TV SYSTEM 3. Programm 4. Kanäle Hinzufügen/Löschen 5. Sprache 6. Beenden Hinweis: Das TV Setup ist nur verfügbar, wenn der Hauptbildschirm/Nebenbildschirm auf TV Modus gesetzt ist Bei angezeigtem TV Setup verf olgen Sie AIR/CATV.
-
Seite 28: Tv-System
Bei angezeigtem TV Setup Menü, drücken Sie die Taste um das TV System anzuzeigen Wählen Sie das gewünschte System aus, Drücken Sie bittedie ENTER/MENÜ Taste indem Sie dem gleichem Schema folgen um das TV System auszuwählen TV SYSTEM TV Setup PAL BG AIR/CATV PAL I... - Seite 29 Bei angezeigten TV Setup Menü, drücken Sie die Taste um die Sprache anzuzeigen. Bestätigen Sie dann mit der ENTER/MENÜ Taste AIR/CATV TV SYSTEM Programm (Programmierung) Kanal Hinzufügen/Löschen Language (Sprache) Exit (Beenden) H:15.6KHZ V:50.2HZ Wählen Sie die gewünschte Sprache nach dem gleichen Schema Englisch Deutsch Beenden...
- Seite 30 Recall (Rückrufen) Die Reset-Funktion stellt automatisch alle Werksvorgaben wieder ein. Während das Hauptmenü angezeigt wird, wählen Sie die mit Hilfe der Taste ENTER/MENU die Option Recall. Main Displa (Hauptdisplay) Sub Disp (Unterdisplay) Image Setup (Bildeinstellungen) Audio Setup (Klangeinstellungen) TV Setup(TV-Einstellungen) Recall(Rückrufen) Quit(Verlassen) H:15.6KHZ...
- Seite 31 Re fer en z D i sp l a yar t e n A n zei ge w i n ke l d es LC D-B ild s chir ms Vertikal:Links 30 /Rechts 30 Horizontal:Auf 30 /Ab 5...
-
Seite 32: Anhang
Anhang Fehlerbehebung Anhand nachstehender Tabelle können Sie die meisten Störungen selbst beheben, bevor Sie den Kundendienst anrufen müssen. Kleine Regelungen können manchmal das Problem beseitigen und Ihren Fernsehempfang wieder herstellen. Symptome Korrekturmaßnahmen 1. Prüfen Sie den VGA-Kabelanschluss am Computer. Kein Bild auf dem Bildschirm 2. -
Seite 33: Technische Daten
