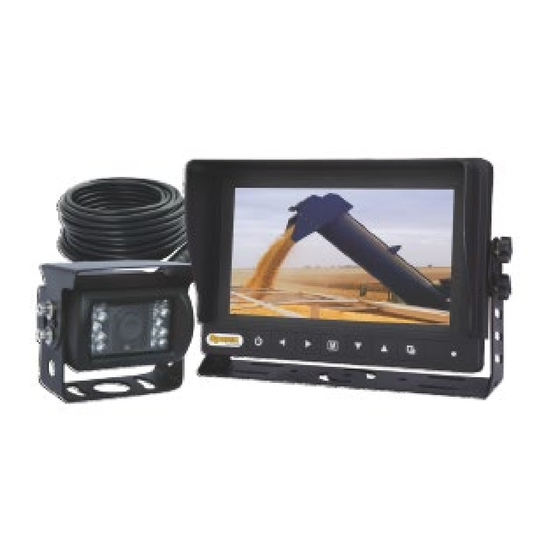

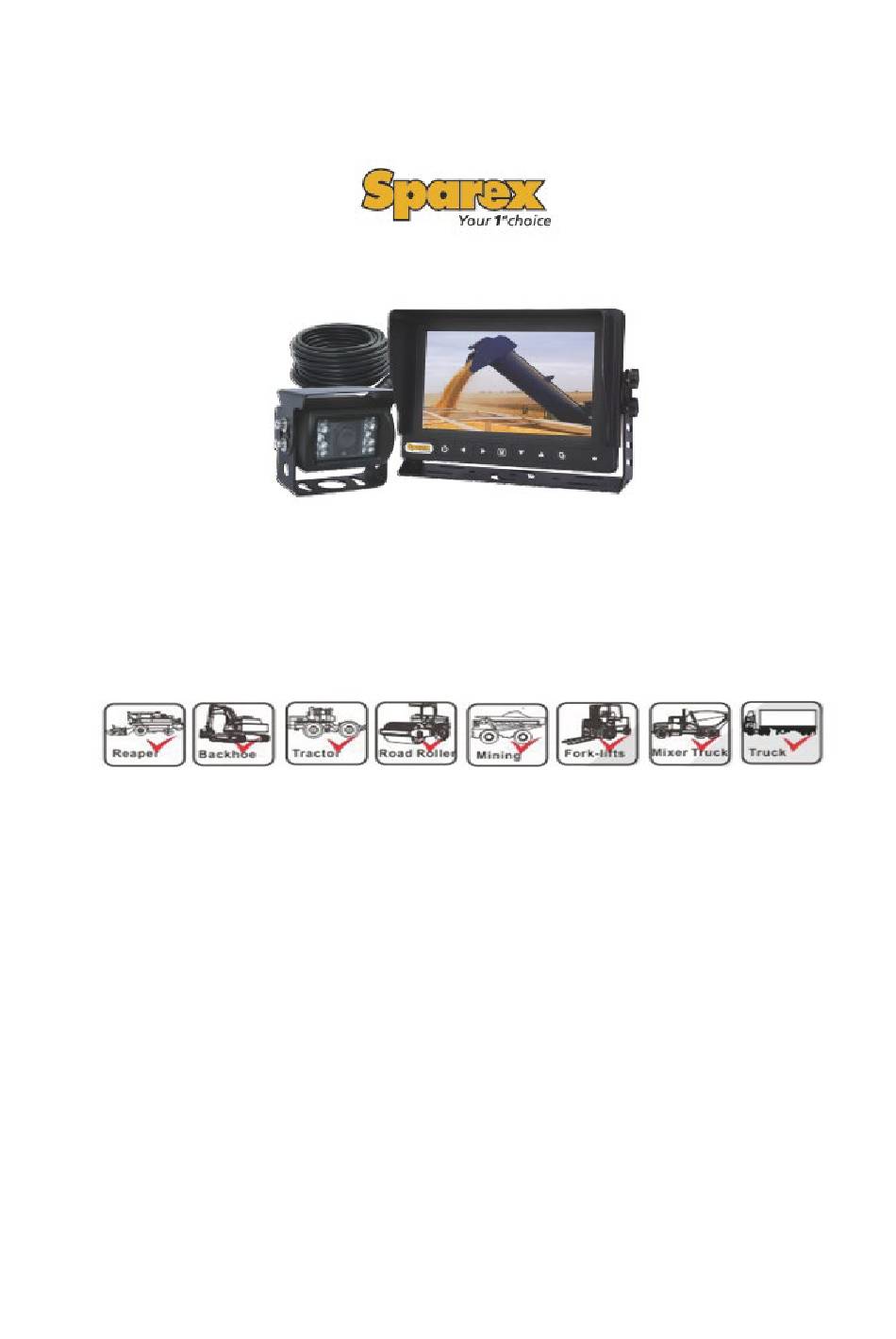

- Seite 1 7-Zoll Wasserdichter Monitor Bedienungsanleitung Rückfahrkamerasystem Mähdrescher Bagger Traktor Strassenwalze Förderfahrzeug Gabelstapler Mischwagen Lastwagen...
- Seite 2 Merkmale 7-Zoll hochauflösender TFT-LCD-Farbbildschirm, LED-Hintergrundbeleuchtung 11 V - 32 V DC Stromaufnahme, geeignet für alle Arten von Fahrzeugen. Sensortasten, einfach zu bedienen. Wasserfest: IP68 Videoeingabe beim Schleppen Unabhängig, ob der Monitor EIN oder im Standby ist, wenn sich das Fahrzeug im Rückwärtsgang befindet, ...
- Seite 3 MONITOR I. Erscheinung und Zubehör ① EIN/AUS TFT-LCD-Farbbildschir ② Links (Vol -) ③ Rechts (Vol +) Sonnenblende ④ Menü ⑤ nicht belegt Klammerschraub ⑥ nicht belegt ⑦ CAM-Schalter Halterung Betriebsleuchte Rot：Standby II. Monitor-/Kamera-Abmessungen ● SP-756 ● DF-4103 (1/3 Zoll SHARP CCD 600TVL)
- Seite 4 System III. Systemparameter Display TFT-LCD-Farbbildschirm Größe 7-Zoll Breitbild (LED-Hintergrundbeleuchtung) Auflösung 800 x (RGB) x 480 Aktive Betrachtungsfläche (mm) 153,60 x 86,64 Betrachtungswinkel (LR/UD) 140/110 Kontrastverhältnis 500:1 Helligkeit 450 cd/m Reaktionszeit (ms) Betriebstemperatur -20 ℃ ~ +70 ℃ Lagertemperatur -30 ℃ ~ +80 ℃ Stromversorgung 11-32 V DC Leistungsverbrauch...
- Seite 5 MONITOR IV. Menübedienung Beim Drücken der Menütaste wird auf dem Monitor folgendes angezeigt: Helligkeit / Kontrast / Farbe / Verzögerungszeit / Sprache / Zoom / Spiegeln 1. Helligkeit, Kontrast, Farbe Drücken Sie die Taste MENÜ, um Helligkeit (50) / Kontrast (50) / Farbe (50) aufzurufen, links/rechts drücken, um Wert von 1-100 anzupassen.
- Seite 6 MONITOR IV. Menübedienung 5. Rückfahr-Modi Vier Rückfahr-Modi: N-LR / M-LR / M-UD / N-UD CAM1 (NOR) CAM1 (SPIEGELN) CAM1 (NOR) CAM1 (NOR) SPIEGELN (V1) SPIEGELN (V1) SPIEGELN (V1) SPIEGELN (V1) N-LR M-LR N-UD M-UD CH1 Normales Bild CH1 Spiegelbild CH1 Bild, auf den Kopf CH1 Spiegelbild, auf den Kopf gestellt gestellt...
-
Seite 7: Montage
SYSTEMANSCHLÜSSE VI. System-Anschlussplan Wasserdichter Wasserdichter Wasserdichter CAM1 (weiß) Verlängerungska Monitor CAM1 Rückfahrsignalkabel (weiß) Anschluss Anschluss CAM2 Rückfahrsignalkabel (blau) Eingangsleistung Fahrzeug: 11 32 V DC Kamera CAM2 (blau) Mähdrescher Bagger Traktor Strassenwalze Förderfahrzeug Gabelstapler Mischwagen Lastwagen VII. Montage Halterung Verlängerungska... - Seite 8 Spezifikationen und Inhalte des Handbuchs können ohne vorherige Ankündigung geändert werden. Lesen Sie bitte vor der Inbetriebnahme des Geräts die Bedienungsanleitung durch.
