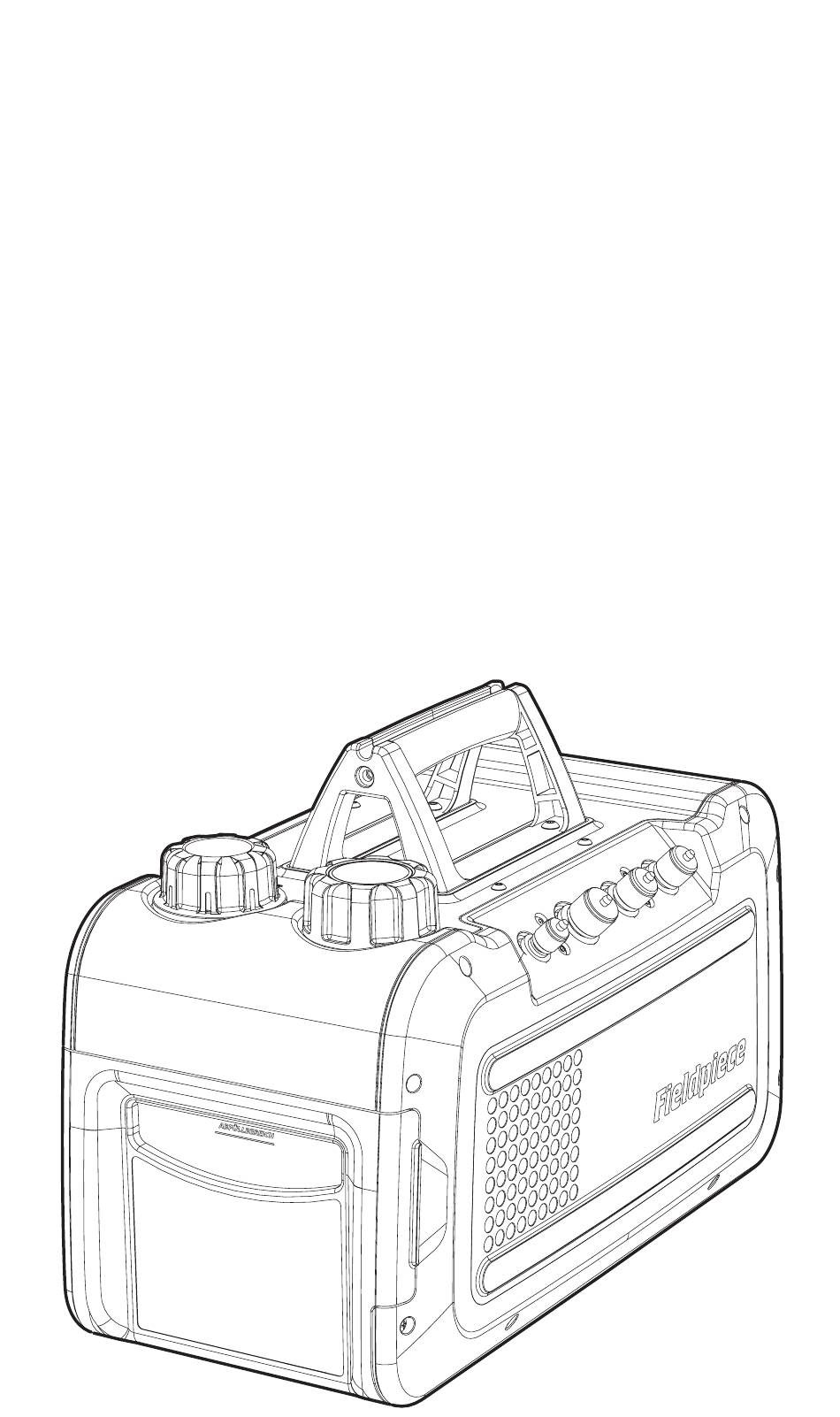

- Seite 1 Fieldpiece ® Vakuumpumpe mit RunQuick™- Ölwechselsystem BEDIENUNGSANLEITUNG Modelle VP55INT, VP55INTAU, VP55INTBR, VP55INTUK VP85INT, VP85INTAU, VP85INTBR, VP85INTUK...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtiger Hinweis Betrieb Sicherheitshinweis zum RunQuick™-Ölwechselsystem Kältemittel der Klasse A2L Evakuierung mit einem 4-Wege-Verteiler Warnungen Evakuierung mit einem 3-Wege-Verteiler Direkte Evakuierung Lieferumfang Ölwechselverfahren Dynamische Vakuummessung Warnungen Fernauslass Gasballastschalter Beschreibung Funktionsmerkmale Wartung Allgemeines Technische Daten Lagerung Vakuumisolierungsprüfung Zertifizierungen Verunreinigter Ölbehälter Sicherheitsinformationen Fehlersuche Allgemeines... -
Seite 3: Wichtiger Hinweis
Bedienungsanleitung Diese Vakuumpumpe wird zum Evakuieren • 1-jährige Garantie (Trocknen) von Kältemittelleitungen eingesetzt Das Fieldpiece Modell MR45 ist zum Absaugen von Kältemittel erhältlich Diese Bedienungsanleitung muss vollständig WARNUNGEN gelesen und verstanden werden, bevor das Modell VP55/VP85 verwendet wird, um Verletzungen oder Sicherstellen, dass die Spannung der Pumpe mit der Stromversorgung Geräteschäden zu verhindern... -
Seite 4: Beschreibung
Evakuierung des Systems vor der direkten Befüllung Öl-Hintergrundbeleuchtung erhöht die erwartete Lebensdauer und Effizienz des - Schneller Ölwechsel, auch bei laufender Pumpe Systems Fieldpiece Vakuumpumpen ermöglichen - Lagerung von zusätzlichen Ölflaschen (VP85) - Erhöhter Kugelhahn für den Ölablass eine absolut neue Art der Systemevakuierung - Weithals-Füllanschluss... -
Seite 5: Technische Daten
EN 60335, EN 1012, Ölkompatibilität: Fieldpiece Vakuumpumpenöl (Hochraffiniert und für eine korrekte Abdichtung und Schmierung optimiert) IEC 61347 Fieldpiece-Teilenummern: OIL8X3, OIL32, OIL128 Wenn das Fieldpiece Markenöl nicht erhältlich ist, wird Vakuumpumpenöl der ISO-Viskositätsklasse 46 empfohlen. Öl-Hintergrundbeleuchtung: Blaue Leuchtdiode WEEE Ölablass: Kugelhahn Nicht über herkömmliche... -
Seite 6: Sicherheitsinformationen
VP55/VP85-Schutzausrüstung Sicherheitsinformationen Stellen Sie sicher, dass die Spannungseinstellung an der Pumpe (VP55) mit Allgemeines der Stromversorgung übereinstimmt, um Verletzungsrisiken zu vermeiden. Stellen Sie sicher, dass sauberes Öl bis zu einem Füllstand im ABFÜLLBEREICH Diese Maschine ist nur zur Verwendung durch qualifiziertes Personal bestimmt, zugeführt wird. -
Seite 7: Technische Tipps
Vorbereitung Technische Tipps Verwenden Sie immer frisches Fieldpiece Vakuumpumpenöl. Wenn das Öl länger Allgemeines als eine Woche in der Pumpe verbleibt, kann das Öl genügend Feuchtigkeit aus der Umgebungsluft aufgenommen haben, um die Leistung zu beeinträchtigen. Vakuumpumpen sind keine Absaugmaschinen und dürfen nicht zum Absaugen Kältemittel-Verteiler können bequem zum Befüllen des Systems nach der... -
Seite 8: Betrieb
Betrieb Gasballastschalter (GESCHLOSSEN) Motornetzschalter (AUS) Fernauslasskappe Netzkabelklemmleiste Öleinfüllkappe 4 Eingangsanschlüsse QUELLENSPANNUNG Lagerung von zusätzlichen Ölflaschen (nur 0,22-m3/min-Modell) Spannungswahlschalter QUELLENSPANNUNG (nur 0,14-m3/min-Modell) Zugangsklappe der Ölflasche Klarölbehälter Ölablassventil (OFFEN) -
Seite 9: Runquick™-Ölwechselsystem
RunQuick™-Ölwechselsystem Weithals-Füllanschluss Die einzige Möglichkeit zum Erzeugen eines Mit dem Weithals-Füllanschluss ist es Tiefvakuums besteht darin, mit Frischöl insbesondere einfach die Öffnung genau zu treffen. nach Abschluss der Arbeiten zu evakuieren Schneller Ölwechsel bei Das RunQuick-Ölwechselsystem macht diese laufender Pumpe Routineaufgabe zum Kinderspiel Am Ende der Evakuierung benötigen Sie die größte Menge Frischöl. -
Seite 10: Evakuierung Mit Einem 4-Wege-Verteiler
Platzierung der Messgeräte und Variationen, um die Absaugzeiten zu verkürzen 1. Befüllen Sie immer mit frischem Fieldpiece Vakuumpumpenöl (Seite 24). Der Betrieb der Pumpe ohne Öl führt zu Schäden an der Pumpe und zum Erlöschen der Garantie. Das Öl kann bei laufender Pumpe abgelassen werden, wenn es innerhalb Mikrometer- von 3 Minuten nachgefüllt wird (innerhalb von 30 Sekunden, um das Vakuum... -
Seite 11: Evakuierung Mit Einem 3-Wege-Verteiler
(Seite 12) zur optimalen Platzierung der Messgeräte und Variationen, um die Absaugzeiten zu verkürzen 1. Befüllen Sie immer mit frischem Fieldpiece Vakuumpumpenöl (Seite 24). Der Betrieb der Pumpe ohne Öl führt zu Schäden an der Pumpe und zum Erlöschen der Garantie. -
Seite 12: Direkte Evakuierung
Variationen, um die Absaugzeiten zu verkürzen Mikrometer Messgerät 1. Befüllen Sie immer mit frischem Fieldpiece Vakuumpumpenöl (Seite 24). Der Betrieb der Pumpe ohne Öl führt zu Schäden an der Pumpe und zum Erlöschen der Dampf Garantie. Das Öl kann bei laufender Pumpe abgelassen werden, wenn es innerhalb von 3 Minuten nachgefüllt wird (innerhalb von 30 Sekunden, um das Vakuum... -
Seite 13: Ölwechselverfahren
10. Stellen Sie sicher, dass das Ablassventil geschlossen (horizontal) ist. 11. Lösen Sie die ÖLEINFÜLLKAPPE der Pumpe mit einer 1/4-Umdrehung nach links. 12. Öffnen Sie eine neue 8-Unzen-Flasche mit Fieldpiece Vakuumpumpenöl (OIL8X3). Setzen Sie die Flaschenkappe seitlich auf die Flasche (KAPPENLAGERUNG). -
Seite 14: Gasballastschalter
Gasballastschalter Ein Großteil der Luft und Feuchtigkeit eines Systems Geschlossen wird vor dem Erreichen von 3000 Mikrometern • Normale Betriebsposition. entfernt Bei nassen Systemen sollten Sie den • Leuchtdiode aus. Gasballast bei diesem ersten Herunterziehen öffnen • Der Auslasshub ist von der Dadurch läuft die Pumpe reibungslos und hält Umgebungsluft getrennt. -
Seite 15: Wartung
Verunreinigter Ölbehälter Wartung Nach einigen Arbeitseinsätzen können sich Allgemeines Feststoffe, Schlamm und andere Abfälle im Ölbehälter ansammeln Der große Ölablasskugelhahn entleert Die Außenflächen mit einem feuchten Lappen diese normalerweise beim Ölwechsel sauber wischen Keine Lösungsmittel verwenden D e r Ö l b e h ä l t e r i s t f e s t m i t d e m G e r ä t Lagerung verbunden Verwenden Sie bei Ansammlung von Verunreinigungen im Behälter eine Flaschenbürste... -
Seite 16: Fehlersuche
Das Öl in der Pumpe könnte durch Verunreinigungen oder niedrige Temperaturen Überprüfen Sie das System auf Undichtigkeiten. hochviskos geworden sein. Verwenden Sie frisches Fieldpiece Vakuumpumpenöl im Stellen Sie sicher, dass sich das Unterdruckmessgerät an der richtigen Stelle befindet und präzise ist. -
Seite 17: Beschränkte Garantie
Garantieansprüche für Produkte, die außerhalb Auf dieses Gerät wird ab dem Kauf von einem von der USA erworben wurden, werden durch örtliche Fieldpiece autorisierten Händler für ein Jahr eine Vertriebsunternehmen geregelt Besuchen Sie unsere Garantie auf Material- und Verarbeitungsmängel Website, um einen Händler in Ihrer Nähe zu finden gewährt Fieldpiece wird das schadhafte Gerät... - Seite 18 VP55 VP85 © Fieldpiece Instruments, Inc 2019; v05...
