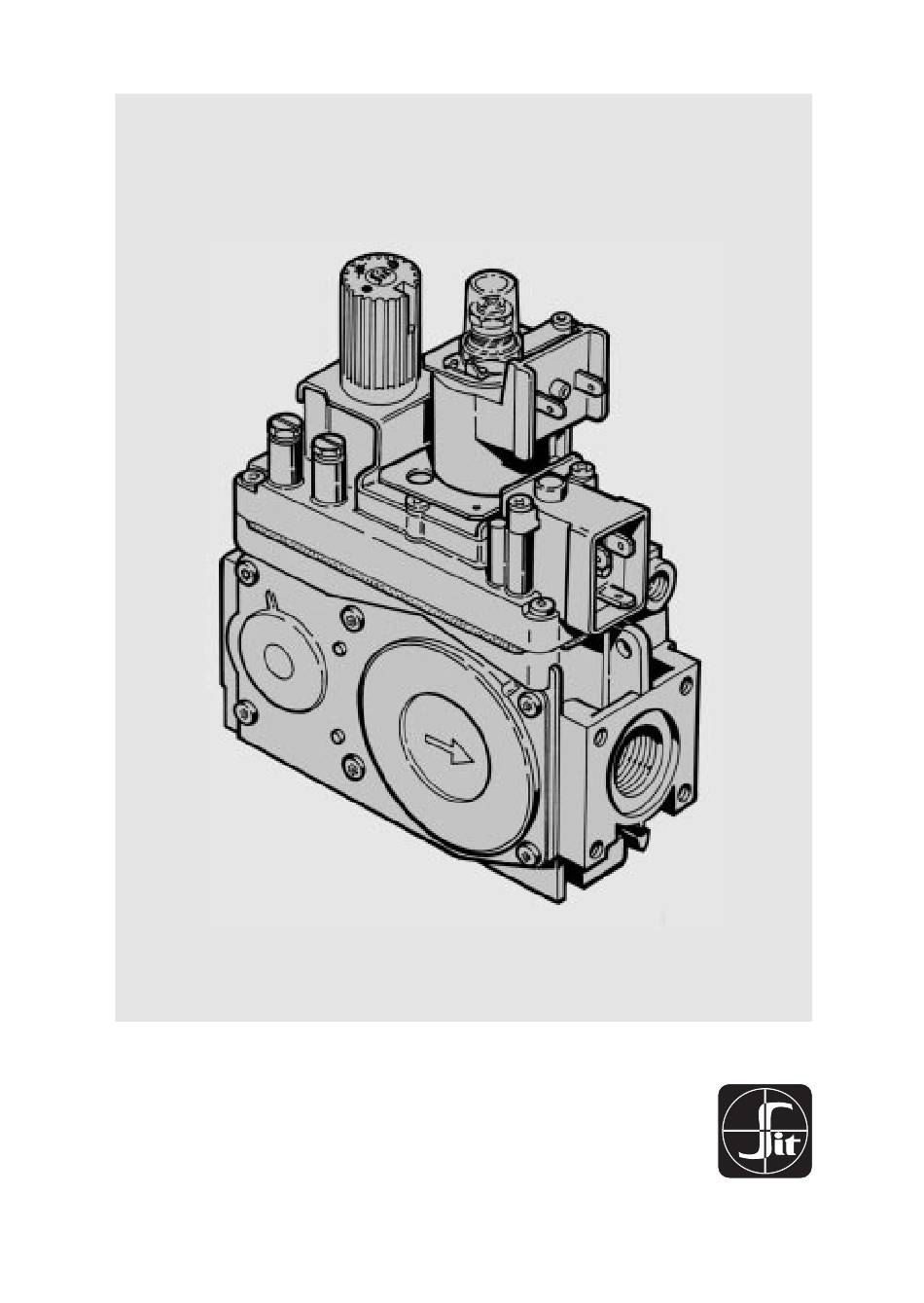

824-825 NOVA
ENGLISH - ITALIANO - FRANCAIS - DEUTSCH - NEDERLANDS - ESPAÑOL
Read the instructions before use. This control must be installed in accordance with the rules in force.
Leggere le istruzioni prima dell'uso. Questo controllo deve essere installato in accordo con le normative in vigore.
Consultez les notices avant d'utiliser ce dispositif. Son installation doit répondre aux règles en vigueur.
Lesen Sie die Instruktionen vor Inbetriebnahme. Dieser Regler muß nach den gültigen Vorschriften installiert werden.
Lees de richtlijnen voor gebruik. Deze regelaar moet worden geinstalleerd in overeenstemming met de heersende voorschriften.
Leer las instrucciones antes de usar este dispositivo. Este control debe ser instalado conforme a las normas en vigor.
Inhaltsverzeichnis
Inhaltszusammenfassung für SIT 824 NOVA
- Seite 1 824-825 NOVA ENGLISH - ITALIANO - FRANCAIS - DEUTSCH - NEDERLANDS - ESPAÑOL Read the instructions before use. This control must be installed in accordance with the rules in force. Leggere le istruzioni prima dell’uso. Questo controllo deve essere installato in accordo con le normative in vigore. Consultez les notices avant d’utiliser ce dispositif.
- Seite 2 English Italiano Français Deutsch Nederlands Español...
- Seite 3 120,5 36.5 70.5...
-
Seite 22: Haupteigenschaften
Thermoelektrisches Flammenüberwachungssystem mit Wiederbefähigungssperre [GM] Automatisches und geräuscharmes Sperrventil [EV] Servounterstützter Druckregler [PR] Stufen-Moduloperator zur Stufen- (824 NOVA) oder stufenlosen (825 NOVA) Einstellung mit mechanischer Wahl des Höchst- oder Tiefstwerts [MD] Vorrichtung zur langsamen Zündung (auf Wunsch) [SO] Einstellgerät mit Zündgas-Mengenregulierung [RQ] Schmutzfangvorrichtung für Haupt- und Zündgas [FL]... -
Seite 23: Elektrische Daten
ELEKTRISCHE DATEN MAGNETSICHERHEITSVENTILE STUFEN-MODULOPERATOR STUFENLOSER MODULOPERATOR Spannung (AC) Stromaufnahme (mA) Spannung Stromaufnahme (mA) Spannung (DC) Stromaufnahme (mA) AC doppelter Halbwelle versorgt werden Klasse D oder C 240 V 50 Hz 240 V 220 max 25 max 220 V 50 Hz 220 V 28 max 165 max... -
Seite 24: Ventilbeschreibung
Schaltknopf drücken und in Position Ein drehen (Fig. 3). Bei Speisung des Automatikventils öffnet sich der Gasdurchgang zum Hauptbrenner (Fig. 4). Der Ausgangsdruck ist jezt vom Moduloperator festgelegt [MD]: 824 NOVA - MD gespeist - max. Ausgangsdruck MD nicht gespeist - min. Ausgangsdruck 825 NOVA - Der Ausgangsdruck hängt vom Speisungsstrom ab (siehe Modulationseigenschaften). -
Seite 25: Einbau
Fig. 6 EINBAU 824 NOVA und 825 NOVA entsprechen den geltenden Sicherheitsvorschriften. Vor dem Einbau in Gasgeräte ist zu überprüfen, ob die jeweiligen, spezifischen Vorschriften erfüllt werden. Besonders muß überprüft werden, ob die Anforderungen hinsichtlich der Anzahl und der Klasse des Sicherheitsmagnetventil und hinsichtlich der Klasse des Druckreglers erfüllt sind. -
Seite 26: Elektrische Anschlüsse
Zündbrenner-Anschluß Es können Rohre mit ø 4 mm, ø 6 mm und ø 1/4" verwendet werden. Ausreichend dimensionierte Rohrfittings und Doppelkegelringe verwenden. Anzugsmoment: 7 Nm. Anschluß Brennkammer Es wird empfohlen, den Druckregler mit der Brennkammer zu verbinden, falls diese unter Druck steht. Dazu wird zur Verwendung der Rohrfittings 0.958.057 oder 0.958.058 je nach Eigenschaften des Nutzgerätes geraten. -
Seite 27: Wartung
WARTUNG Wartungsarbeiten sind nicht vorgesehen. Zulässig ist nur der Austausch der Spulen der automatischen Sperrventile und des Stufen-Moduloperator. Diese darf nur durch Fachpersonal laut der mit dem Ersatzteil gelieferten Anleitung erfolgen. ZUBEHÖR Verbinder für EV2 Typ 160 L = 1.000 mm 0.960.103 Dichtung und Befestigungsschraube für Verbinder Typ 160 0.960.104...
