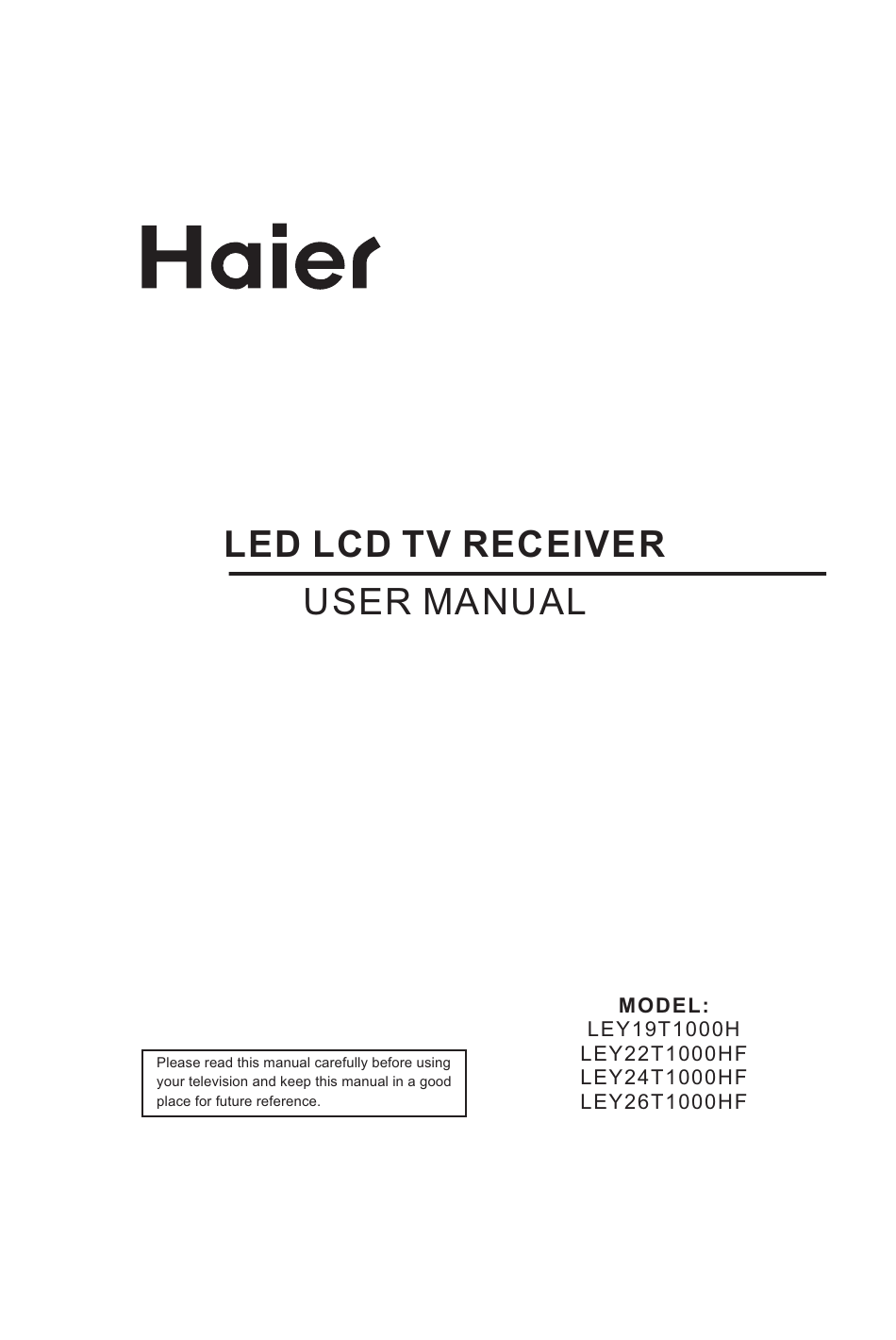

- Seite 36 LCD-FERNSEHER BEDIENUNGSANLEITUNG MODELL LEY19T1000H Bitte lesen Sie diese Bedienungsanleitung vor Gebrauch aufmerksam durch, und LEY22T1000HF bewahren Sie sie zur späteren Verwendung auf. LEY24T1000HF LEY26T1000HF...
-
Seite 37: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Warnhinweise Willkommen S. 03 Wichtige Informationen S. 03 Sicherheitshinweise S. 04 Warnhinweise S. 05 Einleitung Parameter S. 07 Standfuß montieren S. 08 Wandmontage S. 09 Vorderes Bedienfeld S. 11 TV-Anschlussfeld S. 12 Fernseher anschließen S. 13 Common Interface S. -
Seite 38: Sicherheits- Und Warnhinweise
Sicherheits- und Warnhinweise WILLKOMMEN Vielen Dank für den Kauf dieses 19“/22“/24“/26“ LCD TV mit DVD-Player.Zoll LED LCD-Fernseher entschieden haben. Diese Anleitung hilft Ihnen bei der Einstellung und Bedienung Ihres Fernsehers. Vergewissern Sie sich zunächst, dass alle Zubehörteile mitgeliefert wurden: 19“ HD Digital LED-LCD-TV mit DVD-Player 22“... -
Seite 39: Sicherheitshinweise
SICHERHEITSHINWEISE • Warnung: Zur Vermeidung von Feuer und Stromschlag öffnen Sie nicht das Gerätegehäuse. Es befinden sich keine vom Verbraucher wartbaren Teile im Innern des Gerätes. Wenden Sie sich mit Wartungs- und Reparaturarbeiten stets an den autorisierten Kundendienst. • Warnung: Zur Vermeidung von Feuer und Stromschlag setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus. -
Seite 40: Warnhinweise
WARNHINWEISE Warnung Vorsicht Dieser Fernseher wird mit Hochspannung betrieben. Öffnen Sie nicht das Gerätegehäuse. Wenden Sie sich mit Wartungs- und Reparaturarbeiten stets an den autorisierten Kundendienst. Zur Vermeidung von Feuer und Stromschlag setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus. Führen Sie keine Fremdkörper in das Gerät ein, stoßen Sie es nicht stark an. - Seite 41 Klemmen Sie das Netzkabel nicht unter dem Fernseher ein. Stehen Sie nicht auf dem Fernseher, lehnen Sie sich nicht gegen den Fernseher, stoßen Sie ihn nicht an. Achten Sie auch besonders auf Kinder. Der Fernseher kann schwere Verletzungen und Schäden verursachen, wenn er umfällt. •...
-
Seite 42: Einleitung
Einleitung ACHTUNG Machen Sie sich nicht an Bauteilen im Fernsehgerät oder an irgendwelchen anderen Einstellungssteuerungen zu schaffen, die nicht in diesem Handbuch beschrieben sind. Alle LED-Fernsehgeräte sind elektrische Hochspannungsgeräte. Wenn Sie Staub oder Wassertropfen von dem Bildschirm oder dem Gehäuse oder um die Knöpfe oder Anschlüsse herum abwischen, sollte das Stromkabel aus der Steckdose aus gesteckt sein. -
Seite 43: Auflösung
MODE PRÉDÉFINI Auflösung V. Freq. (kHz) H. Freq. (kHz) 800*600 37. 88 640*480 31. 47 1360*768 47.7 1024*768 48. 36 1280*1024 63. 98 Montageanleitung Standfuß 2. Stecken Sie die Standfußbaugruppe in 1. Stecken Sie die Stütze in Richtung des Richtung des Pfeils in die Rückwand und Pfeils in den Standfuß... -
Seite 44: Wandmontage
WANDMONTAGE Dieser Fernseher kann wie folgt an der Wand montiert werden: 1. Legen Sie den Fernseher mit dem Bildschirm auf eine flache Arbeitsfläche. Legen Sie ein Tuch unter, um den Bildschirm zu schützen. 2. Schrauben Sie die Halterung für den Standfuß unten am Fernseher ab (bewahren Sie den Standfuß für späteren Gebrauch auf). -
Seite 46: Vorderes Bedienfeld
Vorderes Bedienfeld 1 Sensor für Fernbedienung 2 Status-LED: BLAU: eingeschaltet ROT: Stand-by-Modus 3 Funktionstasten OPEN/CLOSE PLAY/PAUSE Menü der Eingangsquellen anzeigen. SOURCE Hauptmenü anzeigen. MENU CH+/CH- Im TV-Modus schalten Sie mit CH+ oder CH- zwischen den Kanälen auf und ab. Im MENÜ wählen Sie mit CH+ oder CH- einen Menüpunkt. Lautstärke einstellen. -
Seite 47: Tv-Anschlussfeld
TV-Anschlussfeld Eingang L/R AUDIO Video Eingang Digital Audio Ausgang S/PDIF Eingang YPbPr Eingang SCART Eingang HDMI2 Eingang Eingang HDMI1 HEADPHONE Analog Audio Ausgang Eingang COMMON INTERFACE (CI) Eingang PC AUDIO Eingang Eingang ANTENNE/Kabel... -
Seite 48: Fernseher Anschließen
FERNSEHER ANSCHLIEßEN ANTENNE ANSCHLIEßEN Schließen Sie die Antenne auf der Rückseite des Fernsehers am Anschluss IN (RF) an. SIGNAL VERBESSERN Zur Verbesserung schlechter Bildqualität in bestimmten Bereichen benutzen Sie einen Antennenverstärker (nicht mitgeliefert). PC AM FERNSEHER ANSCHLIEßEN Sie können den Fernseher ebenfalls als Monitor für Ihren PC benutzen, der Anschluss erfolgt über ein VGA-Kabel (nicht mitgeliefert). Lesen Sie in der Bedienungsanleitung Ihres Computers nach, ob dieser einen VGA-Anschluss hat. -
Seite 49: Common Interface
COMMON INTERFACE Der Schacht Common Interface (CI) dient der Aufnahme des Conditional Access Moduls (CAM) und der SmartCard für Bezahlsender. Bitte wenden Sie sich an Ihren Dienstanbieter für weitere Informationen. Bitte beachten Sie, dass CI-Module und SmartCards von uns nicht geliefert werden. Warnung •... -
Seite 50: Fernbedienung
Fernbedienung 1. EINSCHALTEN: Drücken Sie die Taste zum Einschalten des Fernsehgerätes. 3. P. Modus: Umschalten zum Bildmodus. 4. INFO: Drücken Sie die Taste, um den aktuellen Signalstatus, inklusive der Eingangsquelle und dem Kanal-Audio-Modus anzuzeigen. 5. AUDIO l/ll: Drücken Sie die Taste, um MONO, Nicam Stereo für den ATV Kanal auszuwählen. -
Seite 51: Fernbedienung Dvd Abschnitt
Fernbedienung DVD Abschnitt 2. D.MENÜ: Drücken Sie während der Wiedergabe der DVD auf Menü, um das Diskettenmenü anzuzeigen. 5. AUDIO: Änderungen an der Audiosprache und eines Audiokanals. 6. UNTERTITEL: Drücken Sie die Taste, um die verschiedenen Überschriften abzusuchen (erfordert, dass die Diskette unterstützt wird). - Seite 52 Batterien in die Fernbedienung einsetzen 1. Öffnen Sie das Batteriefach. 2. Setzen Sie 2 AAA 5-V-Batterien mit korrekter Polarität ein, so wie im Batteriefach angezeigt. 3. Schließen Sie das Batteriefach wieder. Tauschen Sie die Batterien aus, wenn die Reichweite der Fernbedienung nachlässt. Bitte beachten Sie: 1) Benutzen Sie Alkali-Batterien.
-
Seite 53: Bedienungshinweise
BEDIENUNGSHINWEISE Installation Der Installationsmodus erscheint nur beim ersten Start des Fernsehers oder nach Zurücksetzen des Fernsehers auf Werkseinstellungen. 1. Drücken Sie die Tasten, um im Menü zu navigieren und die Einstellungen zu ändern. Drücken Sie die OK Taste, um die Auswahl zu bestätigen.Wählen Sie die gewünschte Sprache aus, in der das Menü angezeigt werden soll und wählen Sie zwischen Zuhause- oder Geschäftsmodus. -
Seite 54: Kanalmenü
3. Kanalsuchlauf beginnt. Dies kann bis zu 6 Minuten dauern. In der Anzeige sehen Sie den Fortschritt und die Anzahl der gefundenen Kanäle. 4. Wenn Sie den ATV-Suchlauf überspringen möchten, drücken Sie die MENU Taste, um den Suchlauf während des Vorgangs zu unterbrechen. -
Seite 55: Automatischer Kanalsuchlauf (Dvb-C)
Im Tuning Typ Menü drücken Sie die Tasten , um ATV, DTV oder DTV + ATV auszuwählen.Drücken Sie die Taste drücken Sie dann die Tasten , um das Land auszuwählen in welchem das Fernsehgerät betrieben wird. Drücken Sie die OK Taste, um die Auswahl zu bestätigen. - Seite 56 Drücken Sie die Tasten , um den Such-Typ, Frequenz, Netzwerk ID und Symbol (Ks/S) auszuwählen und drücken Sie die OK Taste zum Bestätigen. 5. Im Tuning Typ Menü drücken Sie die Tasten , um ATV, DTV oder DTV + ATV auszuwählen. Drücken Sie die Taste drücken Sie dann die Tasten , um das Land auszuwählen in welchem das Fernsehgerät betrieben wird.
-
Seite 57: Dtv Manueller Kanalsuchlauf (Dvb-C)
Alle Kanäle inklusive ATV, DTV und Radio können gleichzeitig durchsucht werden, wenn der Such-Typ DTV+ATV ist. Alle gespeicherten Kanäle gehen nach dem automatischen Suchlauf verloren. Nach dem automatischen Suchlauf, springt der Kanal zum ersten DTV-Kanal. 2.1 DTV Manueller Kanalsuchlauf (DVB-T) 1. -
Seite 58: Überspringen
3) ATV Manueller Kanalsuchlauf: Stellen Sie das Tonsystem zur Suche nach Analogkanälen ein, dann nehmen Sie die Feinabstimmung vor und speichern Sie den gewählten Kanal. BITTE BEACHTEN SIE: Drücken Sie die rote Videotexttaste zum Speichern eines manuell gesuchten Kanals. 4). Kanal bearbeiten: Sie können Kanäle löschen, umbenennen, verschieben, überspringen und als Favoriten hinterlegen. - Seite 59 Drücken Sie zur Auswahl des Kanals und drücken Sie die blaue Taste, um diesen Kanal zu überspringen. Rechts vom Kanal wird angezeigt. Zur Anzeige des übersprungenen Kanals drücken Sie zunächst wieder die blaue Taste, um die Funktion aufzuheben. Das Symbol erlischt.
-
Seite 60: Einstellungsmenü
Bitte beachten Sie: Automatische Lautstärkenregelung (Auto Volume) steht Ihnen nur zur Verfügung, wenn die Lautstärke des Eingangssignals zu hoch oder das Signal verzerrt ist. 4. ZEITMENÜ Das vierte Menü ist das Zeitmenü (TIME). Hier stellen Sie Uhrzeit, Ein- und Ausschaltzeit, SleepTimer usw. ein. Drücken Sie Navigation und OK zur Bestätigung. -
Seite 61: Epg-Menü (Elektronische Programmzeitschrift)
automatische Abschaltung aktiviert sein soll?) Drücken Sie auf die rechte Pfeiltaste und wählen Sie Nein (NO) aus. Der TV Bildschirm kehrt zum Optionsmenü zurück und die Option automatisches Abschalten (4h) wird angezeigt. Automatische Abschaltung (4h) AUS Automatic power-down(4H) Um zum automatischen Abschalten nach 4 Stunden zurückzukehren, wiederholen Sie den oben beschriebenen Vorgang, nur dass Sie die linke Pfeiltaste drücken, um JA (YES) auszuwählen. -
Seite 62: Pvr-Funktion
Planung Drücken Sie die gelbe Taste, um die Planungsliste (Schedule) anzuzeigen, drücken Sie zur Auswahl der Liste und drücken Sie die rote Taste zum Löschen der Planungsliste. Aufnahme Drücken Sie die rote Taste, um die Aufnahme des Programms einzustellen. Erinnerung Drücken Sie die blaue Taste und stellen Sie eine Erinnerungszeit ein. - Seite 63 Rufen Sie das PVR-Dateisystem wie unten beschrieben vom Einstellungsmenü aus auf. Laufwerk wählen (Select Disk): Wählen Sie das Laufwerk zur Aufnahme. Prüfe PVR-Dateisystem (Check PVR File System): Vergewissern Sie sich, dass das PVR-Dateisystem richtig konfiguriert ist. Format: (Wir empfehlen, das Gerät mit „High Speed FS“ zu formatieren, wodurch sich die Aufnahme beschleunigt.)
- Seite 64 Nach Beendigung der Formatierung erhalten Sie nachstehendes Menü: Bei Auswahl von „Hi Speed FS“ können Sie die TimeShift-Größe einstellen: Während der DTV-Wiedergabe wählen Sie den gewünschten Kanal, dann drücken Sie „Aufnahme“ (Record) zur Anzeige des Aufnahmemenüs. Drücken Sie erneut „Aufnahme“ (Record). Das Aufnahmemenü erlischt und „REC“ wird oben links im Bild angezeigt. Das Symbol erlischt, nachdem Sie die Stopptaste drücken und damit die Aufnahme stoppen.
-
Seite 65: Timeshift-Funktion
3. Nicht alle USB-Geräte sind kompatibel. Im Folgenden finden Sie eine Liste der empfohlenen USB Festplatten. Modelle die nicht unten aufgelistet sind, können kompatibel sein, aber es wird keine Garantie für deren Funktion übernommen. 9. TimeShift-Funktion 1. Vorbereitung der Aufnahme Mit dieser Funktion können Sie das aktuelle Programm unterbrechen und auf einem USB-Speichermedium zwischenspeichern. -
Seite 66: Limitierungen Der Timeshift-Funktion
Limitierungen der TimeShift-Funktion: 1. Bei aktivierter TimeShift-Funktion stehen Ihnen nur WIEDERGABE/PAUSE/STOPP/VORLAUF/RÜCKLAUF/VOL+/VOL-/MUTE sowie einige allgemeine Funktionstasten (ENTER/EXIT/Navigation) zur Verfügung. 2. Die Videowiedergabe ist nicht gleichmäßig und kann springen, falls die USB-Aufnahmegeschwindigkeit nicht den Mindestanforderungen entspricht. 3. Ziehen Sie das USB-Speichermedium nicht ab, schalten Sie das Gerät während der TimeShift-Funktion nicht aus. Bei Verlust des Signals schaltet sich das Gerät aus. - Seite 67 Wählen Sie mit oder die gewünschte Datei aus. Das Vorschaufenster wird angezeigt. Drücken Sie um die Datei im Vollbildmodus wiederzugeben. Während der Wiedergabe (Foto, Film oder Text) drücken Sie OK oder INFO zur Anzeige der Steuerungsleiste. Drücken Sie zur Auswahl der Funktion und OK zur Bestätigung. Drücken Sie oder EXIT auf Ihrer Fernbedienung um die Steuerleiste zu verlassen.
- Seite 68 Hotel-Modus: Um in den Hotel-Modus zu gelangen, geben Sie bitte die folgenden Tastenkombinationen auf Ihrer Fernbedienung ein: Drücken Sie erst „Source“ und geben auf dem Ziffernfeld „1001“ ein. Hotel-Menü: Hier können Sie den Hotel-Modus aktivieren oder deaktivieren. Wenn der Hotel-Modus aktiviert ist, sind die nachfolgenden Funktionen für den Nutzer nicht verfügbar.
-
Seite 69: Dvd Seitenwand
05 DVD Seitenwand Öffnen/Schließen Abspielen/Pause ACHTUNG Dieser DVD Player ist mit einem Laser der Klasse 1 ausgestattet, der Ihre Augen schädigen kann. Versuchen Sie nicht, das Gerät zu öffnen, um selbst Einstellungen vorzunehmen. Lassen Sie alle Servicearbeiten von qualifiziertem Personal durchführen. Merkmale Diskettenformate, die von diesem Player unterstützt werden: MPEG4 Dateien auf Disketten... -
Seite 70: Menü Betrieb
TV Bildformat Seitenverhältnis DVD Video Kindersicherung Dieses Produkt beinhaltet eine Copyright Schutztechnologie, die vor Verfahrensansprüchen, einigen US Patenten oder Rechten auf geistiges Eigentum der Macro Vision Corporation und anderen Besitzern von Rechten geschützt ist. Die Verwendung dieser Copyright Schutztechnologie muss durch Macro Vision Corporation autorisiert werden und nur für die Verwendung zu Hause oder für andere begrenzte Vorführungen gedacht ist. -
Seite 71: Video Einrichtung
MPEG4 Untertitel (optional) Wählen Sie verschiedene MPEG4 Untertitel Kodieroptionen aus. Hinweis: Nicht alle Player unterstützen diese Position. Audio Wählen Sie die eingebauten Sprachoptionen zur Diskettensynchronisation aus. DVD Menü Diese Option bietet die Sprachoptionen des Filmmenüs an. VIDEO EINRICHTUNG Wählen Sie Video im Einrichtungsmenü aus und das Video Untermenü wird angezeigt. Video Untermenü: SYSTEMEINRICHTUNG Bildseitenverhältnis... -
Seite 72: Passwort Einrichten
Hinweis: Ein Passwort ist vor der Einstellung der Kindersicherung erforderlich. Passwort einrichten Geben Sie vier Ziffern (Passwort) ein und drücken Sie dann EINGABE zum Bestätigen. Hinweis: Wenn Sie Ihr Passwort vergessen haben, verwenden Sie bitte das universelle Passwort 6666 zum Entsperren. EINRICHTUNG VERSCHIEDENES Wählen Sie MISC aus dem Einrichtungsmenü... -
Seite 73: Ihre Dvd Schützen Disketten
Browseransicht: Diese Option ermöglicht Ihnen, das Trackverzeichnis anzuzeigen, Zum Programm hinzufügen: Diese Option ermöglicht Ihnen, Ihre eigenen Abspielliste im Trackverzeichnis zu erstellen. Programm löschen: Diese Option ermöglicht Ihnen, eine von Ihnen erzeugte Abspielliste zu löschen. BILD CD WIEDERGABE Die BILD CD Diskette hat eine Verzeichnisstruktur wie im folgenden Bild dargestellt. Drücken Sie die Richtungstaste, um das Hauptverzeichnis auszuwählen und drücken Sie dann die OK Taste, um das Unterverzeichnis aufzurufen. -
Seite 74: Dvd Fehlerbehebung
06 DVD Fehlerbehebung Wenn Sie weitere Fragen haben, lesen Sie bitte in den unten stehenden Anweisungen zur Fehlerbehebung nach: KEIN BILD ODER TON Stellen Sie sicher, dass das Gerät eingeschaltet ist. Stellen Sie sicher, dass die Steckdose betriebsbereit ist. Stellen Sie sicher, dass das Stromkabel nicht beschädigt ist. Stellen Sie sicher, dass der Stromstecker fest in der Steckdose eingesteckt ist. -
Seite 75: Störungserkennung
Störungserkennung Problem Überprüfen Bild verschneit gestört Antennenposition, Ausrichtung oder Anschluss Schatten normaler Ton Antennenposition, Ausrichtung oder Anschluss Störungen gestört elektronische Geräte, Fahrzeug/Motorrad, Neonlicht normales Bild stummgeschaltet Lautstärke (stummgeschaltet oder Audioanschlüsse nicht korrekt) Kein Netzanschluss, kein Bild stummgeschaltet Gerät ausgeschaltet, Kontrast und Helligkeit/Lautstärke einstellen. -
Seite 76: Spezifikationen
Spezifikationen Farbsystem PAL-B/G, I, D/K SECAM- B/G, D/K L, L' Tonsystem B/G, DK, I, L, L' Videoeingänge SCART, YPbPr, AV, VGA, HDMI, USB. Y/Pb/Pr 480i/p, 576i/p, 720p, 1080i, 1080p HDMI 480i/p, 576i/p, 720p, 1080i, 1080p Spannungsversorgung 100-240V~50/60Hz 100-240V~50/60Hz 100-240V~50/60Hz 100-240V~50/60Hz 30W(19“) 38W(22“) 40W(24“) - Seite 251 D806 D806 T102 T102 EFD25 EFD25 TO-220B TO-220B Q806 Q806 T103 T103 EFD25 EFD25 SBR20100 SBR20100 D803 D803 D804 D804 C1038 C1038 C1040 C1040 B601001 B601001 C1041 C1041 12VA C1022 C1022 2A06 2A06 2A06 2A06 0.1uF-0603 0.1uF-0603 223/25V/0805 223/25V/0805 TO252-DPAK TO252-DPAK 680PF 680PF...
