Boiler Elektro
Inhaltsverzeichnis
Verwendete Symbole ............................................................ 2
Model .................................................................................... 2
Einbauanweisung
Platzwahl und Montage .................................................... 2
Wasseranschluss ............................................................... 3
Einbau des Sicherheits-/Ablassventils .................................. 3
Verlegung der Wasserleitungen ........................................... 3
Montage des Bedienteils .................................................. 4
Funktionsprüfung .............................................................. 4
Warnhinweise ..................................................................... 4
Verwendete Symbole
Einbau und Reparatur des Geräts darf nur vom
Fachmann durchgeführt werden.
Symbol weist auf mögliche Gefahren hin.
Hinweis mit Informationen und Tipps.
Model
Boiler Elektro (BE 14)
2

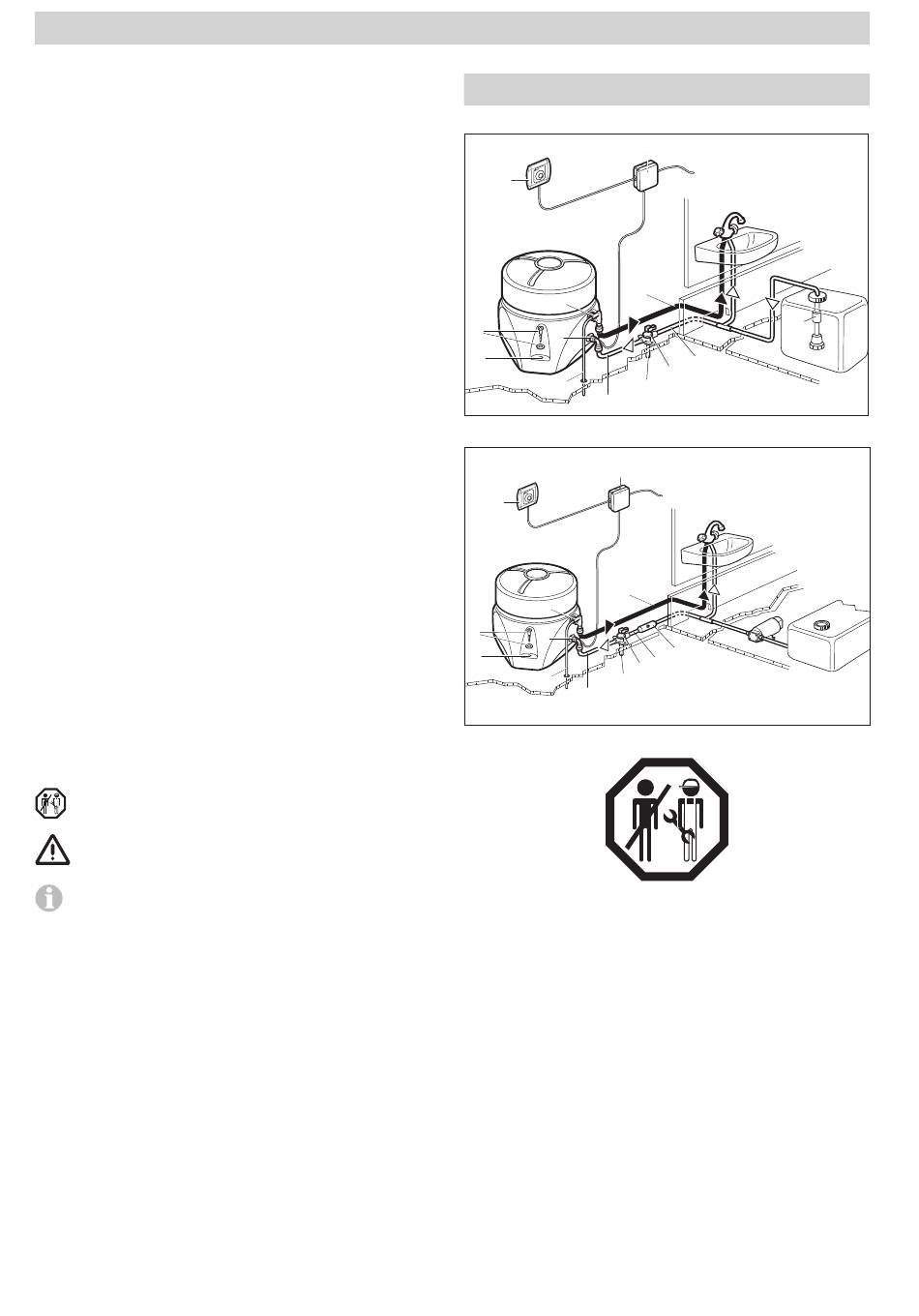

Einbauanweisung
24
20
17
5
1
6
2
14
16
Bild A
24
20
17
5
1
6
2
14
8
16
Bild B
Einbau und Reparatur des Gerätes darf nur vom Fach-
mann durchgeführt werden. Vor Beginn der Arbeiten
Einbauanweisung sorgfältig durchlesen und befolgen!
Das Jahr der ersten Inbetriebnahme muss auf dem
Typenschild angekreuzt werden.
Platzwahl und Montage
Einbauort (nicht im Einbauraum hinter der Heizung) so wäh-
len, dass die Warmwasserleitungen möglichst kurz verlegt
werden können. Der Boiler muss für Servicearbeiten jederzeit
gut zugänglich sein, sowie leicht aus- und eingebaut werden
können.
Boiler mit den mitgelieferten Schrauben B 5,5 x 70 und
Scheiben (1) auf geeignetem Untergrund (Schichtholzplatte,
einlaminierte Holzleisten oder Metallboden) sicher am Fahr-
zeugboden anschrauben. Zur Verstärkung des Isoliermantels
müssen die werkseitig vormontierten Stützhülsen (2) immer
verwendet werden.
3
9
7
8
4
9
7
