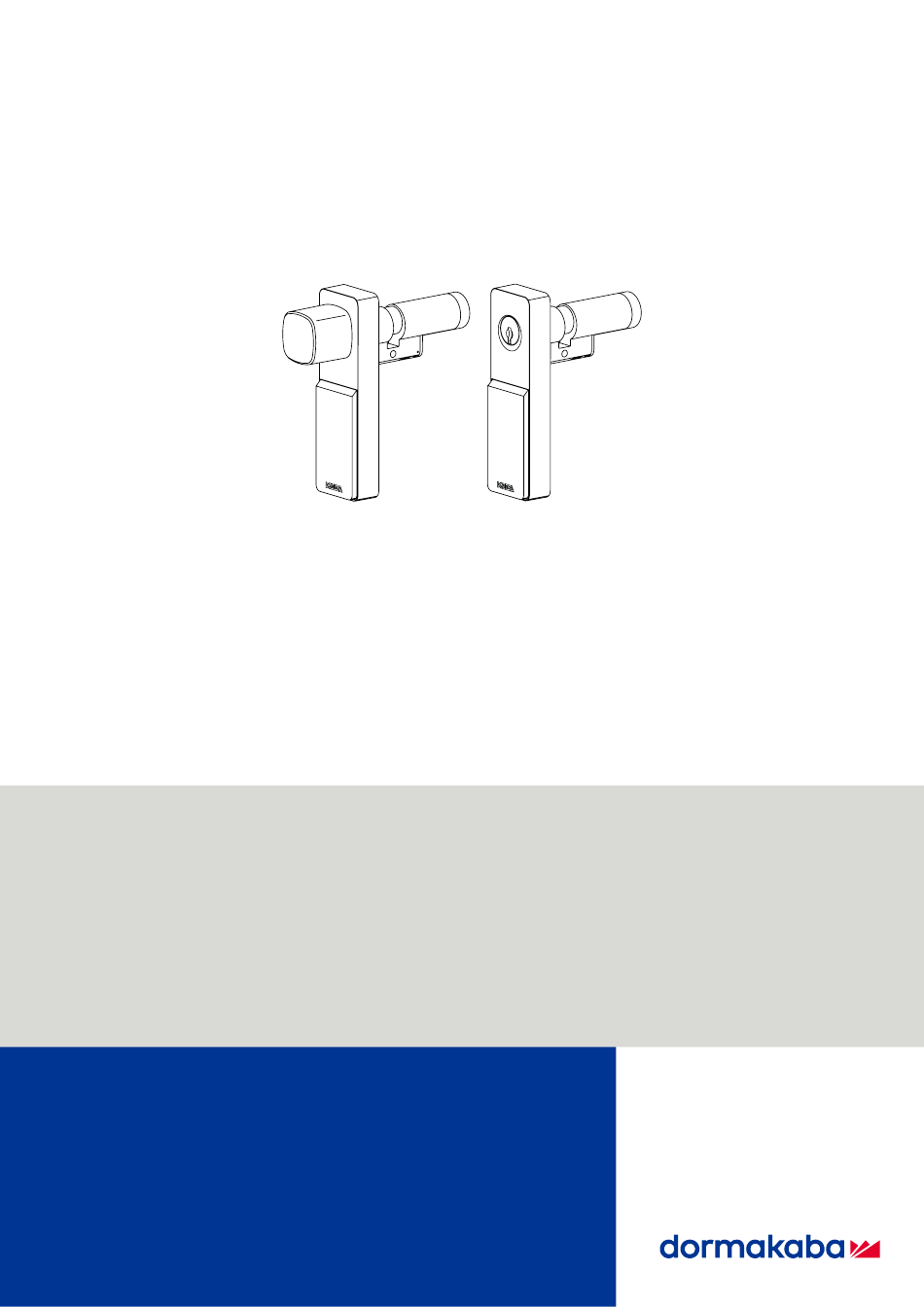

- Seite 1 Mechatronikzylinder Aufsetz Rundprofilzylinder Technisches Handbuch Aufsetz Rundprofilzylinder - 03/2018...
- Seite 2 Copyright © dormakaba 2018 Alle Rechte vorbehalten. Diese Dokumentation darf ohne schriftliche Genehmigung der dormakaba Schweiz AG auf keine Weise reprodu- ziert oder anderweitig weiterverwendet werden. Alle Namen und Logos von Produkten und Dienstleistungen Dritter sind Eigentum der jeweiligen Rechtsinhaber.
-
Seite 3: Inhaltsverzeichnis
Technisches Handbuch Inhaltsverzeichnis Inhaltsverzeichnis Zu diesem Dokument 5 Gültigkeit 5 Zielgruppe 5 Inhalt und Zweck 5 Ergänzende Dokumente 5 Abkürzungen/Begriffsdefinition 6 Gefahrenkategorien 6 Hinweise 7 Symbole 7 Grundlegende Sicherheitshinweise 8 Bestimmungsgemäße Verwendung 8 Produktveränderung 8 Einsatz in Notausgangs- oder Paniktürverschlüssen 8 Einsatzbereiche 8... - Seite 4 Inhaltsverzeichnis Technisches Handbuch Benutzermedien 38 Karte verwenden 39 Programmer verwenden 40 Programmierstrukturen 41 5.6.1 A/B Struktur 41 5.6.2 B-Struktur 41 Programmieren mit Medien 42 5.7.1 Oberstes Master-Medium festlegen 42 5.7.2 A/B Struktur anlegen 43 5.7.3 Zutrittsberechtigungen erteilen 44 5.7.4 Einzelne Zutrittsberechtigungen aufheben 45 5.7.5 Master-B aus der Komponente löschen...
-
Seite 5: Zu Diesem Dokument
1.1 Gültigkeit Dieses Dokument beschreibt das Produkt: Produktbezeichnung: Mechatronikzylinder Aufsetz Typen: 1547-K5 Mechatronikzylinder Aufsetz Rundprofil (22 mm) 1548-K5 Mechatronikzylinder DK (Drehknopf) Aufsetz Rundprofil (22 mm) Alle Varianten sind in der Ausführung "wireless" verfügbar. 1.2 Zielgruppe Diese Dokumentation richtet sich an Fachkräfte. -
Seite 6: Abkürzungen/Begriffsdefinition
Zu diesem Dokument Technisches Handbuch 1.5 Abkürzungen/Begriffsdefinition Um das Lesen des Dokuments zu vereinfachen, werden die folgenden Kurzbezeichnungen für die Produktbezeichnungen verwendet: Kurzbezeichnung Produktbezeichnung Programmer dormakaba Programmer 1460 Programmer 1460 dormakaba Programmer 1460 Programmer Kaba Programmer 1364 Mechatronikzylinder Mechatronikzylinder Aufsetzgehäuse Zylinder Mechatronikzylinder Aufsetzgehäuse... -
Seite 7: Hinweise
Technisches Handbuch Zu diesem Dokument 1.7 Hinweise Die mit dem Symbol gekennzeichneten Hinweise bitte besonders beachten! Anwendungstipps, nützliche Informationen. Sie helfen, das Produkt und dessen Funktionen optimal zu nutzen. 1.8 Symbole Je nach Gefahrenquelle werden für Gefahrenhinweise Symbole mit folgender Bedeutung ver- wendet. -
Seite 8: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise Technisches Handbuch 2 Grundlegende Sicherheitshinweise Dieses Produkt ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln aufgebaut. Dennoch können im Umgang mit diesem Produkt Gefahren für Personen und Sachwerte ausgehen. Die folgenden Sicherheitshinweise lesen und beachten, bevor das Produkt verwendet wird. 2.1 Bestimmungsgemäße Verwendung Dieses Produkt ist ausschließlich zu der im Kapitel Produktbeschreibung erläuterten Verwen- dung bestimmt. -
Seite 9: Esd-Schutzmaßnahmen
Technisches Handbuch Grundlegende Sicherheitshinweise 2.5 ESD-Schutzmaßnahmen ACHTUNG Gefahr für elektronische Komponenten durch elektrostatische Entladung. Durch unsachgemäßen Umgang mit elektronischen Leiterplatten oder Komponenten können Schäden entstehen, die zum völligen Ausfall oder zu sporadischen Fehlern führen. • Bei Installation und Reparatur des Produkts sind die allgemeinen ESD-Schutzmaßnahmen zu beachten. -
Seite 10: Produktbeschreibung
Produktbeschreibung Technisches Handbuch 3 Produktbeschreibung Dieses Kapitel gibt einen Überblick über das Produkt und liefert Informationen zu technischen Daten. 3.1 Übersicht Drehknopfzylinder und Doppelzylinder: Der Kaba Mechatronikzylinder Aufsetz ist ein Schließzylinder 22 mm Schweizer Rundprofilzy- linder mit RFID Antenne, Versperrmodul und E-Modul. Das Aufsetzgehäuse wird mit dem E- Modul auf der Türinnenseite direkt am Zylinder befestigt. -
Seite 11: Aufbau
Technisches Handbuch Produktbeschreibung 3.1.1 Aufbau 3.1.1.1 Drehknopfzylinder Drehknopf E-Modul Deckel Halteblech Gehäuse Mechatronikzylinder Funkmodul (optional) Versperrmodul Flachbandkabel Antenne Aufsetz E-Modul 3.1.1.2 Doppelzylinder Deckel Halteblech Gehäuse Mechatronikzylinder Funkmodul (optional) Versperrmodul Flachbandkabel Antenne E-Modul Aufsetz E-Modul Aufsetz Rundprofilzylinder - 03/2018 Mechatronikzylinder Aufsetz... -
Seite 12: Lieferumfang
Produktbeschreibung Technisches Handbuch 3.2 Lieferumfang • 1 Mechatronikzylinder • 1 Aufsetz E-Modul • 1 Stulpschraube, Typ Pozi • 1 Batterie, Typ CR2 Lithium • 1 Kurzanleitung 3.3 Zubehör (optional) • E320 wireless Erweiterung • Adapterplatten • Abdeckung Stegausschnitt Bestellnummern und weiteres Zubehör siehe Katalog. Mechatronikzylinder Aufsetz Aufsetz Rundprofilzylinder - 03/2018... -
Seite 13: Technische Daten
Technisches Handbuch Produktbeschreibung 3.4 Technische Daten Technische Daten Abmessungen Aufsetzgehäuse B x H 37,6x127 mm Drehknopf (Option) Ø x L 36x29 mm Dornmaß 20 mm Tür nach innen öffnend (alle Varianten) 30 mm Tür nach außen öffnend (Standard Drehknopf) (Tür- falz 10 mm) Stromversorgung Batterie... -
Seite 14: Abmessungen
Produktbeschreibung Technisches Handbuch 3.4.1 Abmessungen Variante Doppelzylinder LB=B+(≥16) 4 mm 37.6 19.5 Variante Drehknauf LB=B+(≥16) 4 mm 19.5 37.6 47.5 Mechatronikzylinder Aufsetz Aufsetz Rundprofilzylinder - 03/2018... -
Seite 15: Konformität
Technisches Handbuch Produktbeschreibung Adapterplatten 4555-12/2 4555-13/2 A 3x A 3x A: Ø5.5 / Ø10.4 x 90° A: Ø5.5 / Ø10.4 x 90° Breite Adapterplatte: Schmale Adapterplatte: − für horizontale Rosettenbohrung − für vertikale Rosettenbohrung 3.5 Konformität Dieses Produkt entspricht den EU-Richtlinien 2014/53/EU Funkgeräte-Richtlinie 2011/65/EU... -
Seite 16: Installation
Installation Technisches Handbuch 4 Installation Dieses Kapitel beschreibt die Installation des Produkts. 4.1 Hinweise Die in diesem Dokument beschriebenen Anweisungen und Anleitungen zu Installation, Inbe- triebnahme, Betrieb, Wartung und Service des Produkts sind verbindlich und einzuhalten. Alle Komponenten des Produkts müssen installiert werden. An der Tür angebrachte Teile dürfen die Funktion des Mechatronikzylinders nicht beeinträchti- gen. -
Seite 17: Installationsvarianten
Technisches Handbuch Installation 4.2.3 Installationsvarianten Installation Innenbeschlag ohne Stegausschnitt [} 4.2.4] • Der Innenbeschlag ohne Stegausschnitt sowie das Halteblech müssen abgeschraubt wer- den. Installation Innenbeschlag mit Stegausschnitt [} 4.3] • Der Innenbeschlag mit Stegausschnitt und das Halteblech müssen nicht abgeschraubt werden. 4.2.4 Installation ohne Stegausschnitt 4.2.5 Drehknopf demontieren... - Seite 18 Installation Technisches Handbuch Beide Schnapper mit dem Multitool nach oben drücken. ð Die Schnapper werden gelöst. Den Deckel unten nach vorne abziehen. Die Batterie entfernen. Beide Schrauben lösen. Hinweis: Beide Schrauben nur soweit lösen, bis sich das Gehäuse abnehmen lässt. ð...
-
Seite 19: Halteblech Lösen Und Abziehen
Technisches Handbuch Installation Die Verriegelung der Buchse öffnen. Das Flachbandkabel abziehen. 4.2.7 Halteblech lösen und abziehen 4 mm Die Schraube des Halteblechs lösen. ACHTUNG Beschädigungen des Flachbandkabels verhindern. Das Flachbandkabel so demontieren, dass es nicht gequetscht, ausgerissen oder durch un- sachgemäße Behandlung beschädigt werden kann. - Seite 20 Installation Technisches Handbuch Das Halteblech nach vorne abziehen. Mechatronikzylinder Aufsetz Aufsetz Rundprofilzylinder - 03/2018...
-
Seite 21: Zylinder Ins Einsteckschloss Einbauen
Technisches Handbuch Installation 4.2.8 Zylinder ins Einsteckschloss einbauen ≥16 ≥ 7.5 Tür Außenbeschlag oder Außenrosette Antenne ü Einsteckschloss eingebaut Adapterplatte montiert, je nach Situation ü ü Innenbeschlag von der Tür abgeschraubt, je nach Situation Den Mitnehmer des Zylinders parallel zum Zylindersteg ausrichten. Den Zylinder mit Aufsetz E-Modul von der Türinnenseite ins Einsteckschloss schieben. -
Seite 22: Halteblech, Gehäuse Und Deckel Befestigen
Installation Technisches Handbuch 4.2.9 Halteblech, Gehäuse und Deckel befestigen ACHTUNG Beschädigungen des Flachbandkabels verhindern. Das Flachbandkabel so montieren, dass es nicht gequetscht, ausgerissen oder durch unsach- gemäße Behandlung beschädigt werden kann. Das Flachbandkabel durch den Beschlag und/oder die Adapterplatte führen. Den Beschlag festschrauben. - Seite 23 Technisches Handbuch Installation Das Flachbandkabel so in die Buchse stecken, dass die Leiterbahnen des Flachbandka- bels sichtbar sind. Die Verriegelung schließen. Das Flachbandkabel hinter die Leiterplatte stecken. Aufsetz Rundprofilzylinder - 03/2018 Mechatronikzylinder Aufsetz...
- Seite 24 Installation Technisches Handbuch Das Gehäuse aufsetzen. Beide Schrauben festschrauben. Unter Beachtung der Polarität die Batterie einsetzen oder die Kontaktschutzfolie entfernen. » Die Batterie ist eingesetzt. Den Deckel oben einführen. Beide Schnapper mit den Fingern nach oben drücken. Den Deckel gegen das Gehäuse drücken. Mechatronikzylinder Aufsetz Aufsetz Rundprofilzylinder - 03/2018...
-
Seite 25: Drehknopf Aufstecken
Technisches Handbuch Installation » Der Deckel rastet ein. die Schutzfolie vom Deckel entfernen. Eine Funktionskontrolle durchführen [} 7.3] 4.2.10 Drehknopf aufstecken Drehknopf wie abgebildet auf die Kerbe ausrichten. Drehknopf auf Zylinderachse stecken. ð Der Drehknopf rastet ein. Festen Sitz des Drehknopfs durch Ziehen prüfen. 4.2.11 Innenknauf «klein»... -
Seite 26: Gehäuse Demontieren
Installation Technisches Handbuch Das Multitool mit der schmalen Klaue zwischen Drehknopf und Beschlag einführen. Das Multitool gegen den Beschlag drücken. ð Die Verschlussfeder löst sich. Den Drehknopf abziehen. 4.3.2 Gehäuse demontieren Beide Schnapper mit dem Multitool nach oben drücken. ð Die Schnapper werden gelöst. Den Deckel unten nach vorne abziehen. - Seite 27 Technisches Handbuch Installation Beide Schrauben lösen. Hinweis: Beide Schrauben nur soweit lösen, bis sich das Gehäuse abnehmen lässt. ð Die beiden Schrauben bleiben am Gehäuse. 5. Das Gehäuse abziehen. Die Verriegelung der Buchse öffnen. Aufsetz Rundprofilzylinder - 03/2018 Mechatronikzylinder Aufsetz...
-
Seite 28: Halteblech Lösen
Installation Technisches Handbuch Das Flachbandkabel abziehen. 4.3.3 Halteblech lösen ACHTUNG Beschädigungen des Flachbandkabels verhindern. Halteblech so montieren, dass das Flachbandkabel nicht gequetscht, ausgerissen oder durch unsachgemäße Behandlung beschädigt werden kann. 4 mm Die Schraube lösen. ð Das Halteblech verbleibt auf dem Zylinder. 4.3.4 Zylinder ins Einsteckschloss einbauen ≥16... - Seite 29 Technisches Handbuch Installation ü Adapterplatte montiert, je nach Situation ü Innenbeschlag von der Tür abgeschraubt, je nach Situation Den Mitnehmer des Zylinders parallel zum Zylindersteg ausrichten. Den Zylinder mit Aufsetz E-Modul von der Türinnenseite ins Einsteckschloss schieben. Die Zylinderantenne im Einsteckschloss ausrichten. Hinweis: Die Antenne (3) muss mindestens 4 mm aus dem Außenbeschlag (2) hervorste- hen.
-
Seite 30: Halteblech, Gehäuse Und Deckel Befestigen
Installation Technisches Handbuch 4.3.5 Halteblech, Gehäuse und Deckel befestigen ACHTUNG Beschädigungen des Flachbandkabels verhindern. Das Flachbandkabel so montieren, dass es nicht gequetscht, ausgerissen oder durch unsach- gemäße Behandlung beschädigt werden kann. Das Flachbandkabel durch den Beschlag und/oder die Adapterplatte führen. Den Beschlag festschrauben. - Seite 31 Technisches Handbuch Installation Das Flachbandkabel so in die Buchse stecken, dass die Leiterbahnen des Flachbandka- bels sichtbar sind. Die Verriegelung schließen. Das Flachbandkabel hinter die Leiterplatte stecken. Aufsetz Rundprofilzylinder - 03/2018 Mechatronikzylinder Aufsetz...
- Seite 32 Installation Technisches Handbuch Das Gehäuse aufsetzen. Beide Schrauben festschrauben. Unter Beachtung der Polarität die Batterie einsetzen oder die Kontaktschutzfolie entfernen. » Die Batterie ist eingesetzt. Den Deckel oben einführen. Beide Schnapper mit den Fingern nach oben drücken. Den Deckel gegen das Gehäuse drücken. Mechatronikzylinder Aufsetz Aufsetz Rundprofilzylinder - 03/2018...
-
Seite 33: Drehknopf Aufstecken
Technisches Handbuch Installation » Der Deckel rastet ein. die Schutzfolie vom Deckel entfernen. Eine Funktionskontrolle durchführen [} 7.3] 4.3.6 Drehknopf aufstecken Drehknopf wie abgebildet auf die Kerbe ausrichten. Drehknopf auf Zylinderachse stecken. ð Der Drehknopf rastet ein. Festen Sitz des Drehknopfs durch Ziehen prüfen. 4.4 Variante mit Funkmodul 4.4.1 Funkmodul montieren... -
Seite 34: Funkmodul Abziehen
Installation Technisches Handbuch Das Funkmodul wie abgebildet aufstecken. ð Das Funkmodul schnappt seitlich ein. 4.4.2 Funkmodul abziehen Batterie entfernen. Seitenwände wie abgebildet auseinander drücken. ð Beide Schnappverschlüsse geben Funkmodul frei. ACHTUNG Beschädigungen der Stiftleiste und des Funkmoduls verhindern. Funkmodul mit Stiftleiste parallel zum E-Modul abziehen, damit die Stiftleiste und das Funk- modul nicht beschädigt werden. - Seite 35 Technisches Handbuch Installation Funkmodul parallel zur Leiterplatte abziehen. Aufsetz Rundprofilzylinder - 03/2018 Mechatronikzylinder Aufsetz...
-
Seite 36: Halteblech Zusätzlich Befestigen
Installation Technisches Handbuch 4.5 Halteblech zusätzlich befestigen Das Halteblech kann je nach Situation zusätzlich mit Schrauben an einer Adapterplatte, die vorher auf das Türblatt geschraubt wurde, befestigt werden. Abmessungen der Adapterplatten siehe [} 3.4.1] Abmessungen. Anforderungen Schraube Position A • 2 Schrauben M4 (im Lieferumfang nicht enthalten) •... -
Seite 37: Komponente Programmieren / Konfigurieren
Technisches Handbuch Komponente Programmieren / Konfigurieren 5 Komponente Programmieren / Konfigurieren Durch das Programmieren / Konfigurieren der Komponente werden Zutrittsrechte und andere Rechte vergeben. Methoden zur Programmierung und Konfigurierung der Komponente • Mithilfe der Systemsoftware, siehe – Systembeschreibung – Dokumentation der eingesetzten Systemsoftware –... -
Seite 38: Benutzermedien
Komponente Programmieren / Konfigurieren Technisches Handbuch 5.3 Benutzermedien Alle Benutzermedien werden unter einem Master-B organisiert. Benutzermedium ACHTUNG Unberechtigter Zutritt mit verlorenem Medium Verlorenes Medium aus Komponenten entfernen: • Mit dem Master alle Zutrittsberechtigungen aufheben (aus der Whitelist entfernen), siehe Kapitel "Alle durch Master-B vergebenen Zutrittsberechtigungen aufheben". •... -
Seite 39: Karte Verwenden
Technisches Handbuch Komponente Programmieren / Konfigurieren 5.4 Karte verwenden (Anstelle von Schlüsseln) Sind Programmiermedien nicht als Schlüssel vorhanden, werden Karten verwendet. Die Kar- ten werden dem Mechatronikzylinder in einem Kartenhalter mit Booster vorgehalten. Beep ü Kartenhalter mit Booster ist vorhanden. Falls der Zylinder noch nicht aktiviert ist: Einen beliebigen Schlüssel ca. -
Seite 40: Programmer Verwenden
Komponente Programmieren / Konfigurieren Technisches Handbuch 5.5 Programmer verwenden • Mit dem Programmer 1460 können die Komponenten V4 konfiguriert, programmiert sowie die Firmware (FW) aktualisiert werden. • Mit dem Programmer 1364 können die Komponenten V3 konfiguriert und programmiert werden. Die Aktualisierung der Firmware (FW) wird zusammen mit dem Programmer 1460 durchgeführt. -
Seite 41: Programmierstrukturen
Technisches Handbuch Komponente Programmieren / Konfigurieren 5.6 Programmierstrukturen Organisation der Komponenten in einer A/B-Struktur oder in einer B-Struktur. 5.6.1 A/B Struktur Master-A Master-B Benutzermedien Master-A: • Maximal 200 Master-B anlegen • Keine Programmierung der Benutzermedien • Keine Programmierung von Zutrittsberechtigungen •... -
Seite 42: Programmieren Mit Medien
Komponente Programmieren / Konfigurieren Technisches Handbuch 5.7 Programmieren mit Medien Das Vorhalten eines Master-Mediums (ca. 1 s) aktiviert den Programmier-Modus. Programmier-Modus verlassen: Automatisch, 20 s nachdem das letzte Medium vorgehalten wurde (Time-out) oder durch erneutes Vorhalten des Master-Mediums (ca. 1 s). 5.7.1 Oberstes Master-Medium festlegen •... -
Seite 43: A/B Struktur Anlegen
Technisches Handbuch Komponente Programmieren / Konfigurieren 5.7.2 A/B Struktur anlegen Nach dem Einstecken des Master-A erhält die Komponente folgendes temporäres Recht: • Dem in den Zylinder eingesteckten Master-B das Recht erteilen, Benutzermedien Zutritts- rechte zu vergeben. Nach erneutem Einstecken des Master-A wird der Komponente das temporäre Recht wieder entzogen. -
Seite 44: Zutrittsberechtigungen Erteilen
Komponente Programmieren / Konfigurieren Technisches Handbuch 5.7.3 Zutrittsberechtigungen erteilen Nach dem Einstecken des Master-B erhält die Komponente folgendes temporäres Recht: • Dem in den Zylinder eingesteckten Benutzermedium die Zutrittsberechtigung erteilen (in Whitelist eintragen). Nach erneutem Einstecken des Master-B wird der Komponente das temporäre Recht wieder entzogen. -
Seite 45: Einzelne Zutrittsberechtigungen Aufheben
Technisches Handbuch Komponente Programmieren / Konfigurieren 5.7.4 Einzelne Zutrittsberechtigungen aufheben Nach dem Einstecken des Master-B erhält die Komponente folgendes temporäres Recht: • Dem in den Zylinder eingesteckten Benutzermedium die Zutrittsberechtigung entziehen (aus der Whitelist entfernen). Nach erneutem Einstecken des Master-B wird der Komponente das temporäre Recht wieder entzogen. -
Seite 46: Master-B Aus Der Komponente Löschen
Komponente Programmieren / Konfigurieren Technisches Handbuch 5.7.5 Master-B aus der Komponente löschen Nach dem Einstecken des Master-A erhält die Komponente folgende temporäre Rechte: • Alle durch den eingesteckten Master-B erteilten Zutrittsberechtigungen aufheben (aus der Whitelist entfernen). • Dem eingesteckten Master-B das Recht entziehen, Zutrittsberechtigungen zu erteilen. Nach erneutem Einstecken des Master-B werden der Komponente die temporären Rechte wieder entzogen. -
Seite 47: Alle Durch Master-B Vergebenen Zutrittsberechtigungen Aufheben
Technisches Handbuch Komponente Programmieren / Konfigurieren 5.7.6 Alle durch Master-B vergebenen Zutrittsberechtigungen aufheben Nach dem Einstecken des Master-B erhält die Komponente folgendes temporäres Recht: • Alle durch den Master-B erteilten Zutrittsberechtigungen aufheben (aus der Whitelist ent- fernen). Hinweis: Der Master-B behält das Recht, Zutrittsberechtigungen zu erteilen. Vorgehen ACHTUNG Datenverlust... -
Seite 48: Bedienung
Bedienung Technisches Handbuch 6 Bedienung Dieses Kapitel beschreibt die Bedienung des Produkts. 6.1 Bedienen des Mechatronikzylinders Der Mechatronikzylinder ist ein Schließzylinder mit Leseantenne und Permutation . Die Lese- antenne befindet sich an der Außenseite, die Permutation wie gewohnt im Zylinder. Der Me- chatronikzylinder wird durch Einstecken und Drehen des Benutzerschlüssels mit der Hand be- dient. -
Seite 49: Wartung
Technisches Handbuch Wartung 7 Wartung Dieses Kapitel beschreibt die Wartung des Produkts. 7.1 Wartungstabelle ACHTUNG Mechatronikzylinder können verklemmen. Die Mechatronikzylinder nicht schmieren. Komponenten Tätigkeiten Intervall Alle Typen Mechatro- Funktionskontrolle gemäß Anleitung 12 Monate nikzylinder Ersatz der Batterien 24 Monate Uhr (Der Komponen- Prüfen und Einstellen der Uhrzeit mit dem 12 Monate ten) -
Seite 50: Service
Service Technisches Handbuch 8 Service 8.1 Batterien ersetzen Beide Schnapper mit dem Multitool nach oben drücken. ð Die Schnapper werden gelöst. Den Deckel unten nach vorne abziehen. Alle Daten (Zutrittsberechtigungen, Konfigurationen und Traceback) bleiben im batterieunab- hängigen Speicher während des Batteriewechsels erhalten. Die Einstellungen der Uhr gehen nach 60 Sekunden verloren. - Seite 51 Technisches Handbuch Service Den Deckel oben einführen. Beide Schnapper mit den Fingern nach oben drücken. Den Deckel gegen das Gehäuse drücken. » Der Deckel rastet ein. Aufsetz Rundprofilzylinder - 03/2018 Mechatronikzylinder Aufsetz...
-
Seite 52: E-Modul Ersetzen
Service Technisches Handbuch 8.2 E-Modul ersetzen ACHTUNG Gefahr für elektronische Komponenten durch elektrostatische Entladung. Durch unsachgemäßen Umgang können elektrostatisch gefährdete Bauteile auf Leiterplatten beschädigt oder zerstört werden. • Allgemeine ESD-Schutzmaßnahmen beachten und anwenden. Drehknopf, Gehäuse und Batterie entfernt ü Verriegelung der Buchse öffnen. Flachbandkabel herausziehen. -
Seite 53: Konfigurationen Und Traceback
Technisches Handbuch Service Flachbandkabel so in die Buchse stecken, dass die Leiterbahnen vom Flachbandkabel sichtbar sind. 8. Verriegelung schließen. 9. Halteblech, Gehäuse und Deckel befestigen befestigen [} 4.2.9]. 10. Drehknopf befestigen [} 4.2.10]. 8.3 Konfigurationen und Traceback Die korrekt eingestellten Werte für Datum und Uhrzeit sichern ein aktuelles Zeitmanagement mit den Komponenten. -
Seite 54: Reset (Ini-Reset)
Service Technisches Handbuch 8.4 Reset (INI-Reset) INI-Reset vom E-Modul Mit einem INI-Reset lassen sich die Komponenten in den Lieferzustand zurücksetzen. ACHTUNG Datenverlust Bei einem INI-Reset werden alle bisher gespeicherten Einstellungen und Daten auf dem E-Mo- dul gelöscht. ACHTUNG Bevor Komponenten zum Service zurückgesendet werden, immer einen Reset an den Kompo- nenten ausführen. - Seite 55 Technisches Handbuch Service 8.4.1.2 Cardlink Mit Master-B INI-Reset mit Master-B Master B Beep Master-B ca. 15 s in den Zylinder 2x kurz Beep einstecken. -> Nach 15 s wird der INI-Reset aus- geführt. -> 2 kurze Signale ertönen. 15 s Mit Master-A INI-Reset mit Master-A Master A...
-
Seite 56: Reset Mit Programmer 1460
Service Technisches Handbuch 8.4.2 Reset mit Programmer 1460 Den Adapterschlüssel über das Programmierkabel mit dem Programmer 1460 verbinden. Den gültigen Master Schlüssel kurz in den Zylinder einstecken. Den Adapterschlüssel in den Zylinder einstecken. Das Menü Einstellungen auf dem Programmer 1460 öffnen. 5. -
Seite 57: Öffnung Bei Entladener Batterie
Technisches Handbuch Service 8.5 Öffnung bei entladener Batterie Wenn alle Alarmmeldungen bis zur vollständigen Entladung der Batterien ignoriert wurden, können die Zylinder nur noch mit dem Gerät Notspeisung und dem berechtigten Benutzer- schlüssel geöffnet werden. ACHTUNG Unberechtigter Zutritt durch unverschlossene Tür nicht ausgeschlossen. Nach einer Öffnung mit der Notspeisung muss die Batterie(n) der Komponente sofort ersetzt werden, da die Tür sonst nicht verschließbar ist. - Seite 58 Service Technisches Handbuch 6. Die Batterie(n) sofort ersetzen. ð Das Versperrmodul schließt selbstständig nach dem Einsetzen der Batterie(n). Die Uhrzeit prüfen und falls notwendig einstellen. Mechatronikzylinder Aufsetz Aufsetz Rundprofilzylinder - 03/2018...
-
Seite 59: Fehlerbehebung
Technisches Handbuch Fehlerbehebung 9 Fehlerbehebung Dieses Kapitel liefert wichtige Informationen für die Fehleranalyse und Fehlerbehebung. 9.1 Fehleranalyse Symptome mögliche Ursachen Maßnahmen Die Anwendung eines Mas- 9x Blitz Batterie “Tief” Die Batterien ersetzen. ter- oder Benutzerschlüssels (V4 FW 42.XX) wird mit akustischen Signa- len durch die Komponente quittiert.
