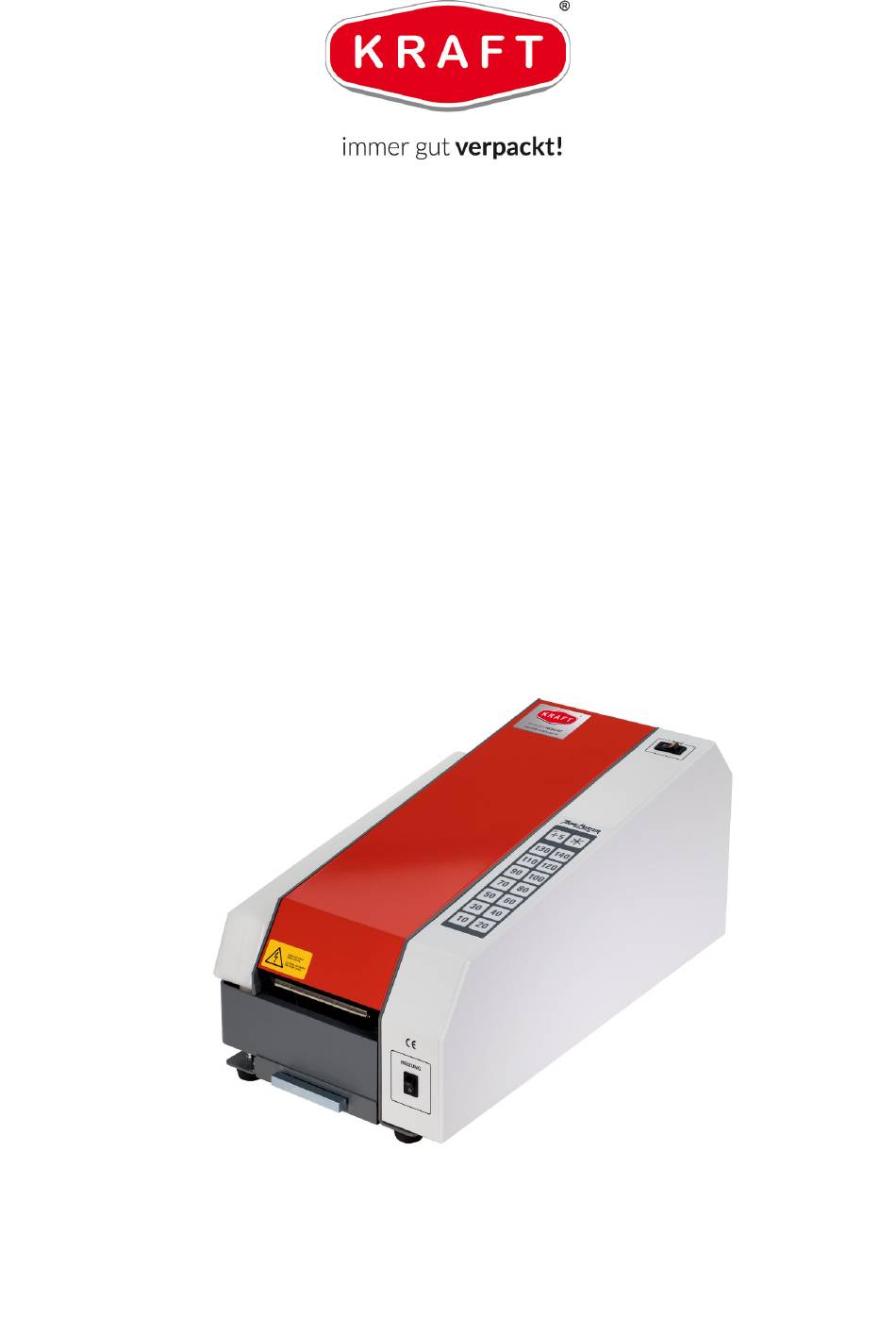

- Seite 1 Montage- und Betriebsanleitung TAPE MASTER DIGITAL...
-
Seite 2: Inhaltsverzeichnis
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL Inhaltsverzeichnis Identifikation ......................... 4 Benutzerhinweise ......................5 ..................5 WECK DES OKUMENTES ......................5 IELGRUPPEN ................6 AFTUNG UND EWÄHRLEISTUNG ................6 ACHBESTELLUNG UND OPYRIGHT Allgemeine Sicherheitshinweise .................. 7 ..................8 USBILDUNG DES ERSONALS ............... - Seite 3 Montage- und Betriebsanleitung TAPE MASTER – DIGITAL 6.1.3 Befeuchtungsstärke regulieren ................26 .....................27 EDIENELEMENTE 6.2.1 NETZ-Schalter ....................27 6.2.2 Taster Dauer .....................27 6.2.3 Taster +5 ......................27 6.2.4 Folientastatur ....................28 6.2.5 Heizung ......................28 ........................29 ETRIEB ..................30 ERPACKUNGSTECHNIKEN 6.4.1 Schlitzverschluss....................30 6.4.2 Doppel-L-Verschluss / Doppel-T-Verschluss ............30 ..............31 IEDERINGANGSETZEN NACH USFALL...
-
Seite 4: Identifikation
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL 1 Identifikation Herstellername: SCHNEIDER Elektronik GmbH Straße: Industriestraße 4 Ort: 61449 Steinbach Tel.: +49 (6171) 88479-0 Fax: +49 (6171) 88479-99 Email: info@schneider-elektronik.de Internet: www.Schneider-Elektronik.com Maschinenbezeichnung: TAPE MASTER - DIGITAL Baujahr: 2010 Seite 4 von 50... -
Seite 5: Benutzerhinweise
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL 2 Benutzerhinweise Zweck des Dokumentes Die Betriebsanleitung enthält wichtige Hinweise, um das Gerät sicher, sachgerecht und wirtschaftlich zu betreiben. Ihre Beachtung hilft Gefah- ren zu vermeiden, Reparaturkosten und Ausfallzeiten zu vermindern und die Zuverlässigkeit und Lebensdauer des Gerätes zu erhöhen. Die Be- triebsanleitung ist von jeder Person zu lesen und anzuwenden, die mit Arbeiten an dem Gerät beauftragt ist. -
Seite 6: Haftung Und Gewährleistung
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL 2.3 Haftung und Gewährleistung Alle Angaben in dieser Betriebsanleitung erfolgen unter Berücksichtigung unserer bisherigen Erfahrungen und Erkenntnisse nach bestem Wissen. Die Originalfassung dieser Betriebsanleitung wurde in deutscher Spra- che erstellt und von uns sachlich geprüft. Die Übersetzung in die jeweilige Landes-/Vertragssprache wurde von einem anerkannten Übersetzungs- büro durchgeführt. -
Seite 7: Allgemeine Sicherheitshinweise
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL 3 Allgemeine Sicherheitshinweise Grundvoraussetzung für den sicherheitsgerechten Umgang und den stö- rungsfreien Betrieb dieses Gerätes ist die Kenntnis der grundlegenden Sicherheitshinweise. Zusätzlich zu den in dieser Betriebsanleitung ange- gebenen Hinweisen sind die Sicherheitshinweise der Zulieferkomponen- ten in den im Anhang beigefügten Dokumentationen zu berücksichtigen. -
Seite 8: Ausbildung Des Personals
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL Ausbildung des Personals Arbeiten an der elektrischen und mechanischen Ausrüstung des Gerätes dürfen nur vom jeweiligen Fachpersonal durchgeführt werden. Gefahr Beachten Sie die Hinweise zum Personal in den jeweiligen Kapiteln dieser Betriebsanleitung. Darstellung von Sicherheitshinweisen In der Betriebsanleitung werden folgende Benennungen und Zeichen für Sicherheitshinweise verwendet: Das Nichtbeachten dieser Hinweise kann schwere gesundheits-... - Seite 9 Montage- und Betriebsanleitung TAPE MASTER – DIGITAL Warnung vor heißer Oberfläche. Heiße Oberflächen, wie heiße Geräteteile, Behälter oder Werkstoffe, aber auch heiße Flüssigkeiten, sind nicht immer wahrnehmbar. Ist ein solches Sicherheitskennzeichen an einem Bauteil angebracht ist Vor- sicht geboten. Fußschutz benutzen Handschutz benutzen Umweltgefährlich Seite 9 von 50...
-
Seite 10: Symbole An Dem Gerät
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL Symbole an dem Gerät Auf dem Deckel des Gerätes ist das nachfolgende Warnpiktogramm „Warnung vor gefährlicher elektrischer Spannung“ mit dem Hinweis „Vor Öffnen des Gehäuses Netzstecker ziehen“ angebracht. Verbrennungsgefahr! Die Heizplatte unterhalb des Wasserkasten (Anfeuchtwassers) wird nach dem Einschalten sehr heiß. -
Seite 11: Sicherheits- Und Schutzeinrichtungen
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL Sicherheits- und Schutzeinrichtungen Das Gerät entspricht dem Stand der Technik und den anerkannten si- cherheitstechnischen Regeln. Dennoch können gefährliche Situationen entstehen. Alle Sicherheits- und Schutzeinrichtungen müssen in einwandfreiem Zu- stand gehalten werden. Gefahr Gerät nur in technisch einwandfreiem Zustand sowie bestimmungsge- mäß, sicherheits- und gefahrenbewusst unter Beachtung der Betriebsan- leitung benutzen! Insbesondere Störungen, die die Sicherheit beeinträch-... -
Seite 12: Hinweise Auf Besondere Gefahrenarten
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL Hinweise auf besondere Gefahrenarten Elektrische Energie Warnung vor gefährlicher elektrischer Spannung! Unbedingt die folgenden Hinweise beachten. Arbeiten an der elektrischen Ausrüstung des Gerätes dürfen nur von elektrotechnischem Fachpersonal, den elektrotechni- schen Regeln entsprechend, durchgeführt werden. Geräteteile, an denen Inspektions-, Wartungs- und Reparatur- arbeiten durchgeführt werden, müssen - falls vorgeschrieben - spannungsfrei geschaltet werden. -
Seite 13: Reinigung
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL Reinigung Sicherheitsdatenblätter beachten! Wasserkasten und Pinsel sollten mindestens einmal wöchent- lich gereinigt werden! Reinigungsmittel können in die Haut eindringen und ihr Fett entziehen. Dadurch wird die Haut trocken, rissig und für die Gefahr Aufnahme von Krankheitserregern besonders zugänglich. -
Seite 14: Organisatorische Maßnahmen
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL Organisatorische Maßnahmen Die Betriebsanleitung ist ständig am Einsatzort des Gerätes griffbereit aufzubewahren! Die Sicherheitshinweise in den Betriebsanleitungen der Komponenten sind unbedingt zu beachten. Allgemeingültige, gesetzliche und sonstige verbindliche Regelungen zur Unfallverhütung und zum Umweltschutz sind zu beachten und an- zuweisen! Der Betreiber muss das Bedienpersonal umfassend schulen. -
Seite 15: Maschinenbeschreibung
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL 4 Maschinenbeschreibung Identifikationsdaten Diese Betriebsanleitung gehört zum TAPE MASTER - DIGITAL. Auf dem Identifikations-/Typenschild sind die unten abgebildeten Daten eingetragen. Prüfen Sie, ob die auf dem Typenschild (linke Geräteseite) angegebene Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Achtung Seite 15 von 50... -
Seite 16: Bestimmungsgemäße Verwendung
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL Bestimmungsgemäße Verwendung Das Gerät darf ausschließlich gemäß ihrer Bestimmung, wie in dieser Betriebsanleitung beschrieben, verwendet werden. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungs- gemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht. Dieses Gerät ist nach dem neuesten Stand der Technik gebaut und bei Beachtung der Betriebsanleitung sowie der anlagen- und betriebsspezifischen Vorgaben betriebssicher. -
Seite 17: Vorhersehbare Fehlanwendung
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL Vorhersehbare Fehlanwendung Von dem Gerät können Gefahren ausgehen, wenn sie unsach- gemäß oder nicht gemäß ihrer Bestimmung verwendet wird. Die Betriebsanleitung muss während der gesamten Verwen- dungszeit des Gerätes für den Anwender und für das Wartungs- und Instandsetzungspersonal verfügbar sein. -
Seite 18: Aufbau Und Komponenten Des Gerätes
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL 4.4 Aufbau und Komponenten des Gerätes Abbildung 2: Aufbau und Komponenten des Gerätes Deckel (nicht sichtbar) Pinsel Klebebandrolle Wasserkasten Rollenführungsbleche (verstellbar) Netzschalter Messerwippe Folientaster (+5) Sichtloch Folientaster (Dauer) Beschwerungsblech Elektroniksteuerung Obermesser Andrückrolle Wasserflasche Gehäuse Einstellnocken Wippschalter für Heizung... -
Seite 19: Funktionsbeschreibung
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL Funktionsbeschreibung Der TAPE MASTER ist ein elektrisch angetriebener Nassklebe- streifen-Spender mit Mikroprozessorsteuerung. Abbildung 3: Abbildung TAPE MASTER Der Wasserkasten wird mit dem Wasser aus der Wasserflasche automatisch befüllt. Die an der Wasserflaschenöffnung befindli- che treppenförmige Auflage bestimmt den Wasserstand im Was- serkasten. -
Seite 20: Technische Daten
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL Technische Daten TAPE MASTER - DIGITAL Gewicht (kg) 16,6 Netzanschluss 230 V – 50 Hz Einstellbare Streifen- 100 mm länge min. Einstellbare Streifen- 1.500 mm länge max. Max. Rollenaußendurch- 220 mm messer Max. Rollenbreite 100 mm 610 x 390 x 320 mm Versandschachtelgröße... -
Seite 21: Installation Und Transport
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL 5 Installation und Transport Es ist die folgende persönliche Schutzausrüstung (PSA) zu tragen. • Fußschutz (Sicherheitsschuhe) Handschutz (Schutzhandschuhe) • Achtung beim Umgang mit dem Gerät! Die Heizplatte unterhalb des Was- serspenders (Anfeuchtwassers) wird nach dem Einschalten sehr heiß. Achtung Deshalb die Komponenten erst abkühlen lassen, bevor daran gearbeitet wird. -
Seite 22: Gerät Transportieren
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL Gerät transportieren Die einschlägigen Unfallverhütungsvorschriften beachten! Fußschutz Handschutz Das Gewicht des Gerätes beträgt ca. 17 kg. Bei Transport oder Versand immer Wasserflasche und Wasserkasten komplett entleeren. Verletzungsgefahr durch unsachgemäßen Transport. Beim Transport des Gerätes die vor Ort geltenden Bestimmungen und Unfallverhütungsvorschriften einhalten. -
Seite 23: Inbetriebnahme Und Bedienung
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL 6 Inbetriebnahme und Bedienung Das Gerät darf nur von geschultem/unterwiesenem Personal bedient werden. Gefahr Nehmen Sie Ihr Gerät TAPE MASTER nicht sofort in Betrieb, wenn Sie es aus einem unbeheizten in einen warmen Raum bringen. Kondens- feuchtigkeit an der Elektronik kann zu vermeidbaren Schäden führen. -
Seite 24: Gerät Vorbereiten Zum Betrieb
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL Gerät vorbereiten zum Betrieb Klebeband einlegen Nasskleberolle zwischen die Trennbleche einsetzen. Etwa 3 mm Spiel durch Verschieben der Trennbleche zwischen der Kle- berolle und den Blechen einstellen. Die Abrollrichtung hängt von der Gummierung der Nasskleberolle (Gum- mierungen innen/außen) ab. -
Seite 25: Wasserflasche Füllen
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL Wasserflasche füllen Stellen Sie das Gerät nur in horizontaler Position auf, da sonst aus dem Wasserkasten das Wasser ausfließen kann. Wasserflasche links am Ge- rät entnehmen und mit Wasser füllen. Vor dem Einsetzen in die Halterung die Wasserflaschenöffnung mit Daumen oder Zeigefinger verschließen, Flasche umdrehen und mit der Öffnung im Wasserkasten in die Halte- rung einhängen. -
Seite 26: Befeuchtungsstärke Regulieren
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL Befeuchtungsstärke regulieren Je nach Klebestreifenqualität kann die Befeuchtungsstärke in drei ver- schiedenen Stufen eingestellt werden. Stufe 1: bei 40-50 g/m2 Klebestreifenqualitäten. Einstellnocken N unter das Führungsblech A schwenken, so dass nur die Andruckrollen den Pinsel berühren. Stufe 2: bei 60-90 g/m2 Klebestreifenqualitäten. -
Seite 27: Bedienelemente
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL 6.2 Bedienelemente NETZ-Schalter Der Taster dient NETZ dient zum Ein- und Ausschalten des Geräts. Taster Dauer Die Taste Dauer dient zur Klebebandeinführung sowie zum Ablängen von Überlängen (> 145 cm). Hierbei wird der geförderte Klebestreifen erst beim Loslassen der Taste angehalten und abgeschnitten. -
Seite 28: Folientastatur
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL Folientastatur Die Folientastatur dient zur Voreinstellung der gewünschten Klebestrei- fenlängen. Es können Längen zwischen 10 cm und 140 cm auf der Foli- entastatur eingestellt werden. Heizung Zur Verbesserung der Haftfähigkeit des Klebestreifens sollte das An- feuchtwasser bei Raumtemperaturen unter 15 Grad Celsius erwärmt werden. -
Seite 29: Betrieb
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL 6.3 Betrieb 1. Schalten Sie das Gerät über den Schalter NETZ ein. 2. Die gewünschte Länge der Klebestreifen auf der Folientastatur zwi- schen 10 und 140 durch einfachen Tastendruck wählen. Die auf der Folientastatur angegebenen Zahlen entsprechen der Streifenlänge in Zentimetern. -
Seite 30: Verpackungstechniken
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL 6.4 Verpackungstechniken Abbildung 4: Schlitzverschluss Schalten Sie das Gerät über den Schalter NETZ ein. Bestimmen Sie danach die gewünschte Streifenlänge zwischen 10 cm und 140 cm über die Folientastatur. Abbildung 5: Doppel-L-Verschluss Abbildung 6: Doppel-T-Verschluss Seite 30 von 50... -
Seite 31: Wiederingangsetzen Nach Ausfall
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL 6.5 Wiederingangsetzen nach Ausfall Das Wiederingangsetzen nach einem Ausfall der Stromversor- gung muss folgendermaßen erfolgen: • Störung beseitigen Seite 31 von 50... -
Seite 32: Wartung Und Instandsetzung
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL 7 Wartung und Instandsetzung Eine regelmäßige Wartung und Inspektion des Gerätes ist von großer Bedeutung. Das Auftreten von Störungen wird hierdurch vermindert und die Betriebssicherheit erhöht. Lassen Sie Reparaturarbeiten vom Hersteller ausführen. Für Reparaturarbeiten sollte das Gerät an den Hersteller nur im Origi- nalkarton mit den Original-Verpackungseinsätzen gesendet werden. - Seite 33 Montage- und Betriebsanleitung TAPE MASTER – DIGITAL Achtung beim Umgang mit dem Gerät! Die Heizplatte unterhalb des Was- serkastens (Anfeuchtwassers) wird nach dem Einschalten sehr heiß. Achtung Deshalb die Komponenten erst abkühlen lassen, bevor daran gearbeitet wird. Ist das nicht möglich, ergreifen Sie geeignete Schutzmaßnahmen, zum Beispiel den Gebrauch von Handschuhen.
-
Seite 34: Gerät Reinigen
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL Gerät reinigen Bei Gebrauch von Reinigungsmitteln sind die Vorschriften auf der Ver- packung zu beachten. Nur vom Betreiber zugelassene Reinigungsmittel verwenden. Bei Reinigungs-Arbeiten an dem Gerät ist zuvor der Netzstecker zu zie- hen. Achtung Bei Reinigungsarbeiten an der Heizplatte, diese vorher erst ausrei- chend abkühlen lassen. - Seite 35 Montage- und Betriebsanleitung TAPE MASTER – DIGITAL Beim Einsetzen der mit Wasser gefüllten Wasserflasche in den Wasser- kasten, diese nicht über das Gerät halten. Die Wasserflasche seitlich in den linken Wasserflaschenhalter einhängen und die Wasserflaschenöff- nung mit dem Daumen oder Zeigefinger fest verschließen. Nun die Was- serflaschenöffnung in den Wasserkasten einführen.
- Seite 36 Montage- und Betriebsanleitung TAPE MASTER – DIGITAL Vorgehensweise: Bevor das Gerät mit Reinigungsmitteln gereinigt wird, sind alle Öff- nungen, in die aus Sicherheits- und/oder Funktionsgründen kein Reinigungsmittel eindringen darf, abzudecken bzw. zu verschlie- ßen. Besonders gefährdet sind Elektromotoren sowie alle weiteren elektrischen Komponenten.
- Seite 37 Montage- und Betriebsanleitung TAPE MASTER – DIGITAL Gehen Sie bei der Durchführung der Wartungsarbeiten folgendermaßen vor: • Sehen Sie in der Tabelle nach, an welchem Bauteil Arbeiten durch- zuführen sind. Lesen Sie den Inhalt der entsprechenden technischen Unterlagen • durch und folgen den dort gegebenen Anweisungen. Ist keine bestimmte Arbeitsweise vorgeschrieben, führen Sie die notwen- digen Arbeiten fachgerecht aus.
-
Seite 38: Allgemeiner Wartungsplan
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL Allgemeiner Wartungsplan Vorgang Zeitspanne N = Nachspannen h = halbjährlich P = Prüfen = täglich S = Schmieren = jährlich E = Einstellen w = wöchentlich A = Austauschen R = Reinigen m = monatlich Bauteil Kontrolle Vorgang Zeitspanne... -
Seite 39: Störungssuche Und -Beseitigung
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL Störungssuche und -beseitigung Die Störungssuche und -beseitigung darf nur durch geschultes/unterwie- senes Personal erfolgen. Gefahr Störungstabelle Art der Störung Mögliche Ursache Abhilfe Hinweise Prüfen Sie, ob die auf dem Typenschild Netzstecker in (linke Geräteseite) an- Netzstecker ist nicht Steckdose einste- gegebene Betriebs-... - Seite 40 Montage- und Betriebsanleitung TAPE MASTER – DIGITAL Klebeband falsch Siehe Kapitel 6.1.1 eingelegt (innen/ au- Klebeband einle- ßen Gummierung) Zuwenig und/oder Siehe Kapitel 6.1.2 kein Wasser im Was- Wasserflasche fül- Klebeergebnis nicht serkasten zufriedenstellend Wassertemperatur zu Heizung am Gerät niedrig (< 15°C) einschalten Siehe Kapitel 6.1.3 Befeuchtungsstärke...
-
Seite 41: Ersatz- Und Verschleißteile
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL Ersatz- und Verschleißteile Ersatzteile müssen den von uns festgelegten technischen Anforderun- gen entsprechen. Dies ist bei Original-Ersatzteilen immer gewährleistet. Nur für die von uns gelieferten Original-Ersatzteile übernehmen wir eine Garantie. Der Einbau und/oder die Verwendung von nicht von uns gelie- ferten Ersatzteilen kann unter Umständen konstruktiv vorgegebene Ei- genschaften negativ verändern und dadurch die aktive und/oder passive Sicherheit beeinträchtigen. -
Seite 42: Außerbetriebnahme, Demontage, Lagerung Und Entsorgung
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL 8 Außerbetriebnahme, Demontage, Lagerung und Entsorgung Außerbetriebnahme, Demontage, Lagerung und Entsorgung des Gerä- tes dürfen nur durch geschultes/unterwiesenes Personal erfolgen, das für diese Arbeitsgänge qualifiziert ist. Gefahr Es ist die folgende persönliche Schutzausrüstung (PSA) zu tragen. •... -
Seite 43: Lagerung
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL Lagerung Verpacken Um möglichen Beschädigungen vorzubeugen, soll das Verpacken der verschiedenen Teile fachgerecht ausgeführt werden. Die hierbei ausge- führten Maßnahmen müssen folgende Zwecke erfüllen: • Schutz vor Regen beim Transport • Schutz vor Beschädigung durch Kontakt mit Türen, Mauern und an- deren Gegenständen Schutz vor Frost, wenn sich Wasser in verschiedenen Teilen des •... -
Seite 44: Auspacken
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL Auspacken Das Verpackungsmaterial sollte soweit möglich mehrfach verwendet werden oder entsprechend den örtlich geltenden Vorschriften entsorgt werden. Verpackung und Isolierung fach- und umweltgerecht entsorgen. Die na- tionalen Vorschriften sind zu beachten. Entsorgung Folgende Tätigkeiten müssen durchgeführt werden: •... -
Seite 45: Eg-Konformitätserklärung
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL 9 EG-Konformitätserklärung (nach Anhang IIA der Maschinenrichtlinie) SCHNEIDER Elektronik GmbH Wir, Firma Industriestraße 4 61449 Steinbach Deutschland erklären in alleiniger Verantwortung, dass das Produkt, Maschinenbezeichnung: TAPE MASTER Typ: DIGITAL Baujahr: 2010 auf das sich diese Erklärung bezieht, mit den folgenden Richtlinien und Normen oder anderen normativen Dokumenten übereinstimmt: 2006/42/EG Maschinen... -
Seite 46: Anhang
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL 10 Anhang 10.1 Komponenten Mechanik Seite 46 von 50... -
Seite 47: Komponenten Schneideinheit
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL 10.2 Komponenten Schneideinheit Seite 47 von 50... -
Seite 48: Komponenten Haube Mit Elektroniksteuerung Und Befeuchtungseinheit
Montage- und Betriebsanleitung TAPE MASTER – DIGITAL 10.3 Komponenten Haube mit Elektroniksteuerung und Befeuchtungseinheit Seite 48 von 50... -
Seite 49: Ersatzteilliste
