SLK
CONTAX 2511 S0
CONTAX D-2511 S0
CONTAX 2511 S0 / CONTAX D-2511 S0 je statický aktívny wattmeter 1. triedy na meranie aktívnej elektrickej
energie v jednofázových 230 VAC systémoch s maximálnym prúdom 25 A.
CONTAX 2511 S0 / CONTAX D-2511 S0 je FIXNÉ zariadenie a je určený pre permanentnú prevádzku,
zapojený v prostrediach s 3 úrovňami kontaminácie a III. KATEGÓRIOU MERIANIA.
III. kategória merania je určená pre merania v priestoroch budov. Napríklad, merania na distribučných doskách,
v rozvodných skrinkách, v zásuvkách v pevných zariadeniach a v domácom alebo priemyselnom prostredí
pomocou trvalého pripojenia k pevnému zariadeniu.
INŠTALÁCIA
VAROVANIE: Inštaláciu a montáže elektrických prístrojov musí vykonať oprávnený inštalátor.
Prístroj musí byť nainštalovaný na distribučnej doske alebo v rozvodnej skrinke spôsobom, ktorý zaručuje, že
svorky pripojené k ELEKTRICKÉMU ZDROJU nebudú prístupné po dokončení inštalácie.
VAROVANIE: DO INŠTALÁCIE JE POTREBNÉ POUŽIŤ vhodný automatický istič alebo iné zariadenie,
konkrétne do meracieho zariadenia, a to, za účelom poskytnutia ochrany proti nadmernému prúdu.
ODPORÚČA SA, aby bol tento automatický istič umiestnený v blízkosti zariadenia a bol ľahko prístupný pre
prevádzkovateľa.
Zariadenie je vnútorne chránené bezpečnostným obvodom proti rušeniu. Však niektoré veľmi silné magnetické
polia môžu meniť jeho prevádzku.
Problémom s rušením môžete zabrániť, ak dodržíte nasledovné pokyny:
- Neinštalujte zariadenie v blízkosti induktívnych záťaží, ako sú motory, transformátory alebo stýkače atď.
- Odporúča sa, aby bol k dispozícii samostatný napájací obvod, vybavený sieťovým filtrom, ak je to potrebné.
- Induktívne záťaže by mali byť vybavené tlmičom interferencií (varistor, RC filter)
Ak je zariadenie inštalované za normálnych podmienok, meracie svorky sú trvalo pripojené pomocou skrutiek a
NESMÚ BYŤ PRÍSTUPNÉ. Dodatočné vetranie nie je nutné.
Za takých podmienok bude prístroj chránený pred slnečným žiarením, dažďom a vetrom, ale nie je
monitorovaná ani teplota ani vlhkosť.
ZAPOJENIE
PRED ZAPOJENÍM SA UISTITE, ŽE VODIČE NIE SÚ POD PRÚDOM.
Zapojenie vykonajte podľa nákres Obr.2.
Ak je zariadenie správne inštalované, opäť zapojte prúd pomocou automatického ističa.
Podľa STN EN 60335 a za podmienok správnej inštalácie, zariadenia II. triedy si nevyžadujú žiadne špeciálne
UZEMNENIE.
ÚDRŽBA A PREVÁDZKA ZARIADENIA
Po nainštalovaní zariadenia uvedeným spôsobom, začne nahrávať aktívny prúd v pridruženom jednofázovom
systéme.
Vizuálny monitorovací výstup (červené LED) (
21) (
zariadenia (2 000 imp/kWh).
Podobne, digitálny displej (CONTAX D-2511 S0) alebo elektromechanický displej (CONTAX 2511 S0) (
OBR.1) bude zvyšovať hodnotu aktívneho prúdu v kWh. Displej má päť celých číslic plus jedno desatinné
miesto.
Konštanta je hodnota, ktorá vyjadruje vzťah medzi výkonom zaznamenaným pomocou meracieho zariadenia a
zodpovedajúcou hodnotou na výstupe monitora. CONTAX 2511 S0 / CONTAX D-2511 S0 konštanta pre oba
monitorovacie výstupy, vizuálne (LED) a elektrické (S0) je RA=RL=0,5 Wh/imp=2 000 imp/kWh.
Chyby merania
Aby chyba zostala v medziach zariadenia 1. triedy, dodávaný prúd nábojmi musí byť v intervale podľa UNE-EN
62053-21 pre priamo pripojené statické elektromery (1. trieda) tak, ako sa uvádza v schéme na OBR.3.
Keď má prúd menovitú hodnotu Ib = 5 A, meranie je menej ako ± 1%. Pre hodnoty prúdu nižšie ako hranica
pásma sa percentuálna odchýlka neurčuje.
Výstup pre elektrický impulz (iba dva drôty)
V súlade s STN 62053-31 (typ S0):
Výstupný obvodu napájania:
Maximálny prúd v ZAPNUTOM stave:
Trvanie impulzu:
KLADNÉ zapojenie:
Limitné hodnoty:
Ochranné diódy reverznej polarity (paralelné).
AK SA ZARIADENIE NEPOUŽÍVA NA DANÝ ÚČEL, MÔŽE BYŤ OHROZENÁ JEHO ZÁRUKA.
NEOTVÁRAJTE ZAPEČATENÉ PUZDRO MERACIEHO ZARIADENIA.
TECHNICKÉ PARAMTRE
Napätie
Frekvencia
Priradený alebo základný prúd
Maximálny prúd
Presnosť
Kategória merania
Konštanta
Prevádzka meracieho zariadenia
Príkon obvodu napätia
Spotreba energie elektrického
obvodu
Prevádzkové limity napätia
Zadaný prevádzkový prúd
Minimálny počiatočný prúd
Harmonizovaný činiteľ
Vizuálny impulzný výstup
Elektrický impulzný výstup
Displej
Trieda ochrany
Izolácia
Typ ochranného krytu
Prevádzková teplota
Skladovacia a prepravná teplota
Vlhkosť vzduchu
Pridelený stupeň kontaminácie
Meranie obvodu typ pripojenia
Vonkajšie rozvodné terminály
Maximálny uťahovací moment
skrutiek
Zabezpečenie
Puzdro (rozmer)
Vonkajšie rozmery
ORBIS TECNOLOGÍA ELÉCTRICA, S.A.
Lérida, 61
E–28020 MADRID
Tel.:+ 34 91 5672277;
Fax:+34 91 5714006
E-mail: info@ orbis.es
http://www.orbis.es
STATICKÝ WATTMETER
OBR.1) a elektrický monitorovací výstup S0 (terminály 20 a
OBR.1) vydávajú impulzy úmerné zaznamenanému výkonu v súlade s konštantou meracieho
VDC = 18 V Až 27 V
27 mA
30 ms
Terminál 20
60 VDC max. = 30 mA
230 VAC
50 Hz - 60 Hz.
Ib = 5 A
Imax =25 A
1. trieda podľa STN 62053-21
CAT III podľa EN 61010-1
RA=RL=0,5 Wh/ip=2000 imp./kWh (vizuálne a elektrické výstupy)
Statická (Elektronické meracie zariadenia)
0,4 W - 0,7 W / 7,5 VA (CAP.)
0,04 W - 0,2 W (typ odporového skratu)
125 VAC až 265 VAC
250 mA až 25 A
20 mA (účinník = 1)
Až 7 kHz
LED blikajúce s konštantnou 2.000 impulzov za kWh
Impulzy optočlánku podľa STN 62053-31. Konštantných 2.000
impulzov za kWh
5 číslic (kWh) + 1 desatinné číslo (0,1 kWh)
II podľa STN 60335 v podmienkach správnej inštalácie.
Zvýšená medzi všetkými svorkami a prístupnými časťami krytu.
Základná medzi meracími obvodmi a výstupom impulzov.
Podľa STN 60529 IP 20
-20 °C + 50 °C
-25 °C + 70 °C
Ročný priemer < 75% - maximálna hodnota 95%
3 úrovňová kontaminácia podľa STN 61010-1
Priame spojenie cez skrutkové svorky
Drôty: (20-21)Max. 1 mm
2
/ (1-3-4-6) 1 mm
2
- 6 mm
2
0,8 Nm
35 mm symetrický profil (DIN žľab) STN 60715
1 DIN modul (35 mm)
18 x 88 x 66 mm.
CZE
STATICKÝ ELEKTROMĚR
CONTAX 2511 S0 / CONTAX D-2511 S0 je statický činný elektroměr 1. třídy přesnosti, který se používá pro
měření činné energie v jednofázovém systému o napětí 230 V AC při maximálním trvalém proudu 25 A.
CONTAX 2511 S0 / CONTAX D-2511 S0 je FIXNÍ část zařízení a je určena pro stálý provoz v prostředí s
kontaminací třetí úrovně a III. KATEGORIE MĚŘENÍ.
III. kategorie měření je určena pro domovní rozvody. Například měření na rozvodové desce, rozvodové skříni,
elektrických zásuvkách v pevných instalacích a v domácím nebo průmyslovém použití s trvalým připojením k
pevné instalaci.
INSTALACE
UPOZORNĚNÍ: Montáž a sestavení elektrických zařízení smí provádět pouze kvalifikovaný autorizovaný
instalatér.
Přístroj musí být nainstalován na rozvodové desce nebo v rozvodové skříni tak, aby bylo zaručeno, že terminály
připojené k NAPÁJENÍ ze sítě po dokončení instalace NEBUDOU PŘÍSTUPNÉ.
UPOZORNĚNÍ: Za účelem poskytnutí ochrany proti proudovým výkyvům JE TŘEBA NAINSTALOVAT vhodný
automatický elektrický jistič nebo podobné zařízení. DOPORUČUJE SE, aby byl tento automatický elektrický
jistič umístěn blízko zařízení a snadno přístupný operátorovi.
Zařízení je vnitřně chráněno proti rušení bezpečnostním okruhem. Nicméně v určitých případech velmi silná
magnetická pole mohou mít vliv na jeho provoz.
Problémům rušení lze zabránit, pokud budete věnovat dostatečnou pozornost následujícím instalačním
pokynům:
- Zařízení by nemělo být nainstalováno v blízkosti indukční zátěže, jako jsou motory, transformátory a stykače,
atd.
- Doporučuje se zapojení na samostatnou linku přívodu elektřiny vybavenou síťovým filtrem, pokud je to nutné.
- Indukční zátěž by měla být vybavena tlumením rušení (varistory, RC filtr)
Pokud je zařízení instalováno k normálním podmínkám použití, svorky měření jsou trvale připojeny pomocí
šroubů a NESMÍ BÝT PŘÍSTUPNÉ. Dodatečné větrání není nutné.
Za takových podmínek je zařízení chráněno proti slunečnímu záření, dešti a větru, ale teplota ani vlhkost nejsou
snímány.
PŘIPOJENÍ
PŘED PŘIPOJENÍM ZAŘÍZENÍ SE UJISTĚTE, ŽE VODIČE NEJSOU POD ELEKTRICKÝM NAPĚTÍM
Zařízení musí být připojeno dle nákresu na OBR. 2.
Když je jednotka správně nainstalována, obvod můžete znovu zapojit. Použijte k tomu automatický jistič.
V souladu s normou EN 60335 a za správných instalačních podmínek, zařízení 2. třídy NEVYŽADUJE žádné
uzemnění.
PROVOZ A ÚDRŽBA ZAŘÍZENÍ
Je-li zařízení instalováno stanoveným způsobem, začne zaznamenávat činný výkon v
jednofázovém systému.
Vizuální výstup sledování (červená kontrolka LED) (
OBR.1) a SO elektrický výstup sledování (svorky 20 a
21) (
OBR.1) vysílají impulsy úměrné zaznamenané energii v souladu s konstantou elektroměru (2 000
imp/kWh).
Podobně, digitální displej (CONTAX D-2511 S0) nebo elektromechanický displej (CONTAX 2511 S0) (
OBR.1) bude zvyšovat hodnotu aktivního proudu v kWh. Displej má pět celých číslic plus jedno desetinné místo.
Konstanta měřiče je hodnota vyjadřující vztah mezi energií zaznamenanou měřičem a příslušnou hodnotou
zobrazenou na výstupním monitoru. Konstanta elektroměru CONTAX 2511 S0 / CONTAX D-2511 S0 pro oba
výstupy sledování, vizuální (kontrolka LED) a elektrický (S0), je RA=RL=0,5 Wh/imp=2 000 imp/kWh.
Odchylky měření
Aby odchylka zůstala v mezích 1. třídy přesnosti, dodávaný přísun proudu se musí pohybovat v intervalu
stanoveném v UNE-EN 62053-21 pro přímo připojené statické elektroměry (Třída 1), viz OBR. 3 Schéma.
Pokud je proud na jmenovité hodnotě Ib = 5 A, odchylka měření je nižší než ± 1 %. Pokud jsou hodnoty proudu
nižší než limit dané oblasti, procento odchylky je neurčité.
Elektrický pulsní výstup (pouze dva vodiče)
V souladu s EN 62053-31 (typ S0):
Napájení výstupního okruhu:
Vdc = 18 V až 27 V
Maximální proud v zapnutém stavu:
27 mA
Trvámní impulsu:
30 ms
Připojení KLADNÉHO napětí
svorka 20
Mezní hodnoty:
60 V DC max. = 30 mA
Ochrana proti přepólování diodou (paralelní)
POKUD SE ZAŘÍZENÍ NEPOUŽÍVÁ TAK, JAK JE DOPORUČENO, MŮŽE BÝT OHROŽENA JEHO
ZARUČENÁ BEZPEČNOST. ZAPLOMBOVANÝ KRYT,. ELEKTROMĚR NEOTVÍREJTE!
TECHNICKÁ DATA
Jmenovité napětí
230 V
Provozní kmitočet
50 Hz - 60 Hz
Přiřazený nebo základní proud
Ib = 5 A
Maximální proud
Imax = 25 A
Třída přesnosti
třída 1 podle EN 62053-21
Kategorie měření
KATEGORIE III. dle EN 61010-1
Konstanta
RA=RL=0,5 Wh/imp=2000 imp. / kWh (vizuální a elektrický výstup)
Měřící systém
statický (elektronická měřící jednotka)
Vlastní spotřeba napěťových
0,4 W - 0,7 W / 7,5 VA (CAP.)
obvodů
Vlastní spotřeba proudového
0,04 W - 0,2 W (odolný typ s bočníkem)
obvodu
Limity provozního napětí
125 V AC až 265 V AC
Stanovený provozní proud
250 mA až 25 A
Minimální náběhový proud
20 mA (faktor = 1)
Zohlednění harmonických
Až do 7 kHz
Vizuální pulsní výstup
LED bliká s konstantou 2000 impulzů /kWh
Elektrický pulsní výstup
Optické impulzy dle EN 62053-31. Konstanta 2000 impulzů/kWh
Displej
5 číslic (kWh) +1 desetinná (0.1 kWh)
Třída ochrany
II dle EN 60335 při správných instalačních podmínkách.
Izolace
Zvýšená mezi svorkami a přístupnými částmi krytu.
Základní mezi měřicími okruhy a pulsním výstupem.
Třída ochrany krytu
IP 20 dle EN 60529
Rozsah provozní teploty
-20 ºC a + 50 ºC
Skladovací a přepravní teplota
-25 ºC a + 70 ºC
Relativní vlhkost
Roční průměr < 75 % - Maximální hodnota 95 %
Přiřazený stupeň kontaminace
3. úrovně dle EN 61010-1
Připojení měřeného okruhu
Přímé připojení pomocí šroubových svorek
Externí zapojení svorek
Vodiče: (20-21) Max. 1 mm
2
/ (1-3-4-6) 1 mm
2
- 6 mm
Maximální utahovací moment
0,8 Nm
šroubů
Zabezpečení
35-mm symmetrický profil (na lištu DIN). EN 60715
Kryt (rozměr)
modul 1 DIN (35 mm)
Vnější rozměry
18 x 88 x 66 mm.
ELL
ΜΕΤΡΗΤΗΣ ΣΤΑΤΙΚΟΥ ΗΛΕΚΤΡΙΣΜΟΥ
Το CONTAX 2511 S0 / CONTAX D-2511 S0 είναι ένας μετρητής στατικού ηλεκτρισμού κατηγορίας 1 που
χρησιμοποιείται για τη μέτρηση του ενεργού ηλεκτρισμού σε μονοφασικά εναλλασσόμενα συστήματα των 230V με
μέγιστο ρεύμα 25A.
Το CONTAX 2511 S0 / CONTAX D-2511 S0 είναι ένα ΜΟΝΙΜΟ τμήμα του εξοπλισμού και έχει σχεδιαστεί για να
λειτουργεί σταθερά με σύνδεση σε περιβάλλον με μόλυνση επιπέδου 3 και ΚΑΤΗΓΟΡΙΑ ΜΕΤΡΗΣΗΣ ΙΙΙ.
Η μέτρηση κατηγορίας ΙΙΙ χρησιμοποιείται για μετρήσεις που πραγματοποιούνται σε εγκαταστάσεις κτιρίων. Για
παράδειγμα, οι μετρήσεις σε πίνακες διανομής, κουτιά σύνδεσης, πρίζες σε μόνιμες εγκαταστάσεις και για οικιακή
ή βιομηχανική χρήση με μια σταθερή σύνδεση στην μόνιμη εγκατάσταση.
ΕΓΚΑΤΑΣΤΑΣΗ
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η εγκατάσταση και η συναρμολόγηση της ηλεκτρικής συσκευής πρέπει να πραγματοποιηθεί
από έναν εγκεκριμένο εγκαταστάτη.
Η συσκευή πρέπει να εγκατασταθεί σε ένα πίνακα διανομής ή σε ένα θάλαμο έτσι ώστε να ΜΗΝ ΕΙΝΑΙ ΔΥΝΑΤΗ Η
ΠΡΟΣΒΑΣΗ στους ακροδέκτες που συνδέονται με την ΚΥΡΙΑ παροχή μετά την ολοκλήρωση της εγκατάστασης.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΠΡΕΠΕΙ ΝΑ ΠΕΡΙΛΑΜΒΑΝΕΤΑΙ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ ένας κατάλληλος αυτόματος
διακόπτης ηλεκτρικού κυκλώματος, πάνω στο μετρητή, για προστασία από υπερένταση. ΣΥΝΙΣΤΑΤΑΙ αυτός ο
αυτόματος διακόπτης ηλεκτρικού ρεύματος να τοποθετείται κοντά στον εξοπλισμό και να είναι εύκολη η πρόσβαση
από τον χειριστή.
Ο εξοπλισμός προστατεύεται εσωτερικά από τυχόν παρεμβολή ενός κυκλώματος ασφαλείας. Ωστόσο, κάποια
πολύ δυνατά μαγνητικά πεδία μπορεί να τροποποιήσουν την λειτουργία του.
Η πρόληψη των προβλημάτων παρεμβολής μπορεί να είναι δυνατή αν δοθεί προσοχή στις παρακάτω οδηγίες
εγκατάστασης:
- Ο εξοπλισμός δεν πρέπει να εγκαθίσταται κοντά σε επαγωγικά φορτία, όπως μοτέρ, μετατροπείς ή διακόπτες,
κλπ.
- Συνίσταται να υπάρχει διαθέσιμη μια ξεχωριστή γραμμή για την παροχή ηλεκτρικού ρεύματος, η οποία να
στερεώνεται με ένα κεντρικό φίλτρο,αν χρειάζεται.
Τα επαγωγικά φορτία πρέπει να στερεώνονται με μια καταστολή παρεμβολών (βαρίστορ, φίλτρο RC)
Όταν ο εξοπλισμός εγκαθίσταται υπό κανονικές συνθήκες χρήσης, οι ακροδέκτες μέτρησης είναι μόνιμα
συνδεδεμένοι με βίδες και ΔΕΝ ΠΡΕΠΕΙ ΝΑ ΕΠΙΤΡΕΠΕΤΑΙ Η ΠΡΟΣΒΑΣΗ. Δεν απαιτείται επιπλέον αερισμός.
Υπό αυτές τις συνθήκες, ο εξοπλισμός προστατεύεται από το ηλιακό φως, τη βροχή και τον αέρα, αλλά δεν
ελέγχεται ούτε η θερμοκρασία ούτε η υγρασία.
ΣΥΝΔΕΣΗ
ΠΡΟΤΟΥ ΠΡΑΓΜΑΤΟΠΟΙΗΘΕΙ Η ΣΥΝΔΕΣΗ, ΒΕΒΑΙΩΘΕΙΤΕ ΟΤΙ ΔΕΝ ΔΙΑΠΕΡΝΑ ΗΛΕΚΤΡΙΚΟ ΡΕΥΜΑ ΑΠΟ
ΤΟΥΣ ΑΓΩΓΟΥΣ.

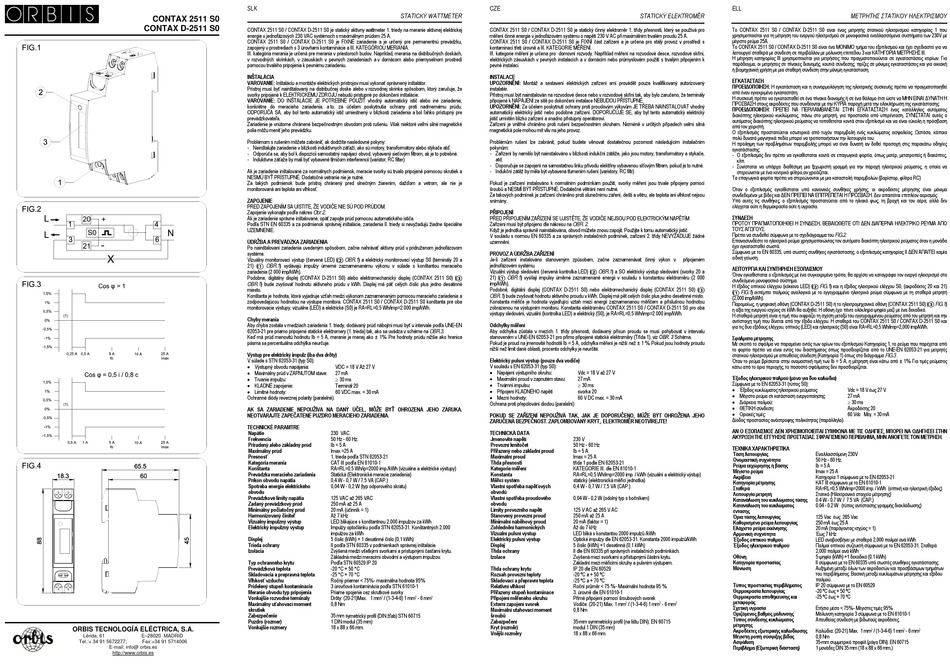

Πρέπει να συνδεθεί σύμφωνα με το σχεδιάγραμμα του FIG.2.
Επανασυνδέστε το ηλεκτρικό ρεύμα χρησιμοποιώντας τον αυτόματο διακόπτη ηλεκτρικού ρεύματος όταν η μονάδα
έχει εγκατασταθεί σωστά.
Σύμφωνα με το EN 60335, υπό σωστές συνθήκες εγκατάστασης, ο εξοπλισμός κατηγορίας ΙΙ ΔΕΝ ΑΠΑΙΤΕΙ καμία
ειδική γείωση.
připojeném
ΛΕΙΤΟΥΡΓΙΑ ΚΑΙ ΣΥΝΤΗΡΗΣΗ ΕΞΟΠΛΙΣΜΟΥ
Όταν εγκαθίσταται ο εξοπλισμός με ένα συγκεκριμένο τρόπο, θα αρχίσει να καταγράφει τον ενεργό ηλεκτρισμό στο
συνδεόμενο μονοφασικό σύστημα.
Η έξοδος οπτικού ελέγχου (κόκκινο LED) (
FIG.1) και η έξοδος ηλεκτρικού ελέγχου S0, (ακροδέκτες 20 και 21)
(
FIG.1) εκπέμπει παλμούς αναλογικά με το εγγεγραμμένο ηλεκτρικό ρεύμα σύμφωνα με τη σταθερά μετρητή
(2,000 imp/kWh).
Παρομοίως, η ψηφιακή οθόνη (CONTAX D-2511 S0) ή το ηλεκτρομηχανικό οθόνη (CONTAX 2511 S0) (
η αξία της ενεργού ισχύος σε kWh θα αυξηθεί. Η οθόνη έχει πέντε ολόκληρα ψηφία μαζί με ένα δεκαδικό.
Η σταθερά μετρητή είναι η τιμή που εκφράζει τη σχέση μεταξύ του εγγεγραμμένου ρεύματος από τον μετρητή και την
αντίστοιχη τιμή που δίνεται από την έξοδο ελέγχου. Η σταθερά του CONTAX 2511 S0 / CONTAX D-2511 S0 και
για τις δυο εξόδους ελέγχου, οπτικός (LED) και ηλεκτρικός (S0) είναι RA=RL=0,5 Wh/imp=2,000 imp/kWh.
Σφάλματα μέτρησης
Με σκοπό το σφάλμα να παραμείνει εντός των ορίων του εξοπλισμού Κατηγορίας 1, το ρεύμα που παρέχεται από
το φορτίο πρέπει να είναι εντός του διαστήματος όπως προσδιορίζεται από το UNE-EN 62053-21 για μετρητές
στατικού ηλεκτρισμού με απευθείας σύνδεση (Κατηγορία 1) όπως στο διάγραμμα FIG.3 .
Όταν το ρεύμα βρίσκεται στην ονομαστική τιμή των Ib = 5 A, η μέτρηση είναι κάτω από ± 1%. Για τιμές ρεύματος
κάτω από το όριο περιοχής, το ποσοστό σφάλματος δεν προσδιορίζεται.
Έξοδος ηλεκτρικού παλμού (μόνο για δυο καλώδια)
Σύμφωνα με το EN 62053-31 (τύπος S0):
Έξοδος κυκλώματος ηλεκτρικού ρεύματος:
Vdc = 18 V έως 27 V
Μέγιστο ρεύμα σε κατάσταση ενεργοποίησης:
27 mA
Διάρκεια παλμού:
30 ms
ΘΕΤΙΚΗ σύνδεση:
Ακροδέκτης 20
Οριακές τιμές:
60 Vdc Μεγ. = 30 mA
Δίοδος προστασίας ανάστροφης πολικότητας (παράλληλο).
ΑΝ Ο ΕΞΟΠΛΙΣΜΟΣ ΔΕΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΑΙ ΣΥΜΦΩΝΑ ΜΕ ΤΙΣ ΟΔΗΓΙΕΣ, ΜΠΟΡΕΙ ΝΑ ΟΔΗΓΗΣΕΙ ΣΤΗΝ
ΑΚΥΡΩΣΗ ΤΗΣ ΕΓΓΥΗΣΗΣ ΠΡΟΣΤΑΣΙΑΣ. ΣΦΡΑΓΙΣΜΕΝΟ ΠΕΡΙΒΛΗΜΑ, ΜΗΝ ΑΝΟΙΓΕΤΕ ΤΟΝ ΜΕΤΡΗΣΗ.
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Τάση λειτουργίας
Εναλλασσόμενη 230V
Ονομαστική συχνότητα
50 Hz - 60 Hz.
Ρεύμα εκχώρησης ή βάσης
Ib = 5 A
Μέγιστο ρεύμα
Imax = 25 A
Ακρίβεια
Κατηγορία 1 σύμφωνα με το EN 62053-21
Κατηγορία μέτρησης
ΚΑΤ III σύμφωνα με το EN 61010-1
Σταθερά
RA=RL=0,5 Wh/imp=2000 imp. / kWh (οπτική και ηλεκτρική έξοδος)
Λειτουργία μετρητή
Στατικό (Ηλεκτρονικό στοιχείο μέτρησης)
Κατανάλωση του κυκλώματος τάσης
0.4 W - 0.7 W / 7.5 VA (CAP.)
Κατανάλωση του κυκλώματος
0.04 - 0.2 W (τύπος αντίστασης γραμμής διακλάδωσης)
έντασης
Όρια τάσης λειτουργίας
125 Vac έως 265 Vac
Καθορισμένο ρεύμα λειτουργίας
250 mA έως 25 A
Ελάχιστο ρεύμα εκκίνησης
20 mA (παράγοντας ισχύος = 1)
Αρμονική συχνότητα
Έως 7 kHz
Έξοδος οπτικού παλμού
LED αναβοσβήνει με σταθερά 2,000 παλμοί ανά kWh
Έξοδος ηλεκτρικού παλμού
Παλμοί οπτικού συζευκτή σύμφωνα με το EN 62053-31. Σταθερά
2,000 παλμοί ανά kWh
Οθόνη
5 ψηφία (kWh) +1 δεκαδικό (0.1 kWh)
Κατηγορία προστασίας
II σύμφωνα με το EN 60335 υπό σωστές συνθήκες εγκατάστασης.
Μόνωση
Αυξημένη μεταξύ όλων των ακροδεκτών και προσβάσιμων τμημάτων
του περιβλήματος. Βασική μεταξύ κυκλωμάτων μέτρησης και εξόδου
παλμού.
Τύπος προστασίας περιβλήματος
IP 20 σύμφωνα με το EN 60529
Θερμοκρασία λειτουργίας
-20 ºC έως + 50 ºC
Θερμοκρασία αποθήκευσης και
-25 ºC έως + 70 ºC
μεταφοράς
2
Σχετική υγρασία
Ετήσιο μέσο < 75% - Μέγιστες τιμές 95%
Οριζόμενος βαθμός μόλυνσης
Μόλυνση κατηγορία 3 σύμφωνα με το EN 61010-1
Τύπος σύνδεσης κυκλώματος
Απευθείας σύνδεση με βιδωτούς ακροδέκτες.
μέτρησης
Ακροδέκτες εξωτερικής καλωδίωσης
Καλώδια: (20-21) Max. 1 mm
Μέγιστη ροπή σύσφιξης βίδας
0,8 Nm
Ασφάλιση
35-mm συμμετρικό προφίλ (ράγα DIN). EN 60715
Περίβλημα (Εξωτερική διάσταση)
1 μονάδες DIN 35 mm (18 x 88 x 66 mm.)
FIG.1)
2
/ (1-3-4-6) 1 mm
2
- 6 mm
2
Werbung
