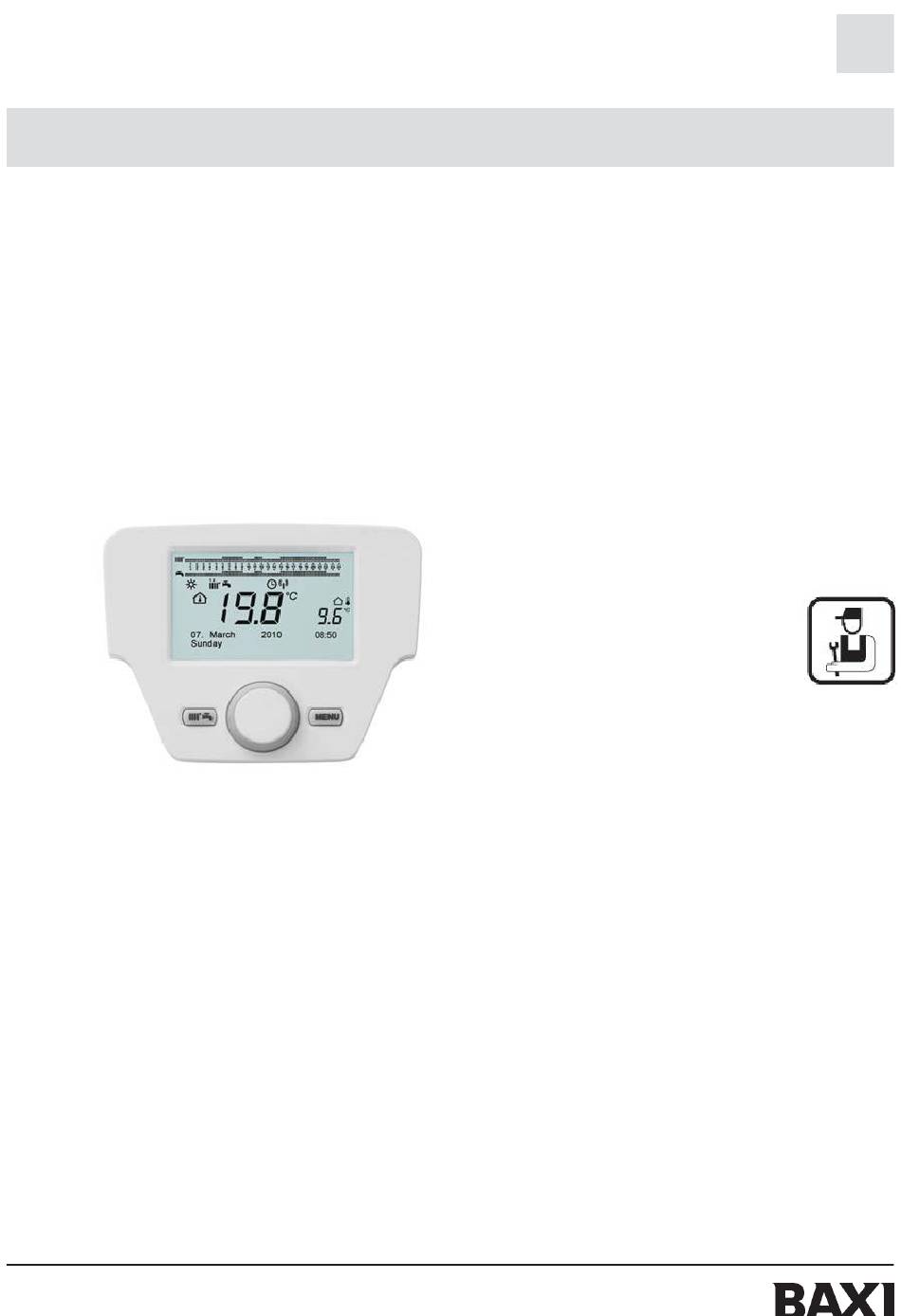

- Seite 1 Power Bedientafeld LMS 15 Installations- und Konfigurations- anleitung...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Regelkonsole 1.1 Beschreibung des Displays 1.2 Initialisierung der Bedienkonsole Zugriff auf das Parameter-Konfigurationsmenü 2.1 Menü Informationen 2.2 Einstellung der Uhrzeit und des Datums 2.3 Die Sprache wechseln (Benutzerschnittstellenmenü) 2.4 Zeiteinstellung der Temperatur Der Taste SCHNELLMENÜ zugeordnete Funktionen Betriebsmodi 4.1 Heizung 4.2 Ferienprogrammierung Programmierung der Parameter Heizungs-Installationsarten... -
Seite 3: Regelkonsole
REGELKONSOLE Beschreibung des Displays der Bedienkonsole SYMBOL BESCHREIBUNG Brenner gezündet (Leistung %: 1< 70% - 2> 70 %) Betriebsmodus: Komfort-Raumtemperatur Betriebsmodus: reduzierte Raumtemp. (nur wenn im Raum installiert) 1 2 3 Heizungs-Betriebsmodus: 1 = Zone 1 - 2 = Zone 2 - 3 = Zone 3 Betriebsmodus: BWW (Brauchwarmwasser) aktiviert Betriebsmodus: AUTOMATIK... -
Seite 4: Zugriff Auf Das Parameter-Konfigurationsmenü
ZUGRIFF AUF DIE PARAMETER-KONFIGURATIONSMENÜS Display-Legende Datum: Tag, Monat, Jahr Wochentag Kessel- / Heizkreislaufdruck Uhr: Stunde und Minute Nachfolgend die Liste der Konfigurationsmenüs: • Info (Kapitel 2.1) • Datum und Uhrzeit (Kapitel 2.2) • Benutzerschnittstelle (Kapitel 2.3) • Zeitprogramm (1,2 - Kapitel 6) •... -
Seite 5: Zeiteinstellung Der Heiztemperatur
Zeiteinstellung der Heiztemperatur Die Einstellung der Temperatur erfolgt durch Drehen der Taste B nach rechts zum Erhöhen des Wertes bzw. nach links zum Verringern des Wertes, und B zum Bestätigen. Folgende Heizkreislauftemperaturen können eingestellt werden: • Anfangs-Solltemperatur: Wenn die Bedienkonsole im Kessel installiert ist. •... -
Seite 6: Einstellung Der Raumtemperatur Im Reduzierten Modus
2. FALL: die Bedienkonsole ist an der Wand befestigt • B zum Einstellen der Raumtemperatur des zu heizenden Raumes. BESCHREIBUNG DER BETRIEBSMODI • Komfort: der Raum wird mit der Komforttemperatur geheizt; ab Werk ist die Temperatur 20 °C eingestellt (Symbole •... -
Seite 7: Programmierung Der Parameter
PROGRAMMIERUNG DER PARAMETER WIR EMPFEHLEN IHNEN, AM ENDE DIESER BETRIEBSANLEITUNG ALLE GEÄNDERTEN PARAMETER ZU NOTIEREN. Menü-Legende Endbenutzer Spezialist Inbetriebnahme Sie greifen folgendermaßen auf die vier Kessel- Programmierungsmenüs zu: • Über das Hauptmenü • A und C (ungefähr 6 Sekunden lang gedrückt halten) Menü... -
Seite 8: Heizungs-Installationsarten
HEIZUNGS-INSTALLATIONSARTEN : 1 Dreiwegeventil-Kreislauf : 1 Direkter Kreislauf oder oder Installation möglich, aber nicht empfohlen : 1 Direkter Kreislauf + 2 Dreiwegeventil-Kreisläufe : 1 Direkter Kreislauf + Dreiwegeventil-Kreislauf oder oder oder oder oder ä Gilt nicht bei SHL Solar-BWW-Erw rmer... - Seite 9 Legenden Außenfühler Pumpe Absetzbare Regelung Rückschlagventil Raumtemperaturfühler Heizkörper Motorisiertes Dreiwegeventil Bodenheizung Konfiguratione n Auß enfühler Abs etzbare Regelung* Raum tem peraturfühler Integrierbarer Satz m it: - Leitungen - Pum pe - V3V m otoris iert - Aus tritts fühler - Verwaltungs m odul AVS 75 Verwaltungs m odul AVS75 Standardlieferung Obligato risches Zubehö...
- Seite 10 DIREKTER KREISLAUF...
-
Seite 11: Einstellungen Der Parameter
Einstellungen der Parameter So greifen Sie auf die Parameter zu: A und C (6 Sekunden) B Menü „Inbetriebnahme” B Bestätigen Zu ändernde oder zu prüfende Parameter Der Außenmessfühler muss angeschlossen sein PARAM ETEREINSTELLUNG M IT BEDIENKONSOLE IM RAUM TEM PERATURM ODUS * M ODUL 5 LED (FUNK) ODER 3 LED (DRAHT) AM KESSEL Zu k onfigur ie r e nde r M e nü... -
Seite 12: Bein Dreiwegeventil-Kreislauf
EIN DREIWEGEVENTIL-KREISLAUF... - Seite 13 Der Mischventilkreislauf wird folgendermaßen an das Zubehörteil AVS75 angeschlossen: Montieren Sie das AVS75 an der vorgesehenen Stelle. Schließen Sie das Flachbandkabel (11) zwischen das AVS75 (Klemme X50) und die LMS 15 (Klemme X41) an. Stellen Sie die Stromversorgung zwischen dem AVS75 und der Klemmenleiste M1 her (Klemme 5-6-7).
-
Seite 14: Cein Direkter Kreislauf Und Ein Dreiwegeventil-Kreislauf
EIN DIREKTER KREISLAUF UND EIN DREIWEGEVENTIL-KREISLAUF... - Seite 15 Der Mischventilkreislauf wird folgendermaßen an das Zubehörteil AVS75 angeschlossen: Montieren Sie das AVS75 an der vorgesehenen Stelle. Schließen Sie das Flachbandkabel (11) zwischen das AVS75 (Klemme X50) und die LMS 15 (Klemme X41) an. Stellen Sie die Stromversorgung zwischen dem AVS75 und der Klemmenleiste M1 her (Klemmen 5-6-7).
- Seite 16 PARAM ETEREINSTEL LUNG M IT BEDIENKONSOL E IM RAUM TEM PERAT URM ODUS AM HK1 - M ODUL 5 LED (FUNK) ODER 3 L ED (DRAHT) AM KESSEL Zu k onfigur ie r e nd e r M e n ü Z e ile Par am e te r We r t ab We r k...
-
Seite 18: Dein Direkter Kreislauf Und Zwei Dreiwegeventil-Kreisläufe
EIN DIREKTER KREISLAUF UND ZWEI DREIWEGEVENTIL-KREISLÄUFE... - Seite 19 Montieren Sie die AVS75 an den vorgesehenen Stellen. Schließen Sie das Flachbandkabel (11) zwischen das AVS75 (Klemme X50) und die LMS 15 (Klemme X41) an. Schließen Sie das Flachbandkabel (11) zwischen den 2 AVS75 (Klemme X50 - Klemme X50) an Stellen Sie die Stromversorgung zwischen den AVS75 und der Klemmenleiste M1 her (Klemmen 5-6-7, Klemmen 8-9- 10).
-
Seite 20: Brauchwarmwasser-Installationsarten (Bww)
BRAUCHWARMWASSER-INSTALLATIONSARTEN (BWW) : Modell COMBI 160 L : Solar-BWW Modell SOLAR 220 L... - Seite 21 : Wärmespeicher Td 300 EH...
- Seite 22 BWW (Modell COMBI 160 L)
-
Seite 23: Legionellenschutzfunktion
Aufbereiter 160 (mit Heizschlange) Schließen Sie den BWW-Fühler an (5) (mit dem Speicher geliefert) Schließen Sie die ACI-Leiterplatte (12) an (Kabel mit dem Speicher geliefert) Zu konfigurierender Parameter: Me nü Zeile Param e ter Wert ab Werk Zu k onfigurie rende r We rt Konf iguration 6200 Fühler speichern Nein... - Seite 24 SOLAR-BWW (Modell 220 L)
-
Seite 25: Solar-Bww (Modell 220 L) Mit 1 Heizkreislauf V3V
SOLAR-BWW (Modell 220 L) mit 1 Heizkreislauf V3V... - Seite 26 Der Anschluss des Solar-BWW erfolgt folgendermaßen am Zubehörteil AVS75: Montieren Sie das AVS75 an der vorgesehenen Stelle. Schließen Sie das Flachbandkabel (11) zwischen das AVS75 (Klemme X50) und die LMS 15 (Klemme X41) an. Oder schließen Sie das Flachbandkabel (11) zwischen die 2 AVS75 an Stellen Sie die Stromversorgung zwischen dem AVS75 und der Klemmenleiste M1 her (Klemmen 5-6-7).
- Seite 27 Solarparameter Menü Zeile Parameter Wert ab Werk Zu konfigurierender Wert Beschreibung ∆ Temperaturdifferenz Min. T zw ischen dem Solarfühler und dem Solar-BWW-Tank 3810 8 °C "x x " für die Einschaltung der Solarpumpe ∆ Temperaturdifferenz Max. T zw ischen dem Solarfühler und dem Solar-BWW-Tank 3811 4 °C "x x "...
- Seite 28 H Wärmespeicher Td 300 EH...
- Seite 29 Der Wärmespeicher wird folgendermaßen angeschlossen: Schließen Sie den Kontakt des Td 300 EH an die Klemmen 7-8 der Klemmenleiste M2 an. Einstellungen der Parameter So greifen Sie auf die Parameter zu: A und C (6 Sekunden) B Menü „Inbetriebnahme” B Bestätigen Zu ändernde oder zu prüfende Parameter Menü...
-
Seite 30: Zeitprogrammierung
ZEITPROGRAMMIERUNG Vor der Programmierung muss der Automatik-Betriebsmodus aktiviert werden (Kapitel 4). Die Heizungs- (Zeitprogramm HK1) und BWW-Zeitprogrammierungen (Zeitprogramm 4 / ECS) ermöglichen das Programmieren des Automatikbetriebs des Kessels in bestimmten täglichen Zeitfenstern und in Wochentagen. Das Beispiel in der nachfolgenden Abbildung bezieht sich auf das tägliche Zeitfenster 1 (nachfolgend), wo „a” der Zeitraum des Betriebs mit Komforttemperatur und „b”... - Seite 31 Übersichtstabelle Programmzeile 514 (Heizung) - 574 (BWW) Tagesgruppen Voreingestellte Programme Voreingestellte Programme Ein 1 - Aus 1 Ein 2 - Aus 2 Ein 3 - Aus 3 06:00 - 08:00 11:00 - 13:00 17:00 - 23:00 Mo-So Mo-Fr 06:00 - 08:00 17:00 - 23:00 06:00 - 23:00 Sa-So...
-
Seite 32: Verriegelungs-/-Entriegelungsfunktion Der Konsole
VERRIEGELUNGS-/-ENTRIEGELUNGSFUNKTION DER KONSOLE Damit unbefugte Personen keine Programmierung vornehmen können, können alle Funktionen der Taste C verriegelt werden. Verriegelungsvorgang • Benutzerschnittstelle B zum Bestätigen. • Programmzeile 27 (Programmierungsverriegelung), B zum Bestätigen. • B zum Aktivieren der Verriegelungsfunktion. Verriegelungsvorgang • A und B (ungefähr 6 Sekunden lang gedrückt halten) Programmierung Verrieg. vorübergehend inakt. Diese Entriegelungsphase ist vorübergehend. -
Seite 33: Fehler
11 FEHLER Die am Display angezeigten Fehler werden mit dem Symbol gekennzeichnet. Folgende Informationen werden am Display angezeigt: • Ein Fehlercode (A) • Ein Sekundär-Fehlercode (B) • Eine kurze Beschreibung des Fehlers (C); • Es können die Symbole am Display erscheinen. Ihre Bedeutung wird in der nachfolgenden Tabelle erklärt. Bei einem Fehler C drücken, um das Hauptmenü... - Seite 34 12 SONDERFUNKTIONEN Folgende Funktionen sind verfügbar: • Manueller Betrieb (301) - Optionen: 25 - 90 (°C) Durch Aktivieren dieser Funktion läuft der Kessel im Heizmodus gemäß dem eingestellten Temperatursollwert. • Reinigungsfunktion (303) - Optionen: Volllast (maximale Wärmeleistung des Kessels), Teillast (reduzierte Wärmeleistung), Heizungs-Vollast (maximale Wärmeleistung im Heizmodus).
-
Seite 35: Einstellungs- Und Sicherheitsvorrichtung
13 EINSTELLUNGS- UND SICHERHEITSVORRICHTUNG Dieses Gerät ist gemäß den europäischen Normen und Richtlinien entworfen und ist insbesondere mit folgenden Elementen ausgestattet: • Sicherheitsthermostat Ein Sicherheitsthermostat schaltet den Kessel aus, falls die Temperatur im Primärkreislauf zu hoch ist. Vor dem Zurücksetzen muss unbedingt die Ursache der Überhitzung gefunden werden. ES IST VERBOTEN, DIESE SICHERHEITSVORRICHTUNG ZU DEAKTIVIEREN •... -
Seite 36: Parameterliste
14 PARAMETERLISTE Parameter Niv. INFORMATION Wert ab Werk Raumtemperatur Wird angezeigt, w enn die Regelkonsole w ie ein Raumgerät konfiguriert ist Min. Raumtemperatur Max. Raumtemperatur Kesseltemperatur Außentemperatur Min. Außen-T° Max. Außen-T° BWW-Temperatur Zustand Heizkreislauf 1 Zustand Heizkreislauf 2 Wird angezeigt, w enn der Heizkreislauf aktiviert ist Zustand Heizkreislauf 3 Zustand BWW Zustand Kessel... - Seite 37 Parameter Niv. ZEITPROGRAMM 4 / BWW Wert ab Werk Nein 516 536 556 Standardw erte Ausw ahl der Tage oder Tagesgruppe für das Zeitprogramm Tagesausw ahl Ausw ahl der Es kann eines der 3 voreingestellten Programme ausgew ählt w erden. Standardprogramme? 1.
- Seite 38 Parameter Niv. HEIZKREISLAUF 1 – 2 – 3 Wert ab Werk Die Pumpe des Heiz- / Kesselkreislaufs kann bei Nein einer beschleunigten Senkung oder bei Erreichen des Raumsollw erts ausgeschaltet w erden. Durchgängiger Betrieb der 809 1109 1409 Nein Pumpen Die Pumpe des Heiz- / Kesselkreislaufs bleibt auch w ährend der beschleunigten Senkung und bei Erreichen des Raumsollw erts eingeschaltet.
- Seite 39 Parameter Niv. SOLAR Wert ab Werk Min. ∆T zw ischen dem Solarfühler und dem Solar-BWW-Tank für die Einschaltung 3810 2 Temperaturdifferenz EIN 8°C der Solarpumpe Max. ∆T zw ischen dem Solarfühler und dem Solar-BWW-Tank für die 3811 2 Temperaturdifferenz AUS 4°C Ausschaltung der Solarpumpe Wenn die Pumpe ausgeschaltet ist, kann sie zum korrekten Messen der T°...
- Seite 40 Parameter Niv. KONFIGURATION Wert ab Werk Pumpe/Ventil Schw immbad Kontakt zum Heizen des Schw immbads mit Sol K18 Solarenergie (bei mehreren Wärmetauschern) Verbraucherkreisl. Pumpe 3 Gemeinsame Kesselpumpe für alle Kessel Pumpe Kaskade Q25 einer Kaskade. Lagerungs- Übertragungspumpe Q11 BWW-Mischpumpe Q35 BWW-Pumpe Zw ischenkreisl.
- Seite 41 Parameter Niv. KONFIGURATION Wert ab Werk Betriebsumschaltung HK Der Betrieb der Heizkreisläufe w ird gemäß dem Betriebsumschaltung HK1 Parametermodus Zeile 900-1200-1500 umgeschaltet Betriebsumschaltung HK2 Betriebsumschaltung HK3 Der Generator ist verriegelt. Generator blockiert, Alle HK- und BWW-Temperaturanforderungen Wartemodus w erden ignoriert. (Kessel-Frostschutz aktiv) Der Eingang führt zu einer Fehlermeldung des Alarm-/Fehlersignal Reglers...
- Seite 42 Parameter Niv. KONFIGURATION Wert ab Werk 6030 2 Relaisausgang QX21 Modul 1 Siehe Relaisausgang QX1 Ohne 6031 2 Relaisausgang QX22 Modul 1 Siehe Relaisausgang QX1 Ohne 6032 2 Relaisausgang QX23 Modul 1 Siehe Relaisausgang QX1 Ohne 6033 2 Relaisausgang QX21 Modul 2 Siehe Relaisausgang QX1 Ohne 6034...
- Seite 43 Parameter WARTUNG / SPEZIALBETRIEB Niv. Wert ab Werk Regler-Ausschaltfunktion: 7143 2 Regler-Ausschaltfunktion Sollleistung bei der Ausschaltfunktion des Reglers: 0% bis 100% 100% 7145 2 Regler-Ausschaltsollw ert Entlüftungsfunktion: 7146 Entlüftungsfunktion Betriebsmodus des Entlüftungszyklus: Ohne Kontinuierlicher Heizkreislauf Entlüftungsart Ohne 7147 Zyklischer Heizkreislauf BWW dauerhaft BWW zyklisch 7170...
- Seite 44 36061 Bassano del Grappa (VI) - ITALIEN Via Trozzetti, 20 Servizio clienti: tel. 0424-517800 – Telefax 0424-38089 www.baxi.it Ref. : BAXI - 1491 - I - DE - 2 - 2015 / 12...
