Badger Meter Vision Installationsanleitung Seite 2

Installation der VISION Turbine in ein aufgebautes ILR Display

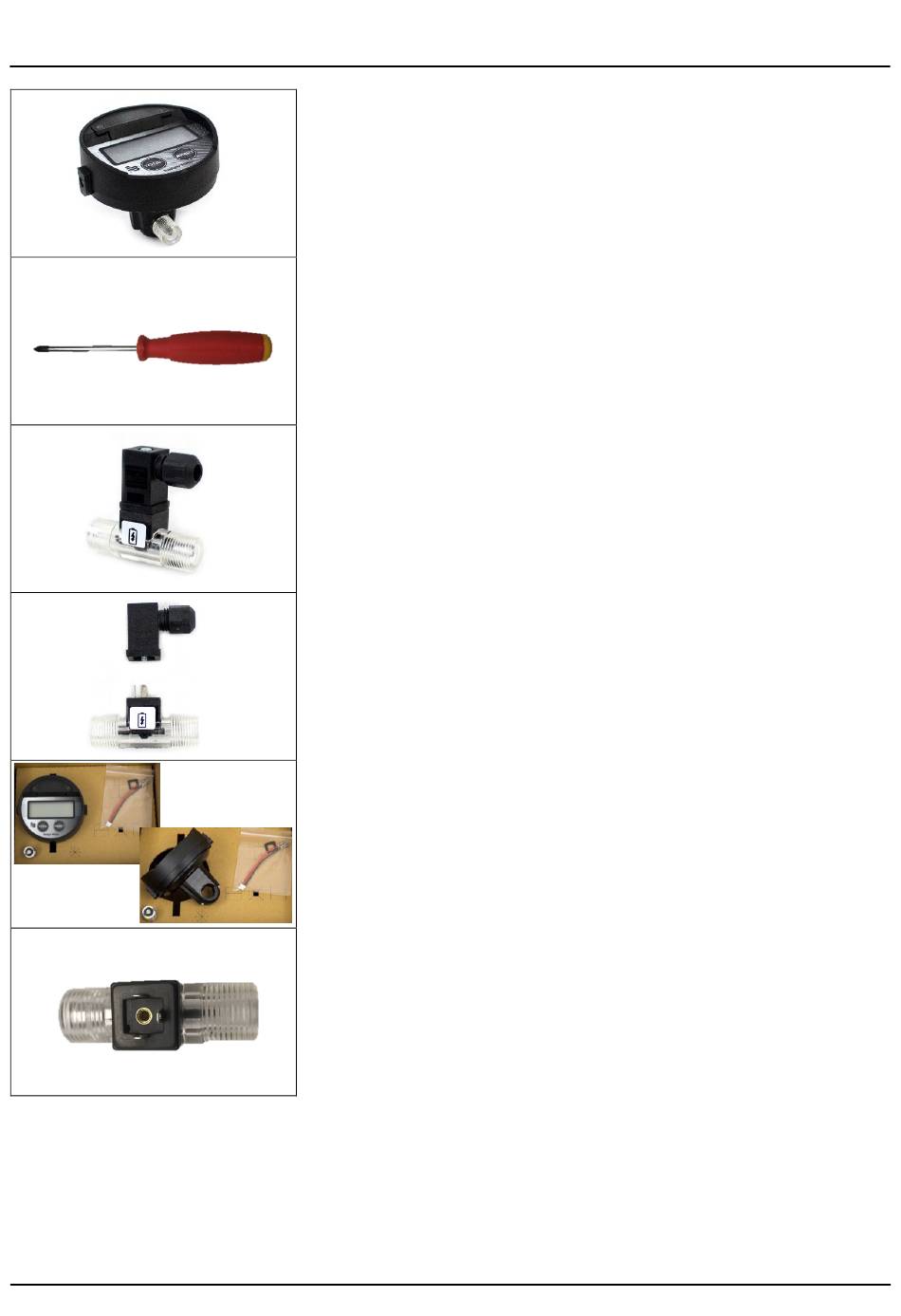

Zusammengebaut sieht das ILR Display mit der VISION Turbine wie in dem linken
Bild aus. Verwendet wurde hier ein ILR 701T Display. Diese Beschreibung gilt
ebenso für ein ILR 750T.
Nachfolgende Schritte sind notwendig, um zu dem gleichen Ergebnis zu
gelangen.
Für die Montage benötigen Sie einen Kreuzschraubenzieher PH1.
Sie haben einen Turbinenzähler Typ VISION mit Spule (COIL) vorliegen. Der
Aufkleber mit dem Batteriesymbol auf der Rückseite der Turbine zeigt Ihnen, dass
es sich um eine VISION mit Spule (COIL) handelt. In der Artikelkodierung, Beispiel
56500-166-4F22 wird mit der Nummer 166 die Spule (COIL) beschrieben.
Den DIN-Stecker benötigen Sie für das Display nicht, Sie lösen die Schraube und
ziehen den Stecker mit der Standarddichtung von der Turbine ab.
Sie haben ein ILR Display (ILR 701T oder ILR 750T) erhalten.
Außerdem sind der Lieferung zwei Batterien (eine Ersatzbatterie), ein Kabel und
eine Flachdichtung beigelegt.
Mit der beigelegten Flachdichtung dichten Sie die Turbine ab.
Januar 2018 TUR_VIS-BR_IA_01_1993 Seite 1
