Beschreibung

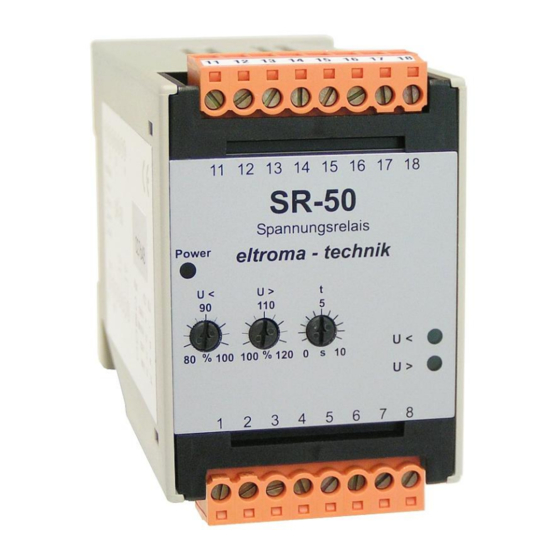

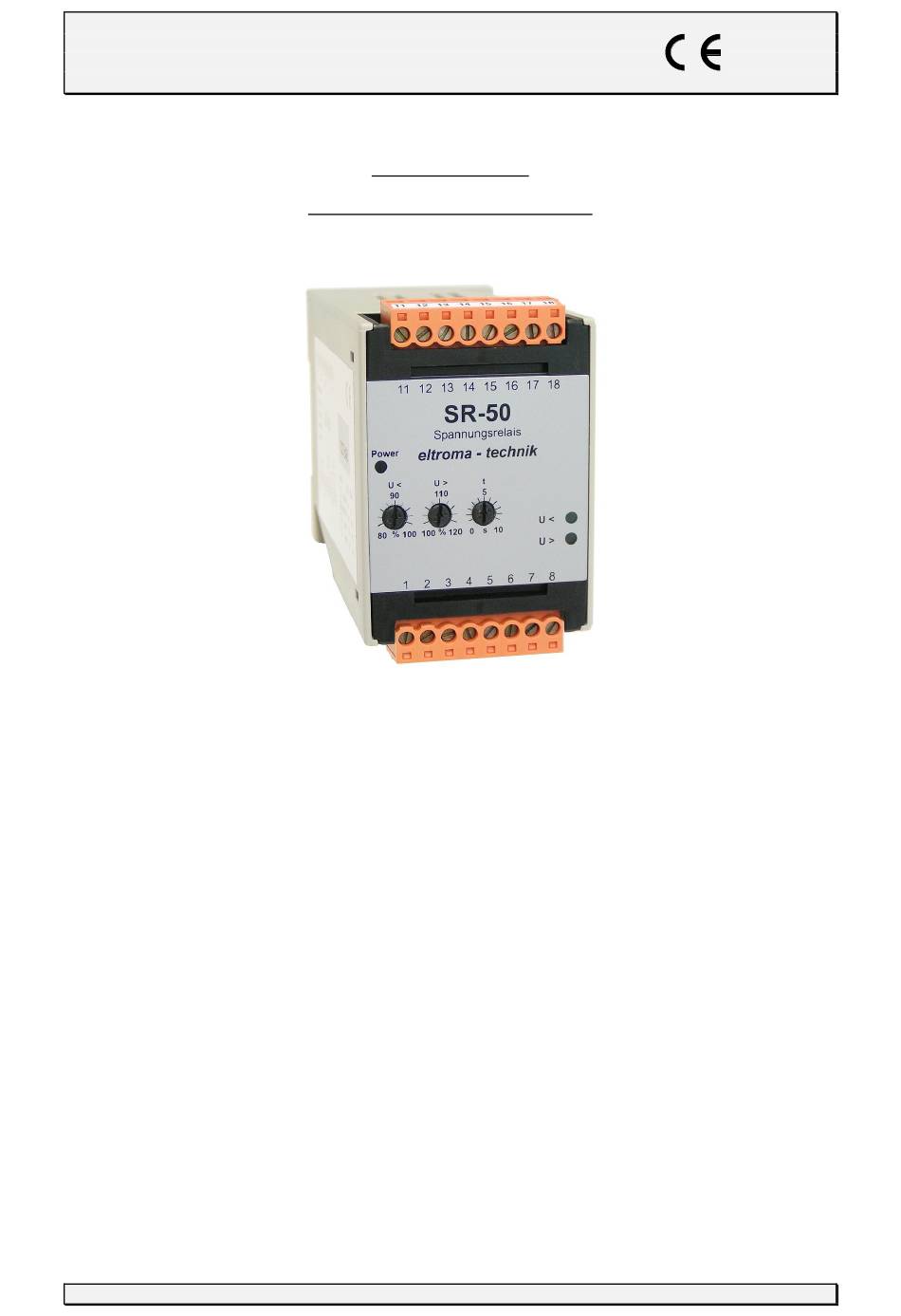

Spannungsrelais SR-50/F
..................... 3
.............. 3
.............. 4
4.3
4.4
4.5
4.6
5
TECHNISCHE DATEN ............................ 7
5.1
A
.......................................... 7
6
BESTELLBEISPIELE .............................. 8
ANSCHLUSSBEISPIELE ................................ 8
SR-50/F
Stand 2007-03-27
SR-50_F-et
......................... 5
........ 5
...... 5
........................... 6
1/9
Inhaltsverzeichnis
Inhaltszusammenfassung für eltroma-technik SR-50/F
-
Seite 1: Inhaltsverzeichnis
Telefon (040) 54 50 71 et eltroma-technik gmbh Schnackenburgallee 112 Telefax (040) 540 40 89 SR-50/F 22525 Hamburg E-Mail: Info@eltroma.de Stand 2007-03-27 Internet: www.eltroma.de SR-50_F-et Beschreibung Spannungsrelais SR-50/F ......5 REQUENZÜBERWACHUNG ALLGEMEINES ........2 ..5 INSTELLEN DES ELAISVERHALTENS ..5 ÜCKSETZEN NACH EINER... -
Seite 2: Allgemeines
Internet: www.eltroma.de SR-50_F-et LLGEMEINES Das SR-50/F ist ein Gerät zur Überwachung eines 3-phasigen ( 1-phasigen ) Netzes auf Unter-/Überspannung und Frequenz (z. B. 47,5 bis 50,2 Hz festeingestellt). Die Spannungsgrenzwerte sind an den jeweiligen Anwendungsfall anpassbar. Die Spannungsmessung kann wahlweise mit oder ohne Nullleiter erfolgen. -
Seite 3: Messung
Telefon (040) 54 50 71 et eltroma-technik gmbh Schnackenburgallee 112 Telefax (040) 540 40 89 SR-50/F 22525 Hamburg E-Mail: Info@eltroma.de Stand 2007-03-27 Internet: www.eltroma.de SR-50_F-et ESSUNG Die Spannungsmessung ist eine echte Effektivwertmessung. Es werden alle drei Phasen (Messpfade) gleichzeitig gemessen. -
Seite 4: Einstellen Der Auslösewerte
Telefon (040) 54 50 71 et eltroma-technik gmbh Schnackenburgallee 112 Telefax (040) 540 40 89 SR-50/F 22525 Hamburg E-Mail: Info@eltroma.de Stand 2007-03-27 Internet: www.eltroma.de SR-50_F-et INSTELLEN DER USLÖSEWERTE Im folgenden wird gezeigt wie - der maximal zulässige Unterspannungsbereich (Poti U<), - der maximal zulässige Überspannungsbereich (Poti U>) -
Seite 5: Frequenzüberwachung
SR-50_F-et REQUENZÜBERWACHUNG Das SR-50/F überwacht das vorhandene Netz auf das intern festgelegte Frequenzfenster von. Z.B. 47,5 bis 50,2 Hz. Liegt die Frequenz der Messspannung innerhalb dieses Fensters schaltet das Relais 1 in die Ruheposition. Liegt die Frequenz außerhalb so blinkt die Betriebs LED und das Relais 1 schaltet nach Ablauf der eingestellten Verzögerungszeit in den angesteuerten Zustand. -
Seite 6: Auslieferungszustand
Telefon (040) 54 50 71 et eltroma-technik gmbh Schnackenburgallee 112 Telefax (040) 540 40 89 SR-50/F 22525 Hamburg E-Mail: Info@eltroma.de Stand 2007-03-27 Internet: www.eltroma.de SR-50_F-et Das Zurücksetzen erfolgt erst nachdem alle Messwerte wieder im Sollbereich sind und die eingestellte Hysterese über- bzw. unterschritten ist. -
Seite 7: Technische Daten
Telefon (040) 54 50 71 et eltroma-technik gmbh Schnackenburgallee 112 Telefax (040) 540 40 89 SR-50/F 22525 Hamburg E-Mail: Info@eltroma.de Stand 2007-03-27 Internet: www.eltroma.de SR-50_F-et TECHNISCHE ATEN Montage und Inbetriebnahme nur durch geschulte Fachkräfte. Anschluss nach VDE 0160. Hilfsspannung Variante 1 24V DC ( 8..33 V ) -
Seite 8: Bestellbeispiele
ESTELLBEISPIELE Benötigtes Gerät Bestellangabe Spannungs-Relais mit Messspannung 400V ( L-L ) SR-50/F, 400V, 47,5/50,2, 12/24V DC Unter-/ Überfrequenz: 47,5 / 50,2Hz und 12 oder 24 V DC Hilfsspannung Spannungs-Relais mit Messspannung 400V ( L-L ) SR-50/F, 400V, 47,5/50,2, 110V AC Unter-/ Überfrequenz: 47,5 / 50,2Hz... - Seite 9 Telefon (040) 54 50 71 et eltroma-technik gmbh Schnackenburgallee 112 Telefax (040) 540 40 89 SR-50/F 22525 Hamburg E-Mail: Info@eltroma.de Stand 2007-03-27 Internet: www.eltroma.de SR-50_F-et E:\Gesichert\Dokumentation\Beschreibung\Kora-ger\Alte Beschreibung\SR-50_F-et.doc...
