Inhaltszusammenfassung für Opitec Hobbyfix 106.809
Seite 1
2 x 90 x 95 mm Werkstattfeile Hinweis Holzleim Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Farben, Pinsel Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugend- lichen nur unter Anleitung und Aufsicht von sachkundigen Erwach- senen gebaut und betrieben werden.
Seite 2
Arbeitsschritte: 1. Grundplatte (1) 15 x 100 x 200 mm nach Schablone (s. Seite 3) anreißen und bohren. Bohrungen ø 20 mm + ø 35 mm nur 2 mm tief bohren, nicht durchbohren!! Bohrungen ø 2 mm von unten ansenken. Grundplatte sauber verschleifen Als Anschlag (4) den Rundstab ø...

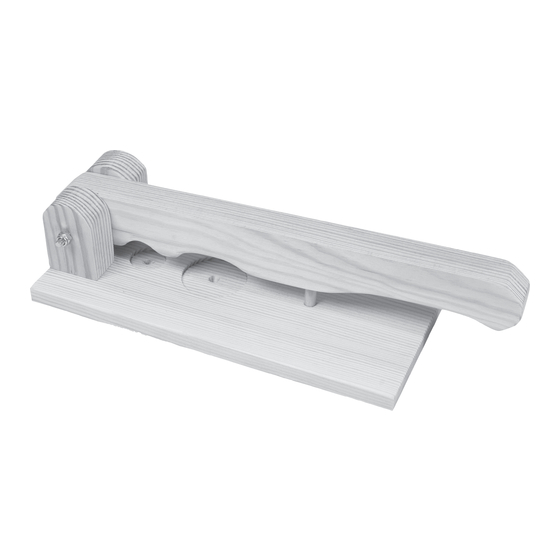

6. Nach der Funktionsüberprüfung kann der Tischnussknacker farbig gestaltet werden. Überstehendes Gewinde der Schraube (6) mit einer Metallbügelsäge bis zur Stoppmutter (7) kürzen. Grat mit einer Werk- stattfeile entfernen. Grundplatte (1) M 1:1 Seitenansicht Draufsicht 100,0 60,0 40,0 20,0 15,0 Ø...
