Verwandte Anleitungen für LG 24CK550W
Inhaltszusammenfassung für LG 24CK550W

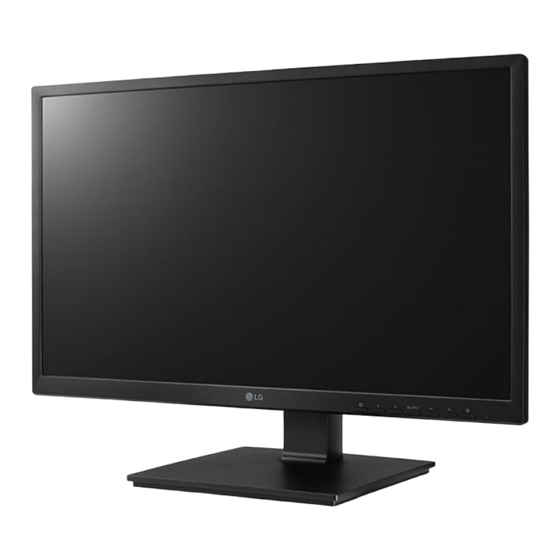

- Seite 1 BENUTZERHANDBUCH Lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. 24CK550W 24CK550N 24CK551W 24CK551N www.lg.com Copyright © 2019 LG Electronics Inc. Alle Rechte vorbehalten.
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS LIZENZ Für jedes Modell gelten andere Lizenzen. Weitere Informationen zur Lizenz erhalten Sie unter www.lg.com. LIZENZ ............2 Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von INFORMATION: HINWEIS BEZÜGLICH OPEN- HDMI Licensing Administrator, Inc. -
Seite 3: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Zur Vermeidung von Verletzungen: • Stellen Sie das Display nicht auf eine geneigte Ablage, wenn es zuvor nicht ausreichend gesichert wurde. • Verwenden Sie nur einen vom Hersteller empfohlenen Fuß. Dieses Gerät wurde so entwickelt und hergestellt, dass Ihre persönliche Sicherheit gewährleistet ist. •... - Seite 4 Installation Halten Sie den Bildschirm beim Tragen mit beiden Händen und achten Sie darauf, dass der Bildschirm nach vorn zeigt. Sollte das Gerät herunterfallen, besteht die Gefahr von Stromschlägen oder Bränden durch ein defektes Gerät. Reparaturen sollten nur von einem zugelassenen Kundendienst durchgeführt werden. Stellen Sie keine Gegenstände auf das Netzkabel bzw.
-
Seite 5: Verpackung
Verwenden Sie nur die mitgelieferten Netzkabel und Netzadapter oder solche, die von LG Electronics, Inc. genehmigt wurden. • Die Verwendung nicht genehmigter Produkte kann zu einem Brand oder elektrischen Schlag führen. Halten Sie beim Abziehen des Netzkabels immer den Netzstecker fest. Verbiegen Sie das Netzkabel nicht gewaltsam. -
Seite 6: Wichtige Hinweise Zur Installation
• Abbildungen in diesem Dokument zeigen typische Schritte und können möglicherweise vom tatsächlichen Das Produkt läuft aufgrund seiner Funktionen nur auf Windows 10 IoT Enterprise LTSB 2016 (RS1). LG Electronics Produkt abweichen. haftet nicht für Probleme, die durch die Installation und Nutzung eines anderen Betriebssystems außer Windows 10 IoT Enterprise LTSB 2016 (RS1) entstehen. -
Seite 7: Beschreibung Des Produkts Und Seiner Tasten
Beschreibung des Produkts und seiner Tasten Informationen zu den vorderen Bedienelementen Taste Beschreibung (Menü) Falls dieses Menü deaktiviert Aktiviert das Hauptmenü. Falls dieses Menü aktiviert ist Wenn die Taste gedrückt wird, wird das OSD-Menü geschlossen. Falls dieses Menü deaktiviert Stellt die Lautstärke des Monitors ein. Falls dieses Menü... -
Seite 8: Bewegen Und Anheben Des Monitors
Bewegen und Anheben des Monitors Installation auf einem Tisch • Heben Sie den Monitor an, und stellen Sie ihn aufrecht auf den Tisch. Achten Sie auf einen Abstand von Gehen Sie nach den folgenden Anweisungen vor, wenn Sie den Monitor bewegen oder anheben, um Kratzer oder mindestens 100 mm zur Wand, um eine ausreichende Belüftung zu gewährleisten. -
Seite 9: Anpassen Der Standhöhe
Anpassen der Standhöhe Schwenkfuß Drehen Sie Ihren Monitor um bis zu 355 Grad, um den Winkel auf Ihren Blickwinkel einzustellen. Stellen Sie den an der Ständerplatte montierten Monitor aufrecht auf. Halten Sie den Monitor sicher mit beiden Händen fest, und passen Sie die Höhe an. Max. - Seite 10 Heben Sie den Monitor so weit wie möglich an. Drehen Sie den Monitor, wie in der Abbildung gezeigt, im Uhrzeigersinn oder gegen den Uhrzeigersinn. Schließen Sie die Installation ab, indem Sie den Monitor wie in der Abbildung dargestellt um 90° drehen. Richten Sie den Monitorwinkel in Pfeilrichtung wie in der Abbildung dargestellt aus.
-
Seite 11: Verwenden Des Kensington-Schlosses
Verwenden des Kensington-Schlosses HINWEIS • Eine automatische Drehfunktion des Displays wird nicht unterstützt. Der Anschluss für das Kensington-Sicherheitssystem befindet sich auf der Rückseite des Monitors. • Der Bildschirm kann durch das entsprechende im Windows-Betriebssystem enthaltene Tastenkürzel zum Weitere Informationen zur Installation und Verwendung finden Sie in der Bedienungsanleitung für das Drehen des Bildschirms leicht gedreht werden. -
Seite 12: Installieren Der Wandmontageplatte
Durch Schrauben, die nicht dem VESA-Standard entsprechen, kann es zu Beschädigungen am Produkt 100 mm kommen, und der Monitor könnte herunterfallen. LG Electronics übernimmt keine Haftung für Unfälle, die durch die Verwendung von nicht standardmäßigen Schrauben verursacht werden. 100 mm 100 mm •... - Seite 13 Wird der Monitor an der Decke oder einer geneigten Wand montiert, kann er möglicherweise herunterfallen, und es kann zu Verletzungen kommen. Verwenden Sie eine zugelassene Wandhalterung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal.
-
Seite 14: Verwenden Des Monitors
VERWENDEN DES MONITORS Anschließen des Monitors DisplayPort-Anschluss • Die Abbildungen in dieser Anleitung können vom tatsächlichen Produkt abweichen. Drücken Sie auf ( ) und wählen Sie Ihre Eingabeoptionen aus. Überträgt die digitalen Video- und Audiosignale des PCs an den Monitor. Schließen Sie den Monitor mithilfe des DisplayPort-Kabels an. -
Seite 15: Anschließen An Av-Geräte
Anschließen an AV-Geräte Anschließen von Kopfhörern oder eines Mikrofons Schließen Sie Peripheriegeräte über den Kopfhörerausgang und den Mikrofonsteckplatz an den Monitor an. HDMI-Anschluss HINWEIS HDMI überträgt Video- und Audiosignale von Ihrem AV-Gerät an den Monitor. • Peripheriegeräte sind separat erhältlich. •... -
Seite 16: Benutzereinstellungen
BENUTZEREINSTELLUNGEN HINWEIS • Das OSD-Menü (On Screen Display) Ihres Monitors kann sich leicht von dem in diesem Handbuch beschriebenen Menü unterscheiden. Aktivieren des Hauptmenüs Monitortasten Menüeinstellungen Drücken Sie zum Aufrufen des OSD-Menüs auf die -Taste und rufen Sie dann die Einstellungen auf. können Sie die Optionen einstellen. -
Seite 17: Schnelleinstellungen
Schnelleinstellungen > [Schnelleinstellungen] Beschreibung [Helligkeit] Dient zum Einstellen der Bildschirmhelligkeit. [Kontrast] Dient zum Einstellen des Farbkontrasts des Bildschirms. [Lautstärke] Regelt die Lautstärke. HINWEIS • Sie können [Stumm] / [Ton An] einstellen, indem Sie die Taste im [Lautstärke]-Menü drücken. [Verhältnis] Passt das Seitenverhältnis des Bildschirms an. [Breitbild] Zeigt das Video unabhängig vom eingehenden Videosignal im Breitbildmodus an. - Seite 18 Bild > [Bild] Beschreibung [Anwender] Ermöglicht dem Benutzer das Einstellen der einzelnen Elemente. Der Farbmodus des Hauptmenüs kann eingestellt werden. [Bildmodus] [Leser 1] Dieser Modus ermöglicht eine Zeitungspapier ähnliche Bildwiedergabe. Falls Sie möchten, dass der Bildschirm heller ist, können Sie die Helligkeit im OSD-Menü einstellen.
- Seite 19 > [Bild] Beschreibung [Spieleinstellung] [Reaktionszeit] Stellt in Abhängigkeit von der Bewegung des angezeigten Bildes die Reaktionszeit für die Bildanzeige ein. Für normale Umgebungen wird die Einstellung [Schnell] empfohlen. Wenn sich auf dem Bildschirm viel bewegt, empfehlen wir, die Einstellung [Schneller] zu verwenden.
-
Seite 20: Allgemein
> [Ton] Beschreibung [MaxxAudio] [Ein] MaxxAudio® von Waves, ausgezeichnet mit einem Technical GRAMMY Award®, ist eine Reihe von Soundtools mit Studioqualität – für ein exzellentes Hörerlebnis. [Aus] Deaktiviert die [MaxxAudio]-Funktion. [MaxxAudio-Einstellungen] Der Benutzer kann die Tonqualität manuell einstellen. [MaxxBass] Passt den Bass an. [MaxxTreble] Passt die Höhen an. -
Seite 21: Zurücksetzen
Zurücksetzen > [Zurücksetzen] Beschreibung [Möchten Sie Ihre Einstellungen zurücksetzen?] [Zurücksetzen] Kehrt zur Standardeinstellung zurück. [Abbrechen] Auswahl abbrechen. -
Seite 22: Fehlerbehebung
FEHLERBEHEBUNG Auf dem Bildschirm wird nichts angezeigt. • Ist das Stromkabel des Monitors eingesteckt? Prüfen Sie, ob das Stromkabel korrekt in die Steckdose eingesteckt ist. • Leuchtet die Power-LED? Überprüfen Sie den Anschluss des Netzkabels, und drücken Sie die Ein-/Ausschalttaste. Ist das Gerät eingeschaltet, und leuchtet die Power-LED? •... - Seite 23 Sehen Sie die Meldung Nicht erkannter Monitor, Plug and Play (VESA DDC)-Monitor gefunden? • Haben Sie den Bildschirmtreiber installiert? Installieren Sie den Anzeigen-Treiber von unserer Website: http://www.lg.com. • Prüfen Sie, ob die Grafikkarte die Plug and Play-Funktion unterstützt. Kein Ton aus Kopfhörerbuchse.
-
Seite 24: Technische Daten
* Die Höhe des Stromverbrauchs kann je nach Betriebsbedingungen oder Monitoreinstellungen variieren. ** Der Betriebsmodus des Stromverbrauchs wird mithilfe des ENERGY STAR®-Teststandards gemessen. (Nur für 24CK550W, 24CK551W) *** Der PC-Schlafmodus und der Ausgeschaltete Modus werden über die Ausgänge des Monitors gemessen. -
Seite 25: Werksunterstützungsmodus (Voreingestellter Modus, Pc)
Werksunterstützungsmodus (Voreingestellter Modus, PC) HDMI Voreingestellter Modus Horizontale Frequenz (kHz) Vertikale Frequenz (Hz) Polarität (H/V) Anmerkungen 640 x 480 31,469 59,94 640 x 480 37,5 720 x 400 31,468 70,08 800 x 600 37,879 60,317 800 x 600 46,875 75,0 1024 x 768 48,363 60,0... -
Seite 26: Eingangs-Timing (Video)
Eingangs-Timing (Video) Dual Band Wireless-Modul (AC3168) Spezifikationen Horizontale Vertikale Werksunterstützungsmodus WLAN Frequenz Frequenz HDMI Anmerkungen (Voreingestellter Modus) (KHz) (Hz) Standard IEEE 802.11a/b/g/n/ac 480P 31,5 Frequenzbereich Ausgangsleistung (Max.) 576P 31,25 2400 bis 2483,5 MHz 15,5 dBm 720P 37,5 5150 bis 5725 MHz 15,5 dBm 720P 5725 bis 5850 MHz 15,5 dBm... - Seite 27 WARNUNG: Dieses Gerät entspricht Klasse A gemäß CISPR 32. Im häuslichen Umfeld kann dieses Produkt Störungen des Funkempfangs hervorrufen. (Nur für 24CK550W, 24CK551W) Dieses Gerät kann in allen Regionen verwendet werden. Lesen Sie das Benutzerhandbuch sorgfältig durch, und halten Sie es griffbereit. Beachten Sie, dass das am Produkt angebrachte Etikett Information zum technischen Support enthält.
