Nimbus R 36 serie Montageanleitung

MODUL R 36 SERIE
Aufbaugehäuse mit Betriebstechnik

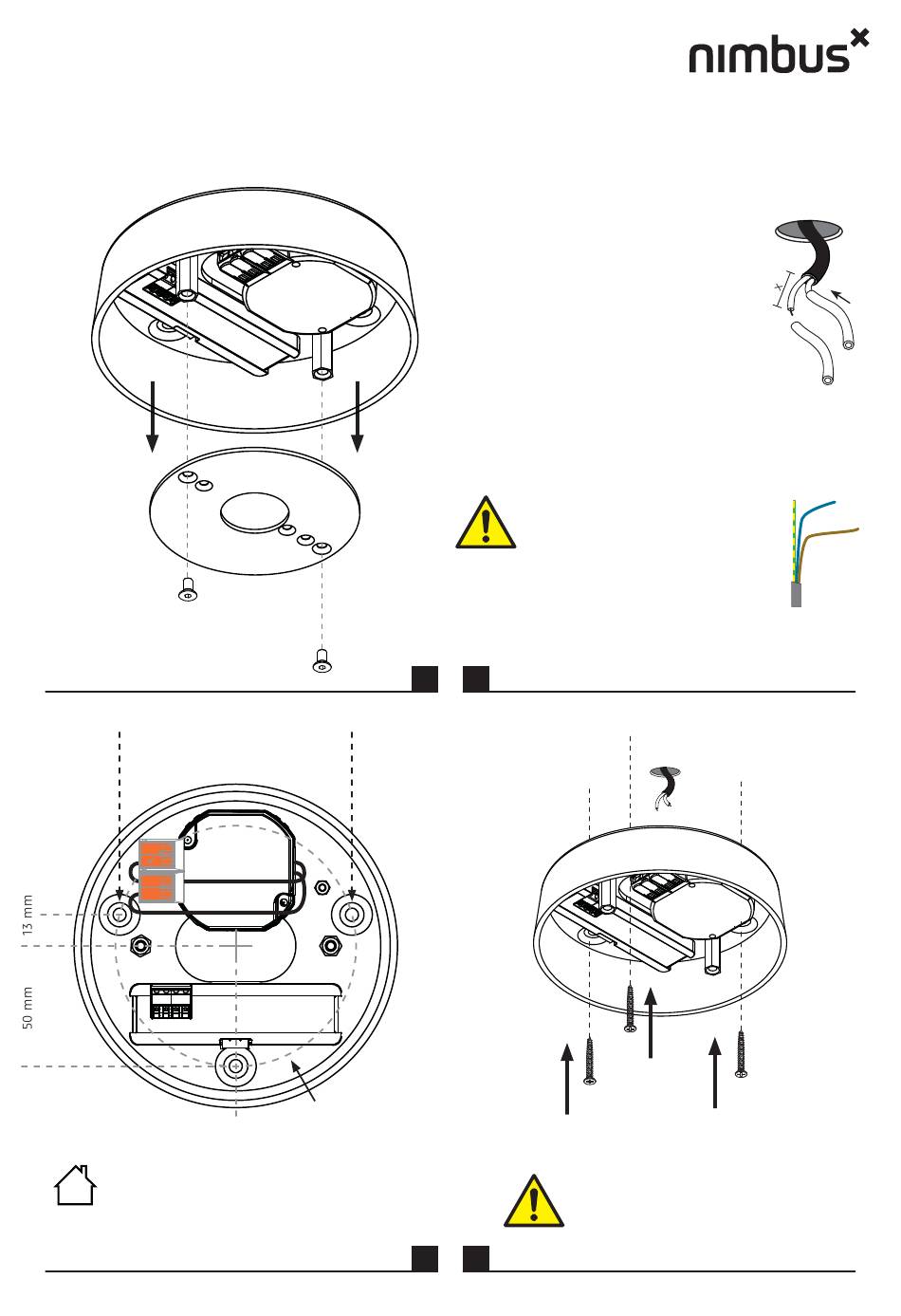

MONTAGE / MOUNTING
Vor der Montage
bitte den Metall-
ring abnehmen.
Before mounting
please detach
the metal ring.
96,5 mm Bohrlochabstand
Montage und Betrieb nur in Innenräumen !
Mounting and use of luminaire only indoors !
Nimbus Group GmbH Sieglestraße 41 70469 Stuttgart Germany Tel +49 - 711 - 633014-0 Fax +49 - 711 - 633014-14
/ surface-mounted housing with operating devices
1
Ø 100 mm
3
Deckenauslass stromlos schalten !
Die mitgelieferten Silikonschläuche auf
die Länge X kürzen und jeweils einen
über die Einzeladern N und L schieben.
Eventuell vorhandenen Schutzleiter
isolieren und im Aufbaugehäuse unter-
bringen !
Disconnect ceiling outlet from mains !
Shorten the silicone sleeves supplied
to a length of X and place one over
the individual wires marked N and L.
Insulate possible PE-wire and place it
inside the surface-mounted housing !
PE = grün-gelb /
N = blau / blue
L = braun / brown
Der elektrische Anschluß darf nur
vom Fachmann ausgeführt werden !
Must be installed by a qualifi ed
electrician only !
2
Anzugsmoment so wählen, dass keine
Verformung des Aufbaugehäuses eintritt !
Choose tightening torque carefully in order
that the housing will not be deformed !
4
www.nimbus-group.com DE 01/17
green-yellow PE
Geeignete Dübel
und Schrauben
verwenden !
Use suitable wall
plugs and screws !
N
L
S. 1
