Foglio allegato tecnico
Tecnologia di sensore NSE
Descrizione del prodotto
Il sensore notifica pioggia o neve tramite un contatto di relé a potenziale zero. Il relé interno è
azionato in caso di aridità, affinché in caso di caduta dell'alimentazione elettrica il sensore
notifichi, per motivi di sicurezza, lo stato "bagnato".
In caso di freddo secco la superficie del sensore placcata oro viene regolata su una temperatura di
5 °C. In caso di umidità, per asciugare la superficie il sensore effettua un riscaldamento a una
temperatura di 40 °C.
In fase di riconoscimento di precipitazioni, il contatto di uscita scatta subito, ma viene
reimpostato solo 3,5 minuti dopo l'asciugatura della superficie.
Il settore di applicazione si estende dalla protezione di prodotti tessili per la protezione solare fino
alla chiusura di cupole di vetro.
L'alimentatore SPE-24 fornisce la tensione di funzionamento necessaria.
Indicazione di sicurezza
Le operazioni di collegamento e di messa in funzione del sensore possono essere effettuate
-
solo da una persona competente
-
Per l'installazione, il montaggio, l'azionamento e la prevenzione infortunistica si devono
applicare le disposizioni regionali vigenti
-
Il cablaggio del sensore deve soddisfare i requisiti SELV
-
Se non è possibile un funzionamento privo di rischi, il sensore non deve essere messo in
servizio rispettiva egli occorre essere messi fuori servizio
-
Il sensore può essere utilizzato solo per l'impiego conforme alle disposizioni entro i dati tecnici
specifici
Protezione contro i fulmini
-
Le misure di protezione contro i fulmini devono far riferimento alle disposizioni locali
-
I dispositivi di protezione da sovratensione (SPD) contemplati dalla norma
EN 62305 devono essere definiti per una tensione impulsiva massima di misurazione di Uw = 1
kV e un livello di protezione tra 36 V e Uw
La corrente nominale del dispositivo SPD (surge protective device) deve essere definita in
-
funzione della potenza assorbita del sensore
Indicazioni di installazioni
Il sensore viene montato su una parete o sul tetto, in un punto non protetto dalle condizioni
-
atmosferiche
La molletta di fissaggio inclinata facilita il montaggio con l'inclinazione di 45° prevista sulle
-
superfici verticali e orizzontali
-
Per evitare malfunzionamenti dovuti a rugiada o a sgocciolamento, il montaggio non deve
essere eseguito al di sotto di sensori o di parti dell'edificio
-
Per quanto concerne la carica statica, osservare le istruzioni di installazione dell'alimentatore
SPE-24 (collegamento 1 o 2 al conduttore di protezione)
Dati tecnici
Tipo del apparecchio
NSE
Colore dell'alloggiamento
bianco
Dimensioni
105 x 112 x 98 mm
Tipo di montaggio
Muro, tetto, asta per sensori
Grado di protezione
IP 65, EN 60529
Ambiente di esercizio
-30 ... 70 °C
Peso
500 g
Sensore pioggia
Segnale di uscita
Contatto relé a potenziale zero
Tensione di contatto
max. 100 V DC
Corrente di contatto
max. 1 A
Calorifero, Elettronico
Tensione di
24 V AC/DC
funzionamento
Potenza assorbita
max. 5 W in riscaldamento, altrimenti 0,5 W
Regolazione temperatura
Asciutto 5 °C, bagnato 40 °C
Ritardo di commutazione
asciutto => bagnato: subito
bagnato => asciutto: 3,5 minuti
Collegamenti
Circuito di corrente
SELV
Linea
Cavo di allacciamento Ø 5 mm con
5 x 0,25 mm2, flessibile, 5 m, prolungabile a max. 100 m
3 | NSE

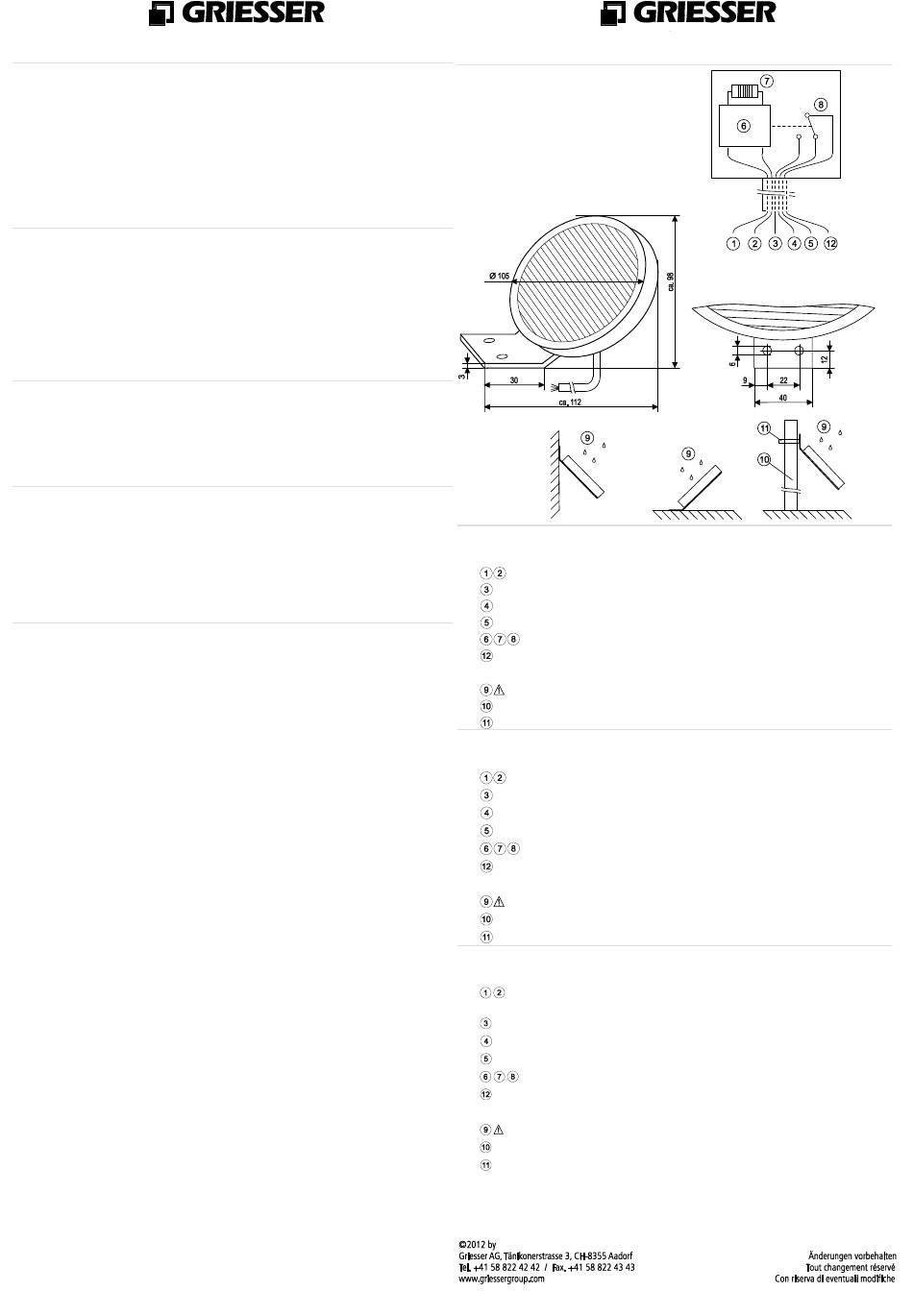

Anschlussschema
Schéma de raccordement
Schema di collegamento
Abmessungen
Dimensions
Dimensioni
Montage
Montage
Montaggio
Legende
Anschlüsse
weiss, braun
grün
gelb
grau
rosa
Montage
SEMA
MORI
Légende
Raccordements
blanc, brun
vert
jaune
gris
rose
Montage
SEMA
MORI
Leggenda
Collegamenti
bianco,
marrone
verde
giallo
grigio
rosa
Montaggio
SEMA
MORI
Betriebsspannung 24 V
Kontakt "trocken"
Kontakt "nass"
gemeinsamer Kontakt
Elektronik, Heizung, Relaiskontakte
keine Funktion
Kapitel "Installationshinweise" beachten
Sensormast, separat erhältlich
Montagering, separat erhältlich
Tensio d'emploi 24 V
Contact "sec"
Contact "mouillé"
contact commun
Electronique, Chauffage, Contacts du relais
pas de fonction
respecter le chapitre "Iindications d'installations"
Mât de capteurs, disponible séparément
Anneau de montage, disponible séparément
Tensione di funzionamento 24 V
Contatto "asciutto"
Contatto "bagnato"
Contatto comune
Elettronico, Calorifero, Contatti relé
non una funzione
rispettare lei capitolo "Indicazioni di installazioni"
Asta portasensore, disponibile separatamente
Anello per montaggio, disponibile separatamente
