Foglio allegato tecnico
Sensore di irraggiamento globale GSS
Descrizione del prodotto
Il sensore acquista i raggi solari. Una centralina di protezione solare riduce l'assorbimento
energetico apportato sulla base dei valori misurati dal sensore per evitare di riscaldare inutilmente
i locali interni.
Indicazione di sicurezza
-
Le operazioni di collegamento e di messa in funzione del sensore possono essere effettuate
solo da una persona competente
Per l'installazione, il montaggio, l'azionamento e la prevenzione infortunistica si devono
-
applicare le disposizioni regionali vigenti
-
Il cablaggio del dispositivo deve soddisfare i requisiti SELV
-
Se non è possibile un funzionamento privo di rischi, l' apparecchio non deve essere messo in
servizio rispettiva egli occorre essere messi fuori servizio
Il sensore può essere utilizzato solo per l'impiego conforme alle disposizioni entro i dati tecnici
-
specifici
Protezione contro i fulmini
Le misure di protezione contro i fulmini devono far riferimento alle disposizioni locali
-
I dispositivi di protezione da sovratensione (SPD) contemplati dalla norma
-
EN 62305 devono essere definiti per una tensione impulsiva massima di misurazione di Uw = 1
kV e un livello di protezione tra 36 V e Uw
Indicazione di installazioni
Generalmente il sensore deve essere montato sul punto più alto del tetto. In questo caso è
-
necessario assicurarsi che venga montato con vista a 360° e senza riflessioni di luce o cadute
d'ombra.
-
Il sensore deve essere orientato orizzontalmente
Istruzioni per l'uso
-
Si raccomanda un controllo annuale del sensore per individuare lo sporco resistente (depositi)
Dati tecnici
Tipo del apparecchio
GSS
composta da:
Sensore di irraggiamento globale SP Lite 2
Trasduttore PR4131 con PR4501
Dispositivo di alimentazione SPE-24
Zoccolo per montaggio MOSO-B
Irragg. globale
Colore dell'alloggiamento
grigio
Dimensioni
Ø 54 x 34 mm
Tipo di montaggio
Grado di protezione
IP 67, EN 60529
Ambiente di esercizio
-30 ... 70 °C
Peso
110 g
Area di misurazione
0 - 2000 W/m2
Linea
Cavo di allacciamento Ø 5 mm con 2 x 0,25 mm2 e schermatura
(simbolo di messa terra), flessibile, 5 m, prolungabile a max. 100 m
Trasduttore
Colore dell'alloggiamento
rosso/nerro
Dimensioni
23,5 x 109 x 116 mm (L x A x P)
Tipo di montaggio
su binario top-hat 35 mm
Grado di protezione
IP 20, EN 60529
Ambiente di esercizio
-20 ... 60 °C
Peso
185 g
Alimentazione
21,6 ...253 V AC, 50 sino 60 Hz
19,2 ... 300 V DC
Potenza assorbita
typ. 2 W
Collegamento
Morsetti a vite
Linea
3 conduttori (L, N, PE), 1,5 mm2, cavo rigido o flessibile
Ingresso del rilevamento
per SP Lite 2: 0 ... -12 V DC
Dispositivo di alimentazione
Modello di alloggiamento
REG 3TE, DIN 43880
Colore dell'alloggiamento
grigio
Dimensione
52,5 x 93 x 68,5 mm (L x A x P)
Tipo di montaggio
Nell'armadio di distribuzione su binario top-hat 35 mm
(EN 50022) o equivalente
Grado di protezione
IP 20, EN 60529
Ambiente di esercizio
locali secchi, 0 ... 50 °C, grado di inquinamento 2
Peso
400 g
Collegamento alla rete
Tensione
230 V AC ±10 %, 50 Hz,
interruttore automatico max. 13 A
Potenza assorbita
28 VA
Collegamento
Morsetti a vite, 2 poli
Linea
3 conduttori (L, N, PE), 1,5 mm2, cavo rigido o flessibile
Collegamento di uscita
Circuito di corrente
SELV, PELV tramite il collegamento di un conduttore di protezione
Voltaggio nominale
24 V AC, non regolato, ± 6 %
Tensione a vuoto
28 V AC
Collegamento
Morsetti a vite
Linea
2 conduttori, 0,5 ... 1,5 mm2, cavo rigido o flessibile, lunghezza
della linea max. 100 m
3 | GSS

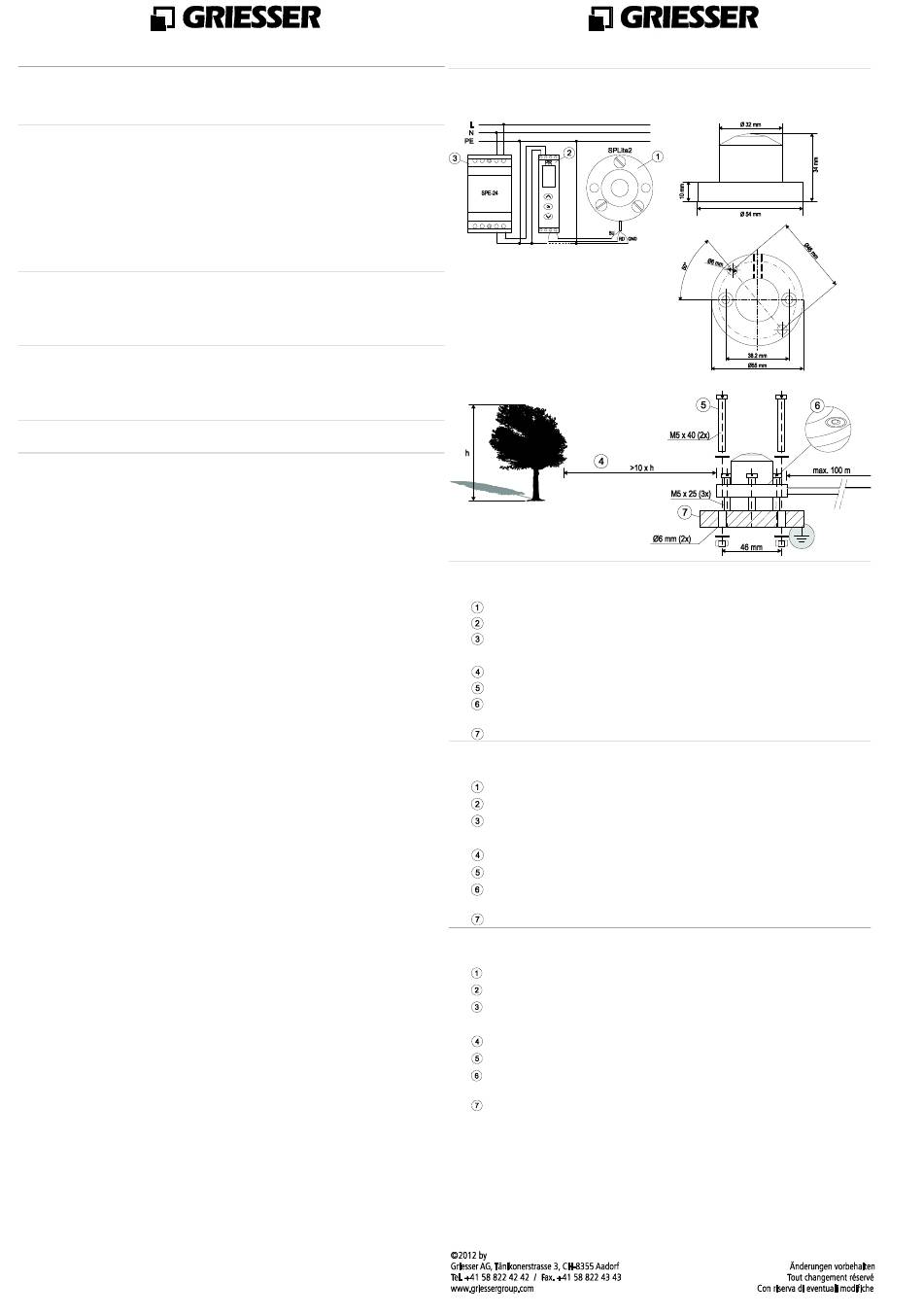

Anschlussschema
Schéma de raccordement
Schema di collegamento
Montage
Montage
Montaggio
Legende
Anschlüsse
Montage
Montage mit Schrauben, Muttern und Unterlagsscheiben
Légende
Raccordements
Montage
Leggenda
Collegamenti
Montaggio
Abmessungen
Dimensions
Dimensioni
Globalstrahlungssensor
Speisung Messumformer
Netzanschluss Speisegerät
Freier Horizont
Nivellierinstrument
Sensor mit Schrauben nivellieren
Montagesockel MOSO-B
Capteur de rayonnement global
Alimentation transducteur
Raccordement réseau d'alimentation
Horizon non obstrué
Montez avec les vis, anneaux et écrous
Instrument de niveau
Nivellez le capteur avec les vis
Culot de montage MOSO-B
Irragg. globale
Alimentazione trasduttore
Collegamento alla rete di alimentazione
Orizzonte non ostruenti
Montaggio con viti, dadi e anelli
Llivellato il sensore con le viti
Zoccolo per montaggio MOSO-B
4 | GSS
Livello
