LOXONE Sauna 200136 Schnellstartanleitung

QUICK START GUIDE
(technical subjects to change
Date 48/2018)

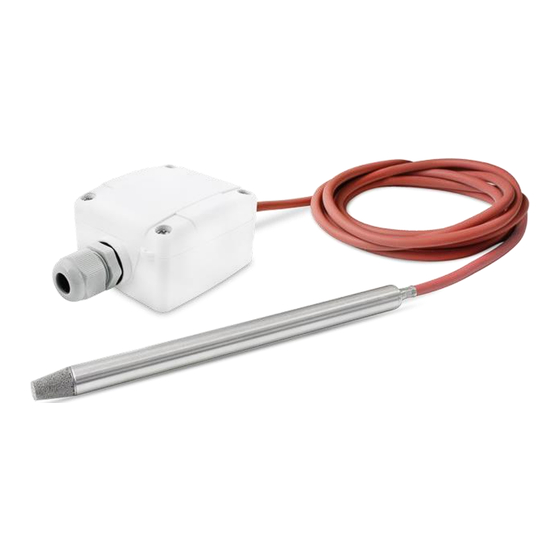

Temperatur & Feuchtefühler Sauna 200136
Temperature & Humidity sensor Sauna 200136
Anwendung
Application
Außenfühler zur Feuchte- und Temperaturmessung für Anwendungen
bis 120°C im Außenbereich oder in Räumlichkeiten mit erhöhten
Schutzanforderungen.
Merkmale
Characteristics
Die Standardserie deckt mehrere unterschiedliche Temperatur- und
Feuchtemessbereiche ab, welche je nach Einstellung relative-, abso-
lute Feuchte, Taupunkt, Enthalpie oder Mischungsverhältnisse ausge-
geben. Durch den Messumformer erhält man ein Ausgangssignal von
0 ... 10 V. Der kapazitive Sensor ist langzeitstabil und muss nicht nach-
kalibriert werden.
Technische Daten
Technical data
Allgemein
General Information
Spannungsversorgung
Power supply
Anschluss
Connection
Anschlussklemme
Connection clamp
Leistungsaufnahme
Power consumption
Ansprechzeit r.h.
response time r.h.
Sensor Ersteinrichtungsdauer
Sensor setting up time
models available on demand
12...34 V AC/DC
3-Leiter-Anschluss
3-wired-connection
Schraubklemme max. 1,5 mm²
Screw clamps, max 1.5 mm²
24...44 mA
24...44 mA
8 Sekunden ( 63% tau)
8 Sekunden ( 63% tau)
60min
For measuring humidity and temperature up to 120°C in outdoor areas
or indoor areas subject to high safety requirements.
The standard series covers several different measuring ranges of tem-
perature and humidity including relative, absolute humidity, dew point,
enthalpy or mix ratio (see configuration table). The measuring trans-
ducer reads the data via an internal sensor and converts the result into
a standardized analogue output signal 0-10 V. The capacitive sensor
offers long-term stability and does not need to be recalibrated,
Gehäuse
Casing
Abmessung
Dimensions
Werkstoff
Material
Kabeleinführung
Cable inlet
Zulässige Einsatzbedingungen
Admissible environmental conditions
Anschlussleitung*
Supply cord
Schutzhülse
Protection sleeve
Werkstoff
Material
Sensorschutz
Sensor protection
Tmax. Messspitze
Tmax. measuring tip
Schutzart
Protection class
75x69x44 mm
PA6, ähnlich RAL 9010
PA6, similar RAL 9010
M16x1.5 für Leitung Ø 4...10 mm
M16x1.5 for wire diameter 4...10 mm
-30...70 °C; 0...98% r.h.
2m - Silikon max 180°C
2m - Silicone max 180°C
12x175 mm
Edelstahl
stainless steel
Sinterfilter aus Messing
sinter filter, brass
120 °C
IP65
