Befestigungsarten der TV-Halterung

Je nach TV-Typ müssen sie unterschiedliche Schrauben nutzen, um die Halterung am TV zu montieren.

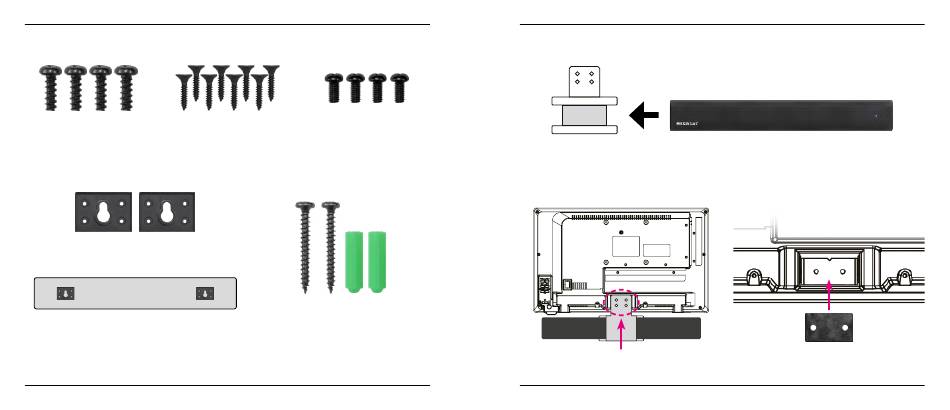

Im Lieferumfang liegen folgende Schrauben bei:
Schraubensatz A Schraubensatz B
3 x 12 mm Grobgewinde (spitz)
4,8 x 14 mm Grobgewinde (stumpf)
Nutzen Sie diese Schrauben, wenn Nutzen Sie diese Schrauben,
die Befestigungslöcher des TVs aus wenn Sie die Wandhalter-Ad-
Kunststoff sind. Das Gewinde wird apter direkt an die Soundbar
durch die Schrauben eingedreht. montieren möchten.
Wandhalter-Adapter (alternative Befestigung)
Nutzen Sie hierzu den Schraubensatz B und schrauben Sie
die beiden Adapter direkt in das Gehäuse der Soundbar.
Ober- oder Rückseite der
5 cm
Soundbar
Vor der Befestigung müssen die Löcher vorgebohrt
werden (2 mm Bohrer! Die Montage ist auf der Oberseite
oder auf der Rückseite möglich.
Der Abstand vom Wandhalter-Adapter zur Außenseite
der Soundbar beträgt 5 cm.
Achtung: Nur die Gehäusewandung durchbohren.
DEUTSCH
06
Schraubensatz C
M4 x 14 mm Feingewinde U-Scheibe
Nutzen Sie diese Schrauben,
wenn die Befestigungslöcher des
TVs ein Metallgewinde haben.
5 cm
Schrauben- / Dübelsatz D
3,9 x 35 mm Grobgewinde (spitz) / Ø 6 mm Dübel
Nutzen Sie diese Schrauben zur Wandmon-
tage, um die beiden Wandhalter-Adapter
einhängen zu können. Bei Steinwänden
müssen Sie vorher Dübellöcher bohren und
die Schrauben mit Hilfe der Dübel befestigen.
Befestigung der TV Halterung
1. Stecken Sie die Soundbar wie unten gezeigt in den TV-Halter ein. Vergewissern Sie sich, dass die Sound-
bar mit den Lautsprechern (Metallgitter) nach vorne zeigt.
2. Die Löcher in der Halterung müssen mit den
Löchern auf der Rückseite des TV übereinstim-
men und wie abgebildet mit vier Schrauben
befestigt werden (je nach Modell, mit 2 oder
4 Schrauben).
Befestigung mit den jeweiligen Schrauben
DEUTSCH
3. Bei einigen TVs kann modellabhängig die Hal-
terung nicht plan aufliegen. Nutzen Sie hierzu
die im Lieferumfang beiliegende Adapterplat-
te. Diese wird zwischen den Löchern des TVs
und der Halterung gelegt.
