67925 / 67926 / 67927 - SM 120FH / SM 150FH / SM 180FH
5-1
GETRIEBEÖL
Überprüfen Sie nach 8 Betriebsstunden den Ölstand des Getriebes, sollte Öl
•
fehlen füllen Sie dieses nach (Empfehlung des Herstellers: SAE 90)!

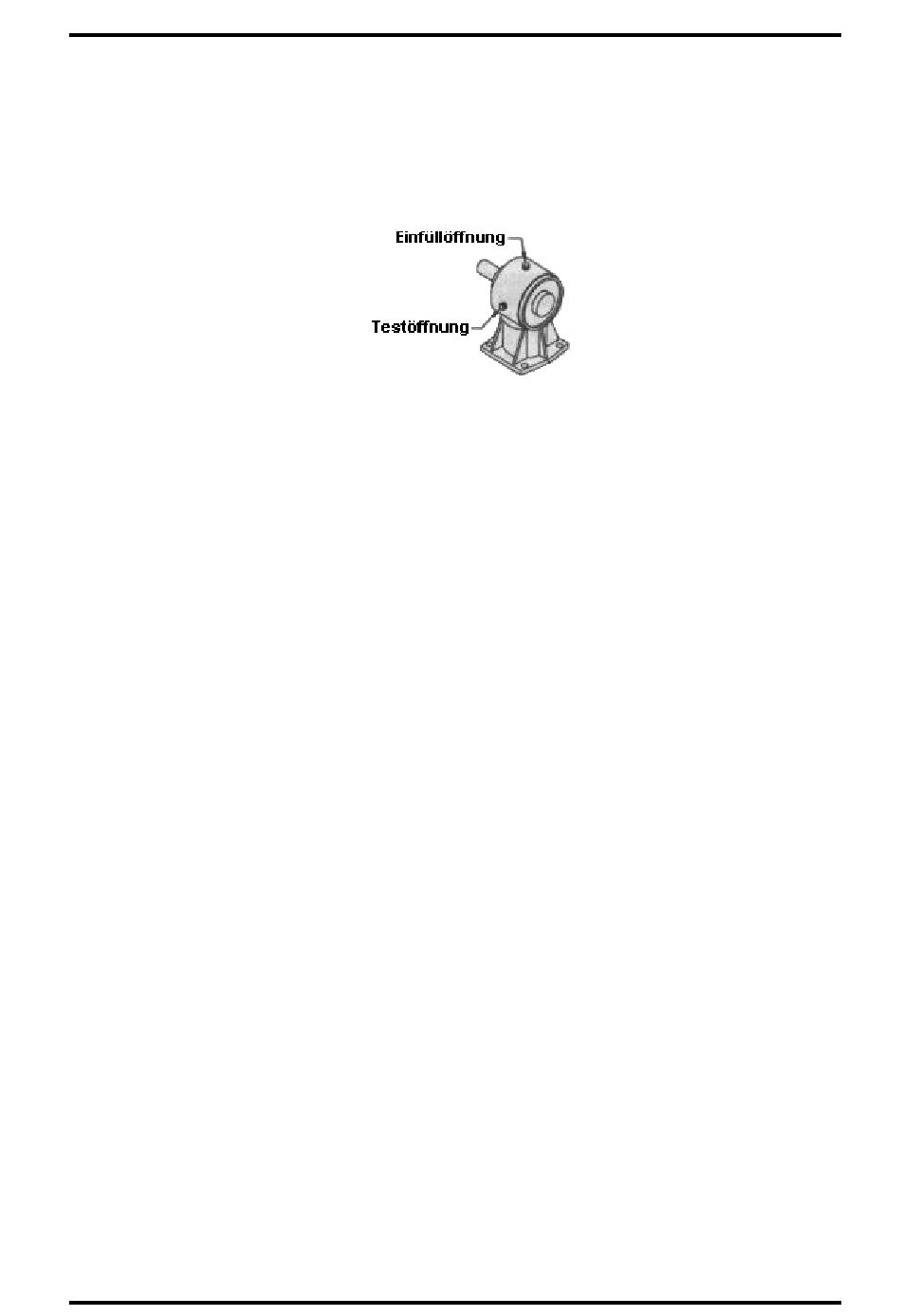

Öffnen Sie hierfür die Öleinfüllöffnung und die Testöffnung des Getriebes! Füllen
Sie solange Öl in die Einfüllöffnung bis etwas Öl bei der Testöffnung heraus
sickert!
Verschließen Sie nun beide Öffnungen wieder!
5-2
MESSER WECHSEL
Lösen Sie die Schraube (1) und entfernen Sie das Messer!
•
Um das Messer zu lösen halten Sie die Spindelwelle, mit einem geeigneten
Schraubenschlüssel, unterhalb des Messers fest.
Überprüfen Sie den Zustand der Welle und der Mutter, tauschen Sie diese bei
•
starken Beschädigungen aus!
Tauschen oder schärfen Sie das Messer!
•
Schieben Sie das Messer wieder über die Spindelwelle und schrauben Sie die
•
Mutter wieder fest an! Um ein Drehen des Messers zu verhindern halten Sie die
Spindelwelle wieder mit einem geeigneten Schraubenschlüssel fest!
5-3
ANTRIEBSRIEMEN EINSTELLUNG
Schalten Sie das Mähwerk und den Traktor aus.
•
Lösen Sie alle vier Schrauben (1) auf der Getriebebox (2).
•
Lösen Sie die Mutter (3) der Einstellschraube (4).
•
Ziehen Sie nun die Einstellschraube (4) solange an bis der Antriebsriemen gut
•
gespannt ist! Achten Sie darauf, dass der Antriebsriemen nie zu stark gespannt
wird!
Schrauben Sie nun die Mutter (3) und die vier Schrauben (1) wieder fest!
•
5-4
ANTRIEBSRIEMEN WECHSEL
Schalten Sie das Mähwerk und den Traktor aus!
•
Lösen Sie nun die vier Schrauben (1) und die Einstellschraube (4).
•
Entfernen Sie die Antriebsriemen, die Verbindungselemente und die
•
Riemenscheiben wenn nötig!
Schieben Sie nun die Antriebsriemen wieder über die Riemenscheiben (7 & 8)
•
Achten Sie darauf, dass der Antriebsriemen (5) auf der unteren Rille und der
•
Antriebsriemen (6) auf der oberen Rille läuft!
Schieben Sie das Getriebe in seine „hinterste" Position und verschrauben nach
•
der Antriebsriemeneinstellung wieder die Schrauben (1) und Mutter (3).
SEITE 6 VON 14
