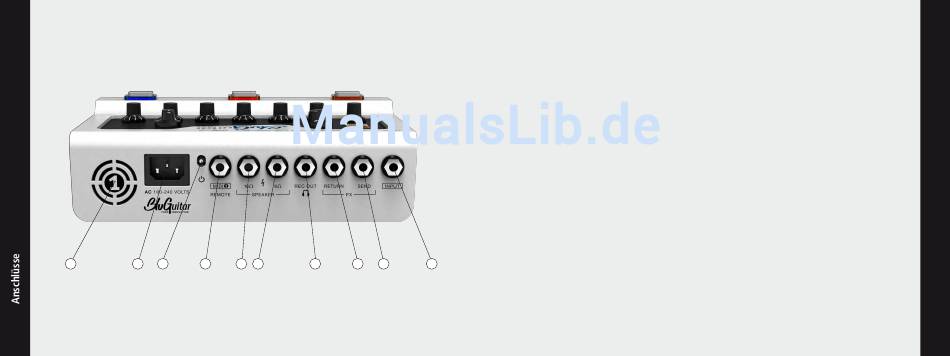

14 Input
Verbinde deine Gitarre mit diesem Eingang. Bitte verwende nur
geeignete, abgeschirmte Gitarren-Kabel.
15 FX-Loop Send
Effektschleife zwischen Vor- und Endstufe. Verbinde diese Buchse mit
dem Eingang deines Effektgerätes. Auch als Line-Out verwendbar.
Seite
34
16 FX-Loop Return
Effektschleife zwischen Vor- und Endstufe. Verbinde diese Buchse mit
dem Ausgang deines Effektgeräts. Auch als Line-In verwendbar.
Seite
34
17 Rec Out
Ausgang für Kopfhörer und Mischpult. Für reinen Kopfhörerbetrieb
einfach keinen Speaker anschließen. MASTER
Kopfhörerlautstärke.
Seite
26
18 Speaker Out 8 Ohm / 100W
14
Bitte immer nur eine Speaker Out-Buchse mit der passenden Impedanz
belegen. Seite
25
19 Speaker Out 16 Ohm / 100W
Bitte immer nur eine Speaker Out-Buchse mit der passenden Impedanz
belegen. Seite
25
20 FOOTSW. / MIDI1 / REMOTE
Multifunktionsbuchse zum Anschluss von: Standard Fußschalter
(1- und 2fach mit und ohne LED) zum Schalten von Clean-Overdrive
(Tip) und Boost (Ring). Seite
36
REMOTE1
™
oder MIDI1
™
zum Schalten und Regeln von:
• CLEAN
• BOOST
• VINTAGE
• REVERB
• CLASSIC
• LOOP
• MODERN
• MasterVolume
• POWERSOAK
• GAIN / CLEAN Volume
21 Bereitschaftsschalter on / off
3
bestimmt dann die
22 Netzbuchse
Ein modernes Schaltnetzteil liefert konstant alle intern benötigten
Betriebsspannungen, unabhängig von der Spannung im Netz. Dadurch
liefert AMP1
™
überall auf der Welt ohne zusätzliche Anpassung exakt
den gleichen Sound und die gleiche Leistung. Du benötigst nur ein
Kaltgerätekabel mit dem landestypischen Netzstecker.
23 Lüfter
Der geregelte Lüfter wird bei stärkerer Belastung aktiv. Die Öffnungen
müssen frei bleiben, damit der AMP1
™
immer richtig gekühlt
werden kann.
