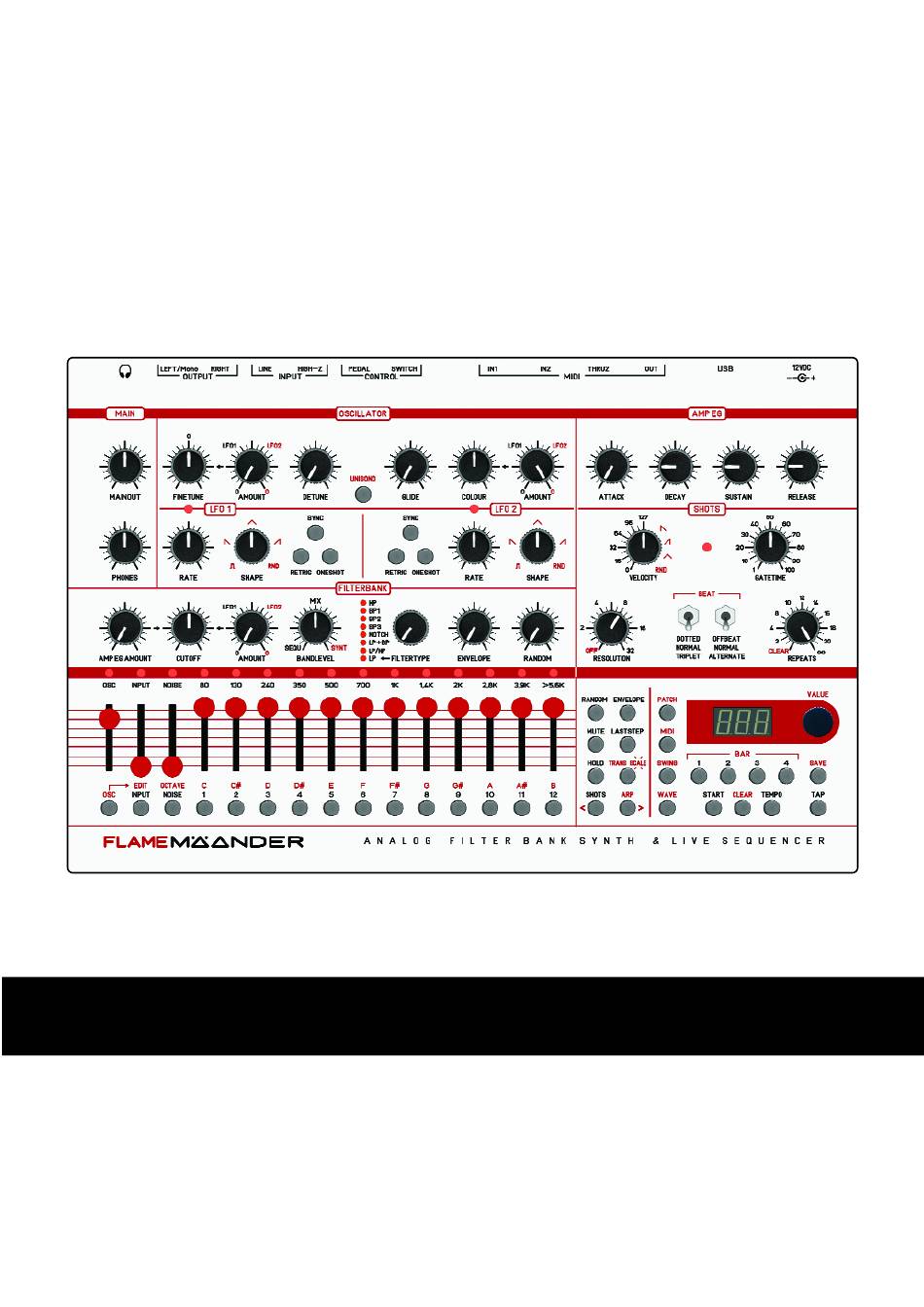

- Seite 1 FLAME MÄANDER SYNTHESIZER HANDBUCH Version 1.00 (ab Firmwareversion 1.08)
-
Seite 2: Inhaltsverzeichnis
Handbuch FLAME MÄANDER Version 1.00 Inhaltsverzeichnis 1. Kurzbeschreibung - Übersicht - Hardware - Interne Struktur (Blockschaltbild) - Sequenzer Überblick 2. Anschlüsse und Geräteverbindungen - Die Anschlüsse auf einen Blick - Verkabelungen: - Netzteiladapter anschließen - Audio Ausgänge und Kopfhörer anschließen - USB Verbindung mit einem Computer - MIDI Keyboard anschließen... - Seite 3 5. Klangerzeugung - Oszillator: - FINETUNE (Oszillator Feinabstimmung) - WAVE (Wavetable/Digitalsound laden) - COLOUR (Wavetable modulieren) - UNISONO und DETUNE - GLIDE - NOISE (White Noise Rauschen) - ADSR Lautstärkehüllkurve (AMP EG) 6. LFO 1+2 - Algemeines - RATE (Geschwindigkeit) - SHAPE (Wellenform) - RETRIGGER - ONESHOT...
- Seite 4 10. EDIT Stepsequenzer für OSC Spur - EDIT Mode aktivieren - Step Position wechseln - Noten (Akkord) setzen - Oktave der Note setzen / ändern - Velocity einstellen - Notenlänge (Noten halten) - EDIT Mode verlassen - Sequenz speichern (im Patch speichern) 11.
-
Seite 5: Kurzbeschreibung
1. Kurzbeschreibung 1.1 Übersicht Der FLAME MÄANDER ist ein analog-digitaler Synthesizer mit integriertem Live Sequencer. Der Sequenzer hat eine polyphone Notenspur für den Oszillator und 14 monofone Triggerspuren für die Filterkanäle, Audio Eingang und Noise. Das Pattern kann bis zu 4 Takte lang sein. Die Klangerzeugung wird durch einen 4-fach polyphonen Wavetable Oszillator realisiert. -
Seite 6: Interne Struktur (Blockschaltbild)
1.3 Struktur Die Filterbank besteht aus den 12 analogen Filtern und ist per 12 VCAs digital steuerbar, einer- seits durch 8 simulierte Filtertypen (Filtertype Simulator) und andererseits durch die 12 Filterkanal Sequenzerspuren. Jeder Filterkanal hat eine eigene Sequenzerspur mit eigener Hüllkurve (AR Typen). Der Mixeregler BANDLEVEL regelt die Modulation des Filtersequenzers und des Oszillators (Hüllkurven Amount, Cutoff, LFO Amount). -
Seite 7: Sequenzer Überblick
1.4 Sequenzer Überblick Der MÄANDER hat einen Sequenzer mit 15 Spuren und maximal 4 taktiger Pattern Länge. Eine der Spuren, die Oszillatorspur OSC, ist polyphon. Damit können rhytmische Akkorde gespielt werden. Diese OSC Spur unterscheidet sich in einigen Punkten von den anderen 14 monofo- nen Triggerspuren. -
Seite 8: Anschlüsse Und Geräteverbindungen
2. Anschlüsse / Geräteverbindungen 2.1 Die Anschlüsse auf einen Blick Auf der Rückseite findest du alle Eingangs- und Ausgangs Buchsen, sowie den Einschalter: Buchse für das Steckernetzteil und der Einschalter USB Buchse (class-compliant) MIDI-DIN Buchsen: MIDI Inputs IN1 und IN2, MIDI THRU2 (von IN2), MIDI OUT CONTROL Eingänge: SWITCH (2x Fusstaster), PEDAL (1x Fussschweller Pedal) INPUT: mono Audio Eingänge für LINE Pegel und für Gitarre (HIGH-Z) OUTPUT: mono Audio Ausgänge für LEFT/mono (linker Kanal) und RIGHT (rechter Kanal) -
Seite 9: Audio Ausgänge Und Kopfhörer Anschließen
AUDIO AUSGÄNGE ANSCHLIESSEN Verbinde die LEFT/M und RIGHT Anschlüsse mit Hilfe zweier Standard-Klinkenkabel mit Line- Level-Eingängen deines Mixers oder Verstärkers. Stelle die Lautstärke am Verstärker zuerst auf einen niedrigen Wert. Benutze den MAINOUT Regler für die Ausgangspegel des MÄANDER. Line Level Audio Ausgänge Kopfhörer Ebenso kannst du deinen Kopfhörer direkt an den MÄANDER anschließen. -
Seite 10: Midi Keyboard Anschließen
MIDI Verbindung mit einem MIDI Keyboard (MÄANDER als Sound Expander) Standard MIDI Kabel MIDI IN MIDI OUT SPIEL DEN MÄANDER ALS SOUND EXPANDER MIT EINEM EXTERNEN MIDI KEYBOARD: Verbinde den MIDI OUT des Keyboards mit MIDI IN (1 oder 2) vom MÄANDER. Setze den MIDI OUT Kanal des Keyboards auf den gleichen Wert der OSC Notenspur vom MÄANDER. -
Seite 11: Anschlüsse Für Fusstaster Und Pedal
MIDI Verbindung mit einem MIDI Sound Expander: Standard MIDI Kabel MIDI OUT MIDI IN SPIEL EINEN SOUND EXPANDER MIT DEM MÄANDER SEQUENZER: Verbinde den MIDI OUT vom MÄANDER mit MIDI IN eines Sound Expanders. Setze den MIDI OUT Kanal des Sound Expanders auf den gleichen Wert der OSC Notenspur vom MÄANDER. SETZE DEN MIDI KANAL der OSC Notenspur folgendermaßen: Drücke einmal die MIDI Taste (die Taste leuchtet). -

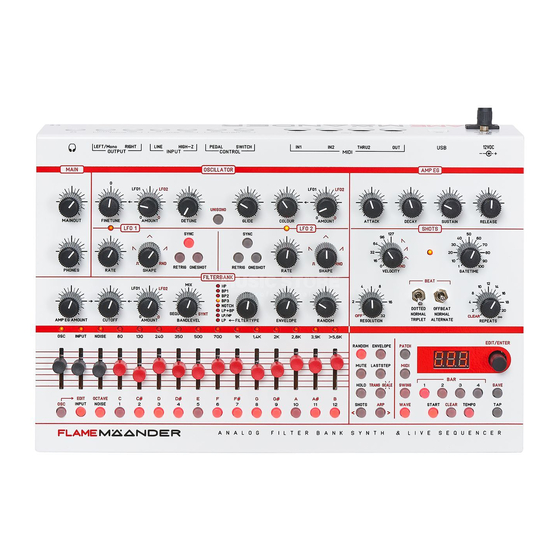

Seite 12: Übersicht Bedienoberfläche
3. ÜBERSICHT BEDIENOBERFLÄCHE 3.1 Bedienoberfläche MAIN Regler für die Ausgangslautstärke von MAINOUT und Kopfhörer OSCILLATOR Einstellungen des Wavetable Oszillators LFO 1+2 Einstellungen der LFOs AMP EG Lautstärke und Filterhüllkurve des Oszillators (ADSR Generator) SHOTS “Note Repeat” Einstellungen des Live Sequenzers FILTERBANK Modulations Einstellungen für die Filterbank AUDIO Kanäle Schieberegler für Oszillator, Input und White Noise, Spurtaster FILTER KANÄLE Schieberegler der Filterbänder, Spurtaster, Keyboard... -
Seite 13: Spur Taster / Keyboard
3.2 Spur Taster / Keyboard Die Spur Taster unter den Schiebereglern haben im Menu SHOTS eine Doppelfunktion. Bei ein- geschalteter OSC Taste (Taste leuchtet rot) gelten die in roten Buchstaben gedruckten Funktionen -> Siehe obige Abbildung! Bei ausgeschalteter OSC Taste gelten die in schwarz gedruckten Funktionen. Ist OSC eingeschaltet, dienen die 12 Filterband Taster 1-12 als Ein-Oktave-Tastatur zur Eingabe von Noten für die Oszillatorspur. -
Seite 14: Hold
HOLD Drücke die HOLD Taste um das Hold Menu zu aktivieren. Jeder Kanal der jetzt mit den OSC, INPUT, NOISE und FILTERBAND Tasten eingeschaltet wird, ist vom Aufnehmen und Löschen ausgeschlossen (HOLD aktiv). Shots werden zwar auf diesen Kanälen zwar zusätzlich abge- spielt, aber nicht aufgenommen. -
Seite 15: Menu Taster
Display 3.4 Menus 2 Daten Regler (Dial Rad) y z { | PATCH Zum Laden von Patches MIDI Durchsteppen der MIDI Menus (Midi Kanäle, Notennummern etc.) SWING Shuffel - Einstellung WAVE Menu zum Auswählen einer Wavetable oder eines Digitalsounds BAR Vier BAR Taster zum Ein- und Ausschalten und Festlegung der Takt-Reihenfolge START Start/Stop Taste des Sequenzers CLEAR Löschtaste nur in Verbindung mit anderen Tasten wirksam TEMPO Menu zum Einstellen des Tempos... -
Seite 16: Patch (Sound- Und Sequenzspeicherplatz)
4. PATCH (Sound- und Sequenzspeicherplatz) 4.1 Patches Laden und Speichern Ein PATCH ist ein Speicherplatz für deine Sound- und Sequenzer Daten. Momentan gibt es 100 Patches. Alle Sequenzerspuren und alle Reglerpositionen (ausser den Schiebereglern, MAIN und PHONES) werden in einem PATCH abgespeichert. Ein Patch kann auch bei laufendem Sequenzer gespeichert oder geladen werden. -
Seite 17: Patches Über Midi Senden
PATCHES ÜBER MIDI SENDEN So rufst du das Menu auf: Bei gedrückt gehaltener Taste MIDI, drücke die Taste PATCH, beide Tasten blinken dann! Wähle mit dem Data Regler "ALL" aus, wenn du alle Patches zusammen sichern will (ALL PATCH DUMP). Wenn du nur ein bestimmtes PATCH senden möchtest, wähle mit dem Data Regler die Nummer des Patches aus (SINGLE PATCH DUMP). -
Seite 18: Klangerzeugung
WAVETABLE oder DIGITALSOUND LADEN: Der MÄANDER besitzt einen 4fach polyphonen Wavetable Oszillator (Wavetables kompatibel mit FLAME 4VOX euro module). Es gibt Speicherplätze für 39 Wavetables (eigene können rein- geladen werden). Zusätzlich stehen 2 digital berechnete Wellenformen: Pulse mit PWM und Sägezahn zur Verfügung. -
Seite 19: Unisono Und Detune
COLOUR: Mit dem Regler COLOUR kannst du weich durch die 64 Wellenformen der WAVETABLE fahren, oder eine Pulsweitenmodulation des Digitalsound 39=PWM SQARE erreichen. Beim Digitalsound 40=SAW hat dieser Regler keine Wirkung! Mit dem Regler AMOUNT rechts daneben kannst du die LFOs auf COLOUR wirken lassen. Der LFO regelt immer um den Mittelpunkt der Reglerposition von COLOUR. -
Seite 20: Adsr Lautstärkehüllkurve (Amp Eg)
5.3 ADSR Lautstärkehüllkurve (AMP EG) Für den Oszillator steht eine ADSR Hüllkurve mit 4 Reglern für Attack, Decay, Sustain und Release zur Verfügung. Diese Hüllkurve wirkt primär auf den Lautstärkeverlauf der gespielten Noten, kann aber auch auf die Filter Cutoff als Filterhüllkurve wirken. Dafür drehe den AMP EG AMOUNT Regler am Filter auf. -
Seite 21: Lfo 1
6. LFO 1 + 2 ALLGEMEINES Es stehen zwei LFOs für Modulationen von Parametern zur Verfügung. Beide LFOs sind iden- tisch aufgebaut, aber unabhängig einstellbar. Die Einstellungen der LFOs werden im Patch mit abgespeichert. RATE Geschwindigkeit von ganz langsam bis schnell (unterer Audiobereich) SHAPE Wellenformen mit Überblendung zwischen down, updown, up RETRIGGER LFO läuft im Loop und wird bei neuer Note geresetet ONESHOT Wellenform des LFO wird bei neuer Note gestartet und läuft nur einmal ab... -
Seite 22: Sync
SYNC Mit der SYNC Taste kannst du die RATE zur MIDI Clock synchronisieren. In diesem Fall liegen auf dem Regler in Stufen fest eingestellte Zeitintervalle, beginnend bei 96 Ticks Länge = 1 Takt (langsamste Rate) bis zur schnellsten mit nur 2 Ticks Länge = 32tel Triole. Liste der Zeitintervalle bei SYNC auf dem RATE Regler von links nach rechts: 96 - ganze Note 24 - 4tel Note... -
Seite 23: Die Filterbank
8. DIE FILTERBANK 8.1 Aufbau Der MÄANDER besitzt eine analoge Filterbank, die aus 12 Filterbändern besteht. Die ersten 11 Filterbänder sind 24db Bandpässe (Resonanzfilter) mit festen Frequenzen und mittlerer Resonanz, Ausnahme ist Kanal 12, ein 24dB Highpassfilter, das alle höheren Frequenzen ab etwa 5Khz durchlässt. -
Seite 24: Audio Verschaltung (Audio Fluss Schemata)
8.2 Audio Verschaltung Die Audioeingänge der Filterkanäle sind alle zusammengeschlossen, deshalb gehen auch alle eingehenden Audiosignale (Oszillator, Inputsignale, weisses Rauschen) monofon in die Filterbank. Der MÄANDER verfügt aber über zwei Audioausgänge: LEFT/mono und RIGHT. Wird nur ein Kabel allein mit dem LEFT/mono Ausgang verbunden, laufen alle Filterbänder zusammen über diesen Anschluss (Mono Betrieb). -
Seite 25: Steuerung Der Filterbank
8.3 Steuerung der Filterbank AMP EG AMOUNT Routing der OSC Lautstärke Hüllkurve (AMP EG) auf Filter Cutoff CUTOFF Regler der Mittenfrequenz (Cutoff) der 8 Filtertypen LFO AMOUNT Routing der LFOs auf Filter Cutoff BANDLEVEL Mix Regler zwischen Modulationen vom Oszillator und der Filtersequenzen FILTERTYPE Auswahl der Filtertypen für Mode SYNTH ENVELOPE Länge der Filterkanal Hüllkurven der Filtersequenzen RANDOM Zufall auf die Filterhüllkurven und Velocity der Filtersequenzen... -
Seite 26: Beispiele Für Filtermodulationen
BEISPIELE FÜR FILTERMODULATIONEN Beispiel 1: Tiefpass Cutoff manuell regeln - Lade ein PATCH mit einer Notensequenz (zBsp. Preset PATCH 1): - Starte den Sequencer - Drehe den BANDLEVEL Regler auf Endposition (Stellung SYNTH). - Stelle FILTERTYPE auf LP (Lowpass). - Drehe beide AMOUNT Regler des Filters (AMP EG AMOUNT und AMOUNT) auf Null. Jetzt kannst du mit dem CUTOFF Regler weich durch die einzelnen Filterbänder wie bei einem Lowpassfilter fahren. -
Seite 27: Envelope (Ar Hüllkurven Der Triggerkanäle)
ENVELOPE Jede der 14 Triggerspuren hat eine eigene AR-Hüllkurveneinstellung. Zusammen mit dem ENVELOPE Regler und der ENVELOPE Menutaste kannst du die Hüllkurven der 14 Trigger- spuren individuell einstellen. Drücke auf die ENVELOPE Taste um ins Envelope Menu zu kommen (die ENVELOPE Taste leuchtet). -
Seite 28: Random (Zufällige Änderungen Der Triggerkanäle)
RANDOM Die Envelope und Velocity der 14 Triggerspuren können mit zufälligen Änderungen variiert wer- den. Zusammen mit dem RANDOM Regler und der RANDOM Taste kannst du für diese Variationen beim Abspielen der Triggersequenzen sorgen. Durch Drücken auf die RANDOM Taste kommst du ins Random Menu (die Taste leuchtet dann). Mit den INPUT, NOISE und FILTERBAND Tasten kannst du nun bestimmen, ob die einzelnen Spuren vom RANDOM Regler beeinflusst werden oder nicht. -
Seite 29: Velocity (Lautstärke)
Mit den Reglern und Schaltern der SHOTS Sektion stellst du folgende Parameter ein: VELOCITY (Lautstärke) Die Lautstärke der einzelnen Triggernote wird mit dem VELOCITY Regler eingestellt. Von 0 bis 127 kann eine konstante Laustärke eingestellt werden, zusätzlich stehen absteigende und auf- steigende Kurve, Dreieck und Random Funktionen zur Verfügung. -
Seite 30: Praxis Shots Aufnehmen
PRAXIS SHOTS AUFNEHMEN Nun ein Beispiel: Drücke auf START um den Sequencer zu starten. Drehe zunächst den BANDLEVEL Regler auf SYNT, da wir zunächst ein paar Noten einspielen werden, damit wir überhaupt etwas hören. Wähle mit den BAR Tastern aus, wie viele Takte die Sequenz haben soll. -
Seite 31: Edit Mode Aktivieren
10. EDIT STEPSEQUENCER Stepsequenzer Keyboard zurück weiter Takte wählen aktiv Noten setzen Step Position Sequenzen der OSCILLATOR Spur können entweder in Echtzeit per Midi bzw. den Notentasten eingespielt werden oder im EDIT Mode bei laufendem Sequenzer programmiert werden. Der Stepsequenzer ist 4 taktig und hat bis zu 32 Steps pro Takt. Dieses Raster stellst du mit dem RESOLUTION Regler der SHOT Sektion ein. -
Seite 32: Noten (Akkord) Setzen
NOTEN (AKKORD) SETZEN Zum Setzen einer Note drücke einfach eine der 12 Notentasten. Pro Step Position können bis zu 4 Noten gleichzeitig gesetzt werden. Diese ergeben dann einen Akkord. OKTAVE DER NOTE SETZEN / ÄNDERN Durch Gedrückthalten der Notentaste kannst du mit dem Encoder die Oktave wählen (-1 bis +4). NOTEN LÖSCHEN Noten die in einem Step gesetzt wurden können durch nochmaliges Drücken der entsprechen- den Notentaste wieder gelöscht werden. -
Seite 33: Der Arpeggiator
11. ARPEGGIATOR Der Arpeggiator ist eine zusätzlich Spielhilfe, um Akkorde bzw. nacheinander gesetzte Noten rhytmisch nacheinander mit unterschiedlichen Abspielmustern zu spielen. ARP Menu aufrufen (Arpeggiator starten) Zum Aktivieren des Arpeggiators drücke die ARP Taste. Wenn die interne Clock oder Midiclock gestartet ist, reagiert der Arpeggiator bereits auf eingehende Midi Noten. -
Seite 34: Übersicht
12. MIDI 12.1 Übersicht Der MÄANDER ist mit umfangreichen MIDI Funktionen ausgestattet. Der interne Sequenzer sendet seine Daten nicht nur an die interne Klangerzeugung und das Filter, sondern alle Sequenzerspuren senden und empfangen MIDI Noten (die polyphone OSC Spur und die 14 monofonen Spuren jeweils auf getrennten MIDI Kanälen). Jede der 14 monofonen Spuren wird mit einer einstellbaren MIDI-Note getriggert, und kann diese auch senden. -
Seite 35: Midi Empfangsdaten
12.2 MIDI Empfangsdaten Der MÄANDER kann MIDI Daten auf zwei getrennten MIDI Kanälen (1..16) empfangen: OSC TRACK (Oszillator direkt und OSC Sequenzer Spur) NOTE ON / NOTE OFF (Notennummern zwischen 24 und 103) VELOCITY (für alle empfangenen Noten) PITCHBEND (geroutet auf internen Wavetable Oszillator) PROGRAM CHANGE (zum Umschalten der Patches) CONTROL CHANGE (Parameter Steuerung mit festgelegten Controllernummern) 14 TRIGGER (Input, Noise und 12 Filterbänder) -
Seite 36: Das Midi Menu
12.4 MIDI Menu Im MIDI Menu kannst du für den MÄANDER die MIDI Kanäle und die Notennummern der Triggerspuren einstellen. Außerdem legst du dort fest ob bestimmte Daten gesendet oder emp- fangen werden sollen. Im MIDI Menu wird auch die 16tel Quantisierung von aufgenommenen Noten im SHOTS Mode ein-oder ausgeschaltet. -
Seite 37: Transmit (Sendedaten Festlegen)
MIDI SENDE DATEN FESTLEGEN: Drücke dreimal auf die MIDI Taste sodaß im Display (TRANSMIT) steht. Senden der OSC Spur an/aus: Drücke auf die OSC Taste. Das Display blinkt zwischen oder und dem Menu Namen abwechselnd zBsp: trt oFF trt OFF ... Drehe den Daten Regler nach rechts für (EIN) oder nach links für oFF (AUS). -
Seite 38: Quantisierung Ein/Aus
Empfang der MIDI Controller Daten an/aus: Drehe einen der Regler zBsp. RESOLUTION. Das Display blinkt zwischen oder dem Menu Namen abwechselnd zBsp: rCE oFF rCE OFF ... Drehe den Daten Regler nach rechts für (EIN) oder nach links für oFF (AUS). Empfang von MIDI Clock an/aus: Drücke auf die TEMPO Taste. -
Seite 39: Midi Controller (Liste Der Cc Nummern)
LISTE DER MIDI CONTROLLER (CONTROL CHANGE NUMBERS) (Der MIDI Sende-und Empfangskanal entspricht dem der OSC Spur) PARAMETER CC Nummer OSCILLATOR FINETUNE PITCH AMOUNT DETUNE UNISONO GLIDE COLOR COLOR AMOUNT ADSR ATTACK DECAY SUSTAIN RELEASE SHOTS VELOCITY GATETIME RESOLUTION REPEATS FILTERBANK AMP EG AMOUNT CUTOFF CUTOFF AMOUNT... -
Seite 40: Updates
Senden von SYSEX Dateien via MIDI (zBsp MIDI-OX oder Elektron C6). Du kannst kompatible Wavetables von unserer Webseite herunterladen. Der MÄANDER benutzt das gleiche Format wie das FLAME 4VOX eurorack module. - Stelle eine MIDI Verbindung mit deinem Computer her (USB oder MIDI-DIN). -
Seite 41: Anhang
Benutzung des Gerätes verursacht wurden. Der Gewährleistungszeitraum richtet sich nach den gesetztlichen Vorgaben der einzelnen Länder, in denen das Gerät vertrieben wird. Setzen Sie sich gegebenenfalls mit Ihrem Fachhändler/Distributor in Verbindung oder senden Sie eine email an: service@flame-instruments.de Herstellungsrichtlinien Konformität: CE, RoHS, UL Entsorgung Das Gerät wurde RoHS-konform hergestellt (Richtlinien der EU) und ist damit frei von...
