- Seite 1 Aruba 9004 Gateway...
- Seite 2 6280 America Center Drive San Jose, CA 94089 www.arubanetworks.com Hewlett Packard Enterprise Company Attn: General Counsel 6280 America Center Drive San Jose, CA 94089 Telefon: +1 408.227.4500 Fax: +1 408.227.4550 Aruba 9004 Gateway | Installationsanleitung Revision 01 | August 2019...
-
Seite 3: Inhaltsverzeichnis
Öffnung für ein Kensington-Schloss.............. 12 Installation ..................13 Installationsempfehlungen ................... 13 Verwenden der integrierten Öffnungen für die Wandmontage.......13 Spezifikationen, Sicherheit und Konformität ........ 17 Aruba 9004 Gateway-Spezifikationen ..............17 Abmessungen und Gewicht ................17 Elektrisch......................17 Umgebungsbedingungen ................17 Sicherheits- und Zulassungsbestimmungen............17 FCC-Klasse B, Abschnitt 15 ................ - Seite 4 Aruba 9004 Gateway | Installationsanleitung...
-
Seite 5: Vorwort
Vorwort In diesem Dokument werden die Hardwaremerkmale des Aruba 9004 Gateways beschrieben. Es bietet eine ausführliche Übersicht über die physischen Merkmale und die Leistungsdaten des Gateways. Zudem wird in diesem Dokument beschrieben, wie Sie das Gateway und seine Zubehörkomponenten installieren. - Seite 6 | Vorwort Aruba 9004 Gateway | Installationsanleitung...
-
Seite 7: 9004 Gateway

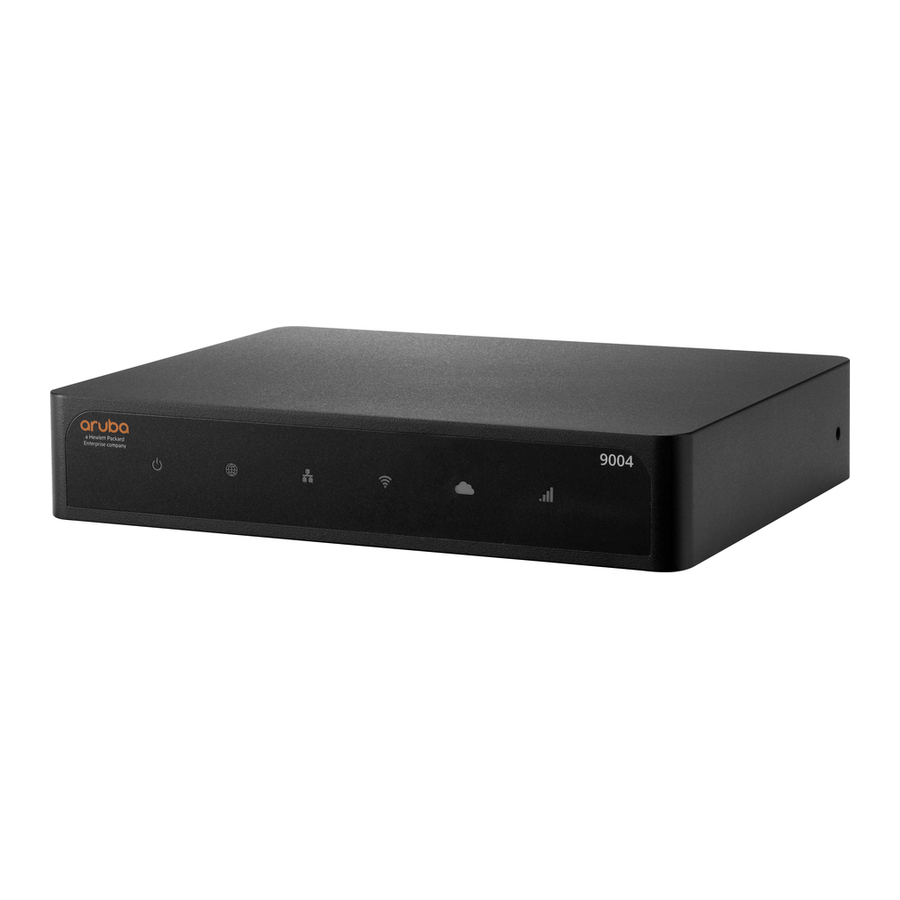

Kapitel 1 9004 Gateway Das Aruba 9004 Gateway ist ein drahtloses LAN-Gateway, das drahtlose Access Points (APs), verwaltete Geräte und Air Monitors (AMs) verbindet, steuert und intelligent integriert. Das Aruba 9004 Gateway weist die folgende Anschlusskonfiguration auf: Tabelle 2 Aruba 9004 Gateway-Anschlusskonfiguration... -
Seite 8: Aruba 9004 Gateway-Komponenten
Die LEDs auf der Vorderseite zeigen den System-, WAN- und LAN-Status einschließlich einiger anderer Funktionen an. Diese LEDs auf der Vorderseite geben grundlegende Überwachungsinformationen zum allgemeinen Status des Aruba 9004 Gateways an. In der folgenden Tabelle sind die LED-Anzeigen und ihre Bedeutung aufgeführt:... -
Seite 9: Gleichstromanschluss
Backup-Uplink. Rot (blinkend) Hardware-Fehler. USB-Fehler. Nicht unterstütztes USB-Gerät angeschlossen. Gleichstromanschluss Das Adapter-Kit (Wechselstrom zu Gleichstrom) wird verwendet, um das Aruba 9004 Gateway mit Strom zu versorgen: 12 V/2,5 A Stromeingang 2,1/5,5-mm-Hohlstecker; 9,5 mm Länge; Plus am Innenleiter Aruba 9004 Gateway... -
Seite 10: Reset-Taste
Reset-Taste Das Aruba 9004 Gateway hat eine versenkte Taste zum Zurücksetzen der Gateway-Konfigurationen. Führen Sie eine Nadel in die Öffnung der Reset-Taste ein, bis Sie spüren, dass die Nadel auf Widerstand stößt. Halten Sie die Taste für zwei Sekunden gedrückt, um die Gateway-Konfiguration zurückzusetzen. -
Seite 11: Micro-Usb-Konsolenanschluss
Micro-USB-Konsolenanschluss Das Aruba 9004 Gateway ist mit einer Micro-USB-Schnittstelle (Typ B) ausgestattet, die den Konsolenzugriff für den direkten lokalen Zugriff ermöglicht. Wenn sowohl der Micro-USB- als auch der RJ-45-Konsolenanschluss verbunden sind, hat die Micro-USB-Verbindung Vorrang vor der RJ-45-Konsolenverbindung. Micro-USB-Treiber Um den Micro-USB-Konsolenanschluss zu verwenden, müssen Sie den Micro-USB-Treiber von Aruba auf dem Computer installieren, der das Gateway verwaltet. -
Seite 12: Usb-Anschluss
Das Aruba 9004 Gateway ist mit einem USB-3.0-Anschluss ausgestattet. Über ein USB-Speichergerät können Konfigurationen gespeichert und auf das Gateway hochgeladen werden. Öffnung für ein Kensington-Schloss Das Aruba 9004 Gateway verfügt zur zusätzlichen Sicherheit über eine Öffnung für ein Kensington- Schloss. | 9004 Gateway... -
Seite 13: Installation
Regal an. Wenn Sie das Gerät an einer Trockenbauwand anbringen, wird die Verwendung von geeigneten Dübeln empfohlen (nicht im Lieferumfang enthalten). Siehe Abbildung Verwenden Sie zum Anbringen des 9004-Geräts auf Holz 3/4 Zoll lange Flachkopfholzschrauben Nr. 6. - Seite 14 Sie die Einheit an ihre Position. Siehe Abbildung Abbildung 7 Wandmontage des Aruba 9004 Gateways 3. Richten Sie den Kabelsattel mit dem Schlitz an der Seite des Gateways aus und schieben Sie den Kabelsattel zum Befestigen in das Gerät. Siehe...
- Seite 15 4. Stecken Sie das Kabel in den Kabelsattel und bringen Sie ihn am Stromanschlussschlitz aus. Dadurch wird das Kabel befestigt und gehalten. Siehe Abbildung Abbildung 9 Befestigen eines Kabels Aruba 9004 Gateway | Installationsanleitung Installation |...
- Seite 16 | Installation Aruba 9004 Gateway | Installationsanleitung...
-
Seite 17: Spezifikationen, Sicherheit Und Konformität
Sicherheits- und Zulassungsbestimmungen Aruba, a Hewlett Packard Enterprise company, stellt ein mehrsprachiges Dokument bereit, das landesspezifische Einschränkungen sowie zusätzliche Sicherheits- und Zulassungsbestimmungen für alle Produkte von Aruba enthält. Dieses Dokument können Sie unter der folgenden Adresse anzeigen oder herunterladen: www.arubanetworks.com/safety_addendum Aruba Gateways müssen von einem speziell geschulten Techniker installiert werden. -
Seite 18: Fcc-Klasse B, Abschnitt 15
Dieses Gerät muss jegliche empfangene Störung akzeptieren, einschließlich Störungen, die zu unerwünschtem Betrieb des Geräts führen. Durch Änderungen und Modifikationen an diesem Gerät, die nicht ausdrücklich von Aruba, a Hewlett Packard Enterprise Company, genehmigt sind, erlischt die Befugnis des Benutzers zum Betreiben des Geräts. VORSICHT Dieses Gerät wurde getestet und erfüllt die Bedingungen für ein digitales Gerät der Klasse B gemäß... -
Seite 19: Einschränkungen Des Drahtlosen Kanals
Ordnungsgemäße Entsorgung von Aruba-Geräten Verwertung von Elektro- und Elektronikaltgeräten Produkte von Aruba, a Hewlett Packard Enterprise Company, müssen am Ende ihrer Standzeit in den Mitgliedsstaaten der EU, Norwegen und der Schweiz separat gesammelt und verwertet werden und sind daher durch das links abgebildete Symbol (durchgestrichene Mülltonne) gekennzeichnet. -
Seite 20: Rohs In Indien
Werkstoffen. Für einige Aruba-Produkte gelten die Ausnahmen, die in Anhang 7 der RoHS-Richtlinie aufgeführt sind (Lötzinn in elektronischen Leiterplatten). Produkte und Verpackung sind mit dem RoHS-Kennzeichen (links abgebildet) gekennzeichnet, um die Konformität mit dieser Richtlinie anzuzeigen. RoHS in Indien Dieses Produkt erfüllt die RoHS-Anforderungen der E-Waste-Vorschriften (Verwaltung und Umgang) -
Seite 21: Taiwan
La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debeaceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada. Aruba 9004 Gateway | Installationsanleitung Spezifikationen, Sicherheit und Konformität |...
