Inhaltszusammenfassung für Balluff BIC 1I02-C1A02-M18MN2-BPX03-050

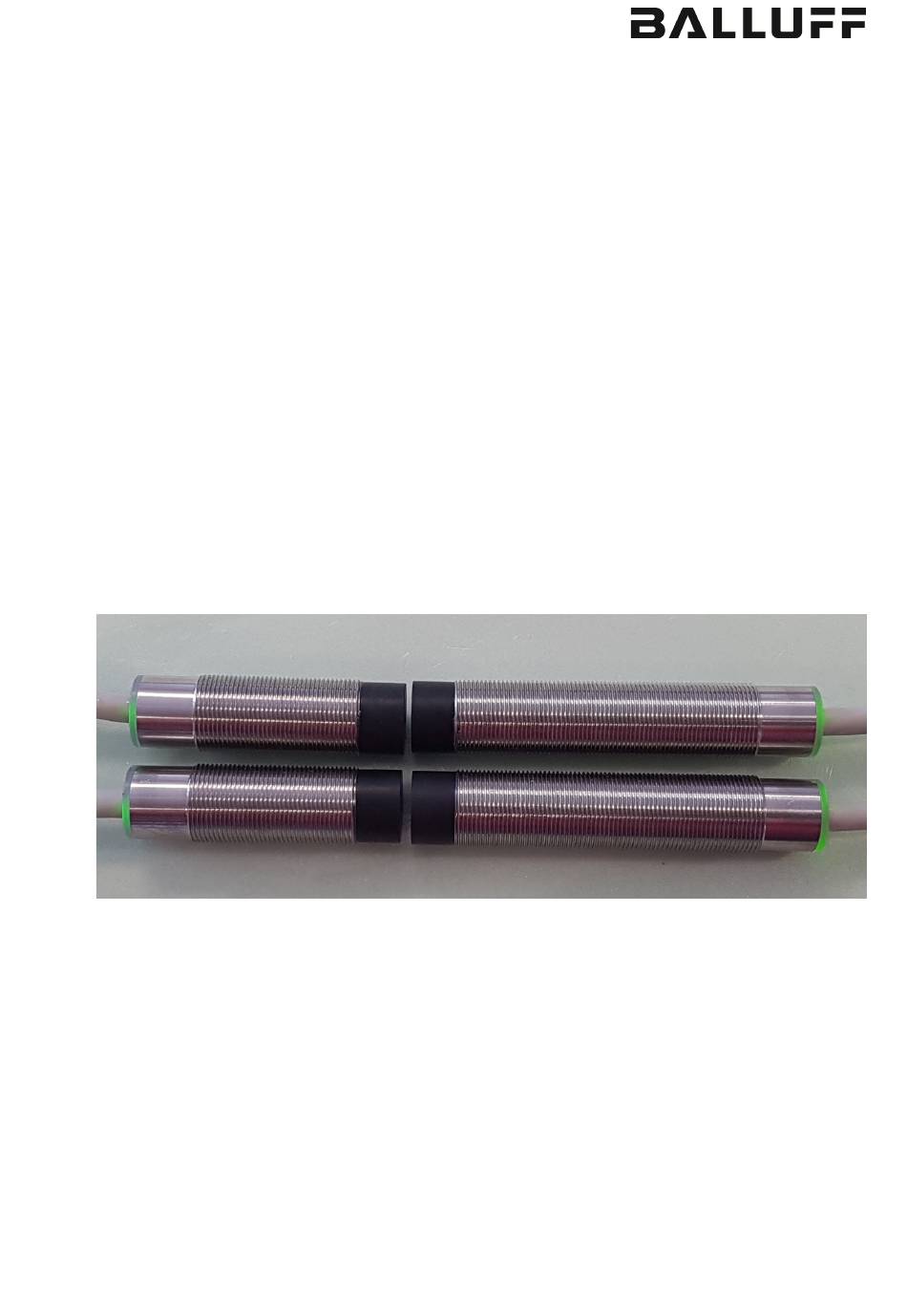

- Seite 1 BIC 1I02-C1A02-M18MN2-BPX03-050 BIC 2I02-R1002-M18MF2-BPX03-050 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Installation 4.1 Übertragungsabstand 4.2 Gegenseitige Beeinflussung 4.3 Einbau in Metall 4.4 Versatz 4.5 Winkelversatz 4.6 Inbetriebnahme Technische Daten 5.1 Base Mechanische Daten Elektrische Daten Pigtail Betriebsbedingungen Anschlussbelegung 5.2 Remote Mechanische Daten Elektrische Daten Pigtail Betriebsbedingungen Anschlussbelegung Anhang 6.1 Bestellinformation www.balluff.com... -
Seite 3: Allgemein
Dieses Produkt fällt unter die WEEE-Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (waste electrical and electronic equipment). Entsorgen Sie das Produkt fachgerecht und nicht als Teil des regulären Abfallstroms. Dabei sind die Vorschriften des jeweiligen Landes zu beachten. Auskünfte erteilen die nationalen Behörden. www.balluff.com... -
Seite 4: Sicherheit
Anwendung bei denen die Sicherheit von • Personen oder Maschinen von übertragenen Signalen abhängt. (Sicherheitsrelevante Schaltungen). 2.3 Sicherheitshin- Vorsicht! weise Metallische Gegenstände dürfen nicht in Zone A, B, C und zwischen die aktiven Flächen von Ausgang Sensor und Überträger gelangen. Brandgefahr! www.balluff.com... -
Seite 5: Schutz Vor Elektromagnetischen Feldern
Sorge zu tragen, dass dieser Mindestabstand auch während des Betriebes durch geeignete Maßnahmen eingehalten wird. Hinweis Im Interesse einer ständigen Verbesserung des Produkts behält sich die Balluff GmbH vor, die technischen Daten des Produkts und den Inhalt dieser Anleitung jederzeit, ohne Ankündigung zu ändern. www.balluff.com... -
Seite 6: Systemübersicht
JISC 1602 (Thermocouple Specification) implementiert. 3.2 Anzeigen Base Signalisierung Funktion grün statisch Versorgungsspannung OK Remote gekoppelt Grün langsam blinkend Versorgungsspannung OK kein Remote Grün schnell blinkend Überlast / Kurzschluss 3.3 Anzeigen Remote Signalisierung Funktion grün statisch Versorgungsspannung OK www.balluff.com... -
Seite 7: Installation
Balluff Inductive Coupler BIC 1I02-C1A02-M18MN2-BPX03-050 (Base) BIC 2I02-R1002-M18MF2-BPX03-050 (Remote) Installation 4.1 Übertragungs- Voraussetzung für einen störungsfreien Betrieb des BIC-Systems ist die Einhaltung des abstand zulässigen Übertragungsabstandes. ≤ 4mm 4.2 Gegenseitige Um eine gegenseitige Beeinflussung von nebeneinander liegenden Base oder Remote zu Beeinflussung vermeiden, müssen die angegebenen Mindestabstände eingehalten werden:... -
Seite 8: Winkelversatz
Falls trotzdem ein längeres Kabel verwendet wird, alle Maßnahmen ergreifen, um den Empfänger vor Überspannungsspitzen zu schützen. Hinweis Base- Koppler (BIC 1I02-C1A02-M18MN2-BPX03-050) ausschließlich mit Remote- Koppler (BIC 2I02-R1002-M18MF2-BPX03-050) betreiben Die Inbetriebnahme kann erst nach vollständigem Aufbau einer gesamten Übertragungskette von Base, Remote und Sensor erfolgen. -
Seite 9: Technische Daten
Balluff Inductive Coupler BIC 1I02-C1A02-M18MN2-BPX03-050 (Base) BIC 2I02-R1002-M18MF2-BPX03-050 (Remote) Technische Daten 5.1 Base (5000) Anzeige Funktion statisch Verbindung aufgebaut grün langsam blinkend Power on, keine Verbindung schnell blinkend Überlast / Kurzschluss Mechanische Gehäusewerkstoff Messing, CuZn beschichtet Daten Gewinde M18 x 1 Werkstoff aktive Fläche... -
Seite 10: Pigtail
5 x D Biegeradius mehrmalig 10 x D Werkstoff Kabelmantel Betriebs- Übertragungsabstand 1…..4 mm bedingungen Umgebungstemperatur 0°C …….50 °C Lagertemperatur -10 C …..70 °C Anschluss- Farbe Signal Funktion belegung weiss/WH +24 V Eingangsspannung braun/BN Masse grün/GN 4….20mA Signalausgang Stromsignal www.balluff.com... -
Seite 11: Remote
Balluff Inductive Coupler BIC 1I02-C1A02-M18MN2-BPX03-050 (Base) BIC 2I02-R1002-M18MF2-BPX03-050 (Remote) Technische Daten 5.2 Remote M18x1 (5000) Anzeige Funktion grün statisch Verbindung aufgebaut Mechanische Gehäusewerkstoff Messing, CuZn beschichtet Daten Gewinde M18 x 1 Werkstoff aktive Fläche PA 66 GF30 Gehäuseschutzart IP 67 Gewicht Gehäuse / Kabel... -
Seite 12: Pigtail
Leiterquerschnitt 0,34mm Leitungsdurchmesser D 4,3mm Biegeradius feste Verlegung Biegeradius mehrmalig 10xD Werkstoff Leitungsmantel Betriebs- Übertragungsabstand 1…..4 mm bedingungen Umgebungstemperatur 0 °C ... 50°C Lagertemperatur -10 °C ... 70°C Anschluss- Farbe Signal Funktion belegung weiss/WH Ausgang braun/BN Ref. grün/GN Rtn. www.balluff.com... -
Seite 13: Anhang
Balluff Inductive Coupler BIC 1I02-C1A02-M18MN2-BPX03-050 (Base) BIC 2I02-R1002-M18MF2-BPX03-050 (Remote) Anhang 6.1 Bestell- Produktbezeichung Bestellcode information BIC 1I02-C1A02-M18MN2-BPX03-050 (Base) BIC007W BIC 2I02-R1002-M18MF2-BPX03-050 (Remote) BIC007Y www.balluff.com... - Seite 14 Balluff GmbH Schurwaldstrasse 9 D-73765 Neuhausen a.d.F. Deutschland Tel. +49 7158 173-0 Fax +49 7158 5010 www.balluff.com balluff@balluff.de...
