4. BETRIEB MIT KABELMIKROFON
Kabelmikrofon an die Mikrofonbuchse (4) anstecken, gewünschte Lautstärke am Lautstärkenregler für
Kabelmikrofon (6) einstellen. Siehe auch Hinweis im Kapitel "Allgemeine Tips..."
Nähere technische Informationen:
Die Kombi-Mikrofonbuchse (3) erlaubt den direkten Anschluß von Mikrofonen mit XLR oder 6,3 mm Klinken-
stecker. Es können sowohl dynamische Mikrofone als auch Elelektret-Kondensator-Mikrofone verwendet
werden.
Anschluß symmetrischer Mikrofone: Mittels XLR-Stecker oder Stereo-Klinken-Stecker.
Anschluß symmetrischer Mikrofone mit Phantomspeisung: Mittels XLR-Stecker.
Anschluß asymmetrischer Mikrofone: Mittels Mono-Klinken-Stecker.
Störungsfreier Betrieb ist bei langen Mikrofonleitungen nur mit symmetrischen Mikrofonen und
symmetrischen Mikrofonleitungen gewährleistet.

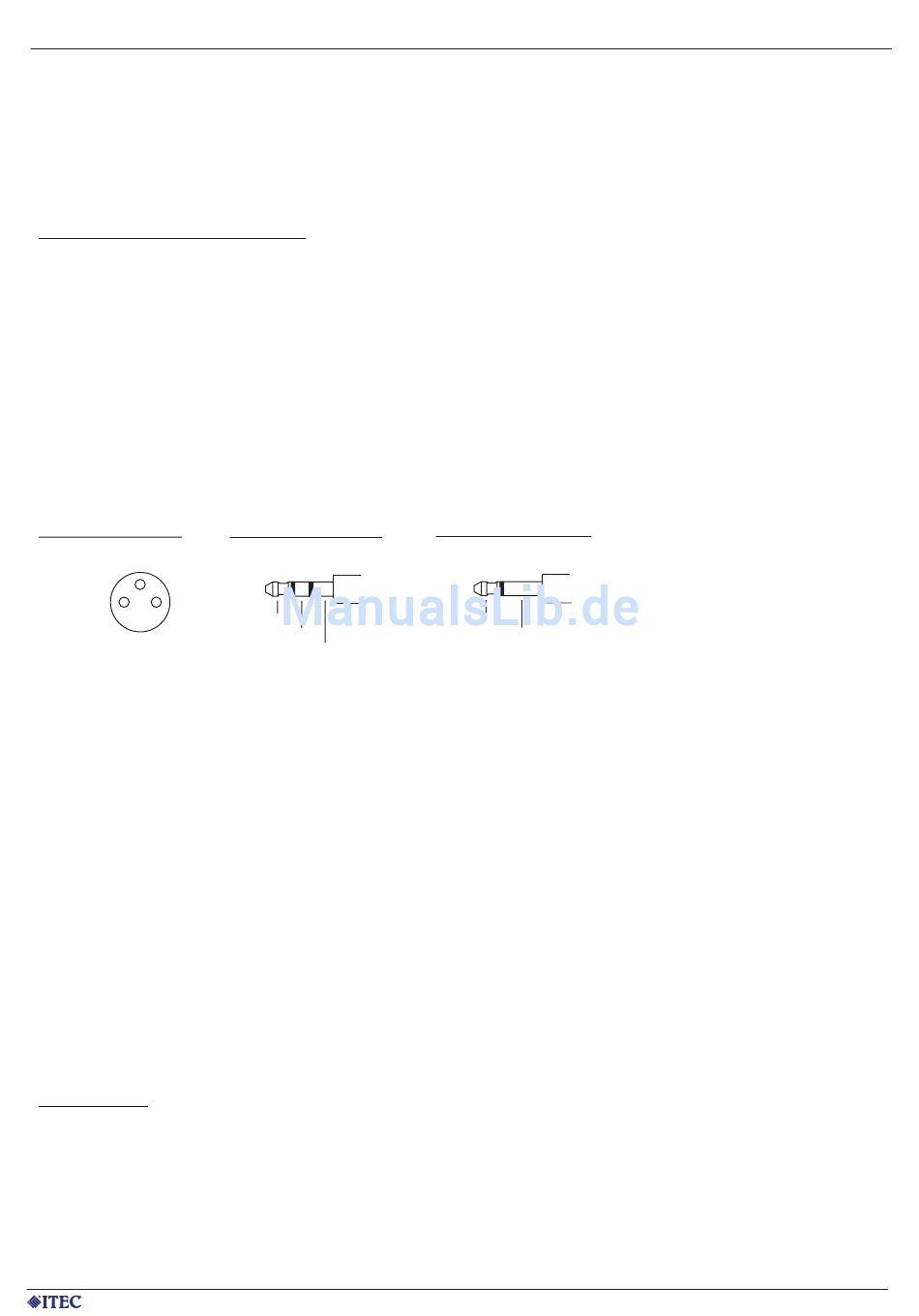

XLR symmetrisch
Phantomspannung 12V
1 Masse
3
2 Signal+
1 2
3 Signal-

5. ZUSPIELEN VON MUSIK

An die Cinch-Buchse (5a) kann beinahe jeder beliebige Cassettenrecorder, CD-Player, Radio etc.
angeschlossen werden. Die Regelung der Lautstärke erfolgt am zugehörigen Lautstärkenregler (7).
Sollte Ihre ACTIVE-BOX über einen eingebauten Cassettenrecorder oder CD-Player verfügen, so beachten
Sie bitte auch die Bedienungsanleitung im Anhang bzw. eine getrennt beiliegende Beschreibung dieses
Gerätes.
6. MUSIKABSENKUNG (Option)
Wenn Ihr Gerät über eine automatische Musikabsenkung verfügt, bedeutet das, daß während des
Sprechens die Lautstärke der Musikzuspielung abgesenkt wird. Die Lautstärke der reduzierten Musik-
wiedergabe bestimmen Sie am Regler (9).
Regler Links:
Regler Mitte:
Regler Rechts:

EINSTELLEN:

Sprechen Sie ins Mikrofon und stellen Sie gleichzeitig an diesem Regler die Lautstärke ein, die für die
Hintergrundbeschallung während Ihrer Durchsage optimal ist. Die Musikabsenkung wirkt sowohl auf die
Musikzuspielung über die Line-In-Buchse (von externen Geräten) als auch auf eventuell eingebaute Casset-
ten- oder CD-Geräte. Ausgelöst wird die Absenkung durch das Funkmikrofon oder auch durch ein Kabel-
mikrofon.
ACTIVE-BOX
Klinke symmetrisch
keine Phantomspannung
Signal+
Signal-
Masse
während gesprochen wird, ist die Musik komplett abgeschaltet.
während gesprochen wird, ist die Musik auf etwa halbe Lautstärke reduziert.
auch während gesprochen wird, volle Musiklautstärke, d.h. die Musikabsenkung ist
nicht wirksam.
Klinke asymmetrisch
keine Phantomspannung
Signal
Masse
5
