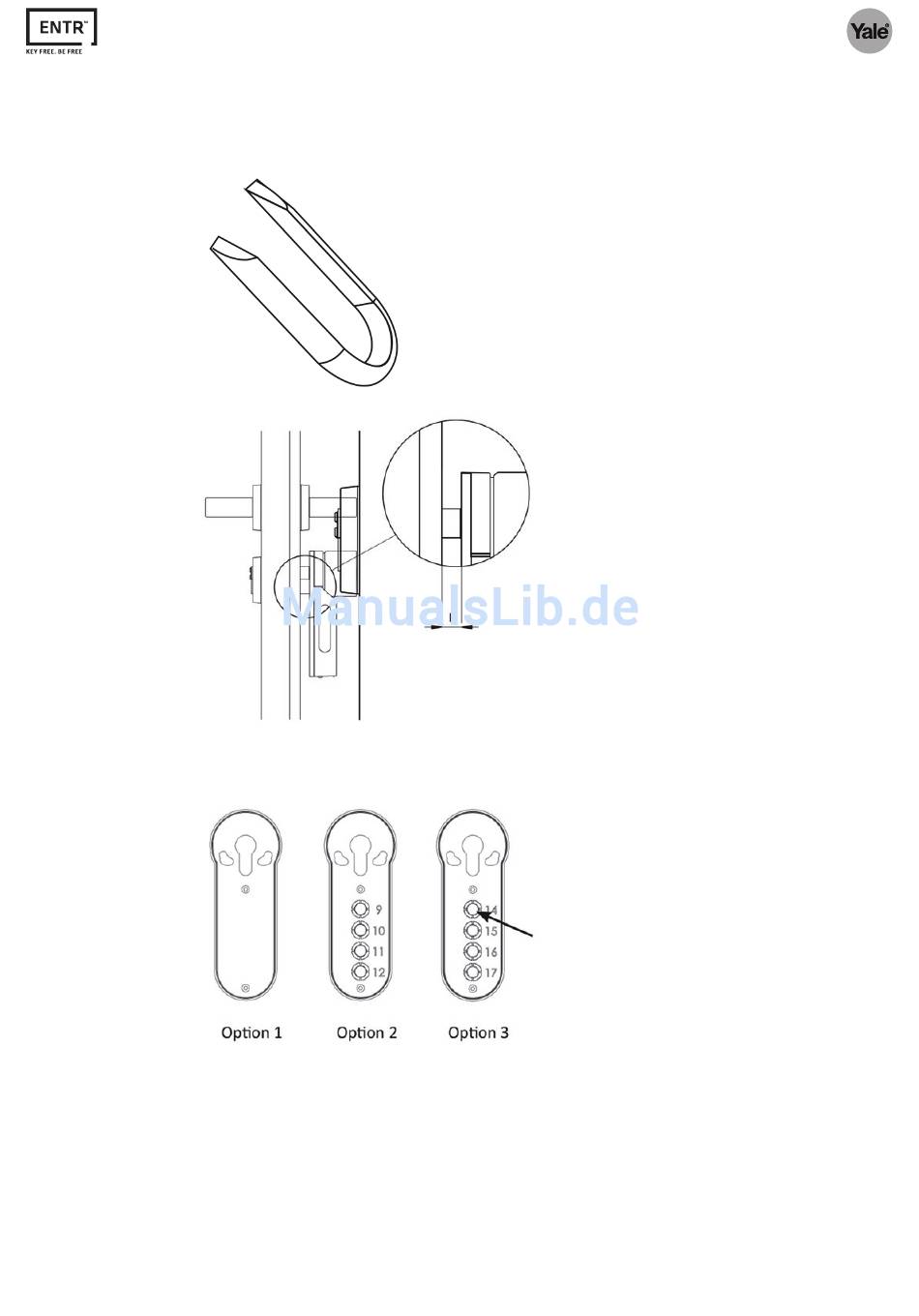

Abb. 2 :
Distanzstück in U-Form
Abb. 3:
Beschläge für
Zylinderüberstand
8
Sonderzubehör: Distanzstücke und Beschläge einsetzen
Die Distanzstücke und Beschläge schließen die Lücke zwischen der Türsperreinheit und der Tür.
Folgende Distanzstücke und Beschälge sind erhältlich:
Distanzstück in U-Form
· 5 mm (YAZU 07189)
Beschläge für Zylinderüberstand (L) von
· 2–7 mm (YAZU 07190)
· 9–14 mm (in Vorbereitung)
· 14–19 mm (YAZU 07191)
1 Messen Sie den Zylinderüberstand (L in Abb. 2)
von der Türoberfläche zur Türsperreinheit und
wählen Sie die passende Option aus.
2 Demontieren Sie die Türsperreinheit.
3 Demontieren Sie die innere Abdeckung /
Rosette.
4 Montieren Sie den ausgewählten Beschlag mit
Schrauben oder Kleber.
4.1 Die Positionen der Schraubenlöcher sind
für verschiedene DIN-Standards vorgese-
hen.
4.2 Um den korrekten Abstand einzustellen
(Optionen 2 oder 3), brechen Sie den
passenden vorstehenden Teil im Beschlag
heraus (siehe Pfeil).
