LX Navigation Helios Benutzerhandbuch
Standalone-geschwindigkeits-variometer
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für LX Navigation Helios
- Seite 1 Helios Benutzerhandbuch Version 1.8...
- Seite 2 Digitales Vario/Sollfahrtsystem mit Endanflugrechner und einfacher Navigation mit interner Backup-Batterie Benutzerhandbuch (Version 1.8) Bezieht sich auf LX Helios FW Version 1.8 Talska ulica 10 SI 3000 Celje Tel .: 00 386 3 490 46 70 Fax .: 00 386 3 490 46 71 info@lxnavigation.com...
-
Seite 3: Inhaltsverzeichnis
15.2 Pneumatische Verbindungen ..................19 15.3 Elektrische Installation ....................20 15.4 Konfigurationen ......................20 15.4 1 LX Helios - Flarm ....................20 16 Fliegen mit LX Helios ....................... 21 16.1 Vor dem Start ......................21 16.2 Während des Fluges ....................21 16.2.1 QNH einstellen ...................... -
Seite 4: Einleitung
Um auf alle Systemoptionen zugreifen zu können, ist ein Drehschalter mit einer Druckfunktion vorhanden. Eine Doppelsitzer-Installation ist durch Zugabe vom LX Helios Repeater über dem System CAN- Bus möglich. Für die Sicherung gibt es eine interne Batterie, die für etwa drei Stunden unabhängig von der Hauptstromversorgung arbeitet. -
Seite 5: Hardware Spezifikation

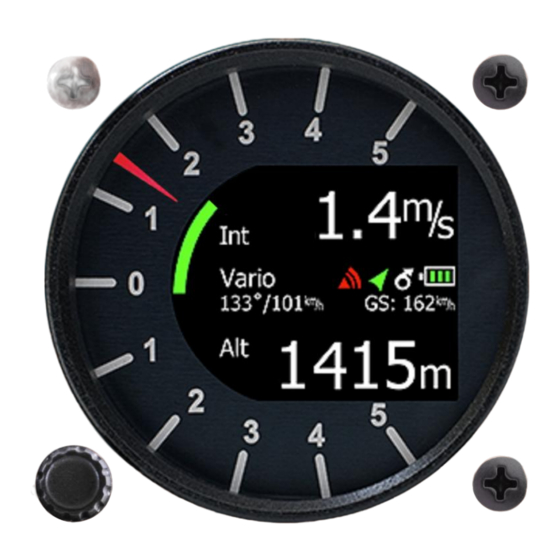

Aktualisierungs-Datei enthalten, die unter der Webseite www.lxnavigation.com veröffentlicht sind. 1.1 Hardware-Spezifikation Im Bild ist LX Helios zu sehen. Es ist ein 57 mm großes, „alles in einem” Gerät mit Vario, Endanflugrechner, Flugrekorder, Flarm Anzeige, elementarer Navigation, etc… und einem Drehschalter mit Druckknopf Funktion für alle Bedienvorgänge. -
Seite 6: Einschalten Des Lx Helios
Trenne die Hauptstromversorgung vom System, wenn du am Boden bist (Statistik läuft nicht). LX Helios beginnt 3 Sekunden vor dem Ausschalten mit dem Countdown. Wenn du fliegst (die LX Helios-Statistik läuft), wird sie erst ausgeschaltet, wenn du landest. Der Flug endet 10 Sekunden nach der Landung. -
Seite 7: Ersteinrichtung
Version: 1.8 LX Helios Benutzerhandbuch Seite 6 von 24 Zum Verlassen irgendeiner Unterseite oder Liste, hat der Pilot 2 Möglichkeiten: - Wählen die „Exit” Option, die sich immer am Ende jeder Seite / Liste befindet - Bewege Dich zum Kopf einer Seite / Liste, wo ein roter Kreis mit einem X plaziert ist. Die Exit- Option ist dann aktiv, wenn die Kreisfläche zur Gänze rot ist... -
Seite 8: Struktur Der Hauptseite
TP-Mode (*) G-Force Seite AHRS Seite (***) Info Seite GPS Info Seite Logbuch Installieren Nur wenn eine externe GPS-Quelle mit LX Helios verbunden ist Nur wenn Flarm LX Helios verbunden ist *** Nur wenn AHRS Modul am CAN-Bus erkannt wird... -
Seite 9: Vario Seite
Version: 1.8 LX Helios Benutzerhandbuch Seite 8 von 24 Vario Seite Die Vario-Seite wird während des Flugs am häufigsten verwendet. Auf dieser Seite findest du viele grundlegende Informationen. Am Kopf und Fuß der Seite werden verschiedene Werte angezeigt. Die Liste aller möglichen Optionen ist im Abschnitt „Setup / Indikatoren (Einstellung/Anzeigen)”... -
Seite 10: Thermische Assistent Seite
Version: 1.8 LX Helios Benutzerhandbuch Seite 9 von 24 Thermische-Assistent (Kreisflug Zentrierhilfe) Seite Diese Seite ist nur zu sehen, wenn eine GPS-Quelle zum Flarm Anschluss mit BR19200 verbunden ist. Die Zentrierhilfe hilft dem Piloten im Kreisflug, sich ein besseres Bild von der Thermik zu machen. Die Thermik wird dabei durch verschieden gefärbte Punkte dargestellt. -
Seite 11: Flarm Radar Seite
Seite 10 von 24 7 Flarm Radar Seite Diese Seite ist nur aktiv, wenn LX Helios und Flarm mit BR19200 verbunden ist! Der Bildschirm ist in 2 oder 3 Kreisen geteilt (hängt ab von der Zoom - Einstellung), wobei der letzte Kreis die Zoom -Distanz angibt. -
Seite 12: Flarm Info
Version: 1.8 LX Helios Benutzerhandbuch Seite 11 von 24 Flarm Info Um mehr Informationen über das ausgewählte Flarm Objekt zu bekommen, drücke die Eingabetaste auf der Flarm Radar Seite. Flarm Warnung Bei einer Flarm-Warnung erscheint die Flarm-Warnungs-Seite mit Angabe von Richtung und „höher/niedriger”, sowie einer zahlenmäßigen Angabe von Entfernung und relativer Höhe. -
Seite 13: Force Seite
- Set Bereich der G-Kraft-Skala - Löschen min / max-Werte bis 1,0 g Konfiguration mit LX Joy: Wenn LX Joy mit LX Helios verbunden ist, kann man mit den oben / unten Tasten den G-Kraft Bereich ändern. 10 Info-Seite OAT und Batteriespannungspegel werden hier als alphanumerische Werte angezeigt. -
Seite 14: Bordbuch / Statistik Seite
Version: 1.8 LX Helios Benutzerhandbuch Seite 13 von 24 12 Flugbuch (Logbook) / Statistikseite 12.1 Flugbuch Auf dem Boden (der Flugschreiber läuft nicht) kann durch Drücken der Eingabetaste auf die Flugbuchseite zugegriffen werden. Die letzten 50 Flüge werden aufgelistet. Etwaige ältere Flüge werden von der Flugbuchliste gelöscht. -
Seite 15: Einstellungen
Version: 1.8 LX Helios Benutzerhandbuch Seite 14 von 24 13 Einstellungen (Setup) Drücke die Eingabetaste, um das Setup aufzurufen. Alle Setup-Optionen werden als Liste angezeigt. Verwende einen Drehschalter, um eine Option auszuwählen. - Stelle das tatsächliche QHN und die Reservehöhe ein - Stelle die Vario Parameter (Filter, Bereich, durchschnittliche Zeit…) ein... -
Seite 16: Vario
In diesem Beispiel erzeugt das Vario weniger als -0,6 m/s keinen Vario-Signalton. Diese Option kann auf AUS gesetzt werden. 13.3 Polare Fast alle Segelflugzeuge sind im Speicher von LX Helios gespeichert. Es ist auch möglich, eine benutzerdefinierte Polare zu erstellen. Nicht bearbeitbare Daten sind blau gefärbt. -
Seite 17: Einheiten
Version: 1.8 LX Helios Benutzerhandbuch Seite 16 von 24 13.4 Einheiten Der Pilot kann Einheiten festlegen für: - Vario (m / s, kts). - Höhe (m, ft). - Entfernung (km, nm, mi). - Geschwindigkeit (km / h, mph, kts). - Wind (km / h, mph, kts, m / s). -
Seite 18: Warnungen
13.6 Warnungen Warnungen werden verwendet, um den Piloten darüber zu informieren, dass einige flugbezogene Daten außerhalb der Grenzen liegen. Wenn der Warnstatus von LX Helios erkannt wird, erhält der Pilot ein rotes Warnmeldungsfeld mit einer Beschreibung der äußeren Ränder. - Der Pilot kann Flarm-Warnungen aktivieren (Kontrollkästchen hat einen Hacken) - Höhen Warnung:... -
Seite 19: Info
Durch Auswahl von „Nein” kehrst du zum Setup-Menü zurück, während durch Auswahl von „Ja“ das Gerät ausgeschaltet wird. Wenn während des Fluges die Option zum Herunterfahren ausgewählt ist, wird diese Meldung angezeigt. Bitte beende zuerst den Flug und schalte dann das LX Helios aus! -
Seite 20: Flarm Anschluss
Wende zum Entfernen des Knopfes keine Gewalt an. Nach dem Abschrauben der Schraube ziehe den Drehknopf ab. Setze das LX Helios in das Loch in der Instrumententafel ein und schraube zuerst die drei schwarzen Schrauben ein und erst dann den Dreknopf auf die Poti- Achse. -
Seite 21: Elektrische Installation
CAN_L CAN_H RS 232 Daten in RS 232 Daten aus Der SD-Port (Micro-SD-Kartenslot) wird nur für Firmware-Updates verwendet. 15.4 Konfigurationen 15.4.1 LX Helios – Flarm FLARM / RedBox MiniBox / Flarm Mobil FlarmMouse LX Flarm- splitter 1: 1 1: 1... -
Seite 22: Fliegen Mit Lx Helios
- Wähle, was du auf der Vario Seite unter Anzeigenseinstellungen sehen möchten. 16.2 Während des Fluges Das LX Helios HW- und SW-Konzept ist bisher so optimiert, dass der Pilot nicht zu viel Zeit für den Betrieb des Geräts während des Flugs benötigt. Ein sehr wichtiger Hinweis darauf, dass das Gerät in den Flugmodus gewechselt ist, ist das Ersetzen des Logbuchs durch die Statistikseite. -
Seite 23: Aktualisierungs-Vorgang (Update-Prozedur)
Stammverzeichnis der SD-Karte. Benenne keine der extrahierten Dateien um. Nach dem Extrahieren sollte das Dateisystem wie auf diesem Bild aussehen: Lege die SD-Karte in den SD-Kartenhalter von LX Helios (auf der Rückseite) ein. Halte die Einschalttaste gedrückt bist du den Startbildschirm von LX Helios mit neuen Versionsdetails sehen. -
Seite 24: Versionsgeschichte
Version: 1.8 LX Helios Benutzerhandbuch Seite 23 von 24 Versionsgeschichte Datum Ausführung Änderungen 2015.06.10 - Erstveröffentlichung 2015.08.27 - übersprungen synchron mit FW-Version zu sein 2015.08.27 - Datum und Uhrzeit können unter Setup / Info-Seite eingestellt werden. - vario / SC-Menü wurde auf Vario-Menü umbenannt.
