Inhaltszusammenfassung für Teac WAP-5000

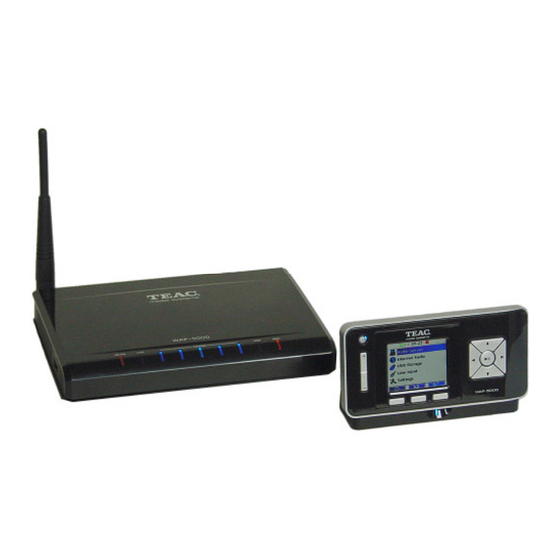

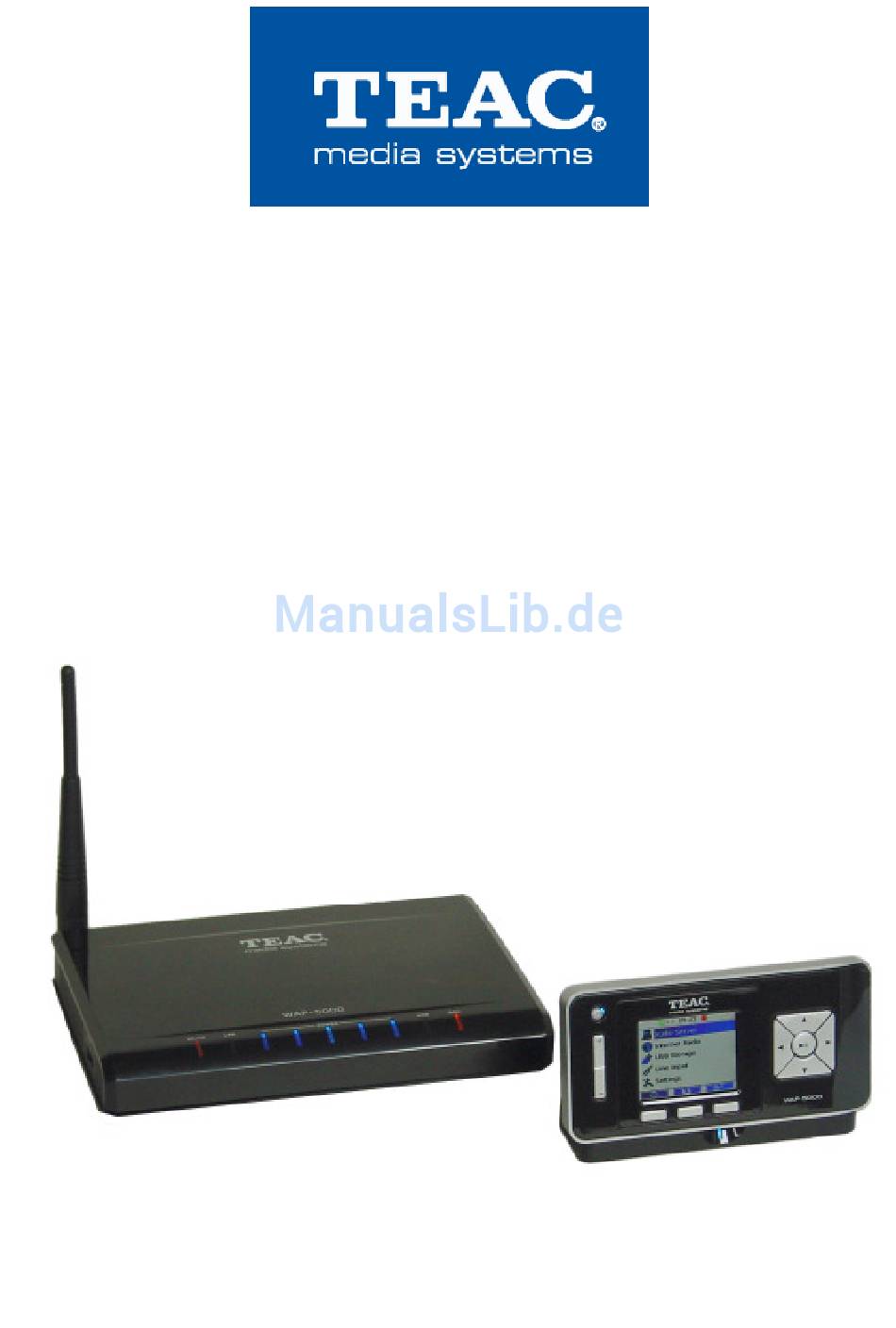

- Seite 1 WAP-5000 BEDIENUNGSANLEITUNG...
-
Seite 3: Inhaltsverzeichnis
WAP-5000 BEDIENUNGSANLEITUNG Inhalt: Seite Nach dem Auspacken Bedienelemente und Anschlüsse Aufbau BRC Ladestation und Akkuladung Bluetooth: Paarung von BRC und SMR Anwendung 6.1 Audio Server Betrieb 6.2 Internetradio 6.3 USB Speichergeräte 6.4 Line Input 6.5 Append Tracks Media Server Software Installation Aufnahme von Internet Radio Inhalten Import von Internetstationen über USB-Speichergeräte 17... -
Seite 4: Nach Dem Auspacken
DEUTSCH Sehr geehrter Anwender, wir freuen uns, dass Sie einen Wireless Media Player von TEAC media systems gewählt haben und gratulieren Ihnen zu dieser Entscheidung. Sie haben mit dem TEAC media systems WAP-5000 ein gleichermaßen anspruchsvolles wie attraktives Wireless Audioprodukt erworben. Wir sind überzeugt, dass Ihnen unser Produkt viele Jahre nützliche Dienste erweisen und... - Seite 5 DEUTSCH Streaming Media Receiver (SMR) Bidirektionale Fernbedienung: Streaming Media Receiver: 1 = Standby / Muting A = Ein/Aus Schalter 2 = Lautstärke erhöhen (+) B = DC Anschluß für Netzteil 3 = Lautstärke verringern (-) C = Ethernet Anschluß (RJ-45) 4 = LC-Display D = Reset Schalter 5, 6, 7 = Softwaretasten...
-
Seite 6: Aufbau
Betriebssoftware (Firmware) zur Verfügung gestellt wird. Neue Firmware enthält neben Korrekturen oft wesentliche Neuerungen der Gerätefunktionen. -- Es wird empfohlen, immer die neueste Firmware zu verwenden -- TEAC ist ständig aktiv, um Ihnen die besten Funktionen in Ihrem WAP-5000 zu bieten! -
Seite 7: Brc Ladestation Und Akkuladung
4. BRC Ladestation und Akkuladung Die BRC enthält einen leistungsfähigen wiederaufladbaren Lithium-Ion Akku, der viele Stunden kabellosen Betriebs des WAP-5000 Systems - dank seiner hohen Akkukapazität und des integrierten Stromsparmanagements der BRC - erlaubt. Vor dem ersten kabellosen Einsatz der BRC ist eine Aufladung des Akkus erforderlich. -
Seite 8: Bluetooth: Paarung Von Brc Und Smr
Netzteil verbinden. Nutzen Sie die angenehme Aufstellung in der Ladestation! 5. Bluetooth: Paarung von BRC und SMR Der Datenaustausch zwischen BRC und SMR des WAP-5000 wird durch eine Bluetooth Daten Funkverbindung erreicht. Vorteil der Bluetoothverbindung sind die eindeutige Identifikation zwischen den verbundenen Geräten sowie die Übertragung über verschlüsselte Funksignale, welche keine Sichtverbindung... -
Seite 9: Anwendung
DEUTSCH 6. Anwendung Das Hauptmenü zeigt die drei Anzeigebereiche: Statusbereich (oben) – Menü-Scrolliste (mittig) – Softwaretastenbereich (unten) ● Statusbereich - diese Zeile zeigt verschiedene Systeminformationen: 1. WLAN Verbindungsqualität (schwach=rot, mittel=gelb, gut=grün) 2. Netzwerk Status (Verbunden/Unterbrochen) 3. USB Status (angeschlossen/nicht angeschlossen) 3. - Seite 11 DEUTSCH ● Softwaretasten – Diese Blöcke zeigen die Funktion der darunter befindlichen drei Tasten an. Hinweis: diese Tasten ändern ihre Funktion abhängig vom aktuellen Betrieb! 1. Hauptmenü Softwaretasten: Uhr Wiedergabemenü Schlummer ● Uhr Umschaltung auf den Uhrzeit/Datum Bildschirm. ● Wiedergabemenü Direkter Sprung ins Wiedergabemenü.
-
Seite 12: Audio Server Betrieb
DEUTSCH 6.1 Audio Server Betrieb Zum Durchsuchen der Media Server Inhalte und zur Wiedergabeanwahl. - Seite 13 Hinweis: Stellen Sie sicher daß Ihr Media Server auf Ihrem Netzwwerk-PC läuft und auch Ihr WAP-5000 auf Ihr Netzwerk eingestellt worden ist. Zur Wiedergabe erscheint das Wiedergabemenü. Beim Durchsuchen springt die Software-Teste “Zurück” jeweils auf die vorherige Anzeige.
-
Seite 14: Internetradio
Rechte an der Verbreitung des vTuner Internet Radio Service. Für vollen vTuner Service, gehen Sie auf http://www.radio135.com um Ihre WAP-5000 MAC Adresse zu registrieren. Die MAC Adresse finden Sie auf dem Bodenlabel des WAP-5000 SMR und auf der Verpackung. -
Seite 15: Usb Speichergeräte
DEUTSCH ● My Favorite Stations: Ihre persönliche Vorauswahl. Mit den auf/ab Tasten scrollen Sie durch die Liste und drücken OK (8) um eine gewünschte Station zum hören auszuwählen. Hinweis: Bitte beachten Sie Kapitel 8. Import von Internet Stationen mittels USB Speichermedien um Stationen hinzuzufügen, die über vTuner nicht zur Verfügung stehen! 6.3 USB Speichergeräte USB Speichergeräte durchsuchen und Musikstücke daraus wiedergeben. -
Seite 16: Append Tracks
Der Media Server ist zum durchsuchen und wiedergeben von Audio-Dateien die auf Ihrem an das Netzwerk angeschlossenen Computer gespeichert sind erforderlich. Im WAP-5000 Paket befindet sich die Media Server Software auf der Installations-CD. Zur Installation legen Sie die CD in ihr Computer CD-Laufwerk ein. - Seite 17 Doppel-Klick auf das Icon öffnet das Media Server Controls Fenster: Ordner: Hier sehen Sie die Verzeichnisse, aus denen der Media Server Daten Ihrem WAP-5000 zur Verfügung stellt. Sie können der Liste einfach Verzeichnisse hinzufügen oder daraus löschen. Klicken Sie auf “Ordner” und bestimmen Ihre Verzeichnisse.
-
Seite 18: Aufnahme Von Internet Radio Inhalten
DEUTSCH 8. Aufnahme von Internet Radio Inhalten WAP-5000 bietet Ihnen die Möglichkeit, die von einer gerade laufenden Internet Radio Station angebotenen Inhalte auf einem USB Speichergerät zu speichern. HINWEIS: ein USB Speichergerät mit freiem verfügbarem Speicherplatz muß für diese Funktion am WAP-5000 SMR angeschlossen sein! Das USB Speichergerät darf für die Dauer der Aufzeichnung nicht vom SMR getrennt werden! - Seite 19 • Jetzt können Sie durch die gespeicherten Stations-Einträge browsen und diese Stationen (Dateien mit WPL Extension) mit dem WAP-5000 wiedergeben. Sie können auch über Music > USB Disk auf das USB-Verzeichnis zugreifen um nach WPL-Dateien zur Wiedergabe zu suchen. Diese Stations-Einträge können Sie einfach zu Ihren Favoriten im My Favorite Stations Verzeichnis des WAP- 5000 hinzufügen.
-
Seite 20: Settings (Einstellungen)
OK (8) um die Wartezeit für die Energiesparfunktion einzustellen (Anzeigeabschaltung). 10.3 Autostart: hier können Sie auswählen, auf welcher Position sich WAP-5000 beim Einschalten befinden soll. 10.4 NTP: wählen Sie NTP on oder off um die Zeitsynchronisation mittels Internet-Zeitserver zu aktivieren oder zu deaktivieren. -
Seite 21: Network (Netzwerk)
DEUTSCH 10.8.1 Network Interface Sie haben die Wahl zwischen LAN (via Ethernetkabel) und WLAN (kabellos). Scrollen Sie zu den erforderlichen Einstellungen und drücken zur Auswahl OK (8). Zur Rückkehr zum Netzwerkeinstellungs-Hauptmenü drücken Sie die linke Softwaretaste (5). Die Details werden abhängig von Ihrem gewählten Netzwerktyp angezeigt. -
Seite 22: Advanced Wlan Setting (Erweiterte Einstellungen)
Alternativ zu obiger Prozedur können Sie Windows Connect Now (WCN) zur WLAN-Konfiguration nutzen. WAP-5000 unterstützt Windows® Connect Now zur Selbstkonfiguration. Bereiten Sie ein WCN Profil mit Windows XP (SP2) vor und speichern dies auf ein USB- Speichergerät. Das verbinden Sie sodann mit dem USB-Anschluß des WAP- 5000. -
Seite 23: Upgrade (Software-Aktualisierung)
Falls ihr Netzwerk statische IP Adressen nutzt, benötigen Sie die folgenden Eingaben um auf ihr Netzwerk zugreifen zu können. Suchen Sie in der Anleitung Ihres Routers nach folgenden Informationen: IP Address: Eingabe der IP-Adresse für WAP-5000 Netmask: Eingabe der Netzmaske Gateway: Eingabe des “Default Gateway”... - Seite 24 DEUTSCH Nachdem die Datei-Übertragung 100% erreicht hat, wird das System sich neu booten. Nach etwa 30 Sekunden zeigt Ihnen die BRC wieder den F/W Bildschirm, jetzt mit den Daten der neuen Firmware.
- Seite 25 ACHTUNG: Während der Aktualisierung der Firmware darf keine Unterbrechung der Stromversorgung auftreten! Das USB-Speichergerät mit der Firmwaredatei darf während der Dateiübertragung nicht entfernt werden!
-
Seite 26: Schnelle Hilfe
Übliche Schwierigkeiten und Lösungen Prüfen Sie mit einer Lampe, ob die Steckdose Strom führt. • Stellen Sie sicher daß beide Geräte des WAP-5000 eingeschaltet sind, daß • die LEDs des SMR und das Display der BRC leuchten... Überprüfen Sie daß alle Verbindungen korrekt gesteckt sind. - Seite 27 Fehler: WAP-5000 kann nicht auf das Netzwerk zugreifen Bei Ethernetkabel-Verbindung: Prüfen Sie ob Switch, Hub oder Router eingeschltet sind. • Prüfen Sie ob das Ethernetkabel an WAP-5000, Switch, Hub, oder Router • korrekt eingesteckt ist. Bei statischer IP Adresse prüfen, ob die IP Adresse nicht bereits von •...
- Seite 28 Wenn Windows Schutzalarm angezeigt wird klicken Sie auf • Unblock um fortzufahren und den Media Server auszuführen. Fehler: WAP-5000 kann nicht auf das Internet Radio zugreifen Es ist keine Internetverbindung verfügbar. Prüfen Sie ob Ihre • Internetverbindung funktioniert. Falls nicht, lesen Sie in der Anleitung des Routers/Gateways wie Sie die Internetverbindung bereitstellen.
-
Seite 29: Aufstellungs-, Pflege- Und Sicherheitshinweise
DEUTSCH 12. Aufstellungs-, Pflege- und Sicherheitshinweise. Verbinden Sie den Audio Anschluss Ihres WAP-5000 mit dem Line-Out, • dem nicht verstärkten Ausgang Ihrer Soundquelle. Ein verstärktes Tonsignal ( z.B. Speaker-Out) könnte Ihr System beschädigen. Um Ihr SoundSystem mit der Netzspannung zu verbinden, beachten Sie •... - Seite 30 • Systemanforderungen: Media Server auf PC und/oder Internetverbindung via Netzwerk und/oder USB Speichergerät und/oder analoge Stereoquelle. CE - Erklärung Wir erklären hiermit, dass das TEAC media systems Wireless Audio Players WAP-5000 mit den folgenden Normen bzw. normativen Dokumenten übereinstimmt: EMC Direktive 89/336 / EEC EN 300 328 v1.6.1 (2004-11) EN 301 489-1 (2004-11) /17 (2002-08)
- Seite 33 Das Gerät darf nicht mit dem Siedlungsabfall (Hausmüll) entsorgt werden. Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.
