Garmin GC 100 Installationsanweisungen

GC
INSTALLATIONSANWEISUNGEN
Erste Schritte
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Hinweise zur Montage
• Sie müssen die Kamera an einem Ort montieren, an dem sie
sich nicht unter Wasser befindet.
• Montieren Sie die Kamera in einem Abstand von maximal
76 m (250 Fuß) vom Kartenplotter. Die Reichweite ist vom
Montageort und von Hindernissen zwischen der Kamera und
dem Kartenplotter abhängig. Wenn sich die Kamera aufgrund
von Hindernissen oder eines zu großen Abstandes außerhalb
der Reichweite des Kartenplotters befinden, müssen Sie die
Kamera neu positionieren.
• Testen Sie die Kamera zunächst am gewünschten
Montageort, bevor Sie sie fest anbringen.
• Montieren Sie die Kamera so, dass das Kabel problemlos
verbunden werden kann.
• Montieren Sie die Kamera an einem Ort, an dem sie nicht
durch Docks, Pfeiler oder andere Teile beschädigt werden
kann.
• Montieren Sie die Kamera so, dass sie in Durchgängen oder
Gängen keine Gefahr darstellt.
• Montieren Sie die Kamera an einem Ort, an dem Sie sie
entfernen können.
Montieren der Kamera
1
Bringen Sie mit einem Bohrer (3,2 mm/
Vorbohrung an.
HINWEIS: Wenn Sie die Kamera auf Glasfaser montieren,
wird die Verwendung eines Senkkopfbohrers empfohlen, um
eine entsprechende Senkbohrung ausschließlich durch die
obere Gelschicht (und nicht tiefer) anzubringen. Dadurch wird
Rissen in der Gelcoat-Schicht beim Anziehen der Schrauben
vorgebeugt.
2
Befestigen Sie die Kamerahalterung mit den mitgelieferten
Schrauben an der Montagefläche.

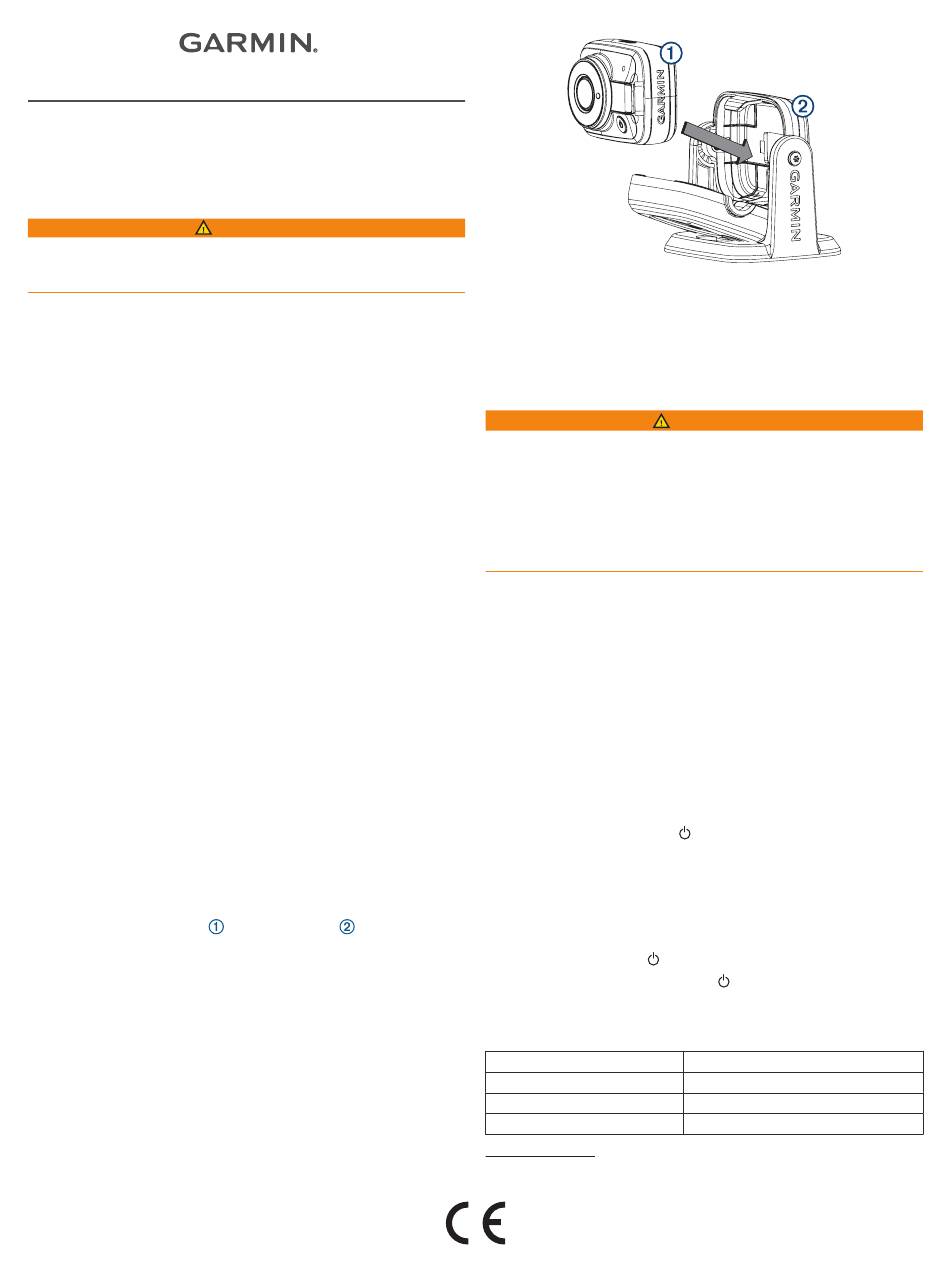

3
Setzen Sie die Kamera
Februar 2020
100
™
WARNUNG
1
/ Zoll) eine
8
in das Gehäuse ein.
4
Schließen Sie die Frontabdeckung des Gehäuses.
5
Ziehen Sie mit dem mitgelieferten Werkzeug die
Sicherheitsschrauben an.
6
Verbinden Sie das Netzkabel.
Herstellen der Stromversorgung
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den
leitungsinternen Sicherungshalter. Vermeiden Sie mögliche
Verletzungen oder Produktschäden durch Feuer oder
Überhitzung, indem Sie darauf achten, dass die richtige
Sicherung eingesetzt ist (siehe technische Daten zum Produkt).
Darüber hinaus erlischt die Garantie des Produkts, wenn Sie
das Netzkabel anschließen und nicht die richtige Sicherung
eingesetzt ist.
1
Führen Sie das Netzkabel zur Stromquelle und zum Gerät.
2
Verbinden Sie die rote Leitung mit dem Pluspol (+) und die
schwarze Leitung mit dem Minuspol (-) der Batterie.
Koppeln der GC 100 Kamera mit einem
Garmin Kartenplotter
®
Zum Anschließen eines drahtlosen Geräts an das drahtlose
Kartenplotter-Netzwerk müssen Sie dieses Netzwerk zunächst
konfigurieren. Informationen zum Konfigurieren des drahtlosen
Netzwerks finden Sie im Benutzerhandbuch des Kartenplotters.
1
Achten Sie darauf, dass sich die Kamera in einem Abstand
von maximal 76 m (250 Fuß) vom Kartenplotter befindet und
eine freie Sicht zum Kartenplotter besteht. Drücken Sie dann
dreimal schnell die Taste .
2
Wählen Sie auf dem Kartenplotter die Option Einstellungen
> Kommunikation > Drahtlose Geräte > Garmin-Kamera >
Start.
3
Folgen Sie den Anweisungen auf dem Display.
Ausschalten der Kamera
Halten Sie die Taste 3 Sekunden lang gedrückt.
HINWEIS: Wenn Sie die Taste
gedrückt halten, wird die Kamera zurückgesetzt.
Technische Daten
Wasserdichtigkeit
Betriebstemperaturbereich
Ladetemperaturbereich
Lagertemperaturbereich
1
Das Gerät ist bis zu einer Tiefe von 1 Meter 30 Minuten wasserdicht. Weitere
Informationen finden Sie unter www.garmin.com/waterrating.
GUID-954A35F6-710F-4D78-93CD-48DD69D26558 v4
WARNUNG
mehr als 10 Sekunden
1
IEC 60529, IPX6/IPX7
-20 °C bis 60 °C (-4 °F bis 140 °F)
0 °C bis 45 °C (32 °F bis 113 °F)
-40 °C bis 85 °C (-40 °F bis 185 °F)
