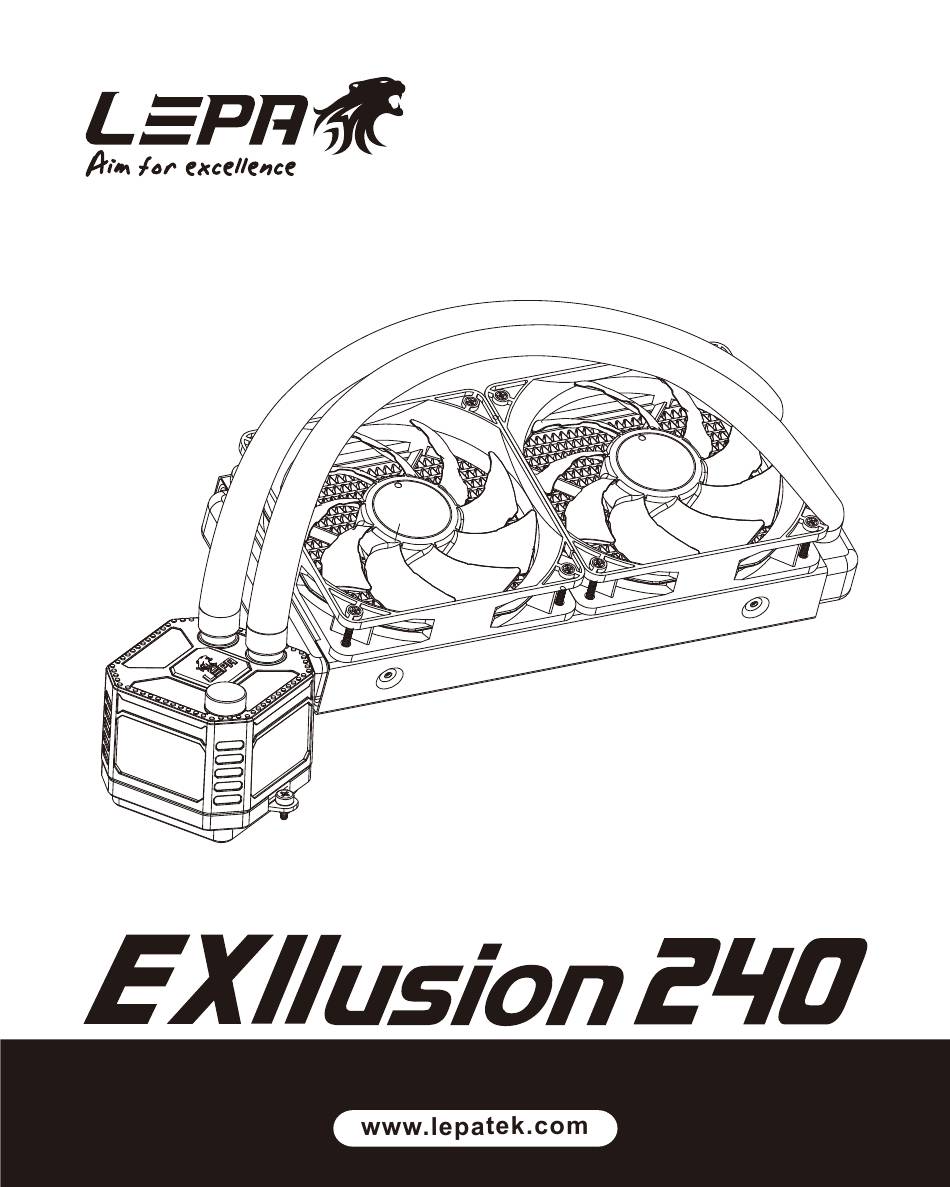

Lepa EXIIusion 240 Bedienungsanleitung

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

loading

Verwandte Anleitungen für Lepa EXIIusion 240

Inhaltszusammenfassung für Lepa EXIIusion 240

  • Seite 2 If you are uncertain whether or not your LEPA liquid cooler is defective, please contact your dealer/reseller for support! Web Site: http://www.lepatek.com...

  • Seite 3: Inhaltsverzeichnis

    CONTENT Specification Part list PRE-INSTALLATION Installation REFILLING COOLANT...

  • Seite 4: Specification

    Specification Model LPWEL240-HF Material Copper Cold Plate Bearing Ceramic Bearing MTBF 50,000 hrs Motor Speed 4000 rpm ±10% Pump Rated Voltage 12 V Rated Current 0.3 A Dimension 274 x 120 x 32 mm Radiator Material Aluminum Material PU Plastic (ID-9.5mm/OD-12.5mm) Tube Length 350 mm...

  • Seite 5: Part List

    Part list Fan x 2 Back Plate x 1 Position Plate x 1 Position Screw x 4 Cooler x 1 Stand-off × 4 Case Screw × 8 Fan Screw × 8 Set Screw x 4 Washer x 4 PWM Y cable x 1 Molex Adaptor x 1 Scraper x 1 Thermal Grease x 1...
  • Seite 6 Installation...

  • Seite 7: Pre-Installation

    PRE-INSTALLATION Step A Unplug the PC power supply unit’s 24P main power and water block’s 3pin power connectors from MB. Connect the above connectors to the included 24P power adaptor . Turn on the power supply unit, this will also power on the pump.
  • Seite 8 Step B If you do not want to dye the coolant, please skip this step. Open the filler cap from the water block, and drop the adequate dye (coolant) into the water block. Firmly bolt the filler cap back to the water block. Warning: If the filler cap are not firmly bolt back, the coolant might leak and cause damage to system components.

  • Seite 9: Installation

    INSTALLATION Step 1 Attach the fan and the radiator to the case. Befestigen Sie die Lüfter und den Radiator am Gehäuse. Fixez le ventilateur et le radiateur sur le châssis Zamontuj wentylatory i radiator w obudowie. Fijar los ventiladores y el radiador a la caja. Fissare le ventole e il radiatore al case.
  • Seite 10 Step 2-A-1 LGA 775/1150/1151/1155/1156/1366/All AMD Socket LGA 1366 LGA 115X LGA755 All AMD socket <If your CPU socket is Intel LGA 2011, please skip to step 2-B.> Install the screw E into the corresponding position hole on the back plate C for your CPU socket. <Wenn Sie den Intel-Sockel LGA 2011 verwenden, gehen Sie bitte zu Punkt 2-B über.>...
  • Seite 11 Step 2-A-2 Install the back plate C on the back of motherboard, place the washer J into the position screw E and fix them with stand-off F . Richten Sie die Backplate (C) mit den Schrauben (E) auf der Unterseite des Mainboards entsprechend der Montagebohrungen aus.
  • Seite 12 Step 2-A-3 Place position plate D on stand-off F and use set screw I to fix. Legen Sie den Montagerahmen (D) auf die Abstandshalter (F) und fixieren Sie diesen mit den Schrauben (I) . Placez la plaque de position sur les écrous boulons et utilisez les vis pour les fixer.
  • Seite 13 Step 2-B LGA 2011/2011-3 LGA 2011/2011-3 Place position plate D on stand-off F and use position screw E to fix. (Socket LGA 2011 does not require the back plate) Bei der Verwendung der Intel LGA-2011-Plattform benötigen Sie keine Backplate. Legen Sie die Abstandshalter (F) und den Montagerahmen (D) auf die passenden Bohrungen auf der Vorderseite Ihres Mainboards und fixieren Sie das Ganze mit den Schrauben (E) .
  • Seite 14 Step 3 Apply the thermal grease on the CPU surface. Tragen Sie die Wärmeleitpaste auf der Oberfläche der CPU auf. Appliquez une couche uniforme de pâte thermique sur la surface du CPU. Nałóź równomiernie cienką warstwę pasty termoprzewodzącej na metalową osłonę na procesorze.
  • Seite 15 Step 4 Remove the protection film on the cold plate. Entfernen Sie die Schutzfolie von der Unterseite des Kühlblocks. Retirez le film protecteur de la plaque-froide. Zdjąć folię ochronną z bloku wodnego. Quitar la capa de protección del disipador. Rimuovere la pellicola protettiva dalla piastra del waterblock. Lepaskan pita pelindung pada cold plate.
  • Seite 16 Step 5 Place the pump on the CPU and tighten the two screws. Platzieren Sie nun die Pumpeneinheit auf der CPU und befestigen Sie sie mit den beiden Schrauben. Placez la pompe sur le CPU et serrez les 2 vis. Umieść...
  • Seite 17 Step 6 Pump Pump 3 pin 4 pin Connect the pump power connector to 3-pin or 4-pin connector on the motherboard. Notice: If you recognize that your mainboard's CPU fan or PWM sockets do not provide enough voltage to power the pump, please use the included 4-pin Molex adaptor and connect the pump directly to your PSU.
  • Seite 18 Step 7 Connect the fan connector to the 4-pin connector on the motherboard. Schließen Sie den Stromanschluss der Lüfter am 4-Pin-Sockel Ihres Mainboards an. Branchez le connecteur du ventilateur au connecteur 4-pin sur la carte-mère. Podłącz 4-pinową wtyczkę zasilającą wentylatorów do płyty głównej. Enchufe el conector del ventilador al conector de 4 pines de la placa base.
  • Seite 19 Step 8 Place tray on VGA card to isolate the possible leakage coolant from unsecure filler cap. Warning: If the filler cap are not firmly bolt back, the coolant might leak and cause damage to system components. Such damage is not covered in the warranty. Platzieren Sie die Auffangschale (U) auf Ihrer Grafikkarte, um eine Beschädigung durch das Auslaufen von Kühlflüssigkeit im Fall einer nicht ordnungsgemäß...

  • Seite 20: Refilling Coolant

    Refilling Coolant Step A Indication sticker: If the water block is horizontally placed and the coolant If the water block is vertically placed and the coolant volume is below this white indicator, please refill the volume is below this white indicator, please refill the coolant.
  • Seite 21 Step B-1 Coolant Refill 1. Unplug the MB/CPU/VGA/HDD/SSD/Peripheral power connectors from power supply unit, and water block’s 3-pin power connector from MB. 2. Bridge the power supply unit’s MB 24-pin main connector and water block’s power connectors via included 24P power adaptor O . 3.
  • Seite 22 Step B-2 Coolant Refill Open the filler cap from the water block, place tray T and screw fixed ring S . Refill the adequate Coolant Q into the water block. After refilling, remove tray & fixed ring. Firmly bolt the filler cap back to the water block. Notice: You must horizontally place your system,with water block top side parallel to the ground for this operation.
  • Seite 23 Step B-3 Coolant Refill Place tray U on VGA card in case the filler cap dose be bolted tightly. Warning: If the filler cap are not firmly bolt back, the coolant might leak and cause damage to system components. Such damage is not covered in the warranty.
