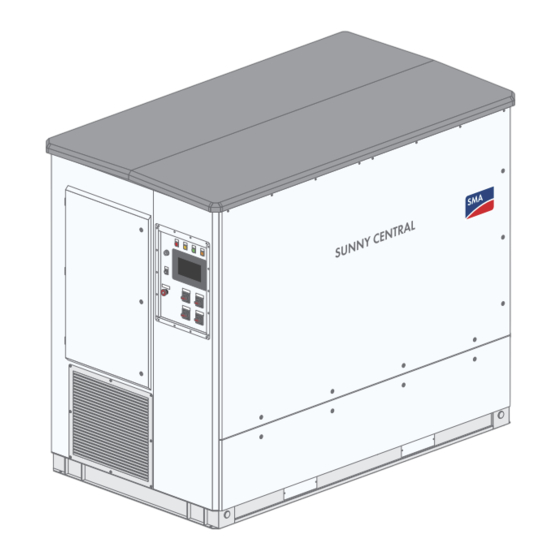

- Seite 1 Technische Information Anforderungen an Mittelspannungs- und Eigenversorgungstransformatoren für SUNNY CENTRAL und SUNNY CENTRAL STORAGE DEUTSCH SC_Trafo-TI-de-70 | Version 7.0...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis SMA Solar Technology AG Inhaltsverzeichnis Hinweise zu diesem Dokument....................Gültigkeitsbereich ............................Eingeschränkte Gewährleistung ........................Technische Anforderungen an den MV-Transformator............. Allgemeine Anforderungen..........................Anforderungen an Zweiwickler-Transformatoren zum Anschluss von 1 Wechselrichter ......Anforderungen an Vierwickler-Transformatoren zum Anschluss von 2 Wechselrichtern ...... -
Seite 3: Hinweise Zu Diesem Dokument
SMA Solar Technology America LLC übernimmt die Gewährleistung nur für Produkte, die über SMA Solar Technology America LLC bezogen werden. Die Gewährleistung für die Wechselrichter und anderer von SMA bezogenen Produkte entfällt, wenn die in diesem Dokument beschriebenen Anforderungen nicht eingehalten werden. Technische Information... -
Seite 4: Technische Anforderungen An Den Mv-Transformator
2 Technische Anforderungen an den MV-Transformator SMA Solar Technology AG 2 Technische Anforderungen an den MV-Transformator Allgemeine Anforderungen ☐ Der MV-Transformator kann als flüssigkeitsgefüllter Transformator (z. B. mit Mineralöl oder organischem Öl) oder als Trockentransformator ausgeführt werden. ☐ Der MV-Transformator muss an seinen Niederspannungswicklungen für Spannungen, die durch den Pulsbetrieb des Wechselrichters entstehen, ausgelegt sein. -
Seite 5: Anforderungen An Zweiwickler-Transformatoren Zum Anschluss Von 1 Wechselrichter
SMA Solar Technology AG 2 Technische Anforderungen an den MV-Transformator ☐ Bei der Auslegung des MV-Transformators für den Einsatz mit dem Sunny Central Storage muss beachtet werden, dass sich der MV-Transformator in der Nacht aufgrund des Batteriebetriebes nicht oder nur wenig abkühlt. -
Seite 6: Anforderungen An Vierwickler-Transformatoren Zum Anschluss Von 2 Wechselrichtern
2 Technische Anforderungen an den MV-Transformator SMA Solar Technology AG ☐ Die relative Kurzschluss-Spannung U des MV-Transformators zwischen Netzanschlusspunkt und AC-Ausgang des Wechselrichters muss zwischen dem minimalen Wert U und dem maximalen Wert U liegen. Als Basis der k min k max relativen Kurzschluss-Spannung dient die Nennleistung des MV-Transformators (siehe Kapitel 4.2 "Technische... - Seite 7 Das heißt, dass der Transformator für einen dauerhaften Betrieb mit nur einem einspeisenden Wechselrichter ausgelegt sein muss. ☐ Vierwickler-Transformatoren müssen für den Einsatz von Wechselrichtern der Baureihe Sunny Central Storage so ausgelegt sein, dass an der einen Niederspannungswicklung volle Leistung eingespeist werden kann und an der anderen Niederspannungswicklung volle Leistung bezogen werden kann.
-
Seite 8: Anforderungen An Mehrwickler-Transformatoren Zum Anschluss Von 3 Wechselrichtern
2 Technische Anforderungen an den MV-Transformator SMA Solar Technology AG ☐ Beispiel: Zulässige Differenz der Kurzschluss-Spannungen U k dif max Der Wert der relativen Kurzschluss-Spannung von Oberspannungswicklung zur Niederspannungswicklung 1 beträgt 6,0 %. Der Wert der relativen Kurzschluss-Spannung von Oberspannungswicklung zur Niederspannungswicklung 2 beträgt 5,6 %. -
Seite 9: Technische Anforderungen An Den Eigenversorgungstransformator
SMA Solar Technology AG 3 Technische Anforderungen an den Eigenversorgungstransformator 3 Technische Anforderungen an den Eigenversorgungstransformator Allgemeine Anforderungen Im Standardfall sind die Wechselrichter mit einem internen Eigenversorgungstransformator ausgestattet. Die Wechselrichter können jedoch auch von extern versorgt werden. Allgemeine Anforderungen ☐ Der Eigenversorgungstransformator muss 3-phasig ausgeführt sein. -
Seite 10: Anforderungen Zum Anschluss An Den Ac-Ausgang Des Wechselrichters
3 Technische Anforderungen an den Eigenversorgungstransformator SMA Solar Technology AG ☐ Die Primärspannung des Eigenversorgungstransformators muss gleich der Netzspannung bei Anschluss an das parkseitige Stromnetz sein. Anforderungen zum Anschluss an den AC-Ausgang des Wechselrichters Abbildung 7: Anschluss des Eigenversorgungstransformators an den AC-Ausgang des Wechselrichters ☐... -
Seite 11: Anhang
SMA Solar Technology AG 4 Anhang 4 Anhang Technische Daten der Wechselrichter Sunny Central Typ des Wechselrichters DC-Spannung AC-Spannung AC-Spitzen- AC-Strom spannung ge- bei 35 °C bei 50 °C gen Erde SC 2200 1100 V 385 V ±1800 V 3300 A 3000 A SC 2475 1100 V 434 V ±1800 V 3292 A 2993 A SC 2500-EV 1500 V... - Seite 12 4 Anhang SMA Solar Technology AG Typ des Wechselrichters DC-Spannung AC-Spannung AC-Spitzen- AC-Strom spannung ge- bei 35 °C bei 50 °C gen Erde SC 2500-EV-US 1500 V 550 V ±2400 V 2624 A 2362 A SC 2750-EV-US 1500 V 600 V ±2400 V 2646 A 2406 A Sunny Central UP-US Typ des Wechselrichters DC-Spannung AC-Spannung AC-Spitzen-...
- Seite 13 SMA Solar Technology AG 4 Anhang Sunny Central Storage UP Typ des Wechselrich- DC-Span- AC-Span- AC-Spitzen- AC-Strom ters nung nung spannung bei 25 °C bei 40 °C bei 50 °C gegen Erde SCS 2750 UP 1500 V 600 V ±2400 V 2646 A 2502 A 2988 A SCS 3450 UP 1500 V 600 V ±2400 V...
-
Seite 14: Technische Daten Der Transformatoren
4 Anhang SMA Solar Technology AG Technische Daten der Transformatoren Sunny Central Typ des Zweiwickler-Transformatoren Vierwickler-Transformatoren Wechselrichter k min k nenn k max k min k nenn k max k dif max k 1-2 min SC 2200 5,0 % 6,0 % 8,5 % 5,0 %... - Seite 15 SMA Solar Technology AG 4 Anhang Typ des Zweiwickler-Transformatoren Vierwickler-Transformatoren Wechselrichter k min k nenn k max k min k nenn k max k dif max k 1-2 min SC 4400 UP-US 6,0 % 8,5 % 6,0 % 8,5 % 0,5 % 9,0 % SC 4600 UP-US...
- Seite 16 4 Anhang SMA Solar Technology AG Typ des Zweiwickler-Transformatoren Vierwickler-Transformatoren Wechselrichter k min k nenn k max k min k nenn k max k dif max k 1-2 min SCS 3450 UP 6,0 % 8,5 % 6,0 % 8,5 % 0,5 % 9,0 % SCS 3600 UP...
