BITTE BEACHTEN • Diese Kamera funktioniert nicht ohne Batterie. • Verwenden Sie eine 3V Lithiumbatterie (CR-2). • Die Objektivabdeckung öffnet sich beim Einschalten der Kamera automatisch. • Versuchen Sie nicht, die Objektivabdeckung mit den Fingern zu öffnen . Unter folgenden Bedingungen läßt sich die Kamera nicht auslösen: •...
INHALT Vielen Dank, daß Sie sich für den Kauf einer SAMSUNG Kamera entschieden haben. Bitte lesen Sie diese Bedienungsanleitung, bevor Sie Ihre Kamera benutzen. INHALT Automatische Reduzierung “roter Augen”........24 VORBEREITUNG Automatikblitz................25 Bezeichnung der Teile ............... 4 Aufhellblitz(Fill-in)...............26 LCD-Display ................7 Aufhellblitz und Gegenlicht-Kontrolle........27 Sucher und Anzeigen ..............8...

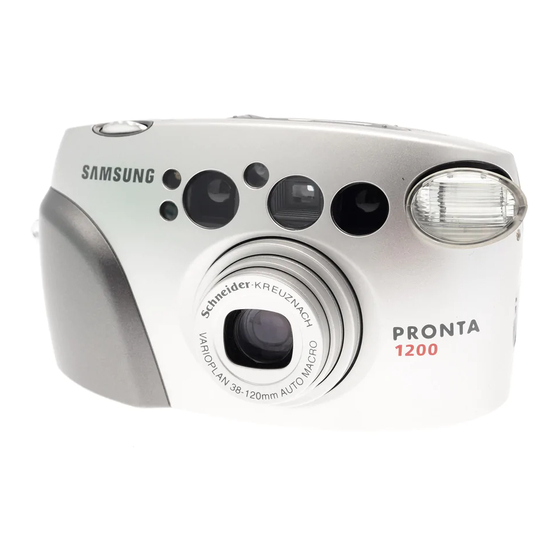

BEZEICHNUNG DER TEILE • Vorder-/Oberseite Belichtungsmeßsensor Auslöser BLITZ-Taste (Wähltaste für Blitzbetriebsarten) Zoomwippe Summertaste ON/ OFF LCD Display Moduswahl-Taste DATE oder TIME-Taste Selbstauslöserlampe (Wähltaste für Datum und Titel) Sucher Fembedienungssensor (nur Q.D. Modell) Blitz Rückwand Entriegelungstaste Objektiv Autofokus-Sensor ~ 4 ~...
LCD-DISPLAY Monat Selbstauslöser Jahr Blitzbetriebsarten Aufnahmen mit Fernbedienung Anzahl Aufnahmen (Exp.) Gegenlicht-Kontrolle Schnappschuß-Aufnahmen Lange Verschlußzeiten mit Blitz Summeranzeiger Porträt-Zoom Filmanzeige Landschafts-Modus Filmrückspulanzeige Brennweite Batteriezustandsanzeige Bildzählwerk Filmeinlegeanzeige Datum (Jahr, Monat, Tag, Zeit) Anzeige für offene Rückwand Anzeige für Bildlegende Langzeitaufnahmen mit B-Einstellung Warnanzeige für falsches Einspulen (E) Brennweiteneinheit (mm) Markierung für Datum oder Titeleindruck...
SUCHER UND ANZEIGEN Sucher Bildbereichsmarkierung bei Nahaufnahmen -WEITWINKEL : Optimaler Bildbereich, wenn innerhalb von 0.8m~1.5m aufgenommen wird. -ZOOM : Optimaler Bildbereich, wenn innerhalb von 0.8m~3.0m aufgenommen wird. Bildfeldbegrenzungsrahmen -WEITWINKEL : Optimaler Bildbereich, wenn bei einer Entfernung über 1.5m aufgenommen wird. -ZOOM : Optimaler Bildbereich, wenn bei einer Entfernung über 3.0m aufgenommen wird.
EINLEGEN DER BATTERIE 1. Drehen Sie die Batteriefachverriegelung zum Öffnen in Pfeilrichtung. 2. Legen Sie eine neue Batterie ein und vergewissern Sie sich, daß sie sich in der richtigen Position befindet. 3. Drehen Sie die Batteriefachverriegelung zum Schließen in die entgegengesetzte Richtung (Schritt 1). BITTE BEACHTEN •...
PRÜFEN DER BATTERIE • Sie können den Batteriezustand am LCD-Display ablesen. 1. Normalzustand - Die Batteriezustandsanzeige ist nicht sichtbar. 2. Das Batteriesymbol ist zur Hälfte schwarz. - Die Batterie ist schwach und Sie sollten eine Ersatzbatterie bereit halten. 3. Das Batteriesymbol blinkt. - Die Batterieleistung ist erschöpft.
EINLEGEN DES FILMS 1. Öffnen Sie die Rückwand, indem Sie den Entriegelungsknopf - wie oben gezeigt - verschieben. 2. Legen Sie einen Film in die Kammer, ohne ihn mit Gewalt in die richtige Position zu drücken. 3. Der Film muß flach aufliegen. 4.
EINSATZ DER KAMERA • Drücken Sie den Ein/Aus-Schalter, um die Kamera einzuschalten. Die Anzeigen erscheinen auf dem LCD-Display. • Wird die Kamera drei Minuten lang nicht bedient, wird sie automatisch abgeschaltet. • Während Sie durch den Sucher blicken, richten Sie die Kamera auf das Motiv und betätigen Sie die Zoom-Schalter. •...
HALTEN DER KAMERA Zur Vermeidung von Verwacklungsunschärfe, halten Sie die Kamera ruhig, vor allem beim Einsatz der längeren Brennweiten (Tele). • Führen Sie die Trageschlaufe über Ihr Handgelenk. • Beide Ellbogen (Querformat) oder ein Ellbogen (Hochformat) sollte nah am Körper bleiben. •...
FOTOGRAFIEREN • Richten Sie den Autofokusrahmen auf ein Motiv (Siehe Seite 8) • Drücken Sie den Auslöser halb herunter. Das Objektiv ist scharfgestellt, wenn die grüne Lampe aufleuchtet. • Drücken Sie den Auslöser ganz herunter, um die Aufnahme zu belichten. •...
SIE KÖNNEN DAS LCD-DISPLAY AUCH BEI DUNKELHEIT BENUTZEN Die LCD-Display-Beleuchtung wird für ca. 6 Sekunden Zoomwippe Funktionstasten Auslöser eingeschaltet, wenn Sie den Hauptschalter, den Auslöser halb, die Funktionstasten oder die Zoomwippe betätigen. So lässt sich der Aufnahmemodus auch im Dunkeln ganz einfach wählen. BITTE BEACHTEN •...
FUNKTIONSWEISE DES SUMMERS • Summerfunktion wählbar mit dem Summerknopf EIN/AUS. Arbeitet nur, wenn das Summerzeichen auf der LCD-Anzeige erscheint. • Je nach Funktion wird der Ton des Summers sein, wie folgt. Summerton Funktion Anwendung 1 kurzer Signalton Auswahl Wenn Sie die Blitz-, Aufnahmemodus- oder Summton-Taste drücken (Beep) 3 kurze Piepstöne Warnung...
ZURÜCKSPULEN DES FILMS 1. Automatische Rückspulung • Nachdem ein Film vollständig belichtet ist, spult ihn die Kamera automatisch zurück. Nach erfolgter Rückspulung schaltet sich der Motor ab. • Ist der Film komplett zurückgespult, blinkt das Symbol ( Sie können den Film jetzt entnehmen. (Siehe Seite 18 zu Informationen über die Funktionsweise des Summers) •...
DATUM UND TITEL (NUR Q.D.MODELL) Verwenden Sie die Taste DATE um die Einbelichtung von “Datum” und “Bildtitel” zu steuern. 1. Ändern des Datumformats oder Wählen eines Bildtitels • Drücken Sie die Taste DATE, um eines der verschiedenen Formate zu wählen. (Reihenfolge siehe links) •...
3. Ändern der Datumseinstellung • Um das Datum oder die Uhrzeit zu ändern, drücken und halten Sie die Taste DATE zwei Sekunden lang. Der erste Sektor des Datumformats blinkt. • Um den Sektor, den Sie ändern möchten, zu wählen, drücken Sie die Taste DATE. •...
EINSATZ DER BLITZ-BETRIEBSARTEN • Die Blitz-Betriebsart wählen Sie durch Drücken der FLASH-Taste. <Automatikblitz> <Reduzierung von BITTE BEACHTEN Roten Augen> • Die Funktion “Automatikblitz” bleibt erhalten, auch wenn Sie die Kamera abschalten. Prüfen Sie das LCD-Display, wenn Sie die Kamera wieder einschalten Automatiklblitz-Zoomausgleich-Funktion <Blitz AUS>...
EINSATZ DER AUFNAHME-BETRIEBSARTEN • Sie können den Aufnahmemodus mit der Moduswahl-Taste wählen. <Aufnahmen mit Fernbedienung> <Normales Fotografieren> <Selbstauslöser> <B-Einstellung für <Schnappschuß-Aufnahmen> Langzeitaufnahmen> <Porträt-Zoomaufnahmen> <Landschaftsaufnahmen> BITTE BEACHTEN • Beim Standardmodell erscheint der Modus “Aufnahmen mit Fernbedienung” nicht auf dem LCD-Feld. ~ 23 ~...
AUTOMATISCHE REDUZIERUNG “ROTER AUGEN” • Bei schlechten Lichtverhältnissen schaltet sich der Blitz automatisch zu, um eine geeignete Belichtung zu erreichen. • Sie können den unschönen “Rote-Augen-Effekt”, der häufig auftritt, wenn Sie eine geblitzte Porträtaufnahme bei schwachem Licht machen, automatisch verringern. <Automatikblitz >...
AUTOMATIKBLITZ • Wählen Sie die Automatik-Blitzfunktion, indem Sie die FLASH-Taste einmal drücken. • Die automatische Blitzlichtfunktion ermittelt die Lichtstärke des Objekts. Das Blitzlicht funktioniert also nicht, falls das zu fotografierende Objekt hell genug beleuchtet ist. BITTE BEACHTEN • Einmal eingegeben, bleibt die automatische Blitzlichtfunktion bestehen, auch wenn der Photoapparat ausgeschalten ist.
AUFHELLBLITZ (FILL-IN) • Wählen Sie diesen Modus, indem Sie die FLASH-Taste zweimal drücken. • Wenn sich das Hauptmotiv im Schatten befindet und die umgebenden Lichtverhältnisse für die Zuschaltung des Automatikblitzes zu hell sind, ermöglicht Ihnen der Aufhellblitz eine richtige Belichtung des Motivs. BITTE BEACHTEN •...
FLASH D’APPOINT et CONTRÔLE DE CONTRE-JOUR • Drücken Sie die BLITZ-Taste 3-mal, um diesen Modus zu wählen. • Benutzen Sie diesen Modus, wenn Sie ein Motiv im Gegenlicht fotografieren. BITTE BEACHTEN • Achten Sie darauf, dass kein direktes Sonnenlicht in das Objektiv einfällt. •...
AUFHELLBLITZ und REDUZIERUNG VON ROTEN AUGEN • Drücken Sie die BLITZ-Taste 4-mal, um diesen Modus zu wählen. • Verwenden Sie diese Betriebsart für Porträtaufnahmen bei wenig Umgebungslicht. BITTE BEACHTEN • Verwenden Sie ein Stativ, um Verwacklungsunschärfe zu vermeiden. <Aufhellblitz ohne Rote-Augen- <Aufhellblitz mit Rote-Augen- Reduzierung>...
BLITZ AUS • Drücken Sie die BLITZ-Taste 5-mal, um diesen Modus zu wählen. • Verwenden Sie die Betriebsart, wenn Sie Bilder ohne Blitz machen möchten. BITTE BEACHTEN • In der Einstellung Blitz AUS müssen Sie eventuell ein Stativ verwenden, um Verwacklungsunschärfe zu vermeiden.
SELBSTAUSLÖSER • Drücken Sie die Moduswahl-Taste, um diesen Modus zu wählen. Mit dieser Betriebsart können Sie Aufnahmen von sich selbst machen. • Beim Drücken des Auslösers leuchtet die Selbstauslöserlampe 7 Sekunden lang auf. Danach blinkt die Lampe 3 Sekunden lang schnell und die Aufnahme wird gemacht.
AUFNAHMEN MIT FERNBEDIENUNG • Drücken Sie die Moduswahl-Taste, um diesen Modus zu wählen. (nur mit QD- Modell möglich.) • Wenn Sie diese Betriebsart einstellen, blinkt alle 2 Sekunden die Selbstauslöserlampe. • Aufnahme mit Fernbedienung, dazu Fernbedienungstaste drücken. Die Kamera macht die Aufnahme nach 2 Sekunden. Teilebezeichnungen der Fernbedienung Auslösetaste der Fernbedienung Anzeigelampe...
ERSETZEN DER BATTERIE IN DER FERNBEDIENUNG Ersetzen der Batterie. • Siehe Abbildungen oben. BITTE BEACHTEN • Verwenden Sie eine Lithiumbatterie (JIS CR2025) • Vergewissern Sie sich, daß die Batterie richtig eingelegt ist. Der Pluspol (+) muß sich oben befinden. ~ 32 ~...
SCHNAPPSCHUß-AUFNAHMEN • Drücken Sie die Moduswahl-Taste, um diesen Modus zu wählen. • Verwenden Sie diese Betriebsart, wenn Sie aktive, schwierig scharfzustellende Motive wie z.B. spielende Kinder oder Haustiere fotografieren. • Wenn Sie diese Betriebsart wählen, stellt die Kamera automatisch 38 mm Weitwinkel als feste Brennweite, sowie eine feste Entfernung ein.
PORTRÄT-ZOOM • Drücken Sie die Moduswahl-Taste, um diesen Modus zu wählen. • Wählen Sie diesen Modus, um die Abbildungsgröße eines Motivs innerhalb des Bildes möglichst konstant zu halten, selbst wenn sich die Distanz zum Motiv verändert. • Positionieren Sie Ihr Motiv in der Mitte des Suchers und drücken Sie den Auslöser halb.
LANDSCHAFTS-MODUS • Wenn Sie entfernte Objekte durch eine Fensterscheibe fotografieren wollen, stellen Sie diesen Modus ein, indem Sie die Moduswahl-Taste drücken. BITTE BEACHTEN • In dieser Betriebsart wird der Blitz nicht gezündet. • Verwenden Sie ein Stativ, um bei schlechten Lichtverhältnissen Verwacklungen auszuschlieflen.
BULB LANGZEITAUFNAHMEN MIT B-EINSTELLUNG (BULB) • Zur Aufnahme von Motiven, die eine längere Verschlusszeit erfordern, wie z.B. Porträts bei Feuerwerk und in nächtlicher Szenerie, wählen Sie diesen Modus mit der Moduswahl-Taste. • Der Verschluß bleibt dabei so lange offen, wie Sie den Auslöser drücken. Die gewählte Belichtungszeit wird im LCD-Display angezeigt.
EINSATZ DES SCHÄRFESPEICHERS (FOKUSSPEICHER) • Wenn Sie auf ein Motivteil scharfstellen möchten, das sich nicht in der Bildmitte befindet, verwenden Sie den Schärfespeicher wie folgt. 1. Richten Sie die Kamera bzw. den Autofokus-Rahmen mittig auf den gewünschten Motivteil. 2. Drücken Sie den Auslöser halb herunter (LED leuchtet grün). Achten Sie darauf, den Auslöser nicht ganz herunterzudrücken, um ein ungewolltes Bild zu vermeiden.
PFLEGE UND AUFBEWAHRUNG • Falls Ihre Kamera gesäubert werden muß, benutzen Sie hierzu bitte ein weiches fusselfreies Tuch. • Das Objektiv sollte ausschließlich (und sehr vorsichtig) mit einem Objektivreinigungstuch und geeigneter Reinigungsflüssigkeit gesäubert werden (wenden Sie sich an Ihren Kamerahändler). •...
FEHLERSUCHE • Die Kamera löst nicht aus. Prüfen Abhilfe Seite Ist die Objektivabdeckung ganz geöffnet? Ein/Aus-Taste nochmals drücken. Ist die Batterie richtig eingelegt? Wieder richtig einsetzen. Haben Sie die Kamera längere Zeit nicht Batterie wechseln. verwendet? • Das Bild ist teilweise dunkel oder unscharf. Prüfen Abhilfe Seite...
TECHNISCHE DATEN Vollautomatische 35mm-Kleinbild-Kompaktkamera Format 35mm DX-kodierter Film, 24 x 36mm Filmempfindlichkeit Automatische Einstellung bei DX-kodierten Filmen zwischen ISO 50 und 3200 FILM Filmeinlegen Automatische Vorspulung zum ersten Bild bei Schließung der Rückwand. Filmtransport Automatischer Weitertransport, Einzelbild oder Serienaufnahmen Rückspulung Automatische Filmrückspulung am Filmende, auf Wunsch auch vorzeitig möglich Schneider VARIOPLAN F4.62 ~ 11.70 / 38 - 120mm OBJEKTIV...
Seite 41
Kalender) Titeleinbelichtung-7 verschiedene Nachrichten STROMVERSORGUNG Eine 3V Lithiumbatterie (CR-2) ABMESSUNGEN (BXHXT) 116.5 x 68.5 x 46.5mm / 4.59 x 2.69 x 1.81in GEWICHT 210g (ohne Batterie) Technik- und Design-Änderungen vorbehalten. Alle Daten wurden nach Samsung Teststandards ermittelt. ~ 41 ~...
ÜBERPRÜFEN DER KAMERA Prüfen Sie die Funktion des Verschlusses - Drücken Sie auf den Auslöser, und Sie hören ein Klicken. Versichern Sie sich der Blendenfunktion. - Öffnen Sie die Kamerarückwand, drücken Sie den Auslöser, und der Verschluß öffnet sich. - Je nach Lichtverhältnissen weitet (dunkel) oder schliesst (hell) sich die Blende.
