Inhaltszusammenfassung für JCM Technologies RadioBand

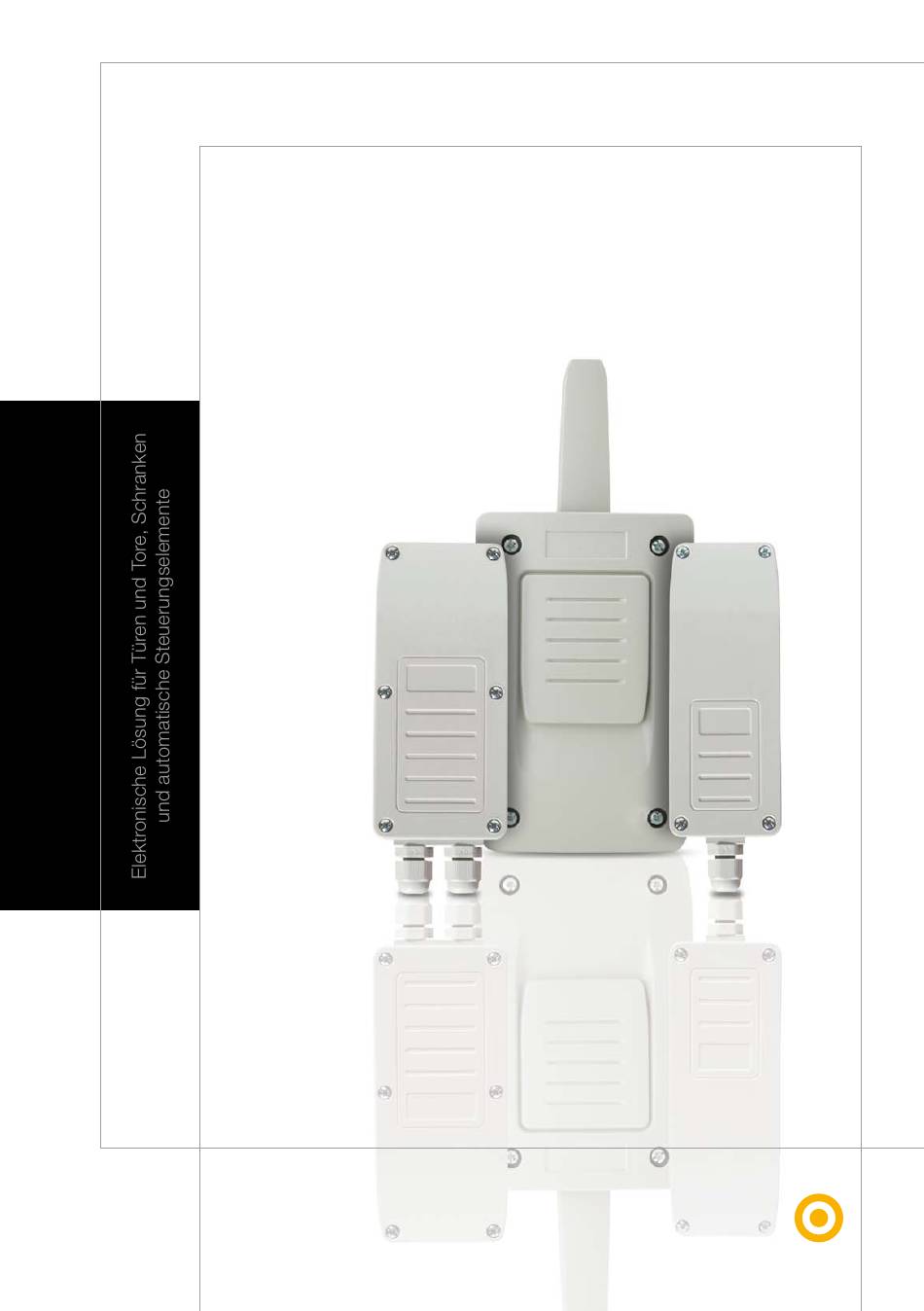

- Seite 1 RadioBand Funkkommunikationssystem für Sicherheitsleisten Vergessen Sie Kabel! jcmtechnologies Gehen Sie einen Schritt voraus mit Technologie und Fantasie...
- Seite 2 Funkkommunikationssystem für Sicherheitsleisten Gehen Sie einen Schritt voraus mit Technologie und Fantasie Das RadioBand System ist das Ergebnis von Forschung und Entwicklung durch unser Team von Ingenieuren, die Experten in den Bereichen Telekommunikation sind. Das System erfüllt die Anforderungen der aktuellen Normen und Vorschriften der Maschinenrichtlinie.
- Seite 3 Vielseitigkeit Vielseitigkeit Multi-Technologie System Das RadioBand System ist in der Lage mit 8,2 K Ohm Widerstandsicherheitsleisten, sowie mit optischen Low Power Systemen, und mit Elektromechanischen Sicherheitsleiten zu arbeiten. ANSCHLUSS AN EINE OPTISCHE SICHERHEITSLEISTE Das optische System muss ein low power System sein (3VDC/3mA oder vergleichbar).
- Seite 4 (Schließerkontakt) (normally open contact) Das RadioBand System ermöglicht dem Benutzer bis zu 6 Sender einzulernen. 3 pro Relais. Beide Relais können auch gleichzeitig aktiviert werden. Das 2. Relais kann aber auch als Signalgeber für fast leere Batterien des Senders benutzt werden. Diese Funktion steht nur bei Geräten der 2. Generation...
- Seite 5 Der Zustand von allen Geräten in diesem System wird in Echtzeit überwacht. Daher ist es möglich einen Fehler in einem Sender sofort zu erkennen. Das Auto-test Signal wird von Der Motorsteuerung zum RadioBand geschickt Auto-test OK. Rückmeldung innerhalb der Wartezeit vom Rückmeldung vom...
- Seite 6 RadioBand RadioBand Funkkommunikationssystem für Sicherheitsleisten Funkkommunikationssystem für Sicherheitsleisten Sicheheit Sicherheit RADIOBAND/UMS RADIOBAND/SC POWER SUPPLY AUTO-TEST VERBINDUNG SECURITY BAND / MOTORSTEUERUNG AUTO-TEST Verbindung SICHERHEITSKONTAKT POSITIVE POLARISATION Schalter 3= AUTO-TEST SECURITY BAND / MOTORSTEUERUNG SICHERHEITSKONTAKT ANSCHLUSS FÜR DIE MOTORSTEUERUNG STROMERKENNUG AUTO-TEST Verbindung NEGATIVE POLARISATION MOTORANSCHLÜSSE AUF...
- Seite 7 Schutz gegen Wasser bei 6(K) Zugang mit einem Staubdicht Hochdruck- /Dampfstrahlreinigung, Draht spezifisch für Straßenfahrzeuge RadioBand RadioBand 2G Schutzart für Berührungs- und Fremdkörperschutz Schutzart Wasserschutz (2. Kennziffer) Sicherheitsleiste A: Widerstand Sicherheitsleiste A: Optisch (1. Kennziffer) Sicherheitsleiste B: Widerstand Sicherheitsleiste B: Widerstand...
- Seite 8 Das System startet und stoppt selbstständig, wenn die Stromaufnahme vom Motor erkannt Beide Modelle (RADIOBAND AND RADIOBAND 2G) verfügen über die Funktion eines akustisches wird bzw. abfällt. Batterie-leer Signals. Das Radioband 2 G kann über das 2. Relais z.B. eine Blinklampe schalten. jcmtechnologies jcmtechnologies...
-
Seite 9: Anwendungsbeispiele
Beispiel an einem Schnelllauftor mit einer Motorsteuerung spiel an einem Rolltor mit Motorsteuerung und dem und dem RadioBandRU oder RadioBandUMS RadioBand RU oder RadioBand UMS Beispiel an einem Falttor mit einer Motorsteuerung Beispiel an einem Schiebetor mit einer Motorsteuerung die einen Steckplatz auf der Platine für die Karten... - Seite 10 Die RadioBand Familie Zertifizierungen RadioBand RadioBand 2G 1. GENERATION 2. GENERATION RadioBand TBX Sender RadioBand B / OS / OSB Sender Widerstandsleiste 8.2 KΩ. Optische Low power Sicherheitsleisten. Elektromechanische Leiste. Widerstandsleisten 8.2 KΩ. Eine Frequenz auf 868 MHz. Elektromechanische Leiste.
- Seite 11 www.jcm-tech.com...
