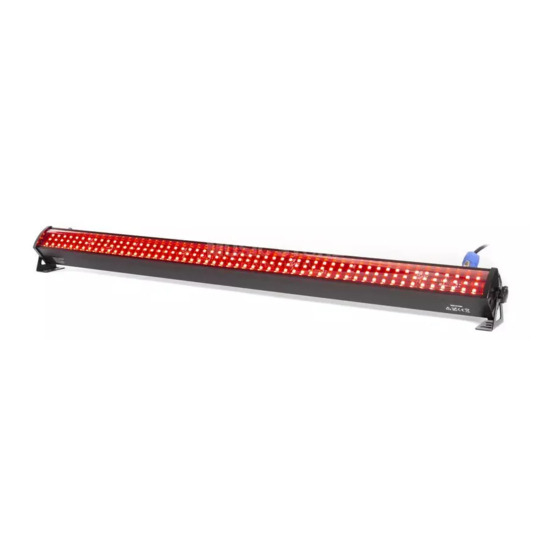

music store PURElight Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. music store Anleitungen
  4. Lichtanlage
  5. PURElight
  6. Bedienungsanleitung

music store PURElight Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

PURElight
Pixelbar Switch
LIG0016835-000
02/2020
Bedienungsanleitung
User's Manual
DEUTSCH/ENGLISCH

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für music store PURElight

  • Seite 1 DEUTSCH/ENGLISCH PURElight Pixelbar Switch LIG0016835-000 02/2020 Bedienungsanleitung User’s Manual...
  • Seite 2 DEUTSCH Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät) Das Gehäuse darf nicht entfernt werden! Es befinden sich keine zu wartenden Teile im Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher elektrischer Spannung stehen. Überprüfen Sie das Gerät vor jeder Nutzung auf Beschädigungen oder das Fehlen von Komponenten, Schutzvorrichtungen oder Gehäuseteilen.
  • Seite 3 DEUTSCH Hinweis! (Brandgefahr durch Überhitzung) Die maximal zulässige Umgebungstemperatur dieses Gerätes beträgt 40°C. Stellen Sie sicher, dass das Gerät an einem Ort mit ausreichender Belüftung platziert wird, außerhalb der Reichweite von direkten Wärmequellen, offenem Feuer und brennbaren Materialien und Flüssigkeiten. Ein Mindestabstand von 1 m ist hier zwingend erforderlich. Die Lüftungsschlitze des Geräts dürfen nicht abgeklebt, noch darf das Gerät abgedeckt werden.
  • Seite 4 DEUTSCH Symbole auf Gerät und Verpackung: Das Blitzsymbol warnt den Nutzer vor nicht isolierter Spannung und der Gefahr eines Stromschlages. Das Ausrufezeichensymbol weist den Nutzer auf wichtige Wartungs- sowie Bedienungshinweise in der Bedienungsanleitung hin. Nur für den Innenbereich geeignet Dieses Symbol legt den minimalen Abstand des zu beleuchtenden Objektes fest. Bedienungsanleitung lesen Bitte lesen Sie die Warnhinweise und Empfehlungen sorgfältig durch und befolgen Sie diese, um einen gefahr- und reibungslosen Gebrauch zu gewährleisten.

  • Seite 5: Lieferumfang

    Bedienungsanleitung Bestimmungsgemäßer Gebrauch: Das Produkt PURElight Pixelbar Switch wurde für den Einsatz als elektronischer LED- Beleuchtungseffekt konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß und können zu Sach- oder Personenschäden führen! Für Schäden, die aus einer nicht bestimmungsgemäßen...

  • Seite 6: Betriebsart Dmx

    DEUTSCH Inbetriebnahme: Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die Verbindungen ausschließlich hochwertige, möglichst kurze Kabel. Konfiguration des DMX Steckers: Widerstand 120 Ohm // ¼ W zwischen Pin 2 (DMX-) und Pin 3 (DMX+) der letzten Fixierung. Betriebsart DMX: Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang Ihres DMX-Controllers, Ihrer DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen...

  • Seite 7: Funktion

    DEUTSCH 3-Kanal-Modus: Kanal Wert Funktion Rot Dimmer 000-255 (0 bis 100%) Grün Dimmer 000-255 (0 bis 100%) Blau Dimmer 000-255 (0 bis 100%) 5-Kanal-Modus: Kanal Wert Funktion Master Dimmer 000-255 (0 bis 100%) 000-009 Keine Funktion 010-255 Stroboskop-Effekt (Geschwindigkeit: langsam zu schnell) Rot Dimmer 000-255 (0 bis 100%)

  • Seite 8: Kanal-Modus

    DEUTSCH 8-Kanal-Modus: Kanal Wert Funktion Master Dimmer 000-255 (0 bis 100%) Rot Dimmer 000-255 (0 bis 100%) Grün Dimmer 000-255 (0 bis 100%) Blau Dimmer 000-255 (0 bis 100%) 000-009 Keine Funktion 010-013 Statische Farben 014-017 Interner Effekt 018-021 Interner Effekt 022-025 Interner Effekt 026-029...
  • Seite 9 DEUTSCH 158-161 Interner Effekt 162-165 Interner Effekt 166-169 Interner Effekt 170-173 Interner Effekt 174-177 Interner Effekt 178-181 Interner Effekt 182-185 Interner Effekt 186-189 Interner Effekt 190-193 Interner Effekt 194-197 Interner Effekt 198-201 Interner Effekt 202-205 Interner Effekt 206-209 Interner Effekt 210-213 Interner Effekt 214-217...
  • Seite 10 DEUTSCH 154-159 Pattern Effekt 9 160-165 Pattern Effekt 10 166-171 Pattern Effekt 11 172-177 Pattern Effekt 12 178-183 Pattern Effekt 13 184-189 Pattern Effekt 14 190-195 Pattern Effekt 15 196-201 Pattern Effekt 16 202-207 Pattern Effekt 17 208-213 Pattern Effekt 18 214-219 Pattern Effekt 19 220-225...
  • Seite 11 DEUTSCH 24-Kanal-Modus: Kanal Wert Funktion Master Dimmer 000-255 (0 bis 100%) Rot Dimmer 000-255 (0 bis 100%) Grün Dimmer 000-255 (0 bis 100%) Blau Dimmer 000-255 (0 bis 100%) 000-009 Keine Funktion 010-013 Statische Farbe 014-017 Interner Effekt 018-021 Interner Effekt 022-025 Interner Effekt 026-029...
  • Seite 12 DEUTSCH 158-161 Interner Effekt 162-165 Interner Effekt 166-169 Interner Effekt 170-173 Interner Effekt 174-177 Interner Effekt 178-181 Interner Effekt 182-185 Interner Effekt 186-189 Interner Effekt 190-193 Interner Effekt 194-197 Interner Effekt 198-201 Interner Effekt 202-205 Interner Effekt 206-209 Interner Effekt 210-213 Interner Effekt 214-217...
  • Seite 13 DEUTSCH 166-171 Pattern Effekt 11 172-177 Pattern Effekt 12 178-183 Pattern Effekt 13 184-189 Pattern Effekt 14 190-195 Pattern Effekt 15 196-201 Pattern Effekt 16 202-207 Pattern Effekt 17 208-213 Pattern Effekt 18 214-219 Pattern Effekt 19 220-225 Pattern Effekt 20 226-231 Pattern Effekt 21 232-237...
  • Seite 14 DEUTSCH 000-255 LED Dimmer Segment 15 000-255 LED Dimmer Segment 16 48-Kanal-Modus: Kanal Wert Funktion Rot Dimmer 1 000-255 (0 bis 100%) Grün Dimmer 1 000-255 (0 bis 100%) Blau Dimmer 1 000-255 (0 bis 100%) Rot Dimmer 2 000-255 (0 bis 100%) Grün Dimmer 2 000-255...
  • Seite 15 DEUTSCH 553-Kanal-Modus: Kanal Wert Funktion Master Dimmer 000-255 (0 bis 100%) Rot Dimmer 1 000-255 (0 bis 100%) Grün Dimmer 1 000-255 (0 bis 100%) Blau Dimmer 1 000-255 (0 bis 100%) Rot Dimmer 2 000-255 ( 0 bis 100%) Grün Dimmer 2 000-255 (0 bis 100 %)
  • Seite 16 DEUTSCH 102-105 Interner Effekt 106-109 Interner Effekt 110-113 Interner Effekt 114-117 Interner Effekt 118-1121 Interner Effekt 122-125 Interner Effekt 126-129 Interner Effekt 130-133 Interner Effekt 134-137 Interner Effekt 138-141 Interner Effekt 142-145 Interner Effekt 146-149 Interner Effekt 150-153 Interner Effekt 154-157 Interner Effekt 158-161...
  • Seite 17 DEUTSCH 130-139 Pattern Effekt 13 140-149 Pattern Effekt 14 150-159 Pattern Effekt 15 160-169 Pattern Effekt 16 170-179 Pattern Effekt 17 180-189 Pattern Effekt 18 190-199 Pattern Effekt 19 200-209 Pattern Effekt 20 210-219 Pattern Effekt 21 220-229 Pattern Effekt 22 230-239 Pattern Effekt 23 240-255...

  • Seite 18: Betriebsart Statisch, Auto Oder Sound

    DEUTSCH 220-229 Statische Farbe 22 230-239 Statische Farbe 23 240-249 Statische Farbe 24 250-255 Statische Farbe 25 000-009 Keine Funktion 010-255 Stroboskop-Effekt (Geschwindigkeit: langsam zu schnell) Betriebsart Statisch, Auto oder Sound: Das Gerät beinhaltet automatische Programme die nach festen Schemata ablaufen (Auto) oder über das eingebaute Mikrofon passend zur Musik abgerufen werden (Sound).

  • Seite 19: Anschlüsse Und Bedienelemente

    DEUTSCH Anschlüsse und Bedienelemente: Bezeichnung Bezeichnung Feststellschraube Display Montagebügel Bedientasten SMD-LEDs DMX-Eingang (3-pol) Netzanschluss DMX-Ausgang (3-pol) Integriertes Mikrofon Netzausgang...

  • Seite 20: Die Menüstruktur Im Detail

    DEUTSCH Menü: D e Na Men er l e er Men as en un er al es D splays. M er„Mod “- Tas e a eren e as Men e Na n er l e „Up-“ un „Down-“ Tasten. Eine en spre en e Auswa l w r er „Enter-“Tas e es Die Menüstruktur im Detail:...

  • Seite 21: Spezifikationen

    DEUTSCH Spezifikationen: Model Pixelbar Switch Spannungsversorgung AC 110-240V, 50/60HZ Leistungsaufnahme 60 Watt Lichtquelle 224 SMD-5050 3in1-LEDs Farbmischung (Rot – Grün – Blau) Abstrahlwinkel 120° Dimmer 0 bis 100% Betriebsmodi Automatik, Musikmodus, Master/Slave, DMX DMX-Kanäle 3, 5, 8, 24, 48 oder 53 Schutzklasse IP20 DMX Ein-/Ausgang (3-pol)

  • Seite 22: Reinigung

    Anwendung empfohlen. Umweltschutz: Die Firma MUSIC STORE professional GmbH bemüht sich stets die Belastung durch Verpackungen auf ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und wiederverwertbaren Materialien ist dabei für uns von elementarer Bedeutung. Bitte führen Sie die Verpackungskomponenten nach Gebrauch den entsprechenden Verwertungen zu.
  • Seite 23 DEUTSCH Notizen MS ID: LIG0016835-000 02/2020...
  • Seite 24 Important safety instructions! Please read before connection! DANGER! (Electrical shock due to high voltages in the device) The housing must not be removed! There are no parts to be maintained in the device. Inside the unit there are components which are under high electrical voltage. Before each use, check the device for damage or the absence of components, protective devices or housing parts.
  • Seite 25 ENGLISH Hint! (Operating conditions) Due to its structural characteristics, the device is designed for indoor operation (IP20). Never expose the device to rain, moisture or liquids as this may cause damage. Vibrations, dust or sunlight can also cause damage, avoid them! Hint! (Power supply) It is essential that you check that the device voltage matches your local mains voltage.
  • Seite 26 ENGLISH Symbols on device and packaging: The lightning flash symbol warns the user of uninsulated voltages and the risk of electric shock. The exclamation mark symbol draws the user’s attention to important maintains and operating instructions in the manual. Only suitable for indoor use. This symbol defines the minimum distance of the object to be illuminated.

  • Seite 27: Scope Of Delivery

    Manual Intended use: The PURElight Pixelbar Switch was designed for use as an electronic LED lighting effect. The device may only be used for this purpose and in accordance with the operating instructions. Other purposes as well as operation under other operating conditions are expressly not intended and can lead to damage to property or personal injury! No liability is assumed for damage resulting from improper use.
  • Seite 28 ENGLISH Set up: All connections of the device should be made before switching on. Only use high-quality cables that are as short as possible for the connections. Configuration of the DMX connector: Resistance 120 ohm // ¼ w between pin 2 (DMX-) and pin 3 (DMX+) oft he last fixture. Operating mode DMX: Connect the DMX input of your device to the DMX output of your DMX controller, your DMX software or the DMX output of a device already in your DMX line.
  • Seite 29 ENGLISH 3 Channel Mode: Channel Value Function Red Dimmer 000-255 (0 - 100%) Green Dimmer 000-255 (0 - 100%) Blue Dimmer 000-255 (0 - 100%) 5 Channel Mode: Channel Value Function Master Dimmer 000-255 (0 - 100%) 000-009 No function 010-255 Strobe Effect (Speed: slow to fast)
  • Seite 30 ENGLISH 8 Channel Mode: Channel Value Function Master Dimmer 000-255 (0 - 100%) Red Dimmer 000-255 (0 - 100%) Green Dimmer 000-255 (0 - 100%) Blue Dimmer 000-255 (0 - 100%) 000-009 No Function 010-013 Static color 014-017 Internal Effect 018-021 Internal Effect 022-025...
  • Seite 31 ENGLISH 158-161 Internal Effect 162-165 Internal Effect 166-169 Internal Effect 170-173 Internal Effect 174-177 Internal Effect 178-181 Internal Effect 182-185 Internal Effect 186-189 Internal Effect 190-193 Internal Effect 194-197 Internal Effect 198-201 Internal Effect 202-205 Internal Effect 206-209 Internal Effect 210-213 Internal Effect 214-217...
  • Seite 32 ENGLISH 154-159 Pattern Effect 9 160-165 Pattern Effect 10 166-171 Pattern Effect 11 172-177 Pattern Effect 12 178-183 Pattern Effect 13 184-189 Pattern Effect 14 190-195 Pattern Effect 15 196-201 Pattern Effect 16 202-207 Pattern Effect 17 208-213 Pattern Effect 18 214-219 Pattern Effect 19 220-225...
  • Seite 33 ENGLISH 24 Channel Mode: Channel Value Function Master Dimmer 000-255 (0 - 100%) Red Dimmer 000-255 (0 - 100%) Green Dimmer 000-255 (0 - 100%) Blue Dimmer 000-255 (0 - 100%) 000-009 No Function 010-013 Static Color 014-017 Internal Effect 018-021 Internal Effect 022-025...
  • Seite 34 ENGLISH 158-161 Internal Effect 162-165 Internal Effect 166-169 Internal Effect 170-173 Internal Effect 174-177 Internal Effect 178-181 Internal Effect 182-185 Internal Effect 186-189 Internal Effect 190-193 Internal Effect 194-197 Internal Effect 198-201 Internal Effect 202-205 Internal Effect 206-209 Internal Effect 210-213 Internal Effect 214-217...
  • Seite 35 ENGLISH 166-171 Pattern Effect 11 172-177 Pattern Effect 12 178-183 Pattern Effect 13 184-189 Pattern Effect 14 190-195 Pattern Effect 15 196-201 Pattern Effect 16 202-207 Pattern Effect 17 208-213 Pattern Effect 18 214-219 Pattern Effect 19 220-225 Pattern Effect 20 226-231 Pattern Effect 21 232-237...
  • Seite 36 ENGLISH 000-255 LED Dimmer Segment 15 000-255 LED Dimmer Segment 16 48 Channel Mode: Channel Value Function Red Dimmer 1 000-255 (0 - 100%) Green Dimmer 1 000-255 (0 - 100%) Blue Dimmer 1 000-255 (0 - 100%) Red Dimmer 2 000-255 (0 - 100%) Green Dimmer 2...
  • Seite 37 ENGLISH 553 Channel Mode: Channel Value Function Master Dimmer 000-255 (0 - 100%) Red Dimmer 1 000-255 (0 - 100%) Green Dimmer 1 000-255 (0 - 100%) Blue Dimmer 1 000-255 (0 - 100%) Red Dimmer 2 000-255 ( 0 - 100%) Green Dimmer 2 000-255 (0 - 100 %)
  • Seite 38 ENGLISH 102-105 Internal Effect 106-109 Internal Effect 110-113 Internal Effect 114-117 Internal Effect 118-1121 Internal Effect 122-125 Internal Effect 126-129 Internal Effect 130-133 Internal Effect 134-137 Internal Effect 138-141 Internal Effect 142-145 Internal Effect 146-149 Internal Effect 150-153 Internal Effect 154-157 Internal Effect 158-161...
  • Seite 39 ENGLISH 130-139 Pattern Effect 13 140-149 Pattern Effect 14 150-159 Pattern Effect 15 160-169 Pattern Effect 16 170-179 Pattern Effect 17 180-189 Pattern Effect 18 190-199 Pattern Effect 19 200-209 Pattern Effect 20 210-219 Pattern Effect 21 220-229 Pattern Effect 22 230-239 Pattern Effect 23 240-255...
  • Seite 40 ENGLISH 220-229 Static Color 22 230-239 Static Color 23 240-249 Static Color 24 250-255 Static Color 25 000-009 No Function 010-255 Strobe Effect Slow to fast Static, Auto or Sound mode: The device contains automatic programs that run according to fixed schemes (Auto) or are recalled via the built-in microphone to match the music (Sound).

  • Seite 41: Connections And Controls

    ENGLISH Connections and controls: Designation Designation Locking Screw Display Mounting Bracket Operating keys SMD-LEDs DMX Input (3-pole) Power Input DMX Output (3-pole) Intergrated Microphone Power Output...

  • Seite 42: The Menu Structure In Detail

    ENGLISH Menu: Navigation in the menu is via the four menu buttons below the display. Use the "Mode" button to activate the menu, navigate via the "Up" and "Down" buttons. A corresponding selection is confirmed with the "Enter" key. The menu structure in detail: Program Value Function...
  • Seite 43 ENGLISH Specifications: Model Pixelbar Switch Power Supply AC 110-240V, 50/60HZ Power Consumption 60 Watt LEDs 224 SMD-5050 Color Mixing (Red – Green – Blue) Beam Angle 120° Dimmer 0 - 100% Operating Modes Auto, Sound Control, Master/Slave, DMX DMX Channels 3, 5, 8, 24, 48 or 53 Safety Class IP20...

  • Seite 44: Environmental Protection

    Environmental protection: The company MUSIC STORE professional GmbH always strives to reduce the burden of packaging to a minimum. The use of environmentally friendly and recyclable materials is of fundamental importance to us. Please dispose of and recycle the packaging components after use properly.
  • Seite 45 ENGLISH Notes MS ID: LIG0016835-000 02/2020...
