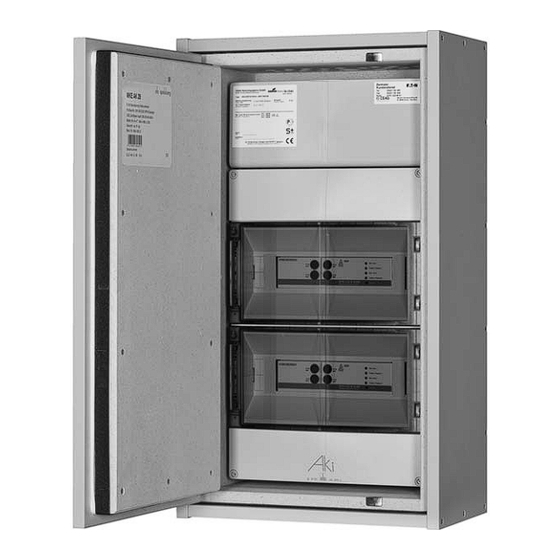

Ceag US-S ESF30 Serie Montage- Und Betriebsanleitung
Elektroverteiler mit funktionserhalt
Vorschau ausblenden
Andere Handbücher für US-S ESF30 Serie:
- Montage- und betriebsanleitung (20 Seiten)
Verwandte Anleitungen für Ceag US-S ESF30 Serie
Inhaltszusammenfassung für Ceag US-S ESF30 Serie

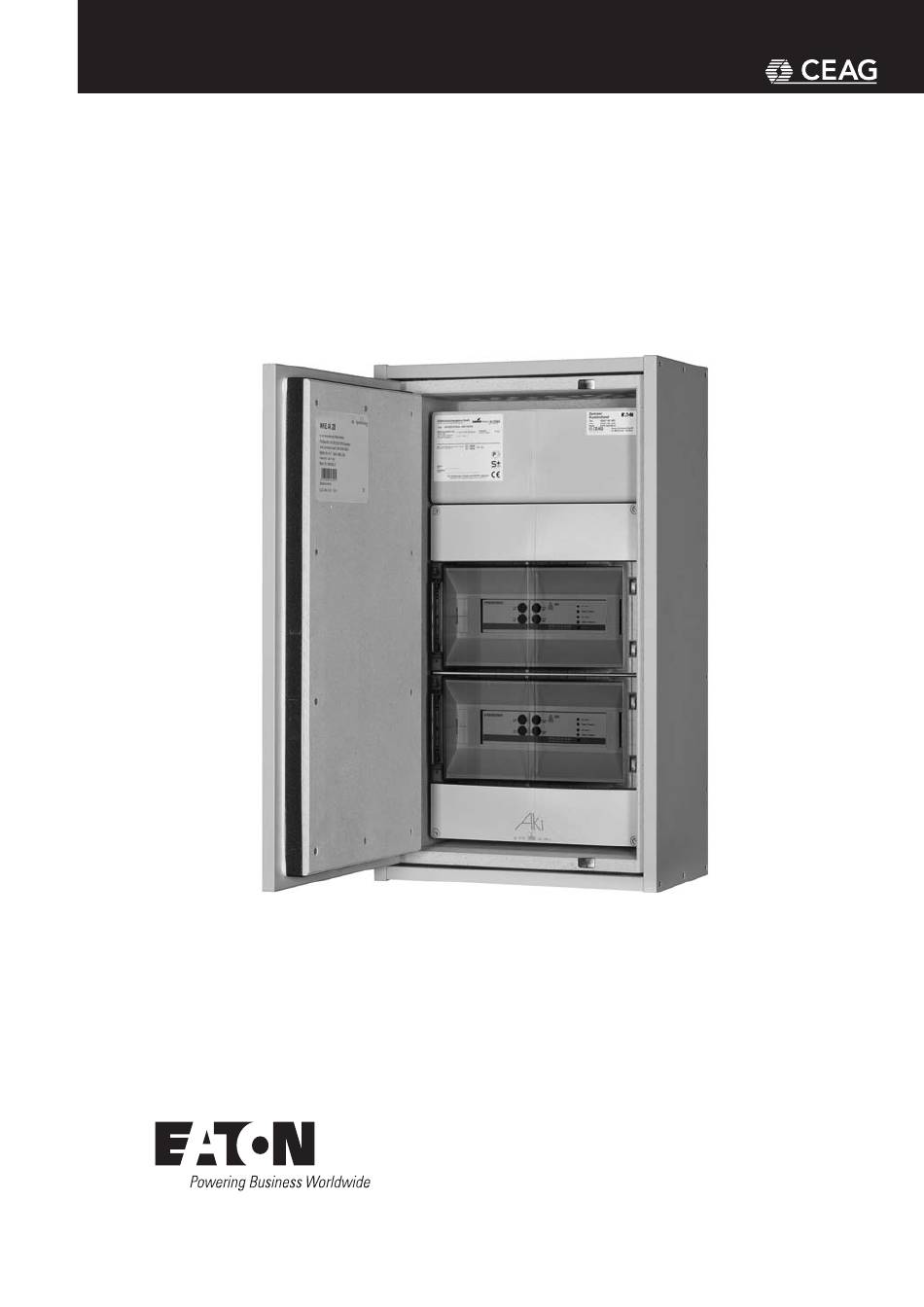

- Seite 1 Montage- und Betriebsanleitung US-S ESF30 Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 Zielgruppe: Elektrofachkraft gem. DIN VDE 0105 Teil 1...
-
Seite 2: Inhaltsverzeichnis
4.5.2 Maßbilder US-S ESF30 SOU2 ... 9 US-S ESF30 SOU1 ....9 Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 Juni 2014 www.ceag.de... -
Seite 3: Wichtige Hinweise
Gibt wichtige Tipps und Ratschläge zur Vorgehensweise sungserklärung oder zum Umgang mit den beschriebenen Geräten oder Anlagenteilen. • Um eine optimale Funktion unserer Produkte zu gewähr- leisten, sind die Montagehinweise unbedingt einzuhalten. Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 Juni 2014 www.ceag.de... -
Seite 4: Urheberschutz
Die Branddämmung erfolgt durch die Verarbeitung von Bei Verwendung nicht freigegebener Ersatzteile verfallen Brandschutzplatten nach DIN 4102. sämtliche Garantie-, Service-, Schadenersatz- und Haft- Die Kabeldurchführungen haben bei einer fachgerechten pflichtansprüche. Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 Juni 2014 www.ceag.de... -
Seite 5: Inhalt Der Montage- Und Installationsanleitung
230 V 50 Hz 230 V 50 Hz 230 V 50 Hz 230 V 50 Hz Anzahl Modulsteckplätze Max. Leitungsquerschnitt End-stromkreise (mm²) Max. Einzelleiter- querschnitt (mm²) Max. Gesamtleiter- querschnitt (mm²) Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 Juni 2014 www.ceag.de... -
Seite 6: Aufbau
Belüftung US-S ESF30 28-P Klemmenleiste Temperaturwächter Übertemperatur Temperaturwächter Innentemperatur Steuerteil CU CG-S Temperaturwächter DC Modul Außentemperatur Stromkreisumschaltun- gen SKU CG-S Webmodul DLS Module Anschlussklemme für externe Belüftung Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 Juni 2014 www.ceag.de... -
Seite 7: Us-S Esf30 13-P
Innentemperatur Steuerteil CU CG-S 4.2.3 Detailzeichung zur technischen Temperaturwächter DC Modul Belüftung US-S ESF30 13-P Außentemperatur Stromkreisumschaltun- gen SKU CG-S Webmodul DLS Module Anschlussklemme für externe Belüftung Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 Juni 2014 www.ceag.de... -
Seite 8: Us-S Esf30 Sou5
4.4.1 Komponenten US-S ESF30 SOU3 Gehäuse Stromkreismodule SOU CG-S 2 x 4 A Gehäuse Stromkreismodule SOU CG-S 2 x 4 A 4.3.2 Maßbilder US-S ESF30 SOU5 4.4.2 Maßbilder US-S ESF30 SOU3 Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 Juni 2014 www.ceag.de... -
Seite 9: Us-S Esf30 Sou2
4.6.1 Komponenten US-S ESF30 SOU1 Gehäuse Stromkreismodul SOU CG-S 2 x 4 A Gehäuse Stromkreismodule SOU CG-S 2 x 4 A 4.5.2 Maßbilder US-S ESF30 SOU2 4.6.2 Maßbilder US-S ESF30 SOU1 Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 Juni 2014 www.ceag.de... -
Seite 10: Transport
• Lösen Sie die Verschnürung erst am Aufstellort. • Muss das Gehäuse umgelegt werden, darf dies nur ruckfrei und vollflächig auf Rücken- oder Seitenteil erfolgen. • Das Gehäuse nicht auf die Tür(en) legen!! Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 Juni 2014 www.ceag.de... -
Seite 11: Aufstellung Und Installation
Hierfür kann das Gehäuse an den Ecken angehoben und ein Höhenausgleich mit Unterlegplättchen vorgenommen werden. Das Gehäuse muss anschließend waagerecht stehen. Das Gehäuse muss gegen Kippen gesichert werden. Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 Juni 2014 www.ceag.de... -
Seite 12: Montage Der Gehäuse
Die von uns mitgelieferten Dübel sind geeignet für DIN Doppelbartschlüssel Mauerwerk und Steine. Bei unbekanntem Mauerwerk sind Ausziehversuche der Dübel durchzuführen! • Die Brandschutzgehäuse waagrecht an der Wand aus- richten Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 Juni 2014 www.ceag.de... -
Seite 13: Kabeleinführung
Bild 5 Bild 2 6.12 Sockelmontage Den Sockel des ES- Gehäuses so montieren, dass der Lüf- tungsschlitz oberhalb der Sockelleiste ist (Bild 6). Bild 3 Lüftungsschlitz Bild 6 Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 Juni 2014 www.ceag.de... -
Seite 14: Montage-/Bedienungsanleitung Lüfteraufsatz Ebel:vent0
• EBEL:VENT0 mit den hinteren Löchern auf die einge- schraubten Schrauben aufsetzen und einrasten (Bild 8) • EBEL:VENT0 mit den beiliegenden Schrauben (4,5x20) auf dem Gehäuse verschrauben (Bild 9) • EBEL:VENT0 gemäß Anschlußplan anschließen Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 Juni 2014 www.ceag.de... -
Seite 15: Montage-/Bedienungsanleitung
(CEAG bietet einen eigenen Wartungsservice für Belüftungs- systeme an). Bild 12 Der Filter sollte mindestens halbjährlich gewartet werden. (CEAG bietet einen eigenen Wartungsservice für Belüftungs- systeme an). Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 Juni 2014 www.ceag.de... -
Seite 16: Aufstellung Und Installation Us-S Esf30
Abstand von mindestens einem Meter zum Brandschutzver- teiler im Betrieb unter Niederspannung vorgeschrieben. In der Nähe von Türen muss ein dem Türanschlag entsprechen- der Abstand eingehalten werden. Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 Juni 2014 www.ceag.de... -
Seite 17: Zentraler Kundendienst
Rostock Stade Bremen Berlin Hannover Werne Werk Dortmund Soest Leipzig Holzwickede Frönden- berg Kassel Dormagen Döbeln Jena Bonn Limburg Alzey Ochsenfurt Landau Amberg Pfaffenhofen Stuttgart Neu-Ulm Säckingen Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 Juni 2014 www.ceag.de... - Seite 18 Notizen Notizen Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 Juni 2014 www.ceag.de...
- Seite 19 Notizen Notizen Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 Juni 2014 www.ceag.de...
- Seite 20 Eaton, weil individuelle Unterstützung und der Erfolg unserer Kunden stets an erster Stelle stehen. Für mehr Infor- mationen besuchen Sie www .eaton .eu. Ihre Ansprechpartner finden Sie unter www .ceag .de. Eaton Industries Manufacturing gmbH Electrical Sector EMEA...
