Vimar 01715 Handbuch

By-alarm
01715
Eigenversorgte und selbstgeschützte By-alarm-Außensirene, 2
auswählbare Tonfrequenzen, Näherungsschutz-Schaltung, LED-
Alarmanzeige, Spannungsversorgung
Pufferbatterie nicht mitgeliefert.
Die Sirene für den Außenbereich verfügt über ein wetterfestes Polycarbonatgehäuse
und eine weithin hörbare akustische und optische Anzeige für jede Alarmbedingung.
Die Sirene funktioniert mit Eigenstromversorgung, wird von einem Mikroprozessor
gesteuert und ist mit einem eingebauten Blinklicht versehen.
MERKMALE
• Versorgung: 13,8 Vdc ± 5% SELV
• Stromaufnahme:
- 1,5 A im Alarmzustand (Strom über externe Batterie geliefert)
- 60 mA beim Aufladen der Batterie
- 30 mA in Standby
• Schalldruckpegel: 102 dB in 1 m
• Tonfrequenz: 1300 Hz/2800 Hz
• Elektronischer Schaltkreis: tropenfest
• Einsetzbare Batterie: 12 Vdc 2,2 Ah Brennbarkeitsklasse UL94-HB
• Betriebstemperatur: -25..+55 °C
• Schutzart: IP44
• Sicherheitsgrad 2 (EN 50131-4)
• Umgebungsklasse IV (EN 50131-4)
Weitere Merkmale
• Zusätzlicher Schutz mit tropenfestem Stahldeckel.
• Magnetdynamisches Alarmhorn mit hoher akustischer Leistung.
• Abstandsmesssystem, das sich bei Auflegen der Hände auf den vorderen Teil des
Sirenengehäuses einschaltet; dies führt zur Aktivierung des Blinklichts und zur
Schaltung des mit den Klemmen T T reihengeschalteten Relais, was wiederum
die Öffnung der Manipulationsschutzleitung bewirkt.
• Zwei Klangtypen und programmierbares akustisches Signal
• Universeller Aktivierungsschalter (mit fehlendem positivem oder negativem Signal
programmierbar).
• Open-Collector-Meldeausgang Batteriestörung. Der Schaltkreis ist mit einem
Überwachungs- und Kontrollsystem für Spannung und Kurzschlüsse der Batterie
ausgestattet.
BATTERIE DER SIRENE (nicht im Lieferumfang)
Diese Batterie versorgt die Sirene bei Manipulation bzw. Stromausfall an der
Verbindungsleitung mit der übrigen Anlage. Sie muss immer vorhanden sein, da
sie im Alarmfall die für die vorgesehene Lautstärke der Sirene und das Blinklicht
erforderliche Energie liefert. Über die 12 V Versorgung wird sie in Ladung gehalten.
KONFIGURATION DER SIRENE
Die Konfiguration der Sirenenfunktionen erfolgt über die 6 Dip-Schalter neben den
Anschlussklemmen.
ON
1 2 3
01715DE 02 1705
13,8 Vdc, AP-Einbau.
4 5 6

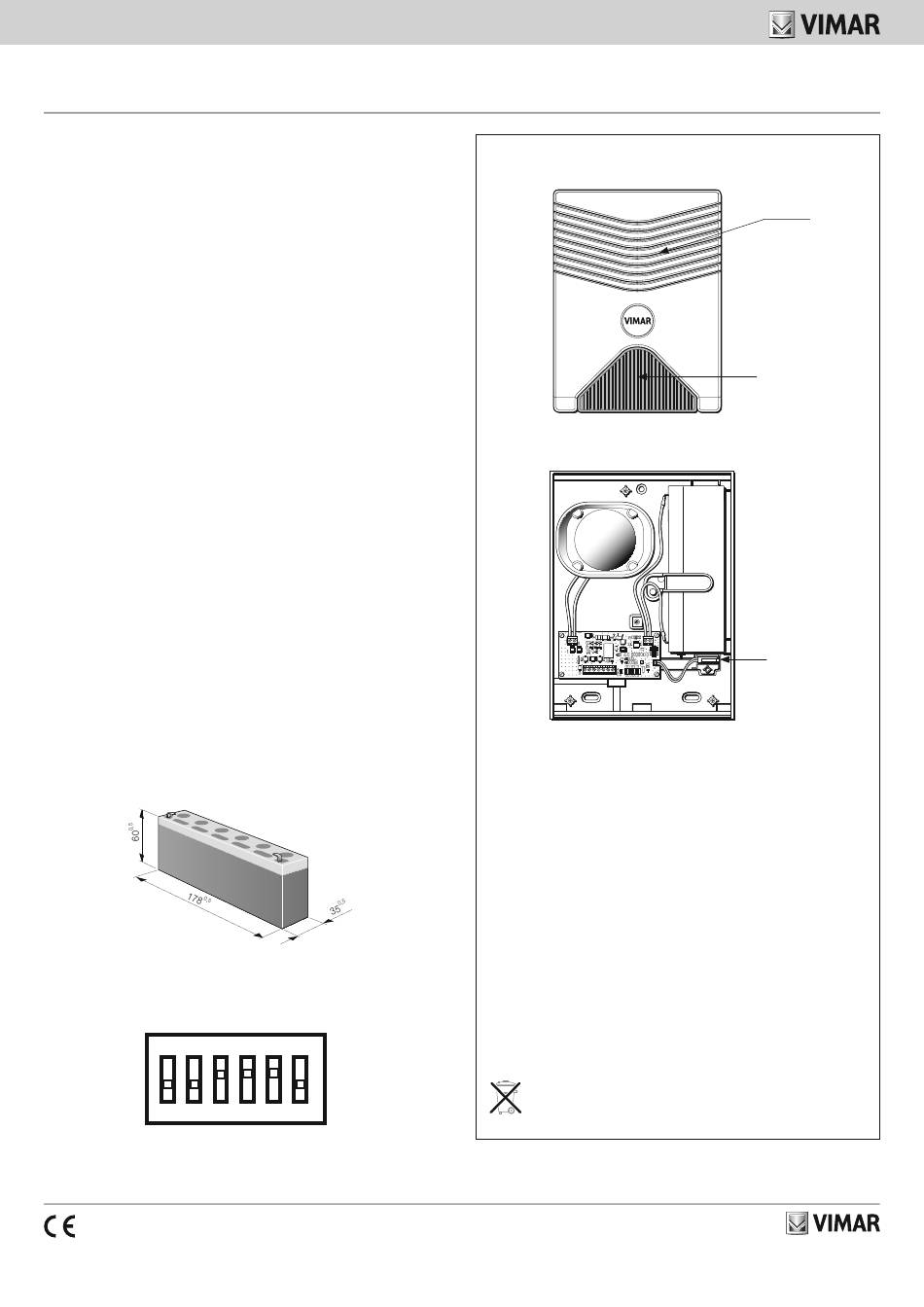

FRONTANSICHT
ANSCHLÜSSE
+ -: Stromeingang der Sirene und des Ladekreises der Batterie für Eigenversorgung.
Der Eingang ist durch die rückstellbare Sicherung F1 gegen Verpolung und
Kurzschlüsse geschützt. Im Falle eines Kurzschlusses geht die Sicherung bis
zur Beseitigung der Überlastung in den hochohmigen Zustand über.
CM: Positiver oder negativer Steuereingang. Fehlt an dieser Klemme das Plus oder
Minus, beginnt die Sirene zu hupen und zu blinken (der Konfigurationstyp wird
mittels DIP-Schalter eingestellt).
BT: Open-Collector-Meldeausgang Batteriestörung; erzeugt ein Minus von 30 mA,
wenn die Spannung der Batterie unter 10,5 V fällt.
T: Normalerweise geschlossene Kontaktausgänge der Manipulationsschutzreihe,
die bei Öffnung des Gehäuses, bei Abnahme der Sirene von der Wand und bei
Aktivierung des Annäherungsalarms ausgelöst wird.
SH: Anschluss der Abschirmung in der Frontseite der Sirene zur Erfassung der
Annäherung; das im Lieferumfang enthaltene gelb-grüne Kabel muss an diese
Klemme angeschlossen werden.
CN2: Stecker für den Anschluss des Manipulationsschutzes.
- BATT+: Batterieanschluss 12 Vdc 2,2 Ah. Der Batterieeingang ist durch die rück-
stellbare Sicherung F2 geschützt. Im Falle eines Kurzschlusses an den
Faston-Steckern der Batterie geht die Sicherung bis zur Beseitigung der
Überlastung in den hochohmigen Zustand über.
PB1: Reset-Taste.
ACHTUNG!
Die Akkus umweltgerecht bei zugelassenen
Sammelstellen entsorgen.
Akustischer
Alarmgeber
Blinklicht
Manipulationsschutz
