Maßanleitung

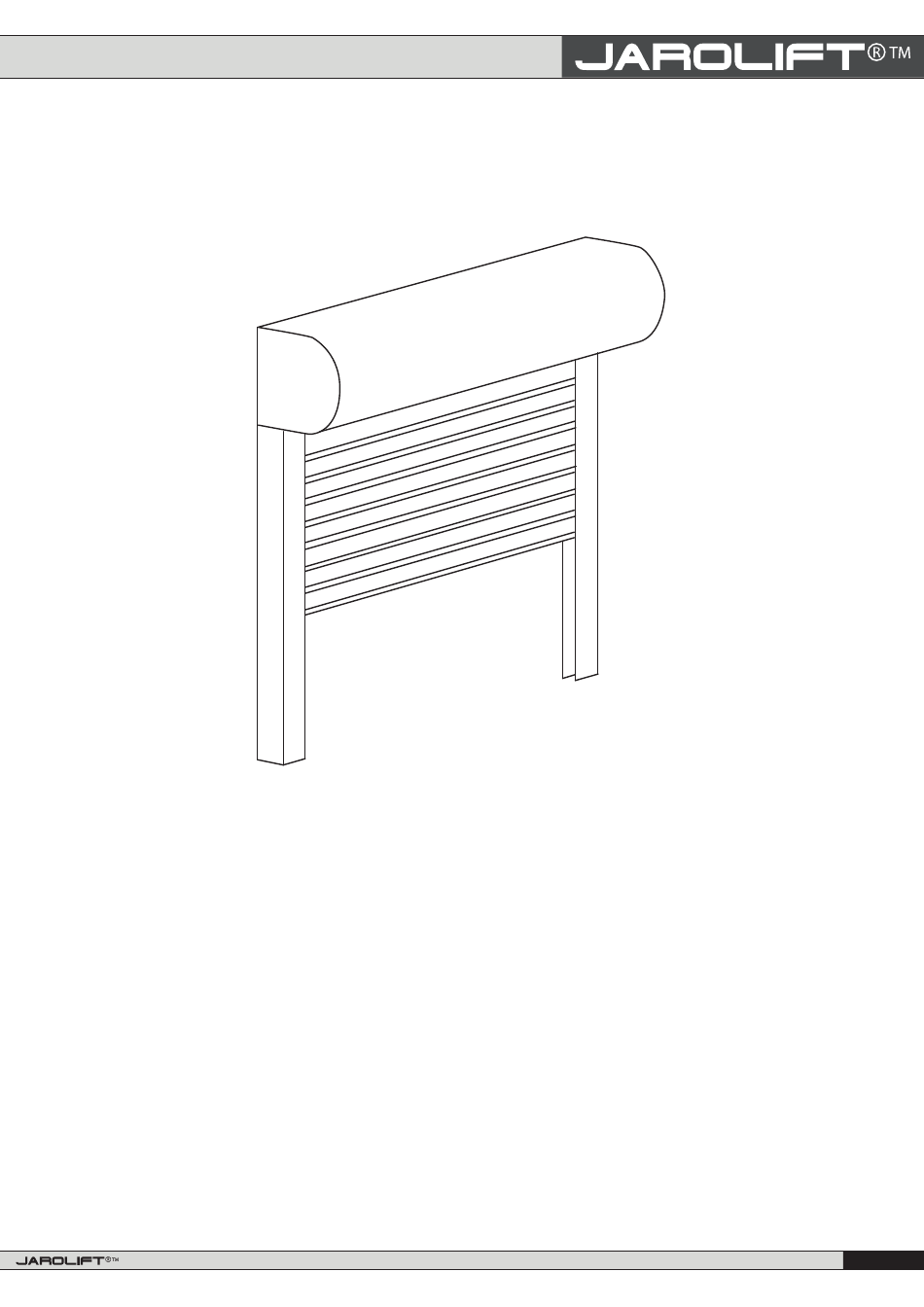

Vorbaurollladen Basic nach Maß
Informationen zur Maßermittlung .................................................................................................................... 1
Montage des Vorbaurollladens auf den Fensterrahmen .......................................................................... 2
Montage des Vorbaurollladens auf die Wand ............................................................................................... 3
Maßermittlung .........................................................................................................................................................4
Kastengrößen ...........................................................................................................................................................5
Führungsschiene & Bedienaustritt ................................................................................................................... 7
Notizen & Kontaktinformationen ...................................................................................................................... 8
i s t e i n e e i n g et ra g e ne M ar ke d er S c h o en b e rg er G e r ma ny E nte r p r i se s G mb H & Co.KG, Zechst ra ße 1- 7, 82069 Hohenschä f tla r n
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für JAROLIFT Basic nach Maß
-
Seite 1: Inhaltsverzeichnis
Maßanleitung Vorbaurollladen Basic nach Maß Informationen zur Maßermittlung ........................1 Montage des Vorbaurollladens auf den Fensterrahmen ................2 Montage des Vorbaurollladens auf die Wand ....................3 Maßermittlung .................................4 Kastengrößen ................................5 Führungsschiene & Bedienaustritt ........................7 Notizen & Kontaktinformationen ........................8 i s t e i n e e i n g et ra g e ne M ar ke d er S c h o en b e rg er G e r ma ny E nte r p r i se s G mb H &... -
Seite 2: Informationen Zur Maßermittlung
Informationen zur Maßermittlung Lieber Kunde! Drucken Sie sich diese Information zur Maßermittlung am besten aus. Hier erfahren Sie alles Notwendige um Ihren maßgefertigten Rollladen richtig auszumessen und richtig zu bestellen. Bitte beachten Sie zunächst folgende Besonderheiten: Sie nehmen die Maße für Ihren Rollladen von außen. So wie Sie Ihr Fenster von außen betrachten, übertragen Sie dann bitte auch Ihre Bestellmaße in den Konfigurator! Auch die Bedienseite legen Sie von außen betrachtet fest! Alle Maßangaben erfolgen in Millimetern. -
Seite 3: Montage Des Vorbaurollladens Auf Den Fensterrahmen
Montage des Vorbaurollladens auf den Fensterrahmen „Z“ Bestellbreite „Z“ Bestellanleitung bei Montage des Vorbaurollladens auf den Fensterrahmen: Messen Sie die vorhandene Breite der lichten Maueröffnung. Messen Sie oben, in der Mitte und unten, da die Maueröffnung oft schief gemauert oder verputzt ist. Nehmen Sie nun das kleinste Maß... -
Seite 4: Montage Des Vorbaurollladens Auf Die Wand
Montage des Vorbaurollladens auf die Wand Bestellbreite Bestellanleitung bei Montage des Vorbaurollladens auf die Wand: Messen Sie die vorhandene Breite der lichten Maueröffnung. Messen Sie oben, in der Mitte und unten, da die Maueröffnung oft schief gemauert oder verputzt ist. Nehmen Sie nun das breiteste Maß... -
Seite 5: Ansicht Von Außen
Maßermittlung Maßermittlung Ansicht von Außen Elementbreite gesamt Aufmaßbeispiel bei Verwendung der Basic Führungsschiene Typ P 53 . Elementbreite gesamt Innenansicht Außenansicht 53 mm 53 mm Führungsschiene P Führungsschiene P... -
Seite 6: Kastengrößen
Kastengrößen Kasten eckig 45°, rollgeformt GURTZUGBEDIENUNG Gesamthöhe des Rollladens inkl. Kasten Kastentyp Maß A Maß B Basic PVC-Profil Mini PK Basic ALU-Profil Mini PA 128 mm 125 mm bis 1440 mm bis 1240 mm 139 mm 137 mm bis 1890 mm bis 1560 mm 153 mm 150 mm... - Seite 7 Kastengrößen Kasten halbrund, rollgeformt GURTZUGBEDIENUNG Gesamthöhe des Rollladens inkl. Kasten Kastentyp Maß A Maß B Basic PVC-Profil Mini PK Basic ALU-Profil Mini PA 141 mm 147 mm bis 1820 mm bis 1560 mm 154 mm 160 mm bis 2200 mm bis 2040 mm 168 mm 175 mm...
-
Seite 8: Führungsschiene & Bedienaustritt
Führungsschiene & Bedienaustritt Basic Führungsschiene P 53 14,6 Kabelaustritt Kabelaustritt oben Kabelaustritt hinten Kabelaustritt seitlich Gurtaustritt Gurtaustritt hinten (hier rechts) -
Seite 9: Notizen & Kontaktinformationen
Auswahl benötigen, kontaktieren Sie bitte unseren Support. ist eine eingetragene Marke der Schoenberger Germany Enterprises GmbH & Co. KG Zechstraße 1-7 82069 Hohenschäftlarn Tel.: 08178 / 932 932 Fax.: 08178 / 932 970 20 info@jarolift.de www.jarolift.de Technische Änderungen, Druckfehler und Irrtümer behalten wir uns vor. V_1.1_11/15_cs...
