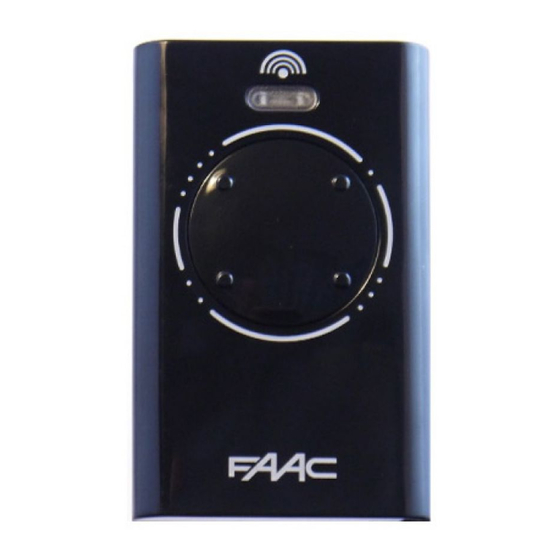

XT 868 SLH LR
IT
Il fabbricante, FAAC S.p.A. Soc. Unipersonale, dichiara che il tipo di
apparecchiatura radio marca FAAC modello XT 868 SLH LR è conforme alla di-
rettiva 2014/53/EU. Il testo completo della dichiarazione di conformità UE è
disponibile al seguente indirizzo Internet: http://www.faac.biz/certificates
UTILIZZO PREVISTO
XT 868 SLH LR è una trasmittente progettata per applicazioni in ambito di
ingressi automatici veicolari e pedonali.
LIMITI DI UTILIZZO
Non è consentito l'uso della trasmittente in modalità di funzionamento a
"uomo presente" (EN 12453).
UTILIZZO NON CONSENTITO
È vietato un impiego diverso dall'utilizzo previsto.
Non consentire l'utilizzo dei dispositivi di comando a chiunque non espres-
samente autorizzato e istruito.
Non consentire l'utilizzo dei dispositivi di comando a bambini o persone
con ridotte capacità psicofisiche, se non sotto la supervisione di un adulto
responsabile della loro sicurezza.
!
Le batterie devono essere sostituite presso centri autorizzati o da
personale tecnico competente.
Componenti e materiali costruttivi, batterie e componenti
elettronici non devono essere smaltiti con i rifiuti domestici,
ma consegnati ai centri autorizzati di smaltimento e riciclaggio.
Canali:
2/4
Frequenza: 868.35 MHz
Potenza RF: 10 mW
Alimentazione: 2 pile litio 3V CR2032
Memorizzare il primo radiocomando nella ricevente
Effettuare la procedura ad almeno mezzo metro dalla ricevente.
1)Premere contemporaneamente e rilasciare P1 + P2, il led lampeggia
2)Entro 8 secondi:
- Porre la ricevente in apprendimento (RP/Decoder/Minidec: tenere premuto
il pulsante sulla scheda fino a memorizzazione avvenuta, il led lampeg-
gia. Altri modelli: riferirsi alle istruzioni specifiche)
- Premere e rilasciare il pulsante da memorizzare, nella ricevente verificare
l'avvenuta memorizzazione (RP/Decoder/Minidec: il led si accende fisso
un paio di secondi. Altri modelli: riferirsi alle istruzioni specifiche)
3)Fare uscire la ricevente dalla modalità apprendimento (RP/Decoder/Mini-
dec: rilasciare il pulsante. Altri modelli: riferirsi alle istruzioni specifiche)
4)Premere 2 volte in successione il pulsante appena memorizzato del
radiocomando
Memorizzare gli altri radiocomandi
1)Sul radiocomando già memorizzato, premere contemporaneamente e
rilasciare i pulsanti P1 + P2, il led lampeggia
2)Entro 8 secondi premere e mantenere premuto il pulsante già memorizzato,
il led si accende a luce fissa
3)Avvicinare a contatto frontale il radiocomando già memorizzato e quello
nuovo da memorizzare
4)Sul radiocomando nuovo premere il pulsante da memorizzare e verificare
che il suo led effettui un doppio lampeggio prima di spegnersi
5)Rilasciare tutti i pulsanti
6)Premere 2 volte in successione il pulsante appena memorizzato del
radiocomando nuovo
Randomizzare i codici radio di un radiocomando
Questa operazione genera nuovi codici radio a tutti i pulsanti del radioco-
mando. Dopo la randomizzazione, il radiocomando smetterà di funzionare
negli impianti in cui era stato memorizzato.
1)Premere contemporaneamente i pulsanti P1 e P2 poi rilasciarli, il led
lampeggia
2)Premere ancora contemporaneamente i pulsanti P1 e P2 poi rilasciarli, il
led lampeggia più veloce
3)Premere e rilasciare in sequenza i pulsanti P1 - P2, poi contemporane-
amente P1 e P2 e rilasciarli, il led effettua un doppio lampeggio prima
di spegnersi
Trasformare un radiocomando in slave
Un radiocomando trasformato in slave non può più effettuare la memoriz-
zazione nella ricevente né degli altri radiocomandi. La trasformazione in
slave è permanente.
1)Premere contemporaneamente i pulsanti P1 e P2 poi rilasciarli, il led
lampeggia
2)Premere ancora contemporaneamente i pulsanti P1 e P2 poi rilasciarli, il
led lampeggia più veloce
3)Premere e rilasciare in sequenza i pulsanti P1 - P2 – P1, il led effettua un
doppio lampeggio prima di spegnersi
Come riconoscere un radiocomando slave
Premendo un qualsiasi pulsante di un radiocomando NON trasformato in
slave, il led emette un lampeggio prima di accendersi fisso.
Premendo un qualsiasi pulsante di un radiocomando trasformato in slave,
il led si accende subito fisso.
FAAC S.p.A. Soc. Unipersonale
Via Calari, 10 - 40069 Zola Predosa BOLOGNA - ITALY
Tel. +39 051 61724 - Fax +39 051 09 57 820
www.faac.it - www.faacgroup.com
EN
The manufacturer, FAAC S.p.A. Soc. Unipersonale, hereby, declares
that the FAAC model XT 868 SLH LR radio equipment is in compliance with Di-
rective 2014/53/EU. The full text of the EU declaration of conformity is avail-
able at the following Internet address: http://www.faac.biz/certificates
INTENDED USE
The XT 868 SLH LR is a transmitter designed for automatic vehicle and
pedestrian entrance applications.
LIMITATIONS OF USE
The transmitter must not be used in the 'Dead-man' operating mode
(EN 12453).
UNAUTHORISED USE
Uses other than the intended use are prohibited.
Do not allow the control devices to be used by anyone who is not specifically
authorised and trained to do so.
Do not allow the control devices to be used by children or persons with
mental and physical deficiencies unless they are supervised by an adult who
is responsible for their safety.
!
The batteries must be replaced at an authorised service centre
or by a qualified technician.
Components and structural materials, batteries and elec-
tronic components must not be disposed of together with
household waste. They must be taken to authorised disposal
and recycling centres.
Channels: 2/4
Frequency: 868.35 MHz
RF power: 10 mW
Power supply: 2 lithium batteries 3V CR2032
Memorising the first radio control on the receiver
Carry out the procedure at a distance of at least half a metre from the receiver.
1)Press buttons P1 + P2 simultaneously, then release them, the LED flashes
2)Within 8 seconds:
- Place the receiver in learning mode (RP/Decoder/Minidec: press and hold
down the button on the board until it has been memorised, the LED
flashes. Other models: refer to the specific instructions)
- Press and release the button to be memorised, check that it has been
memorised on the receiver (RP/Decoder/Minidec: the LED lights up steadily
for a couple of seconds. Other models: refer to the specific instructions)
3 ) T a k e t h e r e c e i v e r o u t o f l e a r n i n g m o d e
(RP/Decoder/Minidec: release the button. Other models: refer to the
specific instructions)
4)Press the button that has just been memorised on the radio control twice
in succession
Memorising the other radio controls
1)On the radio control that has already been memorised, press buttons P1
+ P2 simultaneously, then release them, the LED flashes
2)Within 8 seconds, press and hold the button that has already been mem-
orised, the LED lights up with a steady light
3)Bring the radio control that has already been memorised, into contact face
to face with the new one to be memorised
4)Press the button to be memorised on the new radio control and make sure
that its LED flashes twice before turning off
5)Release all the buttons
6)Press the button that has just been memorised on the new radio control
twice in succession
Randomising the radio codes of a radio control
This procedure generates new radio codes for all buttons of the radio
control. After randomising the radio codes, the radio control will stop
working in the systems in which it was memorised.
1)Press buttons P1 and P2 simultaneously, then release them, the LED flashes
2)Press buttons P1 and P2 simultaneously again, then release them, the
LED flashes more quickly
3)Press and release buttons P1 - P2 in sequence, then press buttons P1 and P2
simultaneously and release them, the LED flashes twice before turning off
Converting a radio control into a slave unit
Once a radio control has been converted to a slave unit, it can no longer
memorise radio codes on the receiver or other radio controls. It is per-
manently converted to a slave unit.
1)Press buttons P1 and P2 simultaneously, then release them, the LED flashes
2)Press buttons P1 and P2 simultaneously again, then release them, the
LED flashes more quickly
3)Press and release buttons P1 - P2 – P1 in sequence, the LED flashes twice
before turning off
How to recognise a slave radio control
If you press any button on a radio control that has NOT been converted to a
slave unit, the LED flashes before turning on steadily.
If you press any button on a radio control that has been converted to a slave
unit, the LED turns on immediately with a steady light.
P4
P2
FR
Le fabricant, FAAC S.p.A. Soc. Unipersonale, déclare que le
type d'équipement radio de la marque FAAC, modèle XT 868 SLH LR
est conforme à la directive 2014/53/EU. Le texte complet de la décla-
ration de conformité UE est disponible à l'adresse Internet suivante :
http://www.faac.biz/certificates
UTILISATION PRÉVUE
XT 868 SLH LR est un émetteur conçu pour des applications dans le domaine
des entrées automatiques de véhicules et piétonnes.
LIMITES D'UTILISATION
Il est interdit d'utiliser l'émetteur en modalité de fonctionnement "Homme
mort" (EN 12453).
UTILISATION INTERDITE
Tout usage non prévu est interdit.
Ne pas permettre aux personnes non autorisées et non instruites d'utiliser
les dispositifs de commande.
Ne permettre aux enfants et aux personnes aux facultés mentales et phy-
siques réduites d'utiliser les dispositifs de commande que sous la supervision
exclusive d'un adulte responsable de leur sécurité.
!
Les batteries doivent être remplacées dans des centres agréés
ou par du personnel technique compétent.
Les composants et les matériaux de construction, les batteries
et les composants électroniques ne doivent pas être éliminés
comme les déchets domestiques mais doivent être remis aux
centres d'élimination et de recyclage agréés.
Canaux :
Fréquence :
Puissance RF :
Alimentation :
Mémoriser la première radio-commande sur le récepteur
Exécuter la procédure en se tenant à au moins un demi mètre du récepteur.
1) Enfoncer simultanément et relâcher les boutons P1 + P2 : la LED clignote
2) Dans un délai de 8 secondes :
- Activer la modalité apprentissage sur le récepteur (RP/Decoder/Minidec :
maintenir le bouton enfoncé sur la carte jusqu'au terme de la mémorisation
: la LED clignote. Autres modèles : voir les instructions spécifiques)
- Enfoncer et relâcher le bouton à mémoriser et vérifier la mémorisation
sur le récepteur (RP/Decoder/Minidec : la LED s'allume sans clignoter
pendant environ deux secondes. Autres modèles : voir les instructions
spécifiques)
3) Quitter la modalité apprentissage sur le récepteur (RP/Decoder/Minidec
: relâcher le bouton. Autres modèles : voir les instructions spécifiques)
4) Enfoncer deux fois de suite le bouton qu'on vient de mémoriser sur la
radio-commande
Mémoriser les autres radio-commandes
1) Sur la radio-commande déjà mémorisée enfoncer simultanément puis
relâcher les boutons P1 + P2 : la LED clignote
2) Dans un délai de 8 secondes, enfoncer le bouton déjà mémorisé et le
maintenir enfoncé : la LED s'allume sans clignoter
3) Approcher la radio-commande déjà mémorisée de la nouvelle radio-com-
mande à mémoriser jusqu'au contact frontal
4) Sur la nouvelle radio-commande, appuyer sur le bouton à mémoriser et
vérifier que sa LED clignote deux fois avant de s'éteindre
5) Relâcher tous les boutons
6) Enfoncer deux fois de suite le bouton qu'on vient de mémoriser sur la
nouvelle radio-commande
Randomiser les codes radio d'une radio-commande
Cette opération génère de nouveaux codes radio pour tous les boutons de
la radio-commande. Après la randomisation, la radio-commande cesse
de fonctionner sur les installations dans lesquelles elle avait été mémorisée.
1) Enfoncer simultanément les boutons P1 et P2 puis les relâcher : la LED
clignote
2) Enfoncer de nouveaux simultanément les boutons P1 et P2 puis les relâcher
: le clignotement de la LED accélère
3) Enfoncer et relâcher dans l'ordre les boutons P1 - P2, puis simultanément
les boutons P1 et P2 et enfin les relâcher : la LED clignote deux fois avant
de s'éteindre
Transformer une radio-commande en slave
Une radio-commande transformée en slave ne peut effectuer la mémo-
risation dans le récepteur ni mémoriser d'autres radio-commande. La
transformation en slave est définitive.
1) Enfoncer simultanément les boutons P1 et P2 puis les relâcher : la LED
clignote
2) Enfoncer de nouveaux simultanément les boutons P1 et P2 puis les relâcher
: le clignotement de la LED accélère
3) Enfoncer et relâcher dans l'ordre les boutons P1 - P2 – P1 : la LED clignote
deux fois avant de s'éteindre
Comment reconnaître une radio-commande slave
En enfonçant un bouton quelconque sur une radio-commande qui n'a
PAS été transformée en slave, la LED clignote une fois puis reste allumée
sans clignoter.
En enfonçant un bouton quelconque sur une radio-commande transformée
en slave, la LED s'allume immédiatement sans clignoter.
P1
P3
2/4
868.35 MHz
10 mW
2 piles au lithium 3V CR2032
732644web - Rev.A
