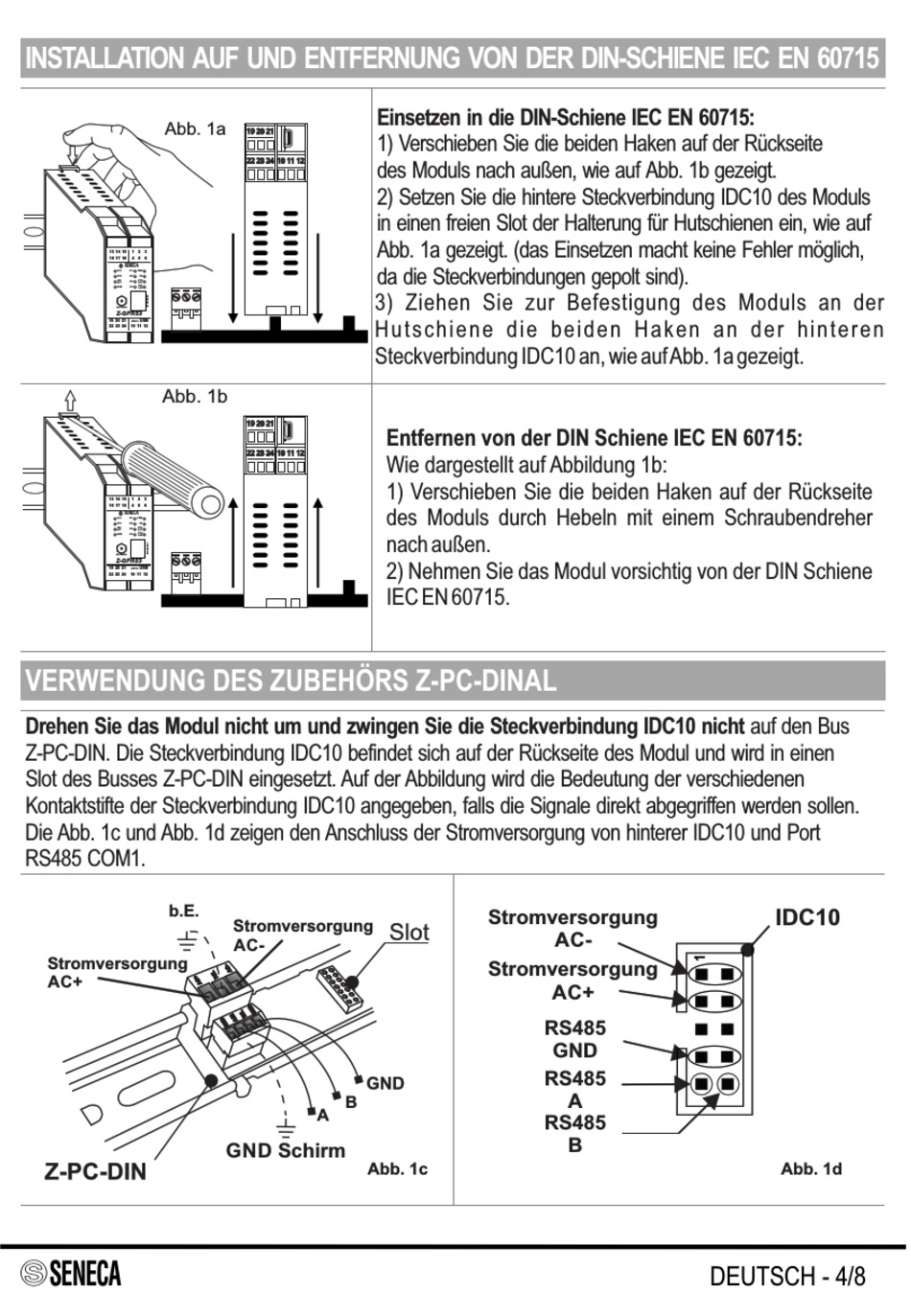

INSTALLATION AUF UND ENTFERNUNG VON DER DIN-SCHIENE IEC EN 60715
Abb. 1a
13 14 15
1 2 3
16 17 18
4 5 6
S
SENECA
DO1
DI1
PWR
DO2
DI2
SD
ETH
485
DI3
ACT
ACT
ETH
GSM
DI4
LNK
ANTENNA
Z-GPRS3
19 20 21
USB
micro
22 23 24
10 11 12
Abb. 1b
13 14 15
1 2 3
16 17 18
4 5 6
S
SENECA
DO1
DI1
PWR
DO2
DI2
SD
485
ETH
DI3
ACT
ACT
ETH
GSM
DI4
LNK
ANTENNA
Z-GPRS3
19 20 21
USB
micro
22 23 24
10 11 12
VERWENDUNG DES ZUBEHÖRS Z-PC-DINAL
Drehen Sie das Modul nicht um und zwingen Sie die Steckverbindung IDC10 nicht auf den Bus
Z-PC-DIN. Die Steckverbindung IDC10 befindet sich auf der Rückseite des Modul und wird in einen
Slot des Busses Z-PC-DIN eingesetzt. Auf der Abbildung wird die Bedeutung der verschiedenen
Kontaktstifte der Steckverbindung IDC10 angegeben, falls die Signale direkt abgegriffen werden sollen.
Die Abb. 1c und Abb. 1d zeigen den Anschluss der Stromversorgung von hinterer IDC10 und Port
RS485 COM1.
b.E.
Stromversorgung
AC+
Einsetzen in die DIN-Schiene IEC EN 60715:
19
20 21
1) Verschieben Sie die beiden Haken auf der Rückseite
22
23 24
10
11 12
des Moduls nach außen, wie auf Abb. 1b gezeigt.
2) Setzen Sie die hintere Steckverbindung IDC10 des Moduls
in einen freien Slot der Halterung für Hutschienen ein, wie auf
Abb. 1a gezeigt. (das Einsetzen macht keine Fehler möglich,
da die Steckverbindungen gepolt sind).
3) Ziehen Sie zur Befestigung des Moduls an der
H u t s c h i e n e d i e b e i d e n H a k e n a n d e r h i n t e r e n
Steckverbindung IDC10 an, wie auf Abb. 1a gezeigt.
19
20 21
Entfernen von der DIN Schiene IEC EN 60715:
22
23 24
10
11 12
Wie dargestellt auf Abbildung 1b:
1) Verschieben Sie die beiden Haken auf der Rückseite
des Moduls durch Hebeln mit einem Schraubendreher
nach außen.
2) Nehmen Sie das Modul vorsichtig von der DIN Schiene
IEC EN 60715.
Stromversorgung
AC-
B
A
GND Schirm
Abb. 1c
Stromversorgung
AC-
Stromversorgung
AC+
RS485
GND
RS485
A
RS485
B
IDC10
Abb. 1d
DEUTSCH - 4/8
