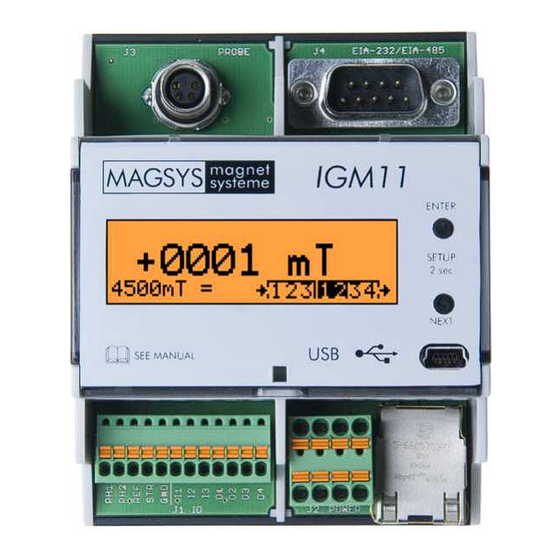

MAGSYS IGM11 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
B
-
EDIENUNGS
ANLEITUNG
I
G
IGM11
NDUSTRIE
AUSSMETER
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für MAGSYS IGM11

  • Seite 1 EDIENUNGS ANLEITUNG IGM11 NDUSTRIE AUSSMETER...
  • Seite 2 Industrie Gaußmeter IGM11 Bedienungsanleitung MAGSYS systeme © 2013 MAGSYS magnet systeme GmbH Alle Rechte vorbehalten. Kein Teil des Handbuches darf ohne schriftliche Genehmi- gung des Urhebers reproduziert oder vervielfältigt werden. Für die Fehlerfreiheit des Handbuches sowie für Schäden, die durch die Benutzung des Handbuches entstehen, kann keine Haftung übernommen werden.

  • Seite 3: Inhaltsverzeichnis

    Industrie Gaußmeter IGM11 Bedienungsanleitung MAGSYS systeme Inhaltsverzeichnis 1 Sicherheitshinweise 6.3.6 Einstellungen der digitalen Eingänge 1.1 Sicherheitshinweise für das Gerät 6.3.7 Einstellungen der digitalen Ausgänge 1.2 Sicherheitshinweise für die Messsonden 6.3.8 Einstellungen der Funktionstasten 1.3 Sicherheitssymbole 6.3.9 Anzeige der gespeicherten Fehler 2 Kurzeinführung...
  • Seite 4 Industrie Gaußmeter IGM11 Bedienungsanleitung MAGSYS systeme 9.12.1 Steuerbefehle 10 Tabelle der Fehlermeldungen 9.12.2 Hauptbefehle 11 Umrechnungstabelle der Einheiten 9.12.3 Spitzenwertfunktion 12 Technische Daten 9.12.4 Sondenfunktionen 13 Konformitätserklärung 9.12.5 Speicherfunktionen 14 Gewährleistung und Urheber Hinweise 9.12.6 Gerätefunktionen 15 Stichwortverzeichnis 9.12.7 Schnittstellenfunktionen...

  • Seite 5: Verzeichnis Der Abbildungen

    Industrie Gaußmeter IGM11 Bedienungsanleitung MAGSYS systeme Verzeichnis der Abbildungen Display Signaleingang Minus wird geschaltet Prinzipieller Aufbau einer Hall-Sonde Signalausgang Plus wird geschaltet Feldlinienverlauf an NdFeB-Scheibenmagnet Signalausgang Minus wird geschaltet Feldstärkeverlauf an NdFeB-Scheibenmagnet EIA-232 EIA-485 Stecker J4 Frontseite EIA-232-Anschluss J4 Anschlüsse...

  • Seite 6: Sicherheitshinweise

    Zustimmung vor. Führen Sie keine Servicemaß- nahmen am Messgerät durch. Senden Sie das Produkt zur Reparatur und Wartung an MAGSYS magnet systeme GmbH oder an Ihren Händler, um sicherzustellen, dass alle Sicherheitsmerkmale erhalten bleiben. Unsachgemäße Eingriffe in das Gerät können zu Schäden am Gerät und mögli- cherweise zu Verletzungen oder Tod von Personen führen.

  • Seite 7: Sicherheitssymbole

    Industrie Gaußmeter IGM11 Bedienungsanleitung MAGSYS systeme Kapitel 1 Sicherheitshinweise 1.3 Sicherheitssymbole Auf dem Gerät sind an einigen Stellen Sicherheitssymbole angegeben. Lesen Sie vor Benutzung dieses Anschlusses oder dieser Funktion die ent- sprechenden Hinweise im Handbuch nach. Dieses Symbol weist auf Informationen und Hinweise im Bedienungshand- buch hin, die der Anwender befolgen muss, um Verletzungen von Personen oder Schäden am Gerät zu vermeiden oder um korrekte Messergebnisse zu...

  • Seite 8: Kurzeinführung

    Industrie Gaußmeter IGM11 Bedienungsanleitung MAGSYS systeme Kapitel 2 Kurzeinführung 2 Kurzeinführung Messungen mit dem Gaußmeter nutzen den Hall-Effekt als Messprinzip. Ein Hall- sensor ist ein symmetrischer Halbleiterkörper, der von einem Strom durchflossen wird. Ein senkrecht zu diesem Element verlaufendes Magnetfeld generiert eine A- symmetrie auf dem Chip und liefert dadurch eine Ausgangsspannung, die in erster Näherung proportional zum Produkt aus magnetischer Feldstärke und dem trei-...

  • Seite 9: Maßeinheit

    Industrie Gaußmeter IGM11 Bedienungsanleitung MAGSYS systeme Kapitel 2 Kurzeinführung 2.3 Maßeinheit Das Gaußmeter zeigt Messwerte in physikalischen Einheiten des SI-Systems sowie des Gauß-CGS-Systems (vorzugsweise in Nordamerika in Gebrauch) an. Die Einheit ist im Setup-Menü einstellbar. 2.4 Messbereichsauswahl Die Auswahl des Messbereiches über jeweils vier Bereiche erfolgt im Setup-Menü.

  • Seite 10: Displayanzeige

    Industrie Gaußmeter IGM11 Bedienungsanleitung MAGSYS systeme Kapitel 2 Kurzeinführung 2.5 Displayanzeige Nachfolgend ist ein typisches Displaybeispiel dargestellt. Lifesign Messwert mit Einheit Zustand der digitalen Messbereich und Ein- / Ausgänge Messmodus Abbildung 1 Display 2.6 Statusanzeige Neben der Anzeige des aktuellen Messwertes werden im Display des Gaußmeters noch Statusinformationen im oberen rechten Bereich angezeigt.

  • Seite 11: Funktion Des Gaußmeters

    Industrie Gaußmeter IGM11 Bedienungsanleitung MAGSYS systeme Kapitel 3 Funktion des Gaußmeters 3 Funktion des Gaußmeters 3.1 Der Hall-Effekt 3.1.1 Lineares Verhalten der Hall-Sonde Die Messung beruht auf der Ablenkung von Ladungsträgern, die sich innerhalb eines Leiters in einem Magnetfeld bewegen. Daher ist die Grundlage der Messung einer magnetischen Flussdichte die Lorentzkraft.

  • Seite 12: Nichtlineares Verhalten Der Hall-Sonde

    Industrie Gaußmeter IGM11 Bedienungsanleitung MAGSYS systeme Kapitel 3 Funktion des Gaußmeters Es folgt: ⋅ ⋅ Hall ⋅ Hierbei sind Ladungsträger Elementarladung des Elektrons (1,6022 × 10 Breite des Pfades über den sich die Elektronen bewegen effektive Stärke des Hall-Elements Flussdichte in Tesla Dies stellt den idealisierten Hall-Effekt dar.

  • Seite 13: Ursachen Für Die Feldabhängigkeit Der Sensitivität

    Stromquelle als flussdichtemodulierter Widerstand bemerkbar. Für die Messung bei schnellen Magnetpulsen muss das Gerät eine genügend hohe Dynamik haben, um diesen Effekt ausgleichen zu können. Das Gaußmeter IGM11 ist für diesen Betriebsfall optimiert. 3.1.2.4 Temperaturabhängigkeit der Sensitivität Wegen der großen Bandlücke der verwendeten Hall-Sensoren ist die Temperaturab-...

  • Seite 14: Hinweise Zur Messung

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 3 Funktion des Gaußmeters 3.2 Hinweise zur Messung Die verwendeten Hall-Sensoren enthalten eine sehr kleine, aktive Halbleiterfläche in der Größenordnung von 100 µm. Die örtliche Auflösung dieser Messmethode ist also recht hoch. Weiter ist zu beachten, dass Einzel-Hall-Sensoren nur eine Feldkompo- nente messen.

  • Seite 15: Remanenz Und Hall-Gaußmetermessung

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 3 Funktion des Gaußmeters Abbildung 4 Feldstärkeverlauf an NdFeB-Scheibenmagnet Das Diagramm in Abbildung 4 stellt die Messung mit einer Hall-Sonde dar, die mit der Messfläche parallel in 1mm Abstand über die Oberfläche des Magneten geführt wird.

  • Seite 16: Genauigkeit Abhängig Von Positionierung Und Richtung

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 3 Funktion des Gaußmeters Es ist zu beachten, dass ein Magnet ohne magnetischen Rückschluss auf der Oberfläche lediglich einen Wert deutlich unter der Remanenz zeigt. Mit einem Gaußmeter kann aufgrund der lokalen und geometrieabhängigen Messung die Remanenz des Werkstü- ckes nicht verlässlich überprüft werden.

  • Seite 17: Externe Statische Magnetfelder

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 3 Funktion des Gaußmeters 3.2.4 Externe statische Magnetfelder Besonders in den empfindlichen Messbereichen kann sich ein externes statisches Mag- netfeld, wie z. B. das Erdfeld, schon deutlich bemerkbar machen. Diese Fremdfelder führen zu einer Verfälschung des Messergebnisses.

  • Seite 18: Bedienelemente Und Anschlüsse

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 4 Bedienelemente und Anschlüsse 4 Bedienelemente und Anschlüsse 4.1 Bedienseite im Überblick Abbildung 5 Frontseite Ausgabe des Messwertes / Display Status Info ENTER-Taste Bedienung des Setup-Menüs NEXT-Taste Anschluss an PC USB-Buchse...

  • Seite 19: Anschlüsse Im Überblick

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 4 Bedienelemente und Anschlüsse 4.2 Anschlüsse im Überblick Sondenanschluss EIA-232 / EIA-485 (Probe) Anschluss 24V IO Anschlüsse Strom- Netzwerk versorgung Anschluss Abbildung 6 Anschlüsse Abbildung 7 Anschlussseite Oben PROBE Schnittstelle Anschlussbuchse für die Sonde Serieller Anschluss EIA-232 und EIA-485 für Rechner oder...

  • Seite 20: Spannungsversorgung

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 4 Bedienelemente und Anschlüsse Abbildung 8 Anschlussseite Unten Für Schnittstelle Spannungs- Erweiterungen Versorgung Nicht benutzen Anschlussbuchse Anschluss der RJ45 Buchse für den für die SPS- Spannungsversor- LAN Anschluss Signale gung für das Gerät und die SPS-Signale 4.3 Spannungsversorgung...

  • Seite 21: Usb-Schnittstelle

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 4 Bedienelemente und Anschlüsse 4.5 USB-Schnittstelle Die Übertragung der Messwerte und die gesamte Steuerung des Gaußme- ters sind über die standardmäßig frontseitig eingebaute USB-Schnittstelle möglich. Die Schnittstelle entspricht der USB (Universal Serial Bus) 2.0 Spezifikation.

  • Seite 22: Lan-Schnittstelle

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 4 Bedienelemente und Anschlüsse 4.6 LAN-Schnittstelle Die Übertragung der Messwerte und die gesamte Steuerung des Gaußme- ters sind über die standardmäßig eingebaute LAN-Schnittstelle möglich. Die Schnittstelle unterstützt sowohl das 10-Mbit/s-Ethernet (10BaseT) wie auch das 100-Mbit/s-Ethernet (100BaseTX).
  • Seite 23 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 4 Bedienelemente und Anschlüsse Bitte beachten Sie: Eine Zugriffsautorisierung wird nicht unterstützt. Dies vereinfacht die • Kommunikation mit Steuerprogrammen. Es ist nur eine gleichzeitige Verbindung möglich. Bei bestehender • Verbindung werden weitere Verbindungsversuche ignoriert.

  • Seite 24: Bedienung

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 5 Bedienung 5 Bedienung 5.1 Bedientasten Die benötigten Funktionen werden über zwei Tasten angewählt bzw. ausgelöst. Komplexere Parametereinstellungen erfolgen durch Menüfunktionen im Setup-Menü. Die Tastenfunktionen im Einzelnen: Durch die Taste wird in der Regel die Eingabe quittiert oder die Ziffernstelle ausgewählt.

  • Seite 25: Display

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 5 Bedienung 5.2 Display Nachfolgend ist ein typisches Displaybeispiel dargestellt. Lifesign Statusmeldung Fehlermeldung Messwert mit Einheit Zustand der digitalen Messbereich und Ein- / Ausgänge Messmodus Abbildung 12 Display Ausgabe des aktuellen Messwertes mit der zugehörigen Messwert mit Einheit physikalischen Einheit.

  • Seite 26: Statusanzeige

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 5 Bedienung 5.3 Statusanzeige Neben dem Messwert werden auf dem Display verschiedene Statusanzeigen darge- stellt. Im unteren linken Bereich des Displays wird der momentan gewählte Messbereich angezeigt mit der aktuell angewählten Einheit.

  • Seite 27: Messbereich

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 5 Bedienung 5.5 Messbereich Das Gaußmeter besitzt vier Messbereiche. Der Bereichsendwert wird am unteren lin- ken Rand des Displays angezeigt. Die Bereichsendwerte sind abhängig von den Be- reichen selbst und von der angewählten Maßeinheit. Die Bereiche können nur ma- nuell umgeschaltet werden.

  • Seite 28: Maßeinheit

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 5 Bedienung 5.6 Maßeinheit Die gewünschte Maßeinheit wird im Setup-Menü eingestellt. Die Messung wird entweder in der Maßeinheit Tesla, Gauß, kA/m oder in Oersted durchgeführt. Die ausgewählte Maßeinheit wird im Display angezeigt. Entsprechend der gewählten Maßeinheit ändert sich der jeweiligen Bereichsendwert.

  • Seite 29: Wechselfeldmessungen

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 5 Bedienung Im Folgenden finden Sie Genauigkeitsangaben zur Gleichfeldmessung. Feldstärke Genauigkeit (1σ) ≤ 1,5 T ±0,5 % > 1,5 T ±1,0 % 5.7.2 Wechselfeldmessungen Im Betriebsmodus Wechselfeldmessung wird aus den ermittelten Wechselfeldanteilen der Effektiv-Wert (RMS) berechnet.
  • Seite 30 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 5 Bedienung Der Fehler der Wechselfeldmessung setzt sich aus dem Fehler der Gleichfeldmessung und dem Fehler aus Frequenz- und Formfaktoren zusammen. Fehler Gleichfeldmessung (1σ) B ≤ 1,5 T ≤ ±0,5 % B ≥...

  • Seite 31: Spitzenwertmessung

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 5 Bedienung 5.8 Spitzenwertmessung Das Gerät verfügt über eine schnelle Erfassung von Gleichfeld-Spitzenwerten. 5.8.1 Schnelle Spitzenwerterfassung Die schnelle Erfassung der Maximalwerte von Gleichfeldern wird bei kurzen Magnet- impulsen, wie sie z. B. in Magnetisieranlagen entstehen, benötigt.
  • Seite 32 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 5 Bedienung Der Fehler der schnellen Spitzenwertmessung setzt sich aus dem Fehler der Gleichfeldmessung und einem messbereichsabhängigen Frequenzfaktor zusammen. Fehler Gleichfeldmessung (1σ) B ≤ 1,5 T ≤ ±0,5 % B ≥ 1,5 T ≤...

  • Seite 33: Sondendaten

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 5 Bedienung 5.9 Sondendaten Für eine korrekte Messung müssen dem Gaußmeter stets die jeweils erforderlichen Sondendaten bekannt sein. Die angeschlossenen Sonden enthalten einen Parameter- speicher, in dem die jeweiligen Sondenparameter nebst...

  • Seite 34: Einstellmenü (Setup)

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 6 Einstellmenü (Setup) 6 Einstellmenü (Setup) Über das Einstellmenü können die Geräteeinstellungen verändert und damit das Ge- rät optimal an die Messaufgabe angepasst werden. Durch Halten beider Tasten für ca. 2 Sekunden erscheint das Einstellmenü...

  • Seite 35: Einstellungen

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 6 Einstellmenü (Setup) kann durch die Ausgabe gerollt werden. Alle aktuell eingestellten Parameter werden angezeigt. Die Darstellung wird durch längere Betätigung der ENTER-Taste verlas- sen. 6.3 Einstellungen 6.3.1 Übersicht Es werden alle Einstellungen angezeigt. Mit den beiden Tasten kann durch die Anzeige gerollt werden.

  • Seite 36: Messung

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 6 Einstellmenü (Setup) 6.3.2 Messung Die folgenden Einstellmöglichkeiten können individuell angepasst werden, um das Gerät optimal für den jeweiligen Anwendungsfall zu nutzen. Einstellungen zur Messung Gleichfeld Messungen Messung des Gleichfeldes. Wechselfeld Messungen Messung des Wechselfeldes.

  • Seite 37: Parameter Der Seriellen Eia-232 Schnittstelle

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 6 Einstellmenü (Setup) 6.3.3 Parameter der seriellen EIA-232 Schnittstelle Einstellungen zur seriellen Schnittstelle für EIA-232 (es werden immer 8 Datenbits benutzt) Geschwindigkeit 1200 bit/s 1200 bps 38400 bit/s 38400 bps oder Anzahl der Stoppbits Datenprüfung...

  • Seite 38: Parameter Der Lan-Schnittstelle

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 6 Einstellmenü (Setup) 6.3.5 Parameter der LAN-Schnittstelle Einstellungen zur LAN-Schnittstelle Einstellung der IP-Adresse nnn.nnn.nnn.nnn Einstellung der IP-Netzmaske nnn.nnn.nnn.nnn 6.3.6 Einstellungen der digitalen Eingänge Einstellungen des digitalen Eingangs 1 Der Eingang wird nicht...

  • Seite 39: Einstellungen Der Digitalen Ausgänge

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 6 Einstellmenü (Setup) 6.3.7 Einstellungen der digitalen Ausgänge Einstellungen des digitalen Ausgangs 1 Der Ausgang wird zurückge- Logische Funktion setzt bei der folgenden RESET IF Funktion. Der Ausgang wird gesetzt bei SET IF der folgenden Funktion.

  • Seite 40: Einstellungen Der Funktionstasten

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 6 Einstellmenü (Setup) 6.3.8 Einstellungen der Funktionstasten Einstellungen zur Taste 1 (oben / Enter) Einstellungen zur Taste 2 (unten / Next) Die Taste schaltet die Messbe- Bereich RANGE reiche um. Peakwert zurückset-...

  • Seite 41: Stromversorgungsanschluss

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 7 Stromversorgungsanschluss 7 Stromversorgungsanschluss Das Gerät wird über den Anschlussstecker J2 mit Gleichspannung versorgt. Die Betriebsspannung muss zwischen 12 V und 24 V liegen. Die Stromaufnahme be- trägt maximal 200 mA bei 12 V Spannung.

  • Seite 42: Signal Schnittstellen

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 8 Signal Schnittstellen 8 Signal Schnittstellen 8.1 Einführung Das Gerät verfügt über drei digitale Eingänge und vier digitale Ausgänge. Die Ein- und Ausgänge sind für eine max. Spannung von 24 V ausgelegt. Die Ein- und Ausgänge sind isoliert und potenzialfrei.

  • Seite 43: Beschaltung Der Eingänge

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 8 Signal Schnittstellen 8.2 Beschaltung der Eingänge Variante 1: Die externe Steuerung schaltet das externe Pluspotential. Isolierter DC Eingang Genutzt als stromziehende Eingänge Sonderfunktionen Nichts anschließen! Abbildung 15 Signaleingang Plus wird geschaltet Diese Variante wird bevorzugt zur Kopplung an eine SPS-Steuerung im europäischen...

  • Seite 44: Beschaltung Der Ausgänge

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 8 Signal Schnittstellen 8.3 Beschaltung der Ausgänge Variante 1: Das Gaußmeter schaltet das bauseits zugeführte Pluspotential. Die Last ist gegen den externen Minus-Pol geschaltet. Isolierter DC Ausgang Genutzt als stromliefernde Ausgänge Sonderfunktionen Nichts anschließen!

  • Seite 45: Serielle Schnittstellen

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9 Serielle Schnittstellen 9.1 Einführung Über die eingebauten seriellen Schnittstellen, ebenso wie über die LAN-Schnittstelle, lassen sich alle Funktionen des Gaußmeters von einem Controller (z. B. einem Per- sonalcomputer) steuern.

  • Seite 46: Anschluss Des Gaußmeters An Externe Controller

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.2 Anschluss des Gaußmeters an externe Controller Der EIA-232-Anschluss und der EIA-485-Anschluss nutzen den 9-poligen Stecker vom Typ DE-9 auf der oberen rechten Seite des Gerätes (J4). Das Gaußmeter kann an Controller oder Computer angeschlossen werden, welche einen DTE-Anschluss (DB-25 oder DE-9) besitzen.
  • Seite 47 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen EIA-485-Anschluss Anschluss Eingang/Ausgang Funktion Datenleitung A(-) Busanschluss Negativ Datenleitung B(+) Busanschluss Positiv 5 V (max. 50 mA) Spannungsversorgung für externe Abschlusswiderstände Signalerde (GND) Abbildung 21 EIA-485-Anschluss J4 Seite 47 / 109...

  • Seite 48: Verbindung Eia

    Es kann entweder eine Punkt-zu-Punkt-Verbindung mit einem Steuergerät aufgebaut werden oder es kann über eine Busstruktur auf mehrere Geräte zugegriffen werden. Das IGM11 arbeitet immer als Slave-Einheit an diesem Bus. Das heißt, es wird erst nach einer Aufforderung den Bus belegen und Daten senden.

  • Seite 49: Eia-485 Basisnetzwerk

    Das Basisnetzwerk ist an den Geräte vorzusehen, an denen der Busabschluss akti- viert ist. Am IGM11 können die Widerstände des Basisnetzwerkes ebenfalls im Gehäuse des Anschlusssteckers montiert werden. Der für das Basisnetzwerk vorgesehene 5 V An- schluss an Pin 8 des Steckers J4 darf mit maximal 50 mA belastet werden.

  • Seite 50: Eia-485 Hinweise Zum Kabel

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen Beträgt die Versorgungsspannung der Schnittstelle 5 V, so werden 390 Widerstän- de empfohlen (bei 15 V ca. 1 k gegen Versorgungsspannung und 390 gegen gemeinsame Masse). Busabschluss Schirm...

  • Seite 51: Eia-485 Hinweise Zum Potentialausgleich

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen Von elektrischen Störquellen ist ein Mindestabstand von 1m einzuhalten. • Die Kabel sollten auf möglichst kurzem Weg zwischen 2 Geräten verlegt • werden. Die Potentialausgleichsleitung und das Signalkabel sollen in möglichst ge- •...

  • Seite 52: Eia-485 Bus-Protokoll

    Einfach implementierbar • Am dem Bus können ein Master und max. 31 Slaves angeschlossen werden. Die ein- zelnen Slaves werden vom Master über ein Adresszeichen angewählt. Ein IGM11 kann nie von sich aus die Sendeinitiative ergreifen. Die Kommunikation erfolgt im Halbduplex-Betrieb.

  • Seite 53: Datencodierung

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.4.2 Datencodierung Das Datentelegramm ist wie folgt codiert: STX (Start of Text): 1 Byte, ASCII-Zeichen 0x02h (Dezimal 2) • LNG (Telegrammlänge): 1 Byte, enthält die Telegrammlänge als Binärzahl •...

  • Seite 54: Telegrammaustausch

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen Abbildung 27 EIA-485 Adressaufbau Die Gerätenummer wird in Bit 0 bis Bit 4 übertragen. Broadcast (Bit 5): Alle angeschlossenen Geräte werden angesprochen. Das Tele- gramm wird nicht beantwortet.

  • Seite 55: Dateninhalt

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen Das IGM11 prüft die Startpause vor dem Mastertelegramm, • die Parität der einzelnen Zeichen, • die BCC-Prüfsumme, • Zeichenrahmen der einzelnen Zeichen und • die Telegrammlänge. • Bei Feststellung eines Fehlers wird das Telegramm verworfen und nicht beantwortet.

  • Seite 56: Eia-485 Punkt-Zu-Punkt-(P2P) Verbindung

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.5 EIA-485 Punkt-zu-Punkt-(P2P) Verbindung In diesem Betriebmodus verhält sich die Schnittstelle analog zur normalen EIA-232 - Schnittstelle im SCPI-Modus. Die Telegramme werden ohne weitere Rahmendaten übertragen. Im Setup-Menü werden der Betriebmodus und die Übertragungsgeschwindigkeit ein- gestellt.

  • Seite 57: Beispiele Zur Datenübertragung Eia

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.6 Beispiele zur Datenübertragung EIA-485 BUS-Modus mit Bus-Adresse 01 Master: <STX><0x08><0x01>*idnt?<0x09> <STX><0x2C><0x01>MAGSYS-MAGNET- IGM11: SYSTEME,IGM11,12.09.2012,E<CR><LF><0x4F> Master: 02 08 01 2A 69 64 6E 74 3F 09 02 2C 01 4D 41 47 53 59 53 2D 4D 41 47 4E 45 54 2D...

  • Seite 58: Verbindung Eia

    9.7.1 Betriebsmodus SCPI In diesem Betriebsmodus werden SCPI-Befehle ausgewertet und abhängig vom Be- fehlstyp beantwortet. Das IGM11 wird nur nach Aufforderung antworten. Die Be- fehlszeile muss mit dem Steuerzeichen <LF> abgeschlossen werden. Die Antwort wird mit den Steuerzeichen <CR><LF> abgeschlossen. Die Datensatzlänge darf 80 Zeichen nicht überschreiten.

  • Seite 59: Betriebsmodus Short

    9.7.2 Betriebsmodus SHORT In diesem Betriebsmodus werden einfache Ein-Zeichen-Befehle ausgewertet und ab- hängig vom Befehlstyp beantwortet. Das IGM11 wird nur nach Aufforderung antwor- ten. Die Befehlszeile muss mit dem Steuerzeichen <STX> beginnen und mit dem Steuerzeichen <ETX> abgeschlossen werden. Die Antwort wird ebenfalls in <STX>...

  • Seite 60: Betriebsart Flow

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.7.3 Betriebsart FLOW In dieser Betriebsart wird ca. alle 100ms der aktuelle Messwert übertragen. Der Messwert wird in <STX> und <ETX> gerahmt. Der Aufbau ist fest. <STX>snnnn.<ETX> <STX>snnn.n<ETX>...

  • Seite 61: Beispiele Zur Datenübertragung Eia

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.9 Beispiele zur Datenübertragung EIA-232 Modus: SCPI Master: *idnt?<LF> IGM11: MAGSYS-MAGNET-SYSTEME,IGM11,12.09.2012,E<CR><LF> Master: 2A 69 64 6E 74 3F 0A 4D 41 47 53 59 53 2D 4D 41 47 4E 45 54 2D 53 59 53...
  • Seite 62 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen Modus: SHORT Master: <STX>?<ETX> IGM11: <STX>+355.4<ETX> Master: 02 3F 03 IGM11: 02 2B 33 35 35 2E 34 03 Master: <STX>R0<ETX> IGM11: Keine Antwort Master: 02 52 30 03...

  • Seite 63: Nutzdaten

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.10 Nutzdaten Die Übertragungsparameter der Schnittstelle, wie z. B. die Datenrate, können Sie im Setup-Menü einstellen. 9.10.1 Zeichensatz Es wird der ASCII-Zeichensatz verwendet. Folgende Steuerzeichen werden benutzt: Zeichen...

  • Seite 64: Verwendung Von Leerzeichen

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.10.2.3 Befehlstrennzeichen „;“ Mehrere Befehle innerhalb derselben Befehlszeile werden mit einem Strichpunkt ge- trennt. Durch einen Strichpunkt wird der angegebene Pfad nicht geändert. Die bei- den folgenden Pseudobefehle haben die gleiche Bedeutung: CMD:LOW 1;:CMD:HIGH 5...

  • Seite 65: Scpi-Datenarten

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.10.3 SCPI-Datenarten Die SCPI-Datensprache definiert verschiedene Datenformate, die in Programm- und Antwortmeldung verwendet werden. Normalerweise können SCPI-Geräte Befehle und Parameter in verschiedenen Formaten akzeptieren. Insbesondere sind die nume- rischen Parameter sehr frei benutzbar.

  • Seite 66: Ausgabeformat

    9.10.4 Das SCPI-Statusmodell Das Statusmodell zeichnet verschiedene Gerätezustände in mehreren Registergrup- pen auf. Die einzelnen Meldungen werden in den verschiedenen Registern gruppiert. Einer Meldung ist jeweils ein Bit dieser Register zugeordnet. Im IGM11 gibt es drei verschiede Ereignisregister: Mess-Ereignis-Register • Fehler-Ereignis-Register •...

  • Seite 67: Übersicht Statusmodel

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen Register nicht. Der Befehl :STATus:PRESet löscht das Freigabe-Register für die Fehler- Ereignisse. Bei Abfrage eines Freigabe-Registers wird ein Dezimalwert ausgegeben, der der Summe der binären Stellenwerte aller in diesem Register gesetzten Bits ent- spricht.

  • Seite 68: Definition Der Register-Bits

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.10.4.5 Definition der Register-Bits Definition der Bits des Mess-Ereignis-Registers Dezimal- Beschreibung Definition wert Überlauf Bei der Messung ist ein Bereichsüberlauf aufge- treten. Daten verfügbar Eine Messung ist abgeschlossen. Die Daten sind verfügbar.

  • Seite 69: Übersicht Der Scpi-Befehle

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.11 Übersicht der SCPI-Befehle Für die SCPI-Befehlssyntax werden folgende Schreibweisen verwendet: In eckigen Klammern [ ] werden optionale Schlüsselwörter oder Parameter • angegeben. Parameter innerhalb einer Befehlszeichenkette werden in geschweiften •...

  • Seite 70: Spitzenwertfunktion

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.11.3 Spitzenwertfunktion Rücksetzen der aktuellen Spitzenwerte. :PEAK:NULL Abfragen des betragsmäßig größeren Wertes :PEAK:FAST:READ? von Minimum und Maximum der schnellen Spitzenwerterfassung. Abfragen des minimalen Wertes der schnellen :PEAK:FAST:READ:MIN? Spitzenwerterfassung.

  • Seite 71: Speicherfunktionen

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.11.6 Speicherfunktionen Speichern der eingestellten Parameter. :PAR:SAVE Speichern der eingestellten Parameter und :PAR:SAVW? Abfrage des Zustandes. Werkseinstellung der Parameter. :PAR:DEFA 9.11.7 Serielle Schnittstellen :SERI:COMA:BAUD[?] Übertragungsgeschwindigkeit der EIA-232 {1200|2400|4800|9600|14K 4|19K2|38K4} Stopbits für die EIA-232...

  • Seite 72: Erläuterung Der Einzelnen Scpi-Befehle

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.12 Erläuterung der einzelnen SCPI-Befehle 9.12.1 Steuerbefehle 9.12.1.1 *RST Beschreibung: Reset Command Das Gaußmeter wird in den Grundzustand zurückgesetzt. Die inter- nen Parameter werden auf den Vorgabewert gesetzt. Ein vollständi- ges Rücksetzen des Gerätes wird durchgeführt.
  • Seite 73 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.12.1.3 *ESE[?] Beschreibung: Standard Event Status Enable Command Setzen oder Abfragen des Standard-Ereignis-Registers. Vom Gauß- meter wird ein Dezimalwert ausgegeben, der der Summe der binä- ren Stellenwerte aller gesetzten Bits in diesem Register entspricht.
  • Seite 74 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.12.1.5 *IDN? Beschreibung: Identification Query Abfragen der Identifikationszeichenkette des Gaußmeters. Das Gaußmeter gibt folgenden Identifikationstext aus: MAGSYS-MAGNET-SYSTEME,IGM11,1,xxxxxx,C Modus: Frage Parameter: keine Antwort: Identifikationszeichenkette Wert: nicht relevant *RST Beispiel: send *IDN?<LF>...
  • Seite 75 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.12.1.8 *SRE[?] Beschreibung: Service Request Enable Query Setzen oder Abfragen des Status-Freigabe-Registers. Vom Gaußme- ter wird ein Dezimalwert ausgegeben, der der Summe der binären Stellenwerte aller gesetzten Bits in diesem Register entspricht.
  • Seite 76 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.12.1.11 :STAT:QUES:ENABle[?] Beschreibung: Setzen oder Abfragen des Fehler-Ereignis-Freigabe-Registers. Vom Gaußmeter wird ein Dezimalwert ausgegeben, der der Summe der binären Stellenwerte aller gesetzten Bits in diesem Register ent- spricht.
  • Seite 77 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.12.1.13 :STAT:MEAS:ENABle[?] Beschreibung: Setzen oder Abfragen des Mess-Ereignis-Freigabe-Registers. Vom Gaußmeter wird ein Dezimalwert ausgegeben, der der Summe der binären Stellenwerte aller gesetzten Bits in diesem Register ent- spricht.
  • Seite 78 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.12.2 Hauptbefehle 9.12.2.1 :MODE[?] Beschreibung: Setzen oder Abfragen der Gleich- oder Wechselfeldbetriebsart. Modus: Kommando und Frage Parameter: {DC|AC|PEAK} Gleichfeldbetriebsart Wechselfeldbetriebsart PEAK Gleichfeldspitzenwert-Erfassung Antwort: Betriebsart Wert: *RST Beispiel: send :MODE AC<LF>...
  • Seite 79 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.12.2.3 :RANGe:SET Beschreibung: Setzen des Messbereichs des Gaußmeters. Modus: Kommando Parameter: {0|1|2|3} Empfindlichster Bereich Unempfindlichster Bereich Antwort: keine Wert: *RST Beispiel: send :RANG:SET 2<LF> Bedeutung des Parameters bei den verschiedenen Maßeinheiten und Messmodi...
  • Seite 80 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.12.2.5 :READ? Beschreibung: Abfrage des aktuellen Messwertes. Identisch zu „MEAS?“ Modus: Frage Parameter: keine Antwort: Messwert Wert: nicht relevant *RST Beispiel: send :READ?<LF> receive 2.546313e-01<CR><LF> 9.12.2.6 :MEAS? Beschreibung: Abfrage des aktuellen Messwertes. Identisch zu „READ?“...
  • Seite 81 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.12.3 Spitzenwertfunktion 9.12.3.1 :PEAK:NULL Beschreibung: Rücksetzen der aktuellen Spitzenwerte. Modus: Kommando Parameter: keine Antwort: keine Wert: nicht relevant *RST Beispiel: send :PEAK:MODE NULL<LF> 9.12.3.2 :PEAK:FAST:READ? Beschreibung: Abfragen des betragsmäßig größeren Wertes von Minimum und Maximum der schnellen Spitzenwerterfassung.
  • Seite 82 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.12.3.4 :PEAK:FAST:READ:MAX? Beschreibung: Abfragen des maximalen Wertes der schnellen Spitzenwerterfassung. Modus: Frage Parameter: keine Antwort: Messwert Wert: nicht relevant *RST Beispiel: send :PEAK:FAST:READ?<LF> receive 9.11111e+00<CR><LF> 9.12.3.5 :PEAK:SLOW:READ? Beschreibung: Abfragen des betragsmäßig größeren Wertes von Minimum und Maximum der langsamen Spitzenwerterfassung.
  • Seite 83 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.12.3.7 :PEAK:SLOW:READ:MAX? Beschreibung: Abfragen des maximalen Wertes der langsamen Spitzenwert- erfassung. Modus: Frage Parameter: keine Antwort: Messwert Wert: nicht relevant *RST Beispiel: send :PEAK:FAST:READMAX?<LF> receive 9.11111e+00<CR><LF> Seite 83 / 109...
  • Seite 84 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.12.4 Sondenfunktionen 9.12.4.1 :PROB:NAME? Beschreibung: Abfrage der Bezeichnung der Sonde. Modus: Frage Parameter: keine Antwort: Bezeichnung Wert: nicht relevant *RST Beispiel: send :PROB:NAME?<LF> receive "T02.047.33.13"<CR><LF> 9.12.4.2 :PROB:SN? Beschreibung: Abfrage der Seriennummer der Sonde.
  • Seite 85 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.12.4.3 :PROB:TYPE? Beschreibung: Abfrage des Sondentyps. Modus: Frage Parameter: keine Antwort: Sondentype Type Ausführung Transversal Standard Axial Standard Kalibrier Sonde Transversal Hochfeld Axial Hochfeld Wert: nicht relevant *RST...
  • Seite 86 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.12.5 Speicherfunktionen 9.12.5.1 :PAR:SAVE Beschreibung: Die eingestellten Parameter, Einheiten und Bereiche werden nicht- flüchtig gespeichert. Modus: Kommando Parameter: keine Antwort: keine Wert: nicht relevant *RST Beispiel: send :PAR:SAVE<LF>...
  • Seite 87 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.12.6 Gerätefunktionen 9.12.6.1 :SN:UNIT? Beschreibung: Abfrage der Seriennummer des Gerätes. Modus: Frage Parameter: keine Antwort: Seriennummer Wert: nicht relevant *RST Beispiel: send :SN:UNIT?<LF> receive 010110078<CR><LF> 9.12.6.2 :SN:SW? Beschreibung: Abfrage der Software-Version.
  • Seite 88 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.12.6.4 :SN:CALI? Beschreibung: Abfragen der Kalibrierinformation. Modus: Frage Parameter: keine Antwort: Kalibrierinformationen Wert: nicht relevant *RST Beispiel: send :SN:CALI?<LF> receive CAL 01SEP12 / 01SEP14<CR><LF> 9.12.6.5 :SYST:ERR? Beschreibung: Abfrage der Fehlermeldeschlange.
  • Seite 89 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.12.7 Schnittstellenfunktionen 9.12.7.1 :SERI:COMA:BAUD[?] Beschreibung: Setzen oder Abfragen der Übertragungsgeschwindigkeit der EIA-232 Schnittstelle. Modus: Kommando oder Frage Parameter: {1200|2400|4800|9600|14K4|19K2|38K4} Antwort: wie Parameter Wert: nicht relevant *RST Beispiel: send :SERI:COMA:BAUD 19K2<LF>...
  • Seite 90 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.12.7.4 :SERI:COMA:MODE[?] Beschreibung: Setzen oder Abfragen des Betriebsmodus der EIA-232 Schnittstelle. Modus: Kommando oder Frage Parameter: {SCPI|SHOR|FLOW} Antwort: wie Parameter Wert: nicht relevant *RST Beispiel: send :SERI:COMA:MODE SCPI<LF>...
  • Seite 91 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.12.7.7 :SERI:COMB:ADR[?] Beschreibung: Setzen oder Abfragen der Busadresse der EIA-485 Schnittstelle. Modus: Kommando oder Frage Parameter: {<Wert>} im Bereich 0..31 Antwort: wie Parameter Wert: nicht relevant *RST Beispiel: send :SERI:COMB:ADR 12<LF>...
  • Seite 92 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.12.7.9 :IP:MAS1[?] .. :IP:MAS4[?] Beschreibung: Setzen oder Abfragen der IP-Sub-Netzmaske der LAN Schnittstelle. Mit MAS1 wird der höherwertige Teil der IP-Sub-Netzmaske übertra- gen. Die gesamte Adresse ist wie folgt aufgebaut MAS1.MAS2.MAS3.MAS4...
  • Seite 93 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.12.7.12 :DGIO:SET:IN :FUNC[?] Beschreibung: Setzen oder Abfragen der Funktion des jeweiligen Eingangs. x steht hier für die Eingänge 1 bis 3. Modus: Kommando oder Frage Parameter: NO|HOLD|NLPK|NULL Parameter...
  • Seite 94 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.12.7.14 :DGIO:SET:OUT :FUNC[?] Beschreibung: Setzen oder Abfragen der Funktion des jeweiligen Ausgangs. x steht hier für die Ausgänge 1 bis 4. Modus: Kommando oder Frage Parameter: NO|IFHI|IFLO|IFIN|IFOU|IFOV|IFRN Parameter...
  • Seite 95 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.12.7.15 :DGIO:SET:OUT :LOG[?] Beschreibung: Setzen oder Abfragen des logischen Pegels des jeweiligen Ausgangs. x steht hier für die Ausgänge 1 bis 4. Modus: Kommando oder Frage Parameter: 0 bedeutet normale Funktion (Stromfluss bei Bedingung)
  • Seite 96 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen x steht hier für die Ausgänge 1 bis 4. Nur relevant bei Anwahl der jeweiligen Vergleichsoperation. Modus: Kommando oder Frage Parameter: {<Wert>} im Bereich -999999.999 .. +999999.999 die Wertigkeit wird durch die angewählte Maßeinheit bestimmt.
  • Seite 97 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 9 Serielle Schnittstellen 9.12.7.19 :KEYS:BOT:FUNC[?] Beschreibung: Setzen oder Abfragen der Funktion des unteren Tasters (NEXT) auf der Frontseite. Modus: Kommando oder Frage Parameter: NO|RANG|PKNL|NULL Parameter Funktion Der Taste ist keine Funktion zugeordnet...

  • Seite 98: Kapitel 10 Tabelle Der Fehlermeldungen

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 10 Tabelle der Fehlermeldungen 10 Tabelle der Fehlermeldungen Geräteinterne Fehler werden in einer Fehlermeldungsschlange gespeichert. Diese kann über eine SCPI-Befehl oder über das Setup-Menü ausgelesen werden. Die Meldungen bedeuten im Einzelnen:...
  • Seite 99 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 10 Tabelle der Fehlermeldungen lers und die Einstellung des Geräts. Eventuell wird auch die Übertragungsstrecke gestört. EIA232 overrun error Zeichenüberlauffehler auf der seriellen EIA- 232-Schnittstelle. Verringern Sie ggf. die Übertragungsge- schwindigkeit.
  • Seite 100 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 11 Umrechnungstabelle der Einheiten 11 Umrechnungstabelle der Einheiten In dieser Tabelle wird der Zusammenhang zwischen den jeweils angezeigten Messwer- ten dargestellt. Dis- Größe Einheit Umrechnung play mag. Fluss- Tesla ⋅ dichte B Gauß...

  • Seite 101: Technische Daten

    Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 12 Technische Daten 12 Technische Daten Allgemeines Stromversorgung Versorgungsspannung Speisung 11,4 V bis 26,4 V DC; Stromaufnahme (nominal): 120 mA bei 12 V; 80 mA bei 24 V (mit Displayhinterleuchtung) 70 mA bei 12 V; 50 mA bei 24 V (ohne Displayhinterleuchtung)
  • Seite 102 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 12 Technische Daten Einfaches Festes Format Dauernde Ausgabe EIA-485 Norm EIA-485 Anschluss DE-9-Stecker Übertragungs- 1200 bis 38400 bit/s; Parametrierbar geschwindigkeit Parität Even Funktion Datenausgabe über Bus oder Punkt zu Punkt Verbindung Busabschluss Über externe Widerstände im Anschluss-Stecker möglich.
  • Seite 103 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 12 Technische Daten Nennstrom je Ausgang Max. 300 mA Elektrische Trennung Galvanische Trennung 250 V AC für 1 Minute Logik 1 (min.) 20 V DC bei Maximalstrom Logik 0 (max.) 0,1 V DC bei 10 k...
  • Seite 104 Industrie Gaußmeter IGM11 Bedienungsanleitung magne t MAGSYS systeme Kapitel 12 Technische Daten Einheiten Tesla Gauß Oersted Ampere/meter Messbereiche 4,5 T 45 kG 45 kOe 3800 kA/m [10T] [100 kG] [100 kOe] [8500 kA/m] (1 mT) (10 G) (10 Oe) (1 kA/m)
