ViA
9.5
Allgemeines
Mit dem ViA9.5 lassen sich beliebige Texte in ein analoges Videosignal
einblenden. Der einzublendende Text und damit zusammenhängende Attribute
werden über eine serielle Schnittstelle kontrolliert (RS232). Jedes einfache PC-
Terminalprogramm kann hierfür benutzt werden. Optional ist eine PS/2 Tastatur
direkt anschließbar. Zusätzlich verfügt der ViA9.5 über eine Echtzeituhr
(Batterie gepuffert), so lassen sich einfach aktuelle Uhrzeit und Datum
einblenden.
ViA9.5 / 1.1
Professional Video by
Seite
1
i2e
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für i2e ViA9.5
- Seite 1 Professional Video by Allgemeines Mit dem ViA9.5 lassen sich beliebige Texte in ein analoges Videosignal einblenden. Der einzublendende Text und damit zusammenhängende Attribute werden über eine serielle Schnittstelle kontrolliert (RS232). Jedes einfache PC- Terminalprogramm kann hierfür benutzt werden. Optional ist eine PS/2 Tastatur direkt anschließbar.
- Seite 2 Die zuvor geschriebenen Texte bleiben erhalten und können mit einem weiteren Kommando wieder sichtbar gemacht werden. Ist eine Uhr eingebaut ? Der ViA9.5 verfügt über eine batteriegepufferte Echtzeituhr und kann so einfach die aktuelle Uhrzeit und das Datum einblenden. Optional kann ein GPS- Empfänger zur Synchronisation angeschlossen werden.
-
Seite 3: Bedienelemente / Anschlüsse

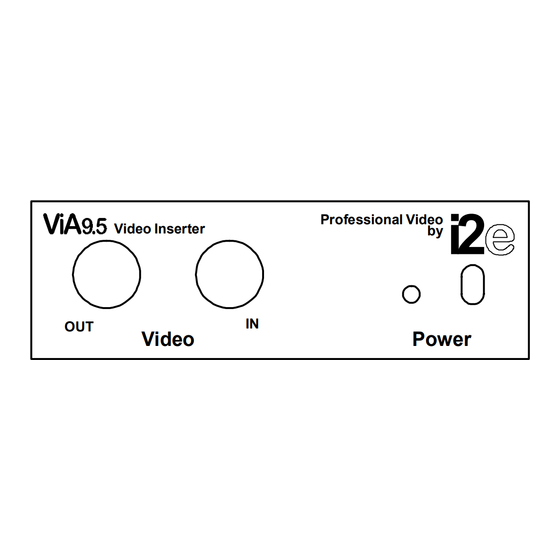

Bedienelemente / Anschlüsse Front Professional Video Video Inserter Video Power "Video OUT" Video-Ausgang "Video IN" Video-Eingang "Power" Betriebsbereitschafts-LED "Power" Ein-/Aus-Schalter Rückseite Power Keyboard Interface Mode /Germany 8-12VDC "Power" Stromversorgung "Mode" Mode-Taste "Keyboard" PS/2 Tastatur-Anschluß "Interface" Serielle Schnittstelle (RS232) ViA9.5 / 1.1 Seite... - Seite 4 So läßt sich mit dem ViA9.5 kommunizieren, auch wenn die aktuelle Konfiguration nicht bekannt ist. Wenn der ViA9.5 im Terminal-Modus arbeitet, dann kann nur mit Hilfe der Mode-Taste in den ASCII Modus gewechselt werden. Grundsätzlich wird eine Änderung für den Betriebs-Modus und die Baudrate erst nach dem nächsten Einschalten des Gerätes übernommen.
-
Seite 5: Format Der Einblendung
Position. Durch das Senden eines Textes wird die Anzeige-Position nicht verändert. So werden alle nachfolgend gesendeten Texte an der gleichen Position eingeblendet und überschreiben den jeweils vorangehenden. Paßt der gesendete Text nicht in die aktuelle Zeile, so wird er abgeschnitten ViA9.5 / 1.1 Seite... - Seite 6 Die Codierung des Zeichensatzes entspricht im wesentlichen dem ASCII- Standard. Tabelle der Zeichencodes (hexadezimal) Code 20-2F 30-3F 40-4F 50-5F 60-6F 70-7F Leer § ° " & Ä ä < Ö ö Ü ü > ß Leer ViA9.5 / 1.1 Seite...
-
Seite 7: Nach Dem Einschalten
Modus ist daher der ASCII-Modus (Standard-Einstellung bei Auslieferung). Nichtflüchtiger Parameter-Speicher Folgende Paramter werden in einem nichtflüchtigen Speicher (EEPROM) gehalten, so daß der ViA9.5 nach dem Einschalten mit den vor dem letzten Ausschalten aktuellen Werten startet: Modus der seriellen Schnittstelle Baudrate... - Seite 8 SF 1 19200Bd, 8,N,1 SF 2 38400Bd, 8,N,1 Terminal nicht verfügbar Hole Geräte-Identifikation Dieses Kommando holt die Geräte-Identifikation. Der zurückgegebene Text beinhaltet den Geräte-Namen (e.g. ViA9.5) und die Version der aktuellen Firmware. Modus Kommando / Parameter ASCII Terminal nicht verfügbar ViA9.5 / 1.1...
- Seite 9 Anzeige-Position (der Cursor) um eine Position nach rechts verschoben. Am Ende einer Zeile wird die Anzeige-Position auf die erste Spalte der nächsten Zeile gesetzt. Modus Kommando / Parameter ASCII SDC "Text Terminal druckbare ASCII Zeichen (20H - 7FH) werden eingeblendet ViA9.5 / 1.1 Seite...
- Seite 10 ASCII Modus verändert, nicht aber im Terminal Modus. Modus Kommando / Parameter MP 0 stabile Videoquelle (zB. Kamera) ASCII MP 1 instabile Videoquelle zB. Videorekorder) Terminal CTRL_P stabile Videoquelle (zB. Kamera) CTRL_Q instabile Videoquelle zB. Videorekorder) ViA9.5 / 1.1 Seite...
- Seite 11 Diese Einstellung ist nichtflüchtig wenn im ASCII Modus geändert, aber nicht im Terminal Modus. Modus Kommando / Parameter ASCII MC 0 hoher Kontrast MC 1 verminderter Kontrast Terminal CTRL_D hoher Kontrast CTRL_E verminderter Kontrast ViA9.5 / 1.1 Seite...
- Seite 12 = Tag, y = Monat, z=Jahr Terminal nicht verfügbar Datum Anzeige-Position Dieses Kommando kontrolliert die Position der Datums-Einblendung im Bildschirm. Modus Kommando / Parameter ASCII SCF x y x=Zeile (1-25) y=Spalte (1-40) Terminal nicht verfügbar ViA9.5 / 1.1 Seite...
- Seite 13 Beginn der Zeile 1 eingeblendet werden.. ASCII Modus: SDP 1 1<CR> Anzeige-Position auf Zeile 1 / Spalte 1 SDF 1<CR> Setze Blinkmodus "blinken" für Zeile 1 SDB 2<CR> Setze halb-transparenten Hintergrund für Zeile 1 SDC "Aufnahme<CR> Setze Text ViA9.5 / 1.1 Seite...
- Seite 14 ASCII Modus Video- / Text- Kommandos Computer > ViA9.5 ViA9.5 > Computer Kommando Eingabe Antwort Ausgabe Kontrastreduktion Akzeptiert, hoher Kontrast MC 0 Fehler reduzierter Kontrast MC 1 Setze Text Akzeptiert SDC *1 Fehler Bildschirm löschen Akzeptiert Fehler Zeile löschen Akzeptiert...
- Seite 15 Allgemeine Kommandos Computer > ViA9.5 ViA9.5 > Computer Kommando Eingabe Antwort Ausgabe Serieller Modus Akzeptiert, ASCII Modus SA 0 Fehler Terminal Modus SA 1 Baudrate Akzeptiert, 9600 Bd, 8,N,1 SF 0 Fehler 19200Bd, 8,N,1 SF 1 38400Bd, 8,N,1 SF 2 Hole Geräte-Identifikation GD...
-
Seite 16: Erklärungen Ascii Modus
Spalte 1 dezimale Zahl (1/2 ASCII Zeichen) <1...40> Geräte-Identifikation, mehrere ASCII Zeichen Format: Name des Gerätes, Version der Firmware (e.g "ViA9.5 2.0a") Zeit für Echtzeituhr, 3 dezimale Zahlen Stunden 1 dezimale Zahl (1/2 ASCII Zeichen) <0...23> Minuten 1 dezimale Zahl (1/2 ASCII Zeichen) <0...59>... - Seite 17 Ein unbekanntes Kommando wird eingegeben: Kommando: KK<CR> Antwort: ER<CR> Einstellungen des Terminal-Programms zur Kommando-Eingabe: Lokales Echo CR > CR+LF Empfangen ein, Senden aus entsprechend zum ViA9.5 (9600/19200/38400) Baudrate Parity kein Parameter 1 Startbit, 8 Databits, 1 Stopbit Protokoll keins ViA9.5 / 1.1...
- Seite 18 Ohne kein Echo Einstellungen für ein zur Eingabe genutztes Terminalprogramm: Terminal-Typ VT52 lokales Echo CR > CR+LF Beim Empfang aus, beim Senden aus Entsprechend ViA9.5 (9600/19200/38400) Baudrate Parity kein Parameter 1 Startbit, 8 Datenbits, 1 Stopbit Protokoll keins ViA9.5 / 1.1...
- Seite 19 Steckverbinder Serielles Interface (RS232) Sub-D 9pin Buchse Pin1 Pin2 Pin3 Pin4 Pin5 Pin6 Pin7 Pin8 Pin9 Stromversorgung Koax, 5mm/2.1mm Aussenseite / Schaft GND, 0V Innenseite + 8-12V DC / max. 300mA ViA9.5 / 1.1 Seite...
- Seite 20 Quelle (Videorekorder) Zeit an/aus Zeit an Zeit Position Zeile 1 / Spalte 1 Datum an/aus Datum an Datum Position Zeile 2 / Spalte 1 Standardwerte der Zeilen-Atttribute: Zeichenhöhe einfache Höhe Hintergrund Block Blink-Modus kein Blinken ViA9.5 / 1.1 Seite...
-
Seite 21: Technische Daten
Betriebsbereitschafts-LED (Front) Maße Abmaße: ca. 110 x 175 x 35mm (B x T x H) Gewicht: ca. 500g Systemelektronik i2e Berghauser Str. 62 D-42859 Remscheid Germany Fon ++49 (0)2191 344890 Fax ++49 (0)2191 344899 info@i2e.de www.i2e.de ViA9.5 / 1.1 Seite...
