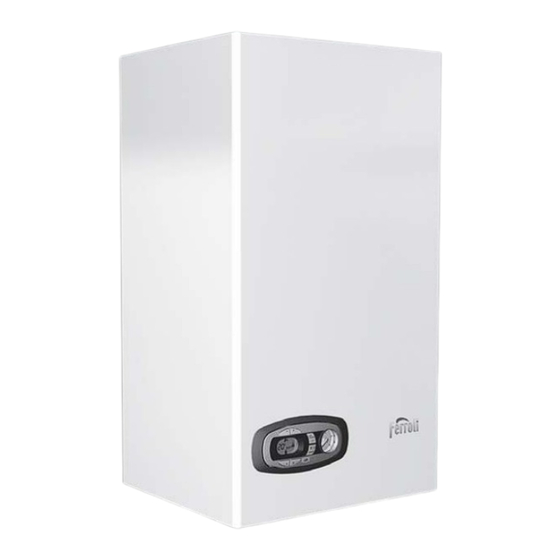

Inhaltszusammenfassung für Ferroli DIVACONDENS D PLUS F 24
- Seite 1 DIVACONDENS D PLUS F 24 DE - BETRIEBS-, INSTALLATIONS- UND WARTUNGSANLEITUNG...
- Seite 2 DIVACONDENS D PLUS F 24 • Der Inhalt der vorliegenden Betriebsanleitung muss aufmerk- von Fachpersonal mit nachgewiesener Qualifikation und unter sam durchgelesen werden, da mit ihm wichtige Hinweise und ausschließlicher Verwendung von Original-Ersatzteilen ausge- Anweisungen zur sicheren Installation, sowie zu Gebrauch und führt werden.
-
Seite 3: Inhaltsverzeichnis
DIVACONDENS D PLUS F 24 1 Betriebsanleitung........................4 1.1 Vorwort ..............................4 1.2 Bedienblende ............................4 1.3 Ein- und Abschaltung ..........................5 1.4 Einstellungen ............................6 2 Installation ..........................9 2.1 Allgemeine Hinweise ..........................9 2.2 Aufstellungsort............................9 2.3 Wasseranschlüsse ..........................9 2.4 Gasanschluss............................ -
Seite 4: Betriebsanleitung
1.1 Vorwort Verehrte Kundin, verehrter Kunde, DIVACONDENS D PLUS F 24 ist ein raumluftunabhängiger Brennwert-Wärmeerzeuger für den Heizbetrieb und die Warmwasserbereitung, der sich durch einen hohen Wirkungsgrad und die Möglichkeit des Betriebs mit Erd- bzw. Flüs- siggas auszeichnet und mit einem mikroprozessorgesteuerten Regelsystem ausgestattet ist. -
Seite 5: Ein- Und Abschaltung
DIVACONDENS D PLUS F 24 Brauchwarmwasser Der Brauchwasserbefehl (infolge einer Warmwasserentnahme) wird auf dem Display durch das Blinken des Warmwas- sersymbols unter dem Hahn angezeigt. Auf dem Display (Pos. 11 - abb. 1) wird die aktuelle Austrittstemperatur des Brauchwarmwassers angezeigt und während der Wartezeit die Meldung „d1”. -
Seite 6: Einstellungen
DIVACONDENS D PLUS F 24 1.4 Einstellungen Umschaltung Sommer-/Winterbetrieb Die Taste Sommer/Winter (Pos. 6 - abb. 1) 2 Sekunden lang drücken. Das Display aktiviert das Symbol Sommer (Pos. 10 - abb. 1): Der Kessel liefert nur Warmwasser. Das Frostschutzsy- stem bleibt aktiv. - Seite 7 DIVACONDENS D PLUS F 24 Mit der Gleittemperaturregelung wird die mit den Heizungstasten (Pos. 3 - abb. 1) eingestellte Temperatur die maximale Anlagen-Vorlauftemperatur. Es empfiehlt sich die Einstellung auf den Höchstwert, sodass das System die Regelung im gesamten möglichen Betriebsbereich nutzen kann.
- Seite 8 DIVACONDENS D PLUS F 24 Vom Raumregler mit Zeitschaltung vorgenommene Einstellungen Wenn am Kessel der Raumregler mit Zeitschaltung (Optional) angeschlossen ist, werden die zuvor beschrie- benen Einstellungen gemäß den Angaben in tabelle 1 gesteuert. Tabelle 1 Die Einstellung kann sowohl vom Menü des Raumreglers mit Zeitschaltung als Einstellung der Heiztemperatur auch von der Bedienblende des Kessels vorgenommen werden.
-
Seite 9: Installation
Hinweis: Im Heizkreis des Geräts ist ein Bypass eingebaut. Eigenschaften des Wassers in der Heizanlage Die Kessel DIVACONDENS D PLUS F 24 sind für die Installation in Heizsystemen ohne erheblichen Sauerstoffeintrag ausgelegt („Anlagentyp I” Norm EN 14868). In Systemen mit ständigem Sauerstoffeintrag (z. B. Fußbodenheizungen ohne Diffu- sionsbarriererohre) oder intermittierendem Sauerstoffeintrag (unter 20 % des cod. - Seite 10 DIVACONDENS D PLUS F 24 Wasserinhalts der Anlage) muss ein Abscheider (z. B. Plattenwärmetauscher) vor- gesehen werden. Das Wasser in einer Heizanlage muss die von der Norm UNI 8065 vorgegebenen Merkmale aufweisen; außerdem sind die Vorschriften der Norm EN 14868 (Korro- sionsschutz metallischer Werkstoffe) zu befolgen.
-
Seite 11: Gasanschluss
DIVACONDENS D PLUS F 24 tzmittel verwenden, das die oben aufgeführten und von der Norm UNI 8065 vorgeschriebenen Anforderungen erfüllt. Bei angemessener chemisch-physikalischer Behandlung sowohl des Anlagen- als auch des Trinkwassers und häufigen regelmäßigen Kontrollen zur Gewährleistung der geforderten Parameter ist – ausschließlich in Anwendungen für Industriepro- zesse –... -
Seite 12: Abgasführungen
DIVACONDENS D PLUS F 24 schließlich der Kabeltyp „HAR H05 VV-F“ 3x0,75 mm2 mit max. Außendurchmes- ser 8 mm zulässig. Raumthermostat (optional ACHTUNG: DER RAUMTHERMOSTAT MUSS POTENTIALFREIE KONTAKTE HABEN. BEI ANSCHLUSS VON 230 V AN DEN KLEMMEN DES RAUMTHER- MOSTATS WIRD DIE PLATINE IRREPARABEL BESCHÄDIGT. - Seite 13 Ø 127 Ø 60 Ø 80 041001X0 041002X0 041006X0 Abb. 13- Ausgangszubehör für koaxiale Luft-/Abgasführungen Tabelle 3- Vordrosseln für koaxiale Luft-/Abgasführungen für Modell DIVACONDENS D PLUS F 24 Koaxial 60/100 Koaxial 80/125 Erdgas Erdgas Zulässige Höchstlänge 12 m Reduzierungsfaktor Rohrkrümmer 90°...
-
Seite 14: Anschluss Mit Separaten Rohren
2. Mithilfe der Tabelle tabelle 6 die Druckverluste für jedes Bauteil in m (Äquivalentmeter) abhängig von seiner Ein- baulage ermitteln. 3. Die Gesamtsumme der Druckverluste darf die in tabelle 5 angegebene zulässige Höchstlänge nicht überschreiten. Tabelle 5- Vordrosseln für separate Luft-/Abgasführungen DIVACONDENS D PLUS F 24 Separate Luft-/Abgasführungen Erdgas Zulässige Höchstlänge... - Seite 15 DIVACONDENS D PLUS F 24 Tabelle 6 - Zubehör Druckverluste in m Zuluft- Abgas- abzug ansaugung Senkrecht Waagerecht ROHR 1 m VT/MT 1KWMA83W Rohrkrümmer 45° VT/MT 1KWMA65W 90° VT/MT 1KWMA01W STUTZEN mit Testanschluss 1KWMA70W Ø 80 ENDSTÜCK Luft Wandführung 1KWMA85A Abgase Wandführung mit Windschutz...
-
Seite 16: Verbindung Mit Gemeinschaftlichen Schornsteinrohren
Abgasführung über senkrechtes Endrohr und Frischluftzuführung über bestehendes Schornsteinrohr Wenn der Kessel DIVACONDENS D PLUS F 24 an ein gemeinschaftliches Schornsteinrohr oder an einen einzelnen Kamin mit Naturzug angeschlossen werden soll, muss das Schornsteinrohr bzw. der Kamin obligatorisch von technisch qualifiziertem Personal in Konformität mit den geltenden Bestimmungen geplant werden und für raumluftunabhängige... -
Seite 17: Service Und Wartung
Voraussetzungen) – wie beispielsweise das Personal des Technischen Kundendienstes – ausgeführt werden. FERROLI ist nicht haftbar für Personen- und/oder Sachschäden, die auf Eingrif- fe am Gerät durch nicht qualifizierte bzw. nicht autorisierte Personen zu- rückzuführen sind. - Seite 18 DIVACONDENS D PLUS F 24 Aktivierung der Auto-Setting-Funktion für die Einstellung des Gasventils DIESES VERFAHREN NUR IN FOLGENDEN FÄLLEN AUSFÜHREN: NACH EINEM ERSATZ DES GASVENTILS ODER DER PLATINE, NACH DER UMRÜSTUNG AUF EINE ANDERE GASART. Am B&P-Gasventil (mit eingebautem Modulator) werden keine mechanischen Einstellungen vorgenommen: Die Min- dest- bzw.
- Seite 19 DIVACONDENS D PLUS F 24 • Wenn der am Manometer abgelesene Höchstdruck vom Nenndruck abweicht, den Parameter „q02” durch Drücken der Warmwassertasten um 1 oder 2 Einheiten erhöhen/verringern: Nach jeder Änderung wird der Wert gespeichert; 10 Sekunden abwarten, bis sich der Druck stabilisiert.
-
Seite 20: Einstellung Der Heizleistung
DIVACONDENS D PLUS F 24 Zur Deaktivierung des TEST-Modus die Heizungstasten (Pos. 3 und 4 - abb. 1) 5 Sekunden lang gleichzeitig drücken. In jedem Fall wird der TEST-Modus nach 15 Minuten automatisch oder durch Beenden der Warmwasserentnahme de- aktiviert (wenn eine zur Aktivierung des Warmwassermodus ausreichende Warmwasserentnahme stattgefunden hat). -
Seite 21: Servicemenü
DIVACONDENS D PLUS F 24 Inhalt Beschreibung Stellbereich Parameter 0 = Deaktiviert Zeitschaltung Volumenstrommesser (b02=1) 1 ÷ 10=Sekunden 0=Deaktiviert Zeitschaltung Volumenstrommesser (b02=2) 1-10=Sekunden Ohne Einfluss auf die Einstellung (b02=3) Ohne Einfluss auf die Einstellung (b02=4) Volumenstrom für Aktivierung bei Warmwas- 10 ÷... - Seite 22 DIVACONDENS D PLUS F 24 Inhalt Beschreibung Stellbereich Max. Benutzer-Sollwert Warmwasserbereitung (b02=1) 50-65 °C Max. Benutzer-Sollwert Warmwasserbereitung (b02=2) 50-65 °C Max. Benutzer-Sollwert Warmwasserbereitung (b02=3) 50-65 °C Max. Benutzer-Sollwert Warmwasserbereitung (b02=4) 50-65 °C Temperatur Trägheitsschutzfunktion (b02=1) 5-85 °C Ohne Einfluss auf die Einstellung (b02=2) Vorlauftemperatur auf Warmwasserbereitung (b02=3) 70-85 °C...
-
Seite 23: Inbetriebnahme
DIVACONDENS D PLUS F 24 „In” = Informationsmenü Es stehen 9 Informationen zur Verfügung. Durch Drücken der Heizungstasten kann die Liste der Informationen nach oben oder unten gescrollt werden. Um den Wert abzurufen, die Tasten der Warmwasserbereitung drücken. Inhalt Beschreibung Stellbereich NTC-Heizungsfühler (°C) -
Seite 24: Wartung
DIVACONDENS D PLUS F 24 Überprüfungen während des Betriebs • Das Gerät einschalten. • Sicherstellen, dass die Kreise des Brennstoffs und der Wasserversorgung einwandfrei abgedichtet sind. • Die Funktionstüchtigkeit des Kamins, der Luftführungen und Rauchabzüge während des Betriebs der Therme über- prüfen. -
Seite 25: Störungsbehebung
DIVACONDENS D PLUS F 24 3.4 Störungsbehebung Diagnostik Der Kessel ist mit einer fortschrittlichen Selbsttestfunktion ausgestattet. Beim Auftreten einer Betriebsstörung des Heizkessels blinkt das Display zusammen mit dem Störungssymbol (Pos. 11 - abb. 1) und zeigt den Störungscode an. Bestimmte Störungen verursachen eine dauernde Störabschaltung (gekennzeichnet mit dem Buchstaben „A”): Um den Betrieb wieder herzustellen, ist lediglich die RESET-Taste (Pos. - Seite 26 DIVACONDENS D PLUS F 24 Störungs- Störung Mögliche Ursache Abhilfe code Sensor beschädigt Störung des Sensors auf Vorlauf- Verdrahtung überprüfen oder Sensor auswech- Steckverbinder getrennt seite 1 seln Verdrahtung unterbrochen Keine H O-Zirkulation in der Anlage Umwälzpumpe überprüfen Ansprechen des Rauchgasther-...
-
Seite 27: Merkmale Und Technische Daten
DIVACONDENS D PLUS F 24 4. Merkmale und technische Daten 4.1 Abmessungen und Anschlüsse Abb. 22- Ansicht von der Seite Abb. 21- Ansicht von vorn 36 66 10 8 Abb. 24- Ansicht von unten Abb. 23- Ansicht von oben A9 Gaseintritt - Ø 3/4”... -
Seite 28: Wandbohrung
DIVACONDENS D PLUS F 24 Wandbohrung Ø 110÷120 Abb. 25 cod. 3541P652DE - Rev. 01 - 03/2020... -
Seite 29: Gesamtansicht Und Hauptkomponenten
DIVACONDENS D PLUS F 24 4.2 Gesamtansicht Haup- 4.3 Wasserkreislauf tkomponenten Abb. 26- Gesamtansicht Abb. 27- Heizkreislauf Tabelle 9 - Zeichenerklärung Dichte Kammer Einfüllhahn der Anlage Sicherheitsventil Zünd- und Überwachungselektrode Gebläse Umlenkventil Brennkammer Wasser-Druckwächter Brenner Strömungsmesser Wärmetauscher aus Kupfer für Heizung und Warmwasserbereitung Druckfühler... -
Seite 30: Tabelle Der Technischen Daten
DIVACONDENS D PLUS F 24 4.4 Tabelle der technischen Daten Merkmal Maßeinheit DIVACONDENS D PLUS F 24 KENNCODES DER PRODUKTE - G20 0CCR4YWA BESTIMMUNGSLÄNDER GASKATEGORIE: II2H3B/P (AT) Max. Wärmebelastungsbereich Heizbetrieb 25.0 Min. Wärmebelastungsbereich Heizbetrieb Max. Wärmeleistung Heizbetrieb (80/60 °C) 24.2 Min. - Seite 31 DIVACONDENS D PLUS F 24 cod. 3541P652DE - Rev. 01 - 03/2020...
-
Seite 32: Diagramme
DIVACONDENS D PLUS F 24 4.5 Diagramme Druck-Volumenstrom-Diagramma Modell DIVACONDENS D PLUS F 24 A = LPG - B = ERDGAS mbar 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 Verfügbare Restförderhöhe der Anlage... -
Seite 33: Elektroschaltplan
DIVACONDENS D PLUS F 24 4.6 Elektroschaltplan ABM01A 3 2 1 Rosso Azzurro Bianco ° ° ° 230V 50 Hz Abb. 28- Schaltplan Achtung: Vor Anschluss des Raumthermostats oder des Raumreglers muss die Steckbrücke an der Klem- mleiste entfernt werden.
