Living Pool Duschsystem Montageanleitung Seite 3

Montage

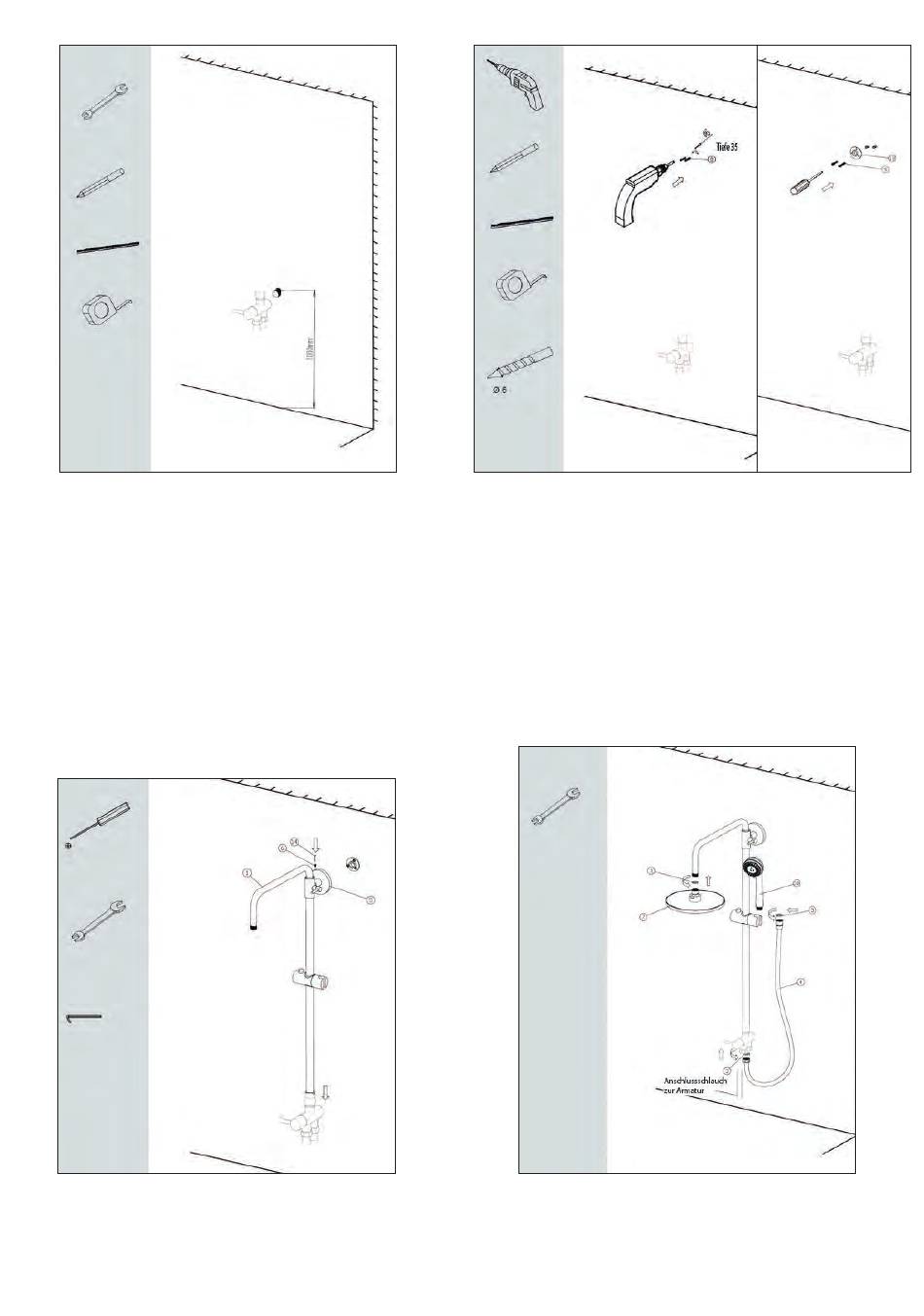

Schritt 1: Umschalter montieren
1. Für die Montage des Duschsystems überprüfen Sie zu-
nächst die Position des Umschalters. Erforderliches Maß,
siehe Abbildung.
2. Markieren Sie die Position der Wandbefestigung auf der
festgelegten Höhe.
3. Bohren Sie mit einer Bohrmaschine das Loch für die Wand-
befestigung und setzen den Dübel ein.
4. Lösen Sie nun mit dem Innensechskantschlüssel die Innen-
sechskantschraube am Umschalter und drehen Sie die
Wandbefestigung heraus.
5. Schrauben Sie die Wandbefestigung mit der beiliegenden
Schraube fest.
Schritt 3: Wandstange montieren
1. Schrauben Sie die Wandstange auf den Umschalter und
ziehen Sie mit Hilfe des Innensechskantschlüssels die Halte-
rung der Wandstange an der oberen Wandbefestigung fest
an.
Schritt 2: Obere Wandhalterung anbringen
1. Bestimmen Sie die Position der Halterung der Wandstange
unter Berücksichtigung der Position des Umschalters. Justie-
ren Sie ggf. das Duschsystem mit Hilfe einer Wasserwaage.
2. Markieren Sie die Position der Halterung der Wandstange,
siehe Abbildung.
3. Bohren Sie mit einer Bohrmaschine die Löcher und setzen
Sie die Dübel ein.
4. Schrauben Sie nun die Wandbefestigung mit einem Schrau-
bendreher fest an.
Schritt 4: Abschließende Installation
2. Montieren Sie nun die Kopfbrause, die Handbrause, den
Brauseschlauch und den Anschlussschlauch gem. der
Abbildung. Achtung: Vergessen Sie nicht, die Dichtungen
einzulegen und zu prüfen!
