VWL Net_Sol 2 Bedienungsanleitung Seite 2
Net_Sol 2
Gerät
zur automatischen Umschaltung von
Eigenstrom auf Netzstrom und umgekehrt bei
erschöpfter oder geladener Bleibatterie.
Zweckbestimmung
Der Net_Sol 2 wird in Eigenstromversorgungen
eingesetzt. Unter Eigenstromversorgung verstehen
wir
das
Zusammenspiel
von
Laderegler, Speicherbatterie und Wechselrichter
zur Erzeugung von 230V-Wechselspannung im
eigenen Haushalt, zur Erzielung von Autarkie und
Energieerzeugung unabhängig vom Netzbetreiber.
Wenn die Speicherbatterie zu etwa 40%/50%
entladen ist, wird auf Netzbetrieb umgeschaltet.

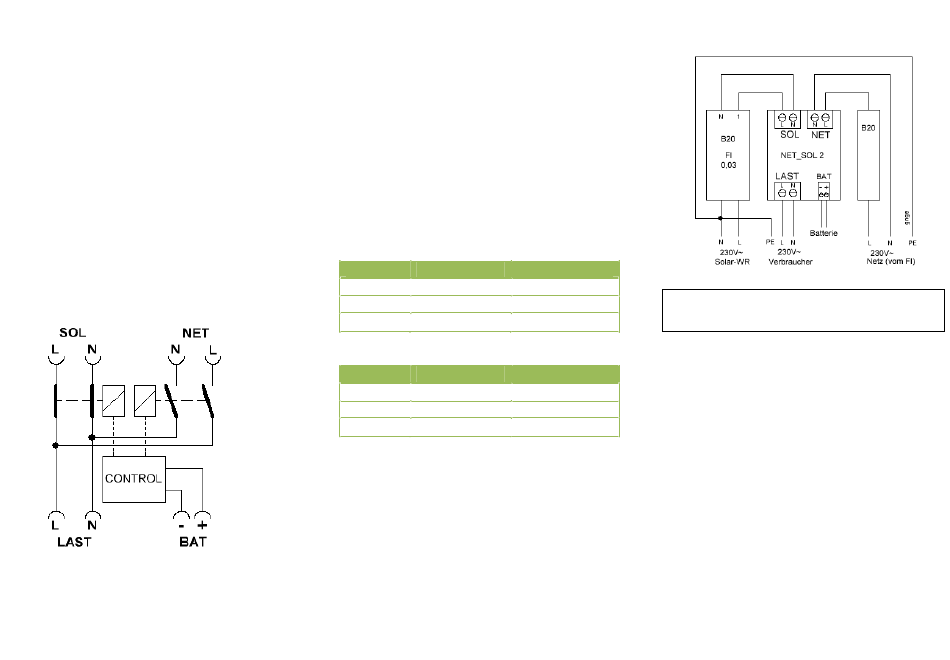

Aufbau
Am Anschluss SOL wird der Solarwechselrichter
angeschlossen, am Anschluss NET befindet sich
die Netzspannung. An den Ausgang LAST
werden die einphasigen Verbraucher geschaltet.
Die Speicherbatterie liegt an BAT.
Funktionen
Systemspannung
Der Einsatz des Gerätes ist nur an Bleibatterien
zulässig. Die Systemspannungen 12V / 24V / 48V
sind an den Anschluss BAT anzuschließen und
werden selbsttätig erkannt, ohne Einstellungen.
Umschaltspannungen
Um eine ausreichend hohe Zyklenzahl zu
PV-Modulen,
erreichen, sollte die Batterie nur zu etwa 40- 50%
entladen werden. Die Kapazität wird in guter
Näherung aus der Batteriespannung bestimmt.
Folgende Umschaltspannungen sind festgelegt:
S1=off: 40% Entladetiefe
SYSTEM
12V
24V
48V
S1=on: 50% Entladetiefe
SYSTEM
12V
24V
48V
Betriebsartenschalter SOL-AUTO-NET
AUTO In Abhängigkeit von der Batteriespannung
(siehe Tabelle) kommt es zum Schaltvorgang.
Unterschreitet die Batterie den Low-Wert und das
mindestens 30s lang, dann wird die Last an
Netzspannung gelegt. Die LED grün leuchtet.
Überschreitet die Batteriespannung den High-
Wert, dann wird die Last sofort an den So-
larwechselrichter gelegt. Die LED gelb leuchtet.
SOL Der Pfad SOL-LAST ist durchgeschaltet.
NET Der Pfad NET-LAST ist durchgeschaltet.
LOW
HIGH
12,0
13,5
24,0
27,0
48,0
54,0
LOW
HIGH
12,5
13,5
25,0
27,0
50,0
54,0
Elektroplan
Ein Betrieb ohne Leitungsschutzschalter,
sowie FI-Schutzschalter ist nicht zulässig.
LED-Anzeige
LED gelb leuchtet bei Solarbetrieb.
LED grün leuchtet bei Netzbetrieb.
Die jeweilige LED blinkt, wenn an Last keine
Spannung anliegt. Ursache hierfür kann eine
ausgelöste Sicherung sein oder ein Defekt im
System.
Totzeit
Beim Umschaltvorgang ist eine Zeitverzögerung
notwendig, in der kurzzeitig keine Spannung am
Ausgang anliegt. Diese Totzeit ist mindestens
100ms lang. Es wird abgetestet, ob die Spannung
an
LAST
abgeklungen
ist,
zugeschaltet wird. Ein Desktop-PC würde runter-
fahren und muss deshalb mit einer kleinen USV
(unterbrechungsfreie Stromversorgung) versehen
werden.
bevor
wieder
