VWL Pumpenstopp Bedienungsanleitung

Hinweise

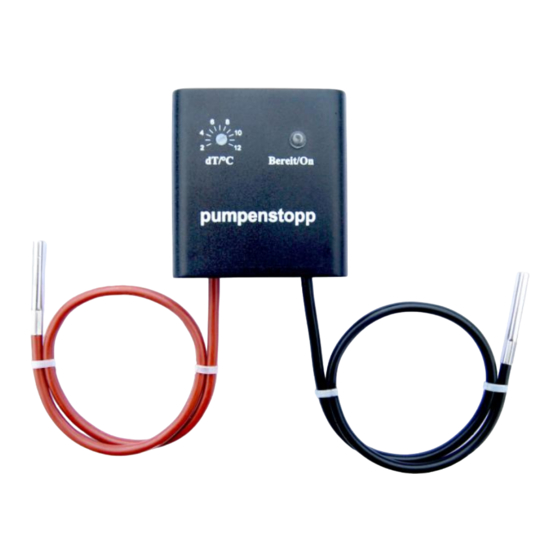

Der Pumpenstopp wird gemäß Elektroplan
verdrahtet. Der Fühler T1 ist mit rotbrauner
Silikonleitung ausgeführt und Fühler T2 mit
schwarzer PVC-Isolierung. Beide Sensoren sind
gleich.
Zum Öffnen des Gehäuses werden die
4 Schrauben an der Rückseite herausgedreht und
die Netz-Anschlussleitungen aufgelegt.
Das Gehäuse ist nicht spritzwassergeschützt.
Eindringende Feuchtigkeit zerstört die Elektronik.
Die Leitungen müssen deshalb immer nach unten
herausgeführt werden.
Zu Arbeiten an 230V ist nur eine befugte
Elektro-Fachkraft zugelassen.
Nach Verschließen des Gehäuses wird dieses mit
den Kabelbindern zweckmäßigerweise an einem
Rohr mit Isolierschaum befestigt.
Einstellmöglichkeiten
Delta T (dT in °C)
Mit Drehsteller von 2°...12°C
dT= T1-T2
T1 ist immer an der heißen Seite (Vorlauf)
Technische Daten
Eingangsspannung : 230VAC/50Hz
Sicherung : 1AT
Schaltleistung an L1 : 200W, Motorlast
Leistungsaufnahme : 0,3W
Temperaturfühler NTC: 10k bei 25°C
TIPP
Die größte Energie-Einsparung ergibt sich bei
dT=12° oder anders ausgedrückt, je größer der
Delta T-Wert gewählt wird, um so eher schaltet
die Heizkreispumpe aus. Das wird in der Praxis
aber nicht immer günstig sein, weil ihre Wohnung
abkühlen könnte.
Man beginnt am besten bei 7° und testet das
Verhalten dann aus.
Ausschluss
Der Pumpenstopp ist nicht zu verwenden bei:
-Thermen
-Festbrennstoffkesseln
-im Brauchwasserladekreis
-Wärmepumpen
-elektronisch geregelten Effizienzpumpen
VWL Umweltcentrum für Haustechnik
GmbH
August-Bebel-Straße 99a
9366 Stollberg-Gablenz/Erzgebirge
Tel.: 037296-15867 Fax: 037296-17223
www.umweltcentrum.de
Pumpenstopp
Differenzregler für die Heizkreispumpe
