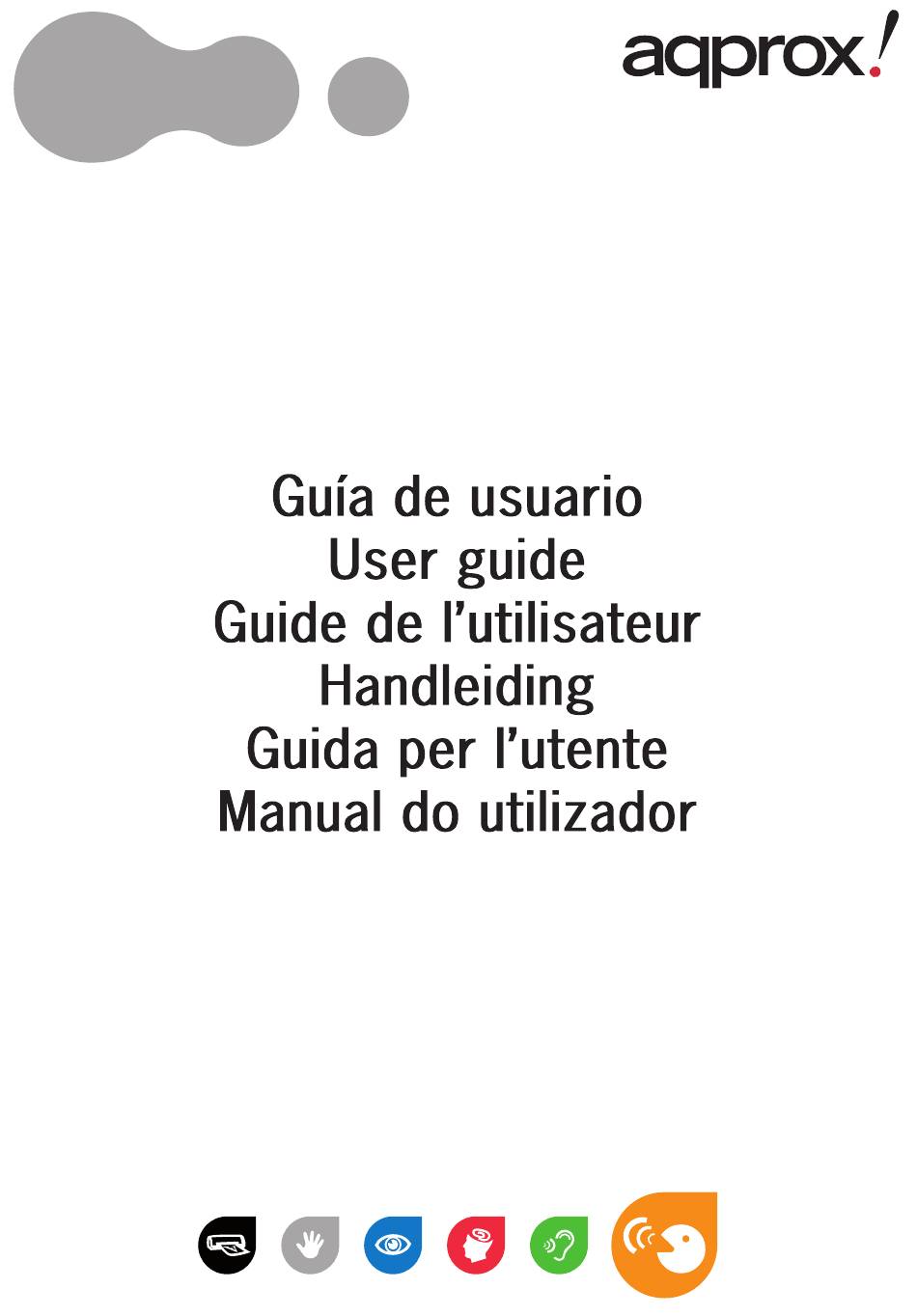

- Seite 1 Wireless-N Broadband Router VERSION 2...
- Seite 48 1. Einleitung und Produktbeschreibung Danke, dass Sie sich für den Wireless N Breitband Router APPR300V2 entschieden haben. 1.1 Allgemeine Produktdarstellung kabellose Router APPR300V2 kombiniert drahtgebundenes/kabelloses Gerät Netzwerkanschluss, besonders für die Netzwerk-Erfordernisse von Kleinunternehmen, Büros und Homeoffices entwickelt wurde. Der Router weist 4 LAN Ports auf, um eine absolut effektive Datenübertragung zu bieten.
- Seite 49 Packung vollständig ist und setzen Sie sich mit Ihrem Händler in Verbindung, falls etwas aus der folgenden Liste fehlt: 1 Kabelloser N Router 1 Stromadapter APPR300V2 1 Kurze Installationsanleitung 1 RJ-45 Netzwerkkabel Hinweis: Versichern Sie sich bitte, dass die Packung alle oben genannten Gegenstände enthält.
- Seite 50 3. Technische Daten Technische Daten Wert Kabellose Standards IEEE 802.11 b/g/n Frequenzbereich 2.4 ~ 2,485GHz Übertragungsraten 11/54/150/270/300Mbps Antenne 5dBi Rundstrahlantenne x 2 Kabellose Sendeleistung (MAX) 20dBm Eingang Entsprechend Verkaufsland 5 VDC / 1A Ausgang 4. Installationsanleitung 4.1 Hardware-Installation 4.1.1 Einrichten eines kabellosen Infrastrukturnetzwerks Für ein typisches Setup eines kabellosen...
-
Seite 51: Wichtiger Hinweis
Verbinden Sie den Stromadapter mit dem kabellosen N Router. Computer dem kabellosen N Router hinzufügen WICHTIGER HINWEIS Sie können Ihren kabellosen N Router zur Standardeinstellung zurücksetzen, wenn sie die ÂRESETÊ-Taste auf der Rückseite des Routers drücken. Auch wenn Sie Ihr Passwort vergessen haben, können Sie diese Lösung anwenden 4.1.2 Hinzufügen von Computern an kabellosen N Router ... - Seite 52 Jetzt sollten Icons für den Computer zu sehen sein, den Sie hinzugefügt haben, und für die anderen Computer und Geräte, die Teil des Netzwerks sind. Hinweis: Wenn keine Icons im Netzwerkverzeichnis zu sehen sind, ist möglicherweise das Network Discovery und File Sharing ausgeschaltet. Weitere Informationen unter: http://windows.microsoft.com/es-ES/windows7/Add-a-device-or- computer-to-a-network...
- Seite 53 5.2 Setup-Assistent Nach erfolgreicher Anmeldung wird auf Ihrem Webbrowser die folgende Übersicht zum Router angezeigt: Der Setup-Assistent gibt Ihnen Anleitungen, um den Zugangspunkt das erste Mal zu konfigurieren. Folgen Sie dem Assistenten bitte Schritt für Schritt. Der Assistent leitet Sie durch die folgenden Schritte: Klicken Sie zuerst auf Next.
- Seite 54 Bridge In diesem Überbrückungs-Modus werden alle Ethernet Ports und kabellosen Schnittstellen miteinander verbunden und die NAT Funktion deaktiviert. Alle Funktionen, die WAN betreffen, und Firewall werden nicht unterstützt. Wireless ISP In diesem Modus werden alle Ethernet Ports miteinander verbunden und der kabellose Client wird mit dem ISP Zugangspunkt verbunden.
- Seite 55 DHCP Type: Server, Client oder Disable Hinweis: 1) Wenn Sie die IP-Adresse des LAN ändern, müssen Sie die neue IP- Adresse benutzen, um den Router anzumelden. 2) Wenn sich die neue IP-Adresse, die Sie festgelegt haben, nicht im gleichen Subnetz befindet, ändert sich die IP-Adress-Datenbank des DHCP-Servers zur gleichen Zeit entsprechend, während der Virtuelle Server und der DMZ Host nicht in Kraft treten, solange sie nicht neu konfiguriert sind.
- Seite 56 Wenn Ihr ISP eine statische oder feste IP-Adresse, Subnetzmaske, Gateway und DNS Einstellung vorgibt, wählen Sie ÂSTATIC (fixed IP)Ê. Geben Sie IP-Adresse / Subnetzmaske / Default Gateway / MTU / Primary / Secondary DNS in der Dezimalschreibweise mit Punkten ein, die von Ihrem ISP bereitgestellt werden.
- Seite 57 5.6 Kabellose Basiskonfiguration Klicken Sie auf „Wireless -> Basic Setttings‰ im Webmanagement Interface. Die folgende Nachricht erscheint auf Ihrem Webbrowser: können Mindestanzahl an kabellosen Einstellungen Datenaustausch wie Network Name (SSID) Channel konfigurieren. Der Zugangspunkt kann einfach nur mit dem Minimum an Einstellgrößen festgelegt werden.
- Seite 58 5.7 Kabellose Sicherheitskonfiguration Klicken Sie auf „Wireless-> Security‰ im Webmanagement Interface. Die folgende Nachricht erscheint auf Ihrem Webbrowser: Richten kabellose Sicherheit und die Verschlüsselung ein, unberechtigtem Zugang und Kontrolle vorzubeugen. Unterstützt 64/128-bit WEP, WPA, WPA2 Verschlüsselungsverfahren. Nach Beendigung dieser Schritte klicken Sie auf ÂApply ChangesÂ. Klicken Sie auf „Wireless->...
- Seite 59 PIN-Verfahren: Wenn das neue Gerät das Wi-Fi Protected Setup und das PIN-Verfahren unterstützt, können Sie es mit der PIN-Nummer zum Netzwerk hinzufügen. PBC-Verfahren: In dem Fall, dass der kabellose Adapter das Wi-Fi Protected Setup und die Push Button Configuration (PBC) unterstützt: Schritt 1: Drücken Sie direkt 2 3 Sekunden lang den WPS Button auf dem Router oder klicken Sie auf das Webmanagement Interface ÂStart...
- Seite 60 Save/Reload settingÊ im Webmanagement Interface. Die folgende Nachricht erscheint dann auf Ihrem Webbrowser: Save Drücken Sie den ÂSave⁄Ê Button, und Sie werden Settings aufgefordert, die Konfiguration als Datei herunterzuladen. Verschiedene Versionen speichern Sie am besten unter verschiedenen Dateinamen ab, die Sie an einem sicheren Ort aufbewahren. Load Drücken Sie auf den ÂBrowse⁄Ê...
- Seite 61 5.9 Firmware Upgrade Die Systemsoftware, die bei diesem Router benutzt wird, wird so wie alle anderen Anwendungen auf Ihrem Computer als ÂfirmwareÊ bezeichnet. Wenn Sie eine alte Anwendung durch eine neue ersetzen, ist Ihr Computer mit der neuen Funktion ausgestattet. Sie können diese Firmware-Aktualisierungsfunktion auch benutzen, um Ihrem Router neue Funktionen hinzuzufügen und selbst die Programmfehler dieses Routers damit beheben.
- Seite 62 6.Technischer Support Wir hoffen, dass Sie gute Erfahrungen mit der Nutzung des drahtlosen N Breitband Routers APPR300V2 machen und dass er einfach zu benutzen ist. Vielleicht haben Sie aber trotzdem einige Probleme oder Fragen, die in diesem Benutzerhandbuch nicht behandelt werden.
- Seite 63 HINWEIS: Um diesbezüglich sicherzugehen, wenden Sie sich bitte direkt an unser Team des Technischen Supports. Vielen Dank für Ihre Hilfe und Aufmerksamkeit. Weitere detallierte Informationen zum Betrieb des Geräts finden Sie in der ausführlichen Version des Benutzerhandbuches für unseren drahtlosen N Breitband Router APPR300V2. http://www.approx.es/index.php?modo=descargas&idcat=167...
