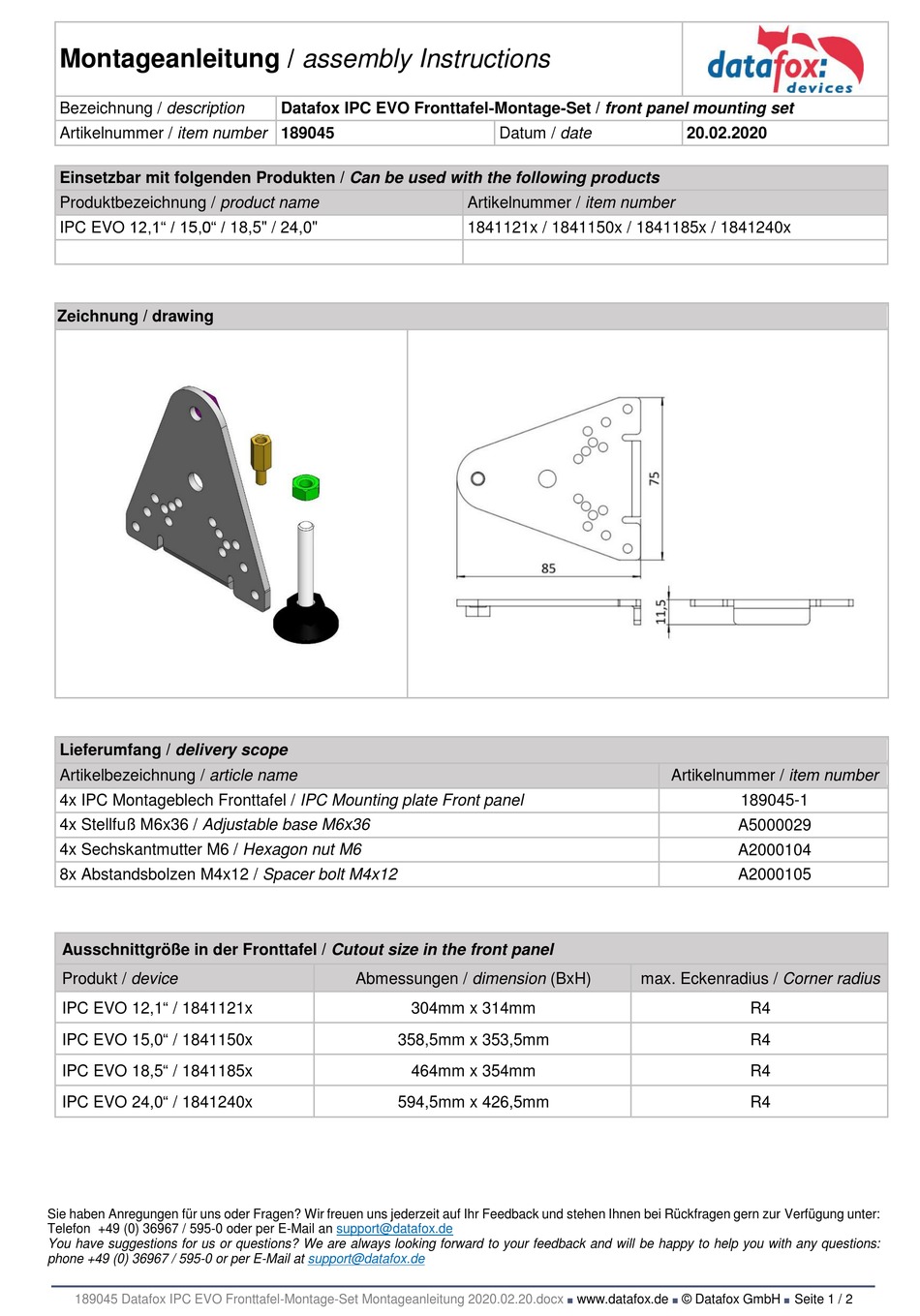

Datafox IPC EVO serie Montageanleitung

Montageanleitung / assembly Instructions
Bezeichnung / description
Artikelnummer / item number 189045
Einsetzbar mit folgenden Produkten / Can be used with the following products
Produktbezeichnung / product name
IPC EVO 12,1" / 15,0" / 18,5" / 24,0"
Zeichnung / drawing
Lieferumfang / delivery scope
Artikelbezeichnung / article name
4x IPC Montageblech Fronttafel / IPC Mounting plate Front panel
4x Stellfuß M6x36 / Adjustable base M6x36
4x Sechskantmutter M6 / Hexagon nut M6
8x Abstandsbolzen M4x12 / Spacer bolt M4x12
Ausschnittgröße in der Fronttafel / Cutout size in the front panel
Produkt / device
IPC EVO 12,1" / 1841121x
IPC EVO 15,0" / 1841150x
IPC EVO 18,5" / 1841185x
IPC EVO 24,0" / 1841240x
Sie haben Anregungen für uns oder Fragen? Wir freuen uns jederzeit auf Ihr Feedback und stehen Ihnen bei Rückfragen gern zur Verfügung unter:
Telefon +49 (0) 36967 / 595-0 oder per E-Mail an
You have suggestions for us or questions? We are always looking forward to your feedback and will be happy to help you with any questions:
phone +49 (0) 36967 / 595-0 or per E-Mail at
189045 Datafox IPC EVO Fronttafel-Montage-Set Montageanleitung 2020.02.20.docx
Datafox IPC EVO Fronttafel-Montage-Set / front panel mounting set
Abmessungen / dimension (BxH)
304mm x 314mm
358,5mm x 353,5mm
464mm x 354mm
594,5mm x 426,5mm
support@datafox.de
support@datafox.de
Datum / date
Artikelnummer / item number
1841121x / 1841150x / 1841185x / 1841240x
max. Eckenradius / Corner radius
www.datafox.de

20.02.2020
Artikelnummer / item number
189045-1
A5000029
A2000104
A2000105
R4
R4
R4
R4
© Datafox GmbH Seite 1 / 2
 
